Рычажные ножницы

Дугообразная форма верхнего ножа обеспечивает постоянный угол контакта лезвий на всем пути следования инструмента, поэтому при заточке важно сохранять заводской радиус кривизны. Любое случайное отклонение от исходной линии приведет к неравномерному распределению давления и порче материала.

Процесс выполняют на специализированных станках с использованием мелкозернистых абразивных кругов, которые не допускают опасного перегрева режущей кромки. Если сталь инструмента случайно перекалить или «отпустить» высокой температурой, она станет мягкой и быстро потеряет рабочую остроту. После основной шлифовки боковых граней обязательно убирают микроскопические заусенцы с помощью мелкого доводочного бруска.

Контроль качества заточки проводят на тонкой бумаге или полиэтиленовой пленке, которая должна разделяться чисто по всей длине полотна без замятий. Любые мелкие сколы или забоины на кромке станут главной причиной появления визуальных неровностей на торце готовой стальной заготовки. Ножи для рычажных моделей обычно имеют одностороннюю фаску под углом 75–85 градусов. Ее точное сохранение важно для долгого ресурса оснастки.

Лист металла часто стремится выскользнуть из-под ножа вперед из-за специфического направления векторов сил в точке соприкосновения. Когда лезвия сходятся под углом, они создают не только вертикальное давление, но и небольшое горизонтальное усилие, которое толкает материал от центрального шарнира.

Для решения проблемы нижний нож устанавливают под небольшим обратным наклоном, чтобы заготовка плотнее прижималась к поверхности станины. Если плоскость лезвий будет чрезмерно гладкой или замасленной, трение между металлом и инструментом упадет до опасных значений. Использование небольшой зубчатой насечки на части кромки нижнего ножа позволяет надежно зафиксировать деталь в самом начале процесса рубки.

Дополнительно для фиксации заготовки применяют регулируемые прижимные лапы, которые блокируют движение листа в горизонтальной плоскости. Эти элементы настраивают по высоте так, чтобы между ними и поверхностью металла оставался зазор в 0,5–1 мм для свободного перемещения. При работе с узкими полосами важно удерживать их строго перпендикулярно режущей кромке, потому что любой перекос мгновенно усилит эффект выталкивания.

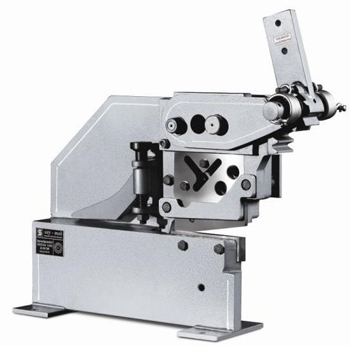

Чугунная станина обладает способностью поглощать ударные нагрузки и мелкие вибрации, которые возникают при резке толстого стального прутка. Этот материал имеет очень высокую жесткость и не подвержен тепловым деформациям, поэтому ножницы сохраняют точность заводских настроек десятилетиями.

В отличие от сварных стальных конструкций литой корпус не имеет внутренних напряжений в швах, и это исключает появление трещин при интенсивной эксплуатации. Массивность литого основания обеспечивает отличную устойчивость оборудования на верстаке даже без использования мощных анкерных болтов. Чугун хорошо сопротивляется атмосферной коррозии, что позволяет использовать инструмент в неотапливаемых мастерских или мобильных цехах.

Стальные сварные рамы весят значительно меньше, и это делает их очень удобными для частой транспортировки между разными строительными объектами. Но при высоких нагрузках сталь может проявлять упругость, что приводит к временному расхождению лезвий и появлению грубых заусенцев на срезе. Для промышленного использования всегда выбирают тяжелые литые модели, так как их ресурс превышает возможности легких сборных аналогов в несколько раз.

В силовых моделях ножниц применяют зубчато-реечный механизм или секторную передачу, которая позволяет увеличить усилие на режущей кромке. Когда оператор тянет рукоятку вниз, малое зубчатое колесо передает момент на большой зубчатый сектор, который жестко связан с подвижной ножевой балкой. Такая система дает возможность разрезать толстые полосы и прутки без чрезмерного физического напряжения, потому что крутящий момент растет пропорционально передаточному числу.

Зубья изготавливают из легированной стали и подвергают поверхностной закалке токами высокой частоты для защиты от интенсивного износа. Механизм работает плавно и без рывков, что положительно сказывается на качестве поверхности среза и на точности. Использование передачи исключает резкие удары по станине, которые часто случаются в простых рычажных конструкциях.

Для корректной работы узла необходимо постоянно контролировать чистоту зубчатого зацепления, так как попадание стальной стружки приведет к заклиниванию или поломке зубьев. Внутрь корпуса закладывают густую консистентную смазку, которая снижает трение и защищает открытые части металла от появления ржавчины. Если в зацеплении появится большой люфт, точность позиционирования ухудшится и лезвия начнут задевать друг друга при смыкании.

Мощная возвратная пружина удерживает тяжелый рычаг в верхнем положении и предотвращает его случайное падение под действием собственной силы тяжести. Это техническое решение защищает руки от травм в моменты подачи новой заготовки на рабочий стол, когда ножницы должны оставаться в раскрытом состоянии. Упругий элемент компенсирует вес металлической рукоятки, что значительно снижает усталость при выполнении большого количества одинаковых операций в течение смены.

Если пружина лопнет или растянется, подвижное лезвие будет постоянно перекрывать зону подачи, и это сделает работу медленной и крайне неудобной. Конструкция узла позволяет регулировать силу натяжения в зависимости от предпочтений конкретного человека и веса установленной оснастки. Обычно применяют пружины растяжения или скручивания, которые крепят к станине и подвижной части рычага через надежные кронштейны.

Качественные пружины изготавливают из специальной кремнистой стали, которая сохраняет свои свойства после сотен тысяч циклов деформации. Для повышения безопасности механизм часто закрывают стаканом или защитным кожухом, который удерживает осколки металла в случае внезапного разрушения элемента.

Для обеспечения безопасности и точности реза рычажные ножницы необходимо жестко зафиксировать на массивном верстаке или специальной стальной тумбе. В основании станины предусмотрены монтажные отверстия, через которые пропускают болты диаметром 12–16 мм с широкими шайбами для распределения нагрузки.

Поверхность стола должна быть идеально ровной и прочной, потому что в момент резания на опору действуют значительные вырывающие усилия. Если верстак будет качаться, оператор не сможет точно контролировать линию реза, и риск соскальзывания инструмента с разметки возрастет. Под основание станка часто подкладывают лист плотной резины или фанеры, которые помогают компенсировать мелкие неровности и снижают уровень шума.

Важно расположить станок так, чтобы вокруг него оставалось достаточно свободного пространства для подачи длинных полос и профильного проката. Рукоятка должна иметь полный вылет без риска удара о соседние стены или другие станки, которые стоят в цехе. При установке тяжелых моделей со стороны рычага монтируют дополнительные опорные стойки, которые предотвращают опрокидывание верстака при максимальном усилии.

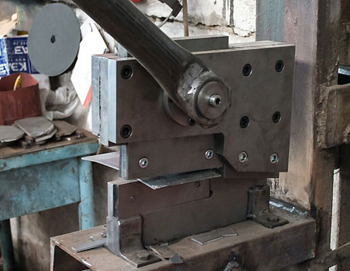

Осевой болт - центральный узел рычажных ножниц, так как он соединяет подвижное лезвие со станиной и воспринимает все основные боковые нагрузки. От состояния этого шарнира напрямую зависит величина зазора между ножами, которая определяет чистоту среза и отсутствие заусенцев на металле. Болт изготавливают из высокопрочной стали и подвергают глубокой закалке, чтобы предотвратить появление выработки в зоне постоянного трения.

В конструкции часто используют специальные бронзовые втулки, которые снижают коэффициент трения и позволяют легко восстановить узел при появлении люфта. Если осевое соединение ослабнет, ножи начнут расходиться в стороны, и тогда металл будет просто заминаться вместо чистого разделения. Регулярная проверка затяжки гайки позволяет поддерживать точность реза на заданном уровне без долгой переналадки.

Стопорная шайба или контргайка на оси предотвращает самопроизвольное откручивание механизма из-за сильных вибраций, которые возникают при рубке арматуры. Смазку этого узла проводят ежедневно через специальные масленки, чтобы предотвратить сухой контакт металла и преждевременный износ поверхностей. При появлении даже минимального радиального люфта болт подлежит немедленной замене.

Тонкий листовой металл часто заминается между лезвиями из-за слишком большого бокового зазора или недостаточной остроты режущих кромок. Для качественной работы с листами толщиной менее 0,8 мм расстояние между ножами должно составлять не более 0,05 мм. Если этот параметр не соблюдается, металл просто втягивается в щель и деформируется без образования чистого среза.

Перед началом работы необходимо проверить параллельность лезвий и убедиться в отсутствии осевого люфта в центральном шарнире станка. Использование прижимной планки помогает удерживать лист в плоскости нижнего ножа и предотвращает его изгиб в момент начала движения рычага. Важно следить и за тем, чтобы на поверхности инструмента не было следов старой смазки или липкой грязи, которые мешают плавному скольжению.

Скорость движения рычага должна быть равномерной, потому что резкие рывки провоцируют появление волнистой кромки на тонкой заготовке. При раскрое длинных листов полезно подкладывать под материал ровную фанеру или плотный картон, которые создают дополнительную жесткость в зоне контакта. Ножи должны иметь безупречную заточку без малейших сколов, так как любая неровность на кромке мгновенно превращается в замин на мягком металле.

Конструкция рычажных ножниц позволяет успешно разделять вязкие и эластичные неметаллические материалы, такие как толстая кожа, техническая резина или плотный пластик. Но для качественного результата необходимо изменять угол заточки лезвий на более острый, чтобы инструмент легче проникал в структуру волокон.

При резке мягкой резины лезвия часто смачивают водой или мыльным раствором, который предотвращает налипание материала на боковые поверхности ножа. Если заготовка имеет большую толщину, ее нужно подавать короткими шагами для исключения деформации и увода линии реза в сторону. Важно учитывать, что абразивные включения в некоторых видах пластика могут затупить стальной инструмент быстрее, чем обычная углеродистая сталь.

После работы с кожей или химически активными материалами станину и ножи обязательно очищают от органических остатков и насухо протирают ветошью. Это необходимо для предотвращения коррозии, так как некоторые дубильные вещества или полимеры могут вступать в реакцию с металлом инструмента. Для резки картона и паронита применяют ножницы с длинными лезвиями, которые обеспечивают высокую прямолинейность среза на больших деталях.

Ножи для фигурного и криволинейного реза имеют значительно меньшую длину и специфическую зауженную форму полотна по сравнению со стандартными лезвиями. Короткое режущее полотно позволяет оператору легко поворачивать заготовку в процессе работы, что необходимо для вырезания кругов, овалов или сложных узоров.

Нижний нож часто выполняют в виде узкой опоры, которая не создает помех при движении листа по дуге малого радиуса. Такая оснастка изготавливается из высоколегированной стали с повышенным содержанием ванадия для сохранения прочности при боковых нагрузках. Если использовать обычные длинные ножи для кривых линий, край заготовки получится ломаным, а лезвия могут быстро выйти из строя из-за перекоса.

Для работы со сложными контурами на станине часто устанавливают специальные копирные устройства или направляющие ролики, которые помогают выдерживать нужный радиус. Прижимные приспособления в таких моделях имеют компактные размеры, чтобы не закрывать обзор оператору в зоне нанесения разметки. Заточка фигурных ножей требует особой осторожности, так как необходимо выдерживать одинаковый профиль по всей дуге режущей кромки.

Прижимная планка выполняет функцию фиксатора, который прижимает лист к поверхности нижнего ножа и препятствует его задиранию вверх в момент реза. Когда верхнее лезвие начинает движение, оно стремится не только разрезать металл, но и провернуть заготовку вокруг оси, что приводит к деформации края.

Планка компенсирует это паразитное усилие и гарантирует, что плоскость среза останется строго перпендикулярной поверхности листа. Оператор настраивает высоту положения упора с помощью винтового механизма в зависимости от текущей толщины обрабатываемого проката. Если этот узел будет отсутствовать или окажется неправильно закреплен, точность рубки снизится, а на нижней стороне детали появится большой заусенец.

Конструкция прижимного узла также защищает пальцы от случайного попадания в опасную зону между лезвиями, выполняя роль механического ограждения. В современных моделях планку снабжают пружинным демпфером, который автоматически подстраивается под небольшие колебания толщины материала в пределах одной партии. Регулярная проверка состояния резьбовых соединений в этом узле исключает самопроизвольное ослабление зажима при сильной вибрации.

Для эффективной работы рычажных ножниц необходимо регулярно смазывать все открытые узлы трения, включая осевой болт, направляющие и места сопряжения рычагов. Для этих целей используют густые литиевые смазки или специальные индустриальные масла с высокой адгезией, которые не стекают с вертикальных поверхностей.

Сначала все детали тщательно очищают от старой смазки, пыли и металлической стружки с помощью жесткой щетки или сжатого воздуха. Затем небольшое количество материала наносят на рабочие поверхности и несколько раз перемещают рычаг для равномерного распределения пленки. Это предотвращает появление задиров на металле и существенно снижает физическое усилие, которое человек прилагает при резке толстого проката.

Особое внимание уделяют смазке резьбовых соединений прижимной планки и регулировочных болтов, чтобы они всегда вращались плавно и без заеданий. Если внутри шарнира скопится грязь, она сработает как абразив и быстро приведет к появлению люфта, который невозможно будет компенсировать затяжкой гайки.

Длина рукоятки напрямую определяет величину прикладываемого усилия и плавность хода ножа, что в конечном итоге сказывается на качестве и точности среза. Слишком длинный рычаг позволяет легко резать толстый металл, но при этом увеличивается амплитуда движения кисти, и это затрудняет контроль линии на мелких деталях. Короткие ручки обеспечивают лучшую маневренность и позволяют быстрее выполнять операции на тонких листах.

В некоторых профессиональных моделях предусмотрена телескопическая конструкция рукояти, которая позволяет менять плечо рычага в зависимости от конкретной задачи. Если рычаг будет чрезмерно гибким или тонким, он начнет пружинить под нагрузкой, что приведет к рывкам и появлению неровностей на кромке заготовки.

Для повышения точности рукоятку снабжают эргономичными накладками, которые предотвращают проскальзывание ладони и позволяют точнее дозировать усилие в конце хода. Вес самого рычага также имеет значение, так как слишком тяжелая деталь может провоцировать инерционный удар в нижней точке реза. При монтаже оборудования важно убедиться, что дуга движения рукоятки не имеет препятствий и позволяет полностью раскрыть лезвия.
