Гильотинные ножницы

Для изготовления режущих элементов выбирают высокопрочные инструментальные стадии марок 6ХС, 9ХС или 5ХВ2С, потому что эти сплавы обладают высокой ударной вязкостью и сопротивлением к истиранию. Поковки подвергают многоступенчатому циклу термической обработки, чтобы достичь оптимальной твердости в диапазоне 54–58 HRC по всей глубине металла. Если сталь будет слишком хрупкой, на кромке возникнут сколы при рубке твердых листов, а мягкий материал быстро потеряет остроту.

Современные технологии закалки позволяют сохранять геометрию ножа даже после многократной переточки, которая восстанавливает остроту граней. Верхнее и нижнее полотна часто имеют по четыре рабочие кромки, которые последовательно переворачивают для продления срока службы всей оснастки.

Точный химический состав легирующих добавок исключает риск теплового расширения и деформации ножа в процессе серийного производства. Шлифовку поверхностей выполняют на прецизионном оборудовании, чтобы отклонение от плоскостности не превышало 0,02 мм на метр длины. От качества обработки посадочных мест зависит плотность прилегания ножа к ножевой балке и станине, так как любой люфт приведет к быстрому разрушению дорогого инструмента.

Расстояние между режущими кромками устанавливают исходя из толщины и предела прочности обрабатываемого материала. В простых механических станках для этого используют ручные регуляторы с мерной шкалой, которые перемещают нижний нож относительно плоскости хода балки. Современные гидравлические модели оснащают моторизованным приводом, и он выставляет нужную дистанцию по команде с пульта управления за считанные секунды.

Если зазор будет слишком велик, металл начнет затягивать между лезвиями, и на нижней кромке детали появится грубый облой. При недостаточном расстоянии значительно возрастает нагрузка на привод станка, и инструмент быстро затупится из-за чрезмерного трения металлических поверхностей.

Для получения качественного реза зазор должен составлять 5-10% от толщины листа в зависимости от марки стали. Высокоточные датчики постоянно контролируют параллельность ножей по всей длине рабочего стола, чтобы избежать перекоса балки. На станках с программным управлением система автоматически корректирует положение узлов, когда пользователь вводит параметры новой задачи в базу данных.

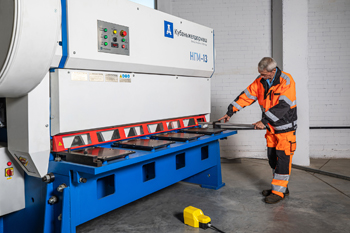

Специальные прижимные цилиндры надежно фиксируют листовой металл на поверхности рабочего стола перед моментом опускания ножевой балки. Это необходимо для того, чтобы предотвратить смещение заготовки под действием колоссального усилия резания, которое стремится вытолкнуть материал из зоны обработки.

Мощные поршни равномерно распределяют нагрузку вдоль всей линии реза, и это гарантирует идеальную перпендикулярность кромок. Если прижим будет слабым, лист может выгнуться дугой, что приведет к нарушению точности размеров и повреждению поверхности станины. В гидравлических моделях усилие фиксации автоматически нарастает пропорционально толщине металла, чтобы обеспечить стабильность положения детали.

Конструкция прижимов часто включает полиуретановые накладки или резиновые вставки, которые защищают мягкие металлы и окрашенные поверхности от царапин. Количество цилиндров зависит от длины рабочего стола и максимальной мощности оборудования, при этом они срабатывают синхронно. Синхронизация исключает перекос тонких листов, который часто случается при ручном удержании заготовки.

Задний упор - подвижная планка, которая ограничивает глубину подачи листа и задает точную ширину отрезаемой полосы. Механизм перемещается по прецизионным направляющим с помощью шарико-винтовых пар, которые обеспечивают плавность хода и высокую повторяемость размеров. Оператор выставляет нужное расстояние на цифровом табло, и привод перемещает упорную балку в заданную позицию с погрешностью не более 0,1 мм.

Когда лист упирается в планку, срабатывают магнитные или механические датчики, и они подтверждают правильность положения заготовки перед пуском ножа. Если длина детали превышает стандартный вылет упора, конструкцию можно откинуть вверх для выполнения сквозного прохода металла.

В продвинутых моделях упор имеет функцию автоматического отхода в сторону в момент реза, чтобы отрезанная часть свободно падала в приемный лоток. Такая опция исключает заклинивание металла между ножом и упорной планкой, которое может привести к поломке дорогостоящей механики. Жесткость всей конструкции исключает прогиб планки при подаче тяжелых плит, потому что даже минимальное отклонение сделает заготовку негодной.

Система числового программного управления полностью автоматизирует процесс раскроя и сводит риск человеческой ошибки к минимальным значениям. Компьютер одновременно контролирует положение заднего упора, величину зазора между ножами и угол наклона лезвия в зависимости от выбранного материала.

Оператор выбирает нужную программу из памяти устройства, и станок самостоятельно подстраивает все параметры за несколько секунд. Это позволяет сократить время на переналадку оборудования при переходе с тонкой оцинковки на толстую броневую сталь. Экран контроллера отображает графическую схему реза и ведет точный учет количества выполненных циклов и остатка сырья на складе.

Интеллектуальные алгоритмы рассчитывают оптимальную последовательность действий, чтобы минимизировать количество отходов при раскрое сложного заказа. Если в процессе работы возникнет нештатная ситуация, автоматика мгновенно остановит процесс и выведет сообщение о неисправности на дисплей. Программное обеспечение поддерживает удаленное обновление и диагностику.

Безопасность при работе на гильотинных ножницах обеспечивают многоуровневые системы механической и электронной защиты. Перед зоной реза устанавливают массивную решетку или прозрачный экран из ударопрочного пластика, который физически закрывает доступ к ножам.

Современные станки обязательно оснащают лазерными барьерами или фотоэлектрическими датчиками, и они мгновенно блокируют ход балки при попадании любого предмета в опасную область. Если луч света прервется, электроника подаст сигнал на экстренный останов гидравлической системы или электромотора. Дополнительно на корпусе размещают несколько кнопок аварийного отключения, которые имеют яркий красный цвет и удобную форму для быстрого нажатия.

Ножные педали управления часто имеют защитный кожух, который исключает случайное срабатывание при падении посторонних предметов. В некоторых моделях применяют систему двуручного пуска, когда для начала цикла требуется одновременное нажатие двух кнопок на разных концах пульта. Это гарантирует, что обе руки человека находятся в безопасной зоне на достаточном удалении от движущихся частей механизма.

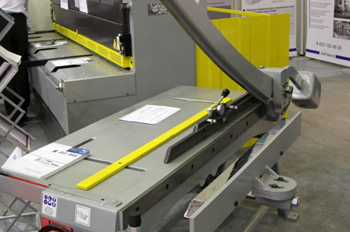

Станки с качающейся балкой имеют дугообразную траекторию движения верхнего ножа, потому что он закреплен на мощных шарнирных опорах. Такая конструкция отличается высокой жесткостью и простотой обслуживания, так как в ней отсутствует сложная система вертикальных направляющих.

При повороте балки угол резания остается постоянным, и это удобно для работы с металлом средней толщины до 16-20 мм. Но при такой схеме возникает небольшая деформация отрезаемой полосы из-за специфического направления вектора силы. Подобные модели занимают меньше места и стоят дешево, поэтому они часто встречаются в небольших мастерских и ремонтных цехах.

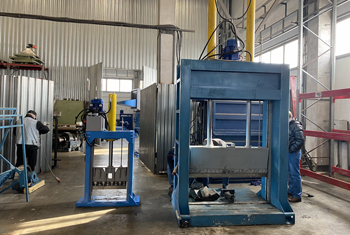

Гильотины с вертикальным ходом ножа перемещают инструмент строго перпендикулярно поверхности рабочего стола по массивным направляющим скольжения. Главное преимущество этого типа оборудования состоит в возможности изменять угол наклона лезвия для снижения нагрузки на привод. Вертикальное движение обеспечивает максимально высокое качество среза без скручивания материала, что важно для изготовления прецизионных деталей.

Для стабильной работы промышленной гильотины необходимо подготовить армированное бетонное основание, которое способно гасить вибрации и выдерживать статические нагрузки. Глубина фундамента обычно составляет от 600 до 1200 мм в зависимости от веса оборудования и характеристик грунта в цехе. Перед заливкой бетона на дно котлована укладывают песчано-гравийную подушку, которую тщательно уплотняют для предотвращения усадки.

В массив закладывают стальную арматуру и анкерные болты, потому что жесткая фиксация станины исключает ее смещение в моменты резких ударов ножа. Поверхность бетона должна быть идеально ровной, так как любой перекос приведет к ускоренному износу подшипников и направляющих.

Между станиной и фундаментом часто размещают виброгасящие прокладки или специальные демпферные маты, которые снижают уровень шума и защищают соседнее оборудование. Если станок устанавливают на слабом грунте, площадь бетонной плиты увеличивают для более равномерного распределения давления. После заливки бетон должен набрать полную прочность в течение 28 суток, и только после этого приступают к монтажу и юстировке узлов.

Периодичность обслуживания ножей зависит от интенсивности использования станка, а также от твердости и чистоты обрабатываемого металлопроката. Если на поверхности листа присутствует толстый слой окалины или ржавчины, режущая кромка затупится в несколько раз быстрее, чем при раскрое чистого полотна.

Основные признаки износа - появление заусенцев на срезе, характерный сильный грохот при ударе и заметное искривление тонких деталей. В среднем профессиональную заточку проводят после выполнения 10000-50000 циклов рубки, если соблюдаются все правила эксплуатации. Для восстановления геометрии применяют плоскошлифовальные станки, которые снимают минимальный слой металла с рабочей плоскости.

Современные ножи имеют две или четыре рабочие грани, что позволяет просто перевернуть элемент вместо немедленной отправки в мастерскую. Такая процедура занимает минимум времени и позволяет продолжить работу без длительных простоев оборудования. При шлифовке важно следить за тем, чтобы все сегменты составного ножа имели одинаковую высоту после завершения обработки. Если разница в размерах будет заметной, возникнет неравномерное распределение нагрузки, и это приведет к поломке крепежных болтов.

Угол наклона лезвия определяет площадь контакта инструмента с металлом и величину усилия, которое необходимо для совершения качественного пропила. Если нож расположен под большим углом к горизонту, станок легче справляется с толстыми заготовками, так как процесс рубки напоминает работу обычных ножниц. Но при большом наклоне возрастает риск саблевидной деформации отрезаемой полосы, потому что металл начинает скручиваться вдоль линии реза.

Для тонких листов устанавливают минимальный угол, чтобы получить идеально ровную деталь без внутренних напряжений. В современных гидравлических гильотинах этот параметр можно изменять в диапазоне 0,5-3 градуса с помощью системы управления.

Автоматическая регулировка угла позволяет оптимизировать нагрузку на станину и продлить ресурс всех подвижных соединений механизма. Когда оператор выбирает в меню тип материала, электроника сама находит баланс между качеством среза и потребляемой мощностью. При работе с нержавеющей сталью обычно выбирают более острый угол, потому что этот металл склонен к сильному упрочнению в зоне контакта.

Пневматическая поддержка решает проблему провисания тонких и широких листов, которые под собственным весом могут не доходить до заднего упора. Устройство состоит из ряда рычагов или подвижных платформ, которые поднимаются вровень с рабочим столом с помощью сжатого воздуха.

Когда оператор подает заготовку в станок, система удерживает ее в строго горизонтальном положении по всей площади. Это гарантирует, что кромка листа упрется в ограничитель без перекосов, и ширина готовой детали будет соответствовать заданным чертежам. Без такой опции раскрой тонкого металла превращается в сложную задачу, так как заготовка постоянно деформируется еще до момента начала реза.

Существует несколько режимов работы поддержки, включая функцию сопровождения, когда платформа плавно опускается вместе с отрезанной частью листа. Это предотвращает появление царапин и вмятин на поверхности металла при его падении в приемный накопитель или на конвейер. Пневматика срабатывает синхронно с основным циклом станка, и она не требует дополнительных действий от человека.

Для точного позиционирования заготовки по нанесенной разметке на гильотинных ножницах применяют систему «теневой линии» или лазерный указатель. Теневое освещение создается мощным светильником и натянутой тонкой струной, которая отбрасывает четкую темную полосу точно на место будущего контакта ножа с металлом.

Оператор совмещает риску на листе с этой тенью, что позволяет выполнять рубку с высокой визуальной точностью. Лазерные модули проецируют яркий красный луч, который хорошо виден даже при ярком дневном свете или сильной запыленности в цехе. Такие решения незаменимы при изготовлении уникальных деталей, когда использование заднего упора невозможно или нецелесообразно.

Осветительные приборы монтируют на внутренней части ножевой балки, чтобы они были защищены от механических повреждений и брызг масла. Современные светодиодные источники потребляют минимум энергии и обладают огромным ресурсом, который превышает 50 тыс. часов непрерывной работы. Они мгновенно включаются и не требуют времени на прогрев, что ускоряет начало рабочей смены.

Гидравлическая станция включает основной насос высокого давления, масляный бак с системой фильтрации и блок управляющих клапанов. Шестеренные или поршневые насосы нагнетают рабочую жидкость в систему, чтобы обеспечить плавное перемещение тяжелой ножевой балки вниз. Давление в контуре достигает 250–320 бар, потому что для рубки толстого металла требуются колоссальные усилия.

Распределительная аппаратура регулирует поток масла и гарантирует синхронную работу двух силовых цилиндров, которые установлены по краям станины. Если давление в системе упадет ниже расчетного уровня, датчики заблокируют ход инструмента во избежание получения бракованных изделий.

В конструкцию обязательно встраивают теплообменник, который отводит лишнюю тепловую энергию и поддерживает вязкость масла в заданном диапазоне. Фильтры тонкой очистки задерживают мельчайшие продукты износа, чтобы они не повредили прецизионные поверхности золотников и уплотнений. Манометры на передней панели позволяют визуально контролировать нагрузку в режиме реального времени. Когда цикл рубки завершают, возвратные пружины или азотные аккумуляторы быстро поднимают балку в исходное верхнее положение.
