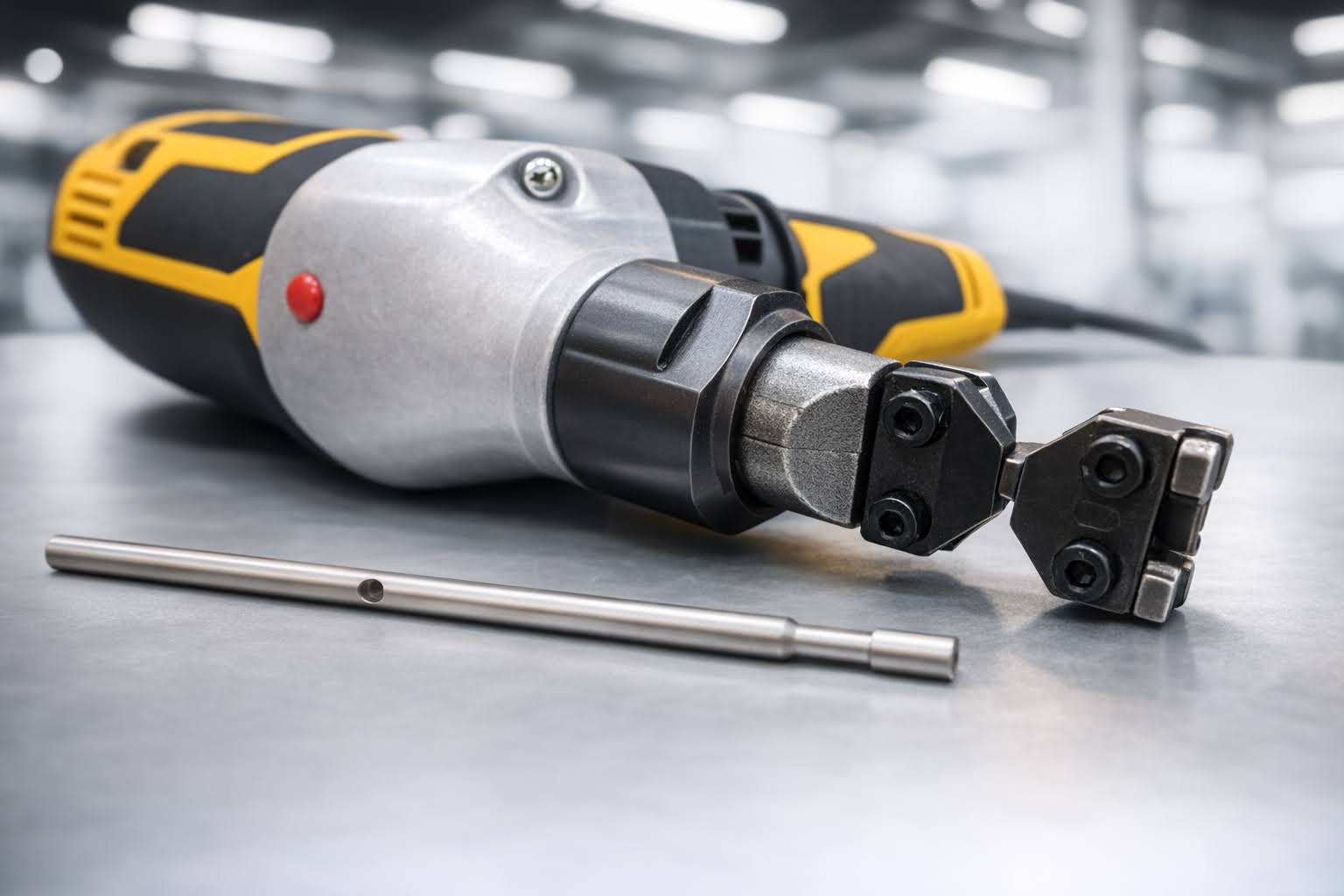

Вырубные ножницы

Величина зазора между режущими элементами зависит от толщины и механических свойств обрабатываемого металлического листа. Оптимальное расстояние составляет обычно от 6 до 10% от толщины проката, потому что такая пропорция обеспечивает чистый край без заусенцев и деформаций. Если зазор будет маленьким, инструмент быстро затупится из-за трения и нагрузка на электрический двигатель вырастет в несколько раз. Большое расстояние приведет к смятию кромок металла и появлению рваных краев на готовом изделии, которые потребуют дополнительной шлифовки.

Правильный подбор параметров позволяет выполнять вырубку фасонных отверстий с высокой точностью и минимальным расходом энергии приводного механизма. Расстояние между кромками контролируют с помощью прецизионных щупов перед началом каждой рабочей смены.

Инструментальный блок проектируют таким образом, чтобы матрица имела калиброванное отверстие со скошенными краями для свободного выхода продуктов разделения. Пуансон изготавливают из быстрорежущей стали с высокой ударной вязкостью, и он совершает возвратно-поступательные движения внутри направляющей втулки бабки. Посадочные места элементов шлифуют с допуском 0,01 мм, чтобы исключить радиальное биение и перекосы при интенсивной работе под нагрузкой.

Вращательное движение вала электродвигателя преобразуется в линейное перемещение инструмента через массивный эксцентрик и систему рычагов. Этот узел монтируют на прецизионных подшипниках качения, которые выдерживают значительные динамические нагрузки в момент внедрения стали в материал. Шатун соединяют с ползуном пуансона через жесткий палец, что гарантирует стабильность хода при высокой частоте ударов.

Смазку в зону трения подают через внутренние каналы в корпусе, и этот поток предотвращает перегрев деталей и заклинивание привода. Конструкция обеспечивает плавный цикл вырубки без резких толчков и вибраций, которые могли бы испортить геометрию отверстия. Корпус механизма отливают из чугуна для эффективного гашения ударов.

Эксцентриковый вал изготавливают из легированной стали с поверхностной закалкой для сопротивления контактному износу и деформации под давлением. Маховик на валу накапливает кинетическую энергию, и она помогает преодолевать сопротивление металла при обработке толстых листов. Уравновешивание вращающихся масс исключает появление паразитных резонансов в рукоятке инструмента или станине стационарного оборудования. Весь механизм помещают в герметичный картер с масляной ванной, что значительно увеличивает ресурс приводного узла и снижает уровень шума.

Количество циклов вырубки в минуту определяет скорость разделения листа и чистоту получаемой кромки при криволинейном движении. Высокая частота в пределах 1500–2500 ходов обеспечивает плавный ход ножниц без рывков, когда заготовка имеет сложный рельеф или гофры. Электроника станка плавно регулирует обороты двигателя через тиристорный блок, чтобы подстроить режим под конкретную марку сплава и толщину.

Если скорость будет слишком низкой, на кромке металла останутся заметные следы от каждого удара режущего инструмента. Оптимальное соотношение скорости подачи и частоты ударов позволяет получать гладкий срез на алюминии и меди. Оператор задает нужный темп на панели управления исходя из сложности контура.

При увеличении темпа работы возрастает температура в зоне резания, и это требует эффективного отвода тепловой энергии от пуансона и матрицы. Встроенная вентиляция обдувает рабочую зону потоком воздуха, который также удаляет мелкие опилки из пространства между ножами. Контроллер следит за нагрузкой и автоматически снижает частоту при заклинивании или встрече с твердыми включениями в металле.

Поворотный узел позволяет изменять направление вырубки на 360°, что дает возможность выполнять рез по сложным криволинейным траекториям. Матрицу фиксируют в специальном держателе, который вращается вокруг вертикальной оси пуансона с помощью зубчатой передачи или вручную. Шлицевые соединения внутри головки обеспечивают жесткую передачу крутящего момента и исключают люфты при смене курса движения.

Такая система незаменима при вырезании отверстий внутри замкнутых контуров без изменения положения всего листа на рабочем столе. Фиксацию выбранного угла производят через стопорные штифты или гидравлические зажимы, которые надежно удерживают оснастку в заданном положении.

В автоматизированных станках вращение головки синхронизируют с перемещением стола по координатам X и Y через систему ЧПУ. Это позволяет пуансону всегда находиться перпендикулярно линии реза, и такой метод обеспечивает качество края на крутых поворотах. Подвод смазки к поворотным поверхностям осуществляют через гибкие шланги или внутренние каналы в корпусе балки. Стабильность ориентации инструмента исключает заклинивание и снижает риск поломки тонких режущих кромок при боковых нагрузках.

Сборник отходов накапливает мелкие стальные фрагменты, которые образуются в процессе разделения металла пуансоном. Если эти частицы будут разлетаться по цеху, они попадут на направляющие станков и вызовут их ускоренный износ.

Контейнер изготавливают из прозрачного поликарбоната для визуального контроля степени заполнения без остановки производственного процесса. Емкость плотно прилегает к нижней части матрицы, что исключает засорение рабочего пространства и травмирование персонала острыми опилками. Контейнер поддерживает чистоту в зоне резания и предотвращает налипание шлама на подошву инструмента. Опорожнение резервуара занимает несколько секунд благодаря быстросъемному креплению.

В мощных стационарных установках отходы удаляют через пневматический канал в центральный бункер системы промышленной аспирации. Воздушный поток подхватывает стружку сразу после отделения от листа и транспортирует ее в зону утилизации. Это позволяет работать непрерывно в течение смены без пауз на ручную очистку поддонов от металлического мусора.

Режущие элементы производят из порошковых быстрорежущих сталей или вольфрамовых сплавов с высокой износостойкостью. Материал проходит вакуумную закалку, которая придает инструментам твердость до 64 HRC при сохранении пластичности сердцевины. Поверхности покрывают слоем нитрида титана для снижения коэффициента трения и предотвращения налипания мягких сплавов типа алюминия.

Такая защита увеличивает ресурс оснастки в 3–5 раз и позволяет работать с закаленным листовым прокатом. Матрица имеет калиброванный зазор, который обеспечивает идеальное смыкание с пуансоном без осевых отклонений во время удара. Геометрия режущей кромки минимизирует усилие при внедрении в металл.

Крепежные части оснастки делают из вязких легированных сталей для сопротивления усталостным нагрузкам при миллионах циклов срабатывания. Форма пуансона предусматривает наличие радиусных сопряжений, которые исключают концентрацию напряжений и риск случайного раскола привода. После финишной шлифовки детали проходят лазерную маркировку с указанием типа металла и предельной толщины обработки.

Прозрачные экраны из ударопрочного пластика закрывают зону движения пуансона со всех сторон. Конструкция щитков исключает случайное попадание рук в пространство между ножами во время подачи металлического листа. Крепление экрана снабжают датчиками блокировки, и они мгновенно отключают питание двигателя при попытке открыть защиту. Поверхность пластика устойчива к воздействию масел и искр, что сохраняет отличную видимость процесса обработки на протяжении всей смены. Основание экрана жестко монтируют к станине.

В стационарных станках применяют телескопические кожухи, которые перемещаются вместе с ножевой балкой и полностью изолируют механизмы. Внутренние полости снабжают светодиодной подсветкой для исключения образования темных зон при работе со сложными чертежами. Форма ограждений способствует эффективному направлению стружки в приемный бункер и препятствует ее разлету по станине оборудования.

Автоматический дозатор подает смазочный материал непосредственно в зону контакта пуансона с металлом через капиллярные каналы. Жидкость уменьшает трение в паре инструмент-заготовка, и это значительно снижает нагрев режущих кромок при скоростной вырубке.

Смазка также предотвращает налипание частиц металла на пуансон, что особенно важно при обработке вязких алюминиевых сплавов. Контроллер регулирует объем подачи в зависимости от частоты ходов и толщины листа для исключения избыточного расхода. Подобная система увеличивает срок службы оснастки и улучшает чистоту среза на финишных изделиях. В качестве смазки используют синтетические масла с высокой проникающей способностью.

В ручных электрических моделях применяют фетровые вкладыши, которые пропитывают маслом перед началом работы. Во время движения пуансон контактирует с фетром и переносит тонкую пленку на рабочую поверхность матрицы. Это обеспечивает постоянную защиту инструмента без установки сложных насосных станций и трубопроводов.

Виброгасящая рукоятка снижает передачу ударных нагрузок на руки специалиста во время работы с электроинструментом. Внутри корпуса располагают пакеты из упругих эластомеров или пружинные блоки, которые поглощают энергию обратного хода пуансона. Такая конструкция предотвращает развитие профессиональных заболеваний и позволяет выполнять операции в течение всей смены без усталости.

Поверхность рукоятки покрывают мягким нескользящим полимером для надежного захвата даже при попадании масла на перчатки. Эргономичная форма обеспечивает правильное распределение веса инструмента и облегчает ведение ножниц по криволинейному контуру. Балансировка привода исключает паразитные колебания корпуса.

Дополнительные грузы-компенсаторы внутри корпуса создают противофазные колебания, которые нейтрализуют вибрации от эксцентрикового механизма. Это повышает точность реза, так как инструмент движется плавно и не отклоняется от намеченной линии. Система демпфирования также защищает внутренние подшипники и электронные платы от разрушительного воздействия вибрации. Проверка состояния упругих элементов входит в регламент регулярного технического обслуживания оборудования.

Лазерный указатель проецирует яркую красную точку или перекрестие точно в место будущего входа пуансона в металл. Устройство монтируют на корпусе ножниц таким образом, чтобы луч проходил параллельно оси рабочего инструмента без искажений. Это позволяет точно совмещать начало реза с нанесенной разметкой на листе и исключает порчу материала.

Система линз обеспечивает четкость проекции даже при сильном освещении и на блестящих поверхностях из нержавеющей стали. Подобная функция незаменима при выполнении сложных художественных вырезов в металлочерепице или фасадных панелях. Модуль лазера имеет герметичное исполнение для защиты от пыли и мелкой стружки.

Питание излучателя осуществляется от основного аккумулятора или сетевого блока через стабилизатор напряжения. Электроника контролирует яркость луча и автоматически отключает его при длительном простое для экономии энергии. Настройка положения лазера производится с помощью микровинтов, которые позволяют откалибровать точку с точностью до 0,5 мм.

Инструмент для кровельных работ оснащают удлиненной матрицей и специальной формой пуансона для резки профилированного листа. Конструкция позволяет свободно проходить через ребра жесткости и гофры без деформации декоративного полимерного слоя. Держатель матрицы имеет малый диаметр, что дает возможность выполнять рез под любым углом к направлению профиля.

Такие ножницы не нагревают металл в зоне контакта, что сохраняет защитный слой цинка от выгорания и предотвращает коррозию краев. Высокая частота ходов обеспечивает плавность хода при переходе через ступеньки металлочерепицы. Вырубка происходит без образования искр, и данный факт крайне важен для пожарной безопасности на объекте.

Оснастку изготавливают из сталей с повышенной ударной вязкостью для работы с листами переменной толщины и твердости. Стружка отводится вниз через полый шток, и она не царапает поверхность кровельного покрытия при движении ножниц. Быстрая замена пуансона позволяет настраивать инструмент под разные типы профиля за считанные минуты.
