Рубка заготовок

Разница между этими методами заключается в достижении температурного порога рекристаллизации структуры сплава.

Холодную рубку проводят, когда заготовку нагревают лишь до определенных пределов без изменения зернистости металла. Подобный подход сохраняет исходную прочность и упругость проката, что важно для производства ответственных крепежных элементов или строительных кронштейнов. Детали не деформируются при остывании, а их линейные размеры остаются стабильными после завершения операции. Холодный способ выбирают для листов и профилей малой и средней толщины, когда мощность пресса позволяет преодолеть сопротивление материала.

Горячую рубку применяют, когда металл переходит границу рекристаллизации и становится максимально пластичным. Температура нагрева в этом случае превышает +700-900℃ в зависимости от марки стали. В таком состоянии сопротивление заготовки падает, поэтому ножи легко разделяют даже очень массивные блоки и поковки. Структура металла в зоне удара полностью восстанавливается при последующем остывании, что исключает появление внутренних напряжений и микротрещин.

На поверхности горячих заготовок образуется слой окалины, который удаляют механическим путем перед следующими этапами обработки. Этот метод позволяет подготавливать сверхтолстый сортовой прокат с минимальным износом станочной оснастки.

Зубильные станки используют принцип ударного воздействия мощного вертикального пуансона на поверхность заготовки. Режущий инструмент имеет форму массивного клина с определенным углом заточки, который концентрирует огромную энергию в узкой зоне контакта.

Когда станок запускают, зубило наносит резкий удар по стальному прутку или кругу, буквально отрывая частицы металла по линии разметки. Подобная технология обеспечивает высокую скорость разделения заготовок без образования длинной стружки. Оборудование может иметь одно или два зубила для одновременного воздействия на деталь с разных сторон.

Установки такого типа справляются с сортовым прокатом диаметром до 50 мм благодаря жесткой станине и надежным фиксаторам. Заготовку зажимают в тисках станка, чтобы исключить ее смещение или отскок в момент удара. Мощный привод передает усилие через кривошипный механизм, гарантируя стабильность глубины прохода ножа.

Качество торца после зубильного станка получается достаточно грубым, поэтому детали часто требуют последующей торцовки на станке. Однако для нужд строительства и заготовительных цехов этот метод остается самым быстрым и дешевым.

Крейцмейсельные станки предназначены для обработки сверхтолстого сортового проката, когда стандартные методы сдвига не обеспечивают нужной точности. Рабочий инструмент совершает скользящие движения по поверхности заготовки и постепенно снимает узкие полосы металла.

Подобный алгоритм работы позволяет разделять стальные балки и круги толщиной до 100 мм без риска поломки ножей от избыточного давления. Инструмент в таких машинах обладает исключительной твердостью и износостойкостью, так как испытывает колоссальные силы трения. Скользящий контакт предотвращает образование глубоких трещин в структуре массивной детали.

Высокая мощность оборудования позволяет обрабатывать заготовки за несколько проходов режущей головки. Оператор настраивает глубину врезания так, чтобы за один ход снимался оптимальный слой материала. Когда процесс завершают, на месте разделения остается ровная площадка без замятий, которые характерны для обычных гильотин. Крейцмейсельные машины часто используют на предприятиях тяжелого машиностроения для предварительной подготовки поковок.

Литые детали часто имеют на поверхности хрупкую и очень твердую корку, которая образуется при контакте расплава с литейной формой. Этот слой содержит включения песка и оксидов, поэтому он мгновенно затупляет фрезы и сверла при механической обработке.

Рубка заготовок на специальных прессах позволяет быстро и эффективно скалывать этот слой мощными ударами зубила. Нож проникает под корку и отделяет ее от основного вязкого металла заготовки за несколько секунд. Подобная операция значительно продлевает жизнь дорогостоящему чистовому инструменту на токарных и фрезерных участках.

Процесс очистки ведут по всему периметру литья, когда также удаляют облой и остатки литниковых систем. Ударная нагрузка разрушает хрупкие включения легче, чем резание, и не вызывает перегрева детали. Для работы с отливками используют пневматические или гидравлические рубильные машины с высокой частотой ходов. После полного удаления корки поверхность металла становится однородной и готовой к точным замерам.

Продольная рубка (роспуск) рулонной стали заключается в разделении широкого полотна на несколько узких полос, которые называют штрипсами. Процесс осуществляют на вальцовых станках, где металл проходит между вращающимися валами с дисковыми ножами.

Верхние и нижние лезвия расположены со смещением, что создает эффект непрерывного сдвига волокон по всей длине рулона. Подобное оборудование работает с металлом толщиной 0,3-3,5 мм и обеспечивает высокую прямолинейность кромок. Скорость протяжки полотна на автоматических линиях достигает нескольких десятков метров в минуту.

Точность ширины полученных полос зависит от правильной настройки осевых зазоров и жесткости фиксации дисковых ножей. Когда металл проходит через зону рубки, специальные ролики удерживают его от боковых смещений и волнообразной деформации. Полученные штрипсы наматывают на отдельные катушки для последующей отправки на участки штамповки или производства труб. Отсутствие отходов при таком способе раскроя делает его максимально экономичным при массовом производстве.

При механической рубке разделение материала происходит за счет холодного или умеренно горячего сдвига, что не меняет химический состав сплава. Внутренняя структура проката остается однородной и плотной, потому что металл не проходит через фазу полного расплавления. Когда изготавливают заготовку литьем, внутри могут возникнуть поры, раковины и зоны ликвации элементов.

Рубленые детали наследуют все преимущества исходного сортового или листового проката, включая направленность волокон и высокую прочность. Это важно для элементов, которые работают в условиях высоких вибраций и знакопеременных нагрузок.

Отсутствие фазовых переходов гарантирует стабильность физических свойств металла по всему сечению заготовки. Когда используют рубку, риск появления внутренних напряжений сводится к минимуму при условии соблюдения режимов подачи. Кристаллическая решетка стали сохраняет ориентацию, что обеспечивает предсказуемое поведение детали при последующей сварке или гибке.

В отличие от ковки рубка не требует многократных циклов нагрева, которые могут привести к обезуглероживанию поверхности. Технология позволяет получать заготовки с гарантированными характеристиками без сложной термической доработки.

Четырехколенчатая конструкция пресс-ножниц обеспечивает максимальную стабильность и равномерность распределения усилия по всей длине режущего ножа. Наличие четырех точек опоры в кривошипно-шатунном механизме исключает перекос балки при рубке широких листов или твердых сталей.

Когда нож опускается на заготовку, давление в центре и на краях лезвия остается абсолютно одинаковым, что гарантирует идеальную прямолинейность среза без возникновения серповидности на узких полосах металла. Оборудование такого типа выбирают для высокоточной рубки заготовок под автоматизированную сборку корпусов и машин.

Жесткая многоточечная фиксация снижает уровень вибраций и шума во время интенсивной работы пресса. Это защищает подшипники и направляющие станка от преждевременного износа и сохраняет точность настроек на протяжении долгого времени. Четырехколенчатые машины позволяют работать с максимальными толщинами листов до 6-8 мм без риска деформации станины. Высокая надежность узлов позволяет эксплуатировать станок в три смены с минимальными перерывами на техническое обслуживание.

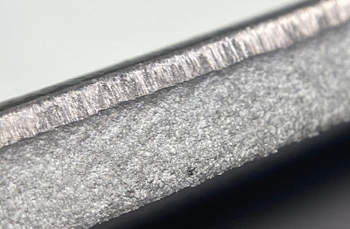

Кромка металла после рубки имеет специфический вид: на поверхности видны следы механического разрыва и пластического сдвига. В нижней части торца текстура выглядит неоднородной и пористой, потому что в конце цикла металл лопается под огромным давлением. В верхней части поверхность остается гладкой и блестящей, так как лезвие ножа сначала прорезает материал на определенную глубину.

Такая двухслойная структура торца - характерный признак механического разделения проката. Глубина гладкой зоны зависит от пластичности сплава и обычно составляет 30-50% от общей толщины листа.

Пористая структура нижней части кромки не влияет на общую прочность детали, но она требует внимания при последующей покраске. Мелкие неровности могут задерживать влагу или препятствовать равномерному распределению порошкового пигмента. Если требования к эстетике высоки, торец заготовки подвергают легкой шлифовке для удаления шероховатостей. При подготовке деталей под сварку пористый край часто оставляют без изменений, так как он обеспечивает хорошую адгезию для сварочного валика.

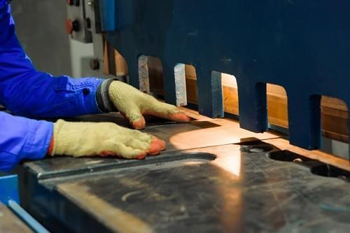

Рубка заготовок на гильотине или пресс-ножницах обеспечивает идеально прямой и чистый торец без следов нагара и окалины. Когда края заготовок стыкуют под сварку, отсутствие оксидной пленки гарантирует высокую прочность и герметичность будущего шва.

Механический сдвиг создает ровную плоскость, которая позволяет выдерживать минимальные зазоры между деталями в сборочном кондукторе. Подобная точность критична для работы автоматических сварочных роботов, чувствительных к любым отклонениям геометрии стыка. Подготовка кромок методом рубки в несколько раз быстрее и дешевле использования угловых шлифовальных машин.

При рубке толстого металла можно одновременно формировать простейшие фаски для V-образных соединений при использовании специальных ножей. Отсутствие термического влияния в зоне реза исключает закалку краев, поэтому металл в области шва не становится хрупким. Это повышает надежность сварных конструкций, которые работают под давлением или при низких температурах.

После рубки детали не требуют химического травления или долгой механической зачистки кромок щетками. Мастер получает готовую заготовку, которую можно сразу передавать на сварочный участок для окончательного монтажа.

Неразрушающий контроль позволяет оценить качество заготовок после рубки без их повреждения и изменения геометрических размеров. Для этого используют визуальный осмотр, штангенциркули и микрометры для проверки линейных параметров. Наличие скрытых трещин и внутренних дефектов в зоне разлома ищут с помощью ультразвуковых дефектоскопов или магнитных порошков. Контроль не требует больших затрат времени и может проводиться непосредственно на рабочем месте в цехе.

Разрушающий контроль применяют для выборочной проверки механических свойств металла после воздействия мощного пресса. Из партии заготовок отбирают несколько образцов и подвергают их испытаниям на изгиб, растяжение или ударную вязкость. Когда деталь ломается или деформируется под нагрузкой, специалисты оценивают характер разрушения структуры в месте рубки.

Такие тесты выявляют скрытые напряжения и склонность материала к хрупкому излому при эксплуатации. Результаты испытаний позволяют корректировать режимы работы оборудования и вовремя менять затупившуюся оснастку.

Уровень влажности воздуха в рабочей зоне напрямую влияет на сохранность чистого среза металла после завершения операции. Высокая влажность провоцирует мгновенное появление поверхностной коррозии на свежих торцах углеродистой стали, лишенных защитного слоя. Когда заготовки хранят в сырых помещениях, ржавчина проникает в пористую структуру кромки и затрудняет последующую сварку или покраску.

Для предотвращения таких дефектов в цехах поддерживают стабильный микроклимат и обрабатывают торцы деталей консервационными составами. Сухой воздух также защищает электрические и электронные блоки управления современных станков от коротких замыканий.

Качественное освещение рабочего места является обязательным условием для соблюдения точности позиционирования заготовки. Когда оператор совмещает разметку на листе с теневой линией или упорами, недостаток света может привести к ошибке в 1-2 мм.

Равномерный световой поток без резких теней позволяет вовремя заметить микроскопические трещины на ножах или дефекты на поверхности металла. Использование светодиодных ламп с высоким индексом цветопередачи помогает правильно оценивать состояние кромки после каждого удара.
