Виды рубки

Ручную рубку выполняют с помощью зубила и молотка, потому что такой способ идеально подходит для обработки мелких деталей или работы в стесненных условиях. Мастер наносит удары по затыльнику инструмента, а острая кромка постепенно проникает в структуру сплава.

Этот метод требует больших физических усилий и не гарантирует высокую точность размеров. Его выбирают для удаления наплывов на литье или для разделения тонких стальных полос непосредственно на слесарном верстаке. Когда объем заготовок невелик, ручной труд остается самым экономичным решением из-за отсутствия сложной и долгой наладки дорогостоящего оборудования.

Автоматизированная рубка происходит на гильотинных станках или мощных прессах, которые развивают усилие в несколько десятков тонн. Нож опускается на лист за доли секунды и разделяет его по всей длине за один рабочий цикл. Технология обеспечивает идеальную прямолинейность кромки и высокую повторяемость размеров в большой партии продукции. Станки с ЧПУ самостоятельно настраивают зазоры между лезвиями, когда оператор задает параметры толщины и марки металла.

Машинный способ исключает ошибки из-за человеческого фактора и значительно ускоряет выпуск готовых заготовок. Современные линии рубки позволяют обрабатывать рулонную сталь и формировать из нее пачки мерных листов для отгрузки заказчику.

Горячую рубку используют для заготовок с большим сечением, когда сопротивление холодного металла слишком велико для обычного инструмента. Материал предварительно нагревают в печи или горне до температуры +800-1000℃, чтобы он приобрел высокую пластичность. Раскаленную сталь рубят специальными кузнечными топорами или зубилами с длинными рукоятками.

Этот метод позволяет разделять толстые прутки, блоки и поковки без образования опасных трещин и сколов. Внутренняя структура сплава при таком воздействии не нарушается, потому что нагрев снимает лишние механические напряжения внутри кристаллической решетки.

Для выполнения операции деталь надежно фиксируют на наковальне или в зажимах манипулятора. Человек наносит мощные удары кувалдой или использует энергию пневматического молота для быстрого прохождения лезвия через заготовку. После завершения процесса на кромках образуется слой окалины, который потом удаляют механическим или химическим путем. Горячий способ рубки востребован в художественной ковке и при производстве тяжелых деталей машин.

Крейцмейсель - зубило с особой формой режущей кромки, которое предназначено для прорубания канавок и пазов заданной ширины. Его выбирают, когда нужно выполнить углубление для шпонки на валу или создать смазочный канал в подшипнике скольжения.

Узкое лезвие концентрирует всю силу удара на малом участке поверхности, что позволяет эффективно снимать стружку даже с твердых сплавов. Если использовать для таких целей обычное широкое, точность паза будет низкой из-за постоянного смещения инструмента в стороны. Крейцмейсель обеспечивает ровные стенки и стабильную глубину прохода на протяжении всей длины обрабатываемой зоны.

Перед началом работы на металл наносят четкую разметку, чтобы инструмент не уходил в сторону от заданной оси. Рукоятку держат под определенным углом к поверхности и наносят ритмичные удары молотком. После каждого прохода глубину канавки проверяют измерительным инструментом. Когда нужно прорубить широкий паз, выполняют несколько параллельных проходов и затем выравнивают дно плоским зубилом.

Использование крейцмейселя требует высокой квалификации и твердости руки. Если работа выполнена аккуратно и в строгом соответствии с чертежом, полученным пазам не нужна дополнительной фрезеровка.

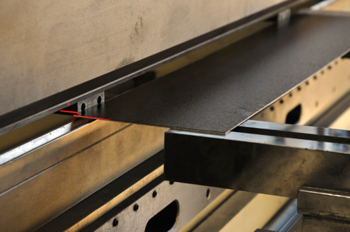

Гидравлический привод обеспечивает плавное и равномерное движение ножа по всей длине реза, что исключает возникновение резких ударных нагрузок на станину. Давление в системе можно точно регулировать в зависимости от толщины и марки обрабатываемого металла.

Эта особенность позволяет рубить листы толщиной 12 мм или 16 мм без риска поломки механизмов станка. Гидравлика работает тише механических аналогов и позволяет мгновенно остановить нож в любой точке хода, когда возникает внештатная ситуация. Стабильное усилие прижима гарантирует отсутствие замятий и перекосов на кромке заготовки.

Механические гильотины приводятся в движение за счет энергии массивного маховика и совершают удар гораздо быстрее, что удобно для раскроя тонких листов. Но они создают сильную вибрацию и шум, которые негативно влияют на долговечность фундамента и здоровье людей. Обслуживание гидравлических машин обходится дешевле, так как в их конструкции отсутствуют сложные кривошипно-шатунные механизмы. Современные установки оснащают датчиками перегрузки, которые защищают ножи от повреждений при попытке разрубить слишком твердый сплав.

Рубка металла происходит в холодном состоянии, поэтому в зоне разделения не возникает зон термического влияния. Когда используют плазму или лазер, края заготовки могут изменить свою структуру и стать хрупкими из-за сильного нагрева. Холодный способ сохраняет все исходные физико-механические свойства сплава по всей площади детали. Это важно для элементов, которые в дальнейшем будут подвергаться высоким динамическим нагрузкам. Также рубка полностью исключает появление окалины и цветов побежалости, которые требуют долгой механической очистки после раскроя.

Экономическая выгода рубки на гильотине проявляется при массовом производстве простых прямоугольных заготовок. Скорость разделения листа на части в несколько раз превышает производительность любого термического оборудования. Энергопотребление пресса или гильотины значительно ниже, так как для работы не нужны вспомогательные газы и мощные источники излучения. Отсутствие дыма и вредных выбросов делает процесс экологически чистым и позволяет работать в обычных производственных цехах без мощной вытяжки.

Процесс рубки обеспечивает ровный и перпендикулярный край, который сразу пригоден для сборки и сварки строительных конструкций. Данная технология остается самым быстрым методом подготовки проката для общестроительных нужд.

Для раскроя прутков, кругов и арматуры используют специализированные пресс-ножницы со сменными блоками ножей. Режущая часть инструмента имеет отверстия, которые в точности повторяют форму и диаметр обрабатываемого профиля. Когда нож опускается, он обхватывает заготовку со всех сторон и разделяет ее без сильной деформации торца.

Эта технология позволяет рубить сталь диаметром 40-50 мм за один короткий рабочий цикл. Скорость процесса значительно выше, чем при использовании дисковых или ленточных пил на заготовительном участке.

Пресс-ножницы часто оснащают автоматическими упорами для нарезки большого количества деталей одинаковой длины. При работе с арматурой высокого класса прочности применяют ножи из закаленной инструментальной стали. Качество полученного торца позволяет сразу использовать заготовку для вязки каркасов или установки в кондукторы для сварки.

В процессе рубки не образуется стружка, поэтому метод снижает потери материала и делает производство более экономным. Мобильные модели оборудования позволяют выполнять такие работы непосредственно на строительной площадке при монтаже сетей.

Рубка - эффективный способ очистки кромок заготовок от заусенцев и наплывов металла после плазменной или газовой резки. Специалист устанавливает зубило или нож гильотины на границу дефектной зоны и одним ударом снимает лишний слой материала.

Операция позволяет быстро подготовить детали к сварке без использования ручных шлифовальных машин. Кромка после такой обработки становится ровной и приобретает правильную геометрическую форму по всей длине. Метод рубки также применяют для удаления твердой окалины, которая образуется на поверхности литья или после горячего проката.

Если на поверхности заготовки есть раковины или выступы, их убирают с помощью пневматических рубил на слесарном участке. Инструмент направляют вдоль плоскости металла и снимают дефектные участки тонкими слоями до полного выравнивания. Это значительно сокращает время на финишную отделку изделий перед покраской или гальванической обработкой. При работе с крупными деталями используют мощные стационарные прессы для выравнивания краев.

Рубка позволяет восстановить точность размеров, когда при первичной обработке возникли отклонения от чертежа. Высокая энергия удара обеспечивает чистоту удаления даже очень прочных и вязких наслоений.

Рубка предполагает разделение заготовки по прямой или кривой линии на несколько отдельных частей. Вырубка же направлена на получение деталей сложной замкнутой формы из цельного листа металла. Для этого используют специальные штампы, которые состоят из пуансона и матрицы с контуром будущего изделия. Когда пресс опускается, пуансон проталкивает металл через матрицу и за один ход формирует готовую деталь. Подобная технология востребована при массовом производстве шайб, фланцев, кронштейнов и элементов корпусов приборов.

Точность размеров при вырубке значительно выше, потому что форма изделия задана жесткой геометрией штамповой оснастки. Кромки вырубленных деталей получаются гладкими и практически не имеют скосов, когда зазор между инструментами настроен верно. Этот метод позволяет обрабатывать листы толщиной от 0,1 мм до 20 мм и более на мощных гидравлических установках. Скорость процесса достигает нескольких десятков ударов в минуту, что обеспечивает огромную производительность цеха.

В процессе вырубки остается скелетная часть листа, которую затем отправляют на вторичную переработку. Рубка чаще применяется для простого деления проката на прямоугольные фрагменты.

Вес слесарного молотка для рубки металла выбирают в зависимости от ширины режущей кромки зубила и твердости сплава. Для большинства повседневных задач используют инструмент массой 400-600 г, который обеспечивает достаточную энергию удара при умеренной утомляемости. Когда предстоит работа с толстыми стальными листами или удаление крупных наплывов, применяют молотки весом 800 г или тяжелые кувалды.

Длина рукоятки должна составлять не менее 35-40 см для создания правильного плеча силы. Это позволяет совершать мощные замахи и точно дозировать нагрузку на затыльник инструмента.

Материал рукоятки обычно выполняют из твердых пород дерева или современных композитов для гашения вредных вибраций. Если молоток слишком легкий, зубило будет просто отскакивать от металла без глубокого проникновения в его структуру. Избыточный вес инструмента быстро приводит к усталости мышц и снижению точности нанесения ударов. Боек должен быть идеально плоским и без трещин, чтобы исключить соскальзывание в момент контакта. При выполнении точных пазов крейцмейселем вес ударного инструмента часто снижают для лучшего контроля глубины прохода.

Периодичность заточки ножей зависит от интенсивности работы станка и твердости обрабатываемых материалов. При рубке абразивных металлов или нержавеющей стали режущая кромка изнашивается гораздо быстрее, чем на мягком алюминии.

Первый признак затупления - появление крупных заусенцев и наплывов на нижней стороне заготовки. Также может измениться звук работы оборудования, когда удар становится более глухим и тяжелым. Специалисты рекомендуют проверять состояние лезвий через каждые 2000-3000 циклов рубки для своевременного обнаружения микроскопических сколов.

Заточку проводят на специальных плоскошлифовальных станках с обязательным использованием охлаждающей жидкости. С лезвия снимают минимальный слой металла, чтобы сохранить общую высоту и жесткость ножа. Когда высота ножа достигает критического минимума, его заменяют новым. Использование тупого инструмента ведет к перегрузке привода и может вызвать деформацию станины гильотины.

Правильно заточенные лезвия входят в металл легко и обеспечивают идеально ровный торец детали. Постоянный контроль за состоянием оснастки снижает количество брака и повышает общую культуру металлообработки.

Прижимная балка надежно фиксирует лист на рабочем столе перед моментом опускания ножа. Без этого приспособления металл может сместиться под действием боковой силы, что приведет к перекосу и нарушению размеров детали. Сильный прижим также предотвращает выгибание листа в зоне реза и исключает появление эффекта сабли на узких полосах.

Усилие регулируют с помощью гидроцилиндров или мощных пружин в зависимости от толщины проката. Поверхность балки часто оснащают полимерными вставками для защиты окрашенных заготовок от механических повреждений и царапин.

Фиксация листа - важный элемент безопасности для человека, потому что она исключает случайный вылет или смещение заготовки. Современные системы прижима работают синхронно с движением ножа и обеспечивают максимальное давление в точке удара. Когда рубят тонкую фольгу, усилие снижают для предотвращения деформации всей плоскости. Если деталь имеет неровные края, прижимная балка выравнивает ее положение относительно задних упоров.

Исправность этого узла проверяют регулярно, так как неравномерный прижим ведет к появлению брака в серийных партиях. Качественное оборудование гарантирует стабильность результата на протяжении всей рабочей смены.

Пресс-ножницы позволяют пробивать отверстия разной формы в уголках, швеллерах и двутавровых балках толщиной до 20 мм. Для такой операции на станок устанавливают узел пробивки с пуансоном и соответствующей матрицей. Процесс идет мгновенно и не требует предварительного засверливания, что значительно ускоряет сборку металлоконструкций. Прочность полученного отверстия остается высокой, так как рубка не создает термических напряжений вокруг кромок. Этот метод широко используют при изготовлении опор ЛЭП, рамных конструкций и элементов дорожных ограждений.

Форма отверстия может быть круглой, овальной или прямоугольной в зависимости от установленной оснастки. Система упоров и линеек помогает точно позиционировать профиль для соблюдения межосевых расстояний по чертежу. Когда пробивают отверстия в толстых полках швеллера, используют смазку для легкого выхода пуансона из металла. Если диаметр отверстия меньше толщины стенки, существует риск поломки инструмента из-за критического сопротивления. Оператор должен строго следовать таблице подбора усилий для каждой марки стали.

Для качественной ручной рубки заготовку зажимают в тисках так, чтобы линия разметки находилась выше уровня губок на 3-5 мм. Такое расположение обеспечивает жесткую опору для металла и предотвращает его изгиб под ударами молотка. Если деталь выступает слишком сильно, она будет вибрировать и издавать громкий шум, что снизит эффективность процесса.

При работе с длинными полосами их располагают горизонтально вдоль губок или используют дополнительные подставки. Для защиты поверхности от вмятин применяют накладки из мягкого алюминия или меди. Тиски должны быть надежно закреплены на массивном верстаке для гашения энергии ударов.

Удары зубилом наносят по направлению к неподвижной губке тисков, что обеспечивает максимальную устойчивость системы. Когда рубят широкие листы, их крепят к столу саморезами или струбцинами через деревянные прокладки. Правильная фиксация исключает смещение заготовки и гарантирует соблюдение точности нанесенного контура. Если деталь имеет сложную форму, ее закрепляют в специальных кондукторах для доступа ко всем участкам обработки.
