Улучшение металла

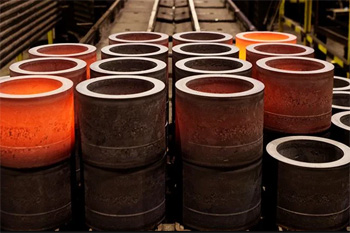

Наилучшие результаты показывают среднеуглеродистые конструкционные и легированные стали с содержанием углерода от 0.3% до 0.5%. Популярные марки 40Х, 40ХН, 30ХГСА и сталь 45 после такого цикла приобретают оптимальный баланс прочности и вязкости. Наличие в составе хрома, никеля или марганца увеличивает прокаливаемость металла, поэтому полезные изменения структуры происходят по всему сечению детали. Если в сплаве мало углерода, достичь нужной твердости не получится, а избыток этого элемента приведет к хрупкости.

Процесс превращает обычные заготовки в надежные материалы для производства валов, осей и ответственных болтов. Заказчики выбирают эти сплавы, потому что они предсказуемо реагируют на тепловое воздействие и сохраняют стабильность характеристик в разных партиях.

При выборе материала учитывают и габариты изделия, так как для крупных поковок требуются более сложные легированные составы. Добавки молибдена или ванадия предотвращают рост зерна при нагреве и повышают предел выносливости механизмов. Когда сталь имеет чистую структуру без вредных примесей серы и фосфора, риск появления трещин при охлаждении падает до нуля.

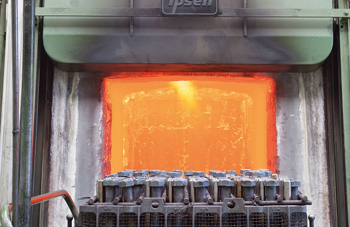

Нагрев закаленной стали до температур +500–650℃ необходим для формирования специфической структуры — сорбита отпуска. После первичного охлаждения металл становится очень твердым, но хрупким, а напряжения внутри него могут вызвать мгновенное разрушение.

Высокий нагрев позволяет «расслабить» кристаллическую решетку и равномерно распределить частицы углерода в массе железа. В результате заготовка обретает высокую ударную вязкость, которая позволяет деталям работать под воздействием сильных толчков и вибраций. Процесс исключает самопроизвольное растрескивание и делает поведение материала предсказуемым. Без этой стадии деталь будет вести себя как стекло и сломается при первой же попытке монтажа или запуска.

Такой температурный режим обеспечивает максимальное снижение хрупкости при сохранении достаточного уровня прочности. Твердость металла после высокого отпуска обычно составляет 250–350 единиц по Бринеллю, что идеально для последующей токарной обработки. Если снизить температуру, структура останется напряженной, а при перегреве металл станет слишком мягким. Профессиональная обработка превращает мартенсит в зернистый сорбит, который обладает лучшим сочетанием механических характеристик.

Комплексная обработка значительно повышает предел выносливости деталей, которые совершают миллионы циклов вращения или возвратно-поступательных движений. Когда структура стали становится однородным сорбитом, в ней отсутствуют крупные включения и зоны концентрации напряжений. Это блокирует зарождение микротрещин на поверхности валов и осей даже при длительной работе.

Вероятность внезапного усталостного излома после улучшения падает на 40%-60% по сравнению с обычным прокатом. Механизмы могут работать годами без появления признаков деградации металла, что сокращает расходы на обслуживание техники. Высокая вязкость материала позволяет ему поглощать энергию колебаний без разрушения атомных связей.

Особую роль играет чистота поверхности, так как после улучшения на металле не остается закалочных деформаций и глубоких каверн. Стабильность свойств по всему объему гарантирует, что деталь не лопнет из-за внутренних дефектов. При проектировании коленчатых валов и шпинделей инженеры всегда закладывают процедуру улучшения как базовый метод упрочнения. Технология позволяет уменьшать вес конструкций, потому что прочный металл выдерживает большие нагрузки при меньшем сечении.

Обычная закалка делает болты и шпильки слишком хрупкими, что недопустимо для соединений, работающих на растяжение и срез. Когда крепеж проходит только стадию охлаждения в воде или масле, его головка может отскочить при затяжке из-за избыточной твердости.

Улучшение создает в металле вязкую структуру, которая позволяет болту слегка деформироваться под нагрузкой без разрыва. Это обеспечивает плотность стыка и защиту от самопроизвольного раскручивания при вибрациях. Силовые элементы после закалки с высоким отпуском выдерживают огромные моменты затяжки, которые обеспечивают целостность мостовых ферм и каркасов зданий. Твердость в 30–35 HRC остается достаточной для защиты резьбы от смятия.

Процесс также выравнивает свойства металла в месте перехода от стержня к головке болта, где напряжения всегда максимальны. Если деталь подвергли только поверхностному упрочнению, то при ударе она лопнет по границе слоев. Улучшение гарантирует сквозную прочность всего изделия, что крайне важно для авиационных и автомобильных шпилек.

После печи крепеж проходит испытания на разрыв, которые подтверждают его высокий класс прочности 8.8, 10.9 или 12.9. Использование улучшенной стали экономит металл, так как можно применять метизы меньшего диаметра для тех же задач.

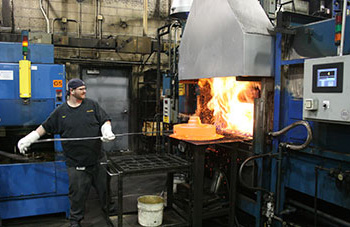

Темп отвода тепла определяет полноту превращения аустенита в мартенсит и глубину упрочненного слоя. Вода обеспечивает максимально быстрое падение температуры, что подходит для простых углеродистых сталей с низкой прокаливаемостью. Но слишком резкое охлаждение часто провоцирует появление микротрещин на поверхности и сильное коробление длинных валов.

Для легированных сталей типа 40Х чаще выбирают масло, так как в зоне критических температур оно действует мягче и медленнее. Это сохраняет целостность сложной геометрии заготовки и минимизирует внутренние напряжения. Правильный выбор среды зависит от химического состава сплава и массивности изделия.

Если охладить деталь недостаточно быстро, вместо прочного мартенсита образуется мягкая смесь перлита и феррита, которая не обеспечит нужной твердости. Мастер контролирует температуру ванны, потому что горячее масло или теплая вода охлаждают металл хуже. Циркуляция жидкости в емкости смывает паровую рубашку с поверхности заготовки и гарантирует равномерность процесса. Это исключает появление «мягких пятен» на зеркале детали, которые могут стать очагами износа.

Улучшенная сталь обладает твердостью в диапазоне 260–330 HB, что позволяет выполнять большинство операций резания без особых затруднений. В отличие от закаленного металла, который можно только шлифовать, улучшенные заготовки хорошо поддаются точению, фрезерованию и сверлению. Это позволяет изготавливать сложные детали с высокой точностью уже после завершения всех термических процедур.

Режущий инструмент при работе по такой стали служит долго, так как сорбитная структура не вызывает быстрого затупления кромок. Отсутствие внутренних напряжений гарантирует, что деталь не «поведет» после снятия слоя металла. Поверхность после резца приобретает отличную чистоту и не требует долгой доводки.

Подобный порядок работ выгоден при производстве длинных валов и шпинделей, где важно выдержать прямолинейность осей. Если сначала выполнить чистовую обработку, а затем провести закалку, деталь неизбежно деформируется от жара. Улучшение же «сырой» поковки с последующей финишной обточкой исключает брак по геометрии. Стружка при резании улучшенного металла выходит мелкой и легко удаляется из зоны контакта, что защищает станки.

Легирующие элементы радикально меняют кинетику распада аустенита и позволяют достигать глубокого упрочнения в массивных сечениях. Хром повышает сопротивляемость металла к окислению при нагреве и значительно увеличивает прокаливаемость стали. Это означает, что твердая структура образуется не только на поверхности, но и в самом центре вала диаметром 100-200 мм. Никель отвечает за ударную вязкость и пластичность, что делает металл менее чувствительным к низким температурам.

Сочетание этих металлов в марках типа 40ХН обеспечивает деталям исключительную надежность в суровых условиях. Добавки позволяют проводить закалку в мягких средах, что бережет заготовки от трещин.

Химический состав стали также влияет на температуру превращений, поэтому для каждой плавки настраивают индивидуальный режим в печи. Молибден в составе сплава предотвращает появление отпускной хрупкости, которая часто портит свойства хромистых сталей при медленном остывании. Когда в металле присутствуют эти компоненты, зерно при нагреве остается мелким, что повышает общую прочность изделия.

Хотя обе структуры имеют одинаковый фазовый состав, они различаются формой и распределением частиц цементита в ферритной матрице. Сорбит, который получается сразу после охлаждения (сорбитизация), имеет пластинчатое строение, где кристаллы напоминают тонкие вытянутые листы. Сорбит отпуска состоит из мелких округлых зерен (глобул), которые образуются при распаде мартенсита во время повторного нагрева до +600℃.

Зернистая форма включений обеспечивает металлу более высокую вязкость и сопротивление ударным нагрузкам. Такая структура считается более совершенной, так как исключает концентрацию напряжений на острых краях пластин. Улучшенная сталь с зернистым сорбитом служит в два раза дольше при интенсивных вибрациях.

Различия хорошо видны при металлографическом анализе под большим увеличением микроскопа. Пластинчатая структура делает сталь твердой, но склонной к хрупкому разрушению при перегрузках. Зернистый сорбит гарантирует плавное распределение сил внутри металла, что защищает детали от внезапных поломок. Специалисты термических участков стремятся получить именно зернистую фазу для всех ответственных деталей.

Искажение формы происходит из-за термических напряжений во время нагрева и фазовых превращений при резком охлаждении. Для сохранения прямолинейности длинные валы помещают в шахтные печи в вертикальном положении, чтобы собственный вес не вызывал прогиба раскаленного металла.

Погружение в закалочную ванну также проводят строго вертикально со скоростью, которая исключает односторонний тепловой удар. Если опускать деталь плашмя, одна ее сторона остынет быстрее другой, что приведет к необратимому изгибу дугой. Использование специальных подвесных приспособлений гарантирует свободную циркуляцию масла вокруг всей поверхности изделия.

После завершения цикла проводят проверку биения вала на плитах или в центрах станка. Если отклонение превышает допуск, выполняют правку на гидравлических прессах, пока металл еще сохраняет остаточное тепло после отпуска. Теплый металл более пластичен, поэтому риск появления трещин при выпрямлении минимален. Для выравнивания температурного поля внутри заготовки термисты часто используют предварительный подогрев перед закалкой.

Чугун содержит большое количество углерода и кремния, что снижает температуру плавления и меняет положение критических точек на диаграмме превращений. Нагрев под закалку для серого чугуна проводят при +850–900℃, но выдержка должна быть короче, чтобы не допустить нежелательного роста графитовых включений.

Высокий отпуск для чугунных деталей выполняют при температурах +400–500℃, что ниже аналогичных параметров для стали. Подобный режим обеспечивает снятие литейных напряжений и частичную графитизацию цементита, что повышает вязкость отливок. Процесс превращает хрупкий чугун в прочный конструкционный материал, способный работать в узлах трения станков.

Охлаждение чугуна после печи проводят крайне осторожно, часто используя подогретое масло или струю воздуха для исключения раскалывания детали. В структуре улучшенного чугуна формируется мелкозернистая основа, которая отлично гасит звуковые волны и вибрации. Это свойство незаменимо для изготовления корпусов насосов и блоков цилиндров двигателей. Твердость поверхности после улучшения остается умеренной, что позволяет проводить финишную расточку отверстий с высокой точностью.

Нагрев стали в воздушной среде печи ведет к выгоранию углерода из поверхностного слоя и образованию толстого слоя окалины. Потеря углерода (обезуглероживание) делает поверхность мягкой, что сводит на нет весь эффект от последующей закалки.

Чтобы сохранить исходный химический состав сплава на всей глубине, в камеру подают инертные газы, азот или специальные эндогазы. Подобная среда вытесняет кислород и предотвращает окисление железа, поэтому детали выходят из печи чистыми и светлыми. Это позволяет оставлять минимальные припуски на финишную обработку и экономить дорогостоящий металл.

Использование защитных сред также исключает появление прижогов и поверхностных микротрещин, которые часто становятся центрами разрушения. Мастер контролирует состав атмосферы в реальном времени с помощью газоанализаторов для обеспечения стабильности процесса. В вакуумных печах стадия окисления отсутствует полностью, что идеально для прецизионных инструментов и авиационных компонентов. Чистая поверхность после печи улучшает адгезию защитных покрытий и придает изделиям эстетичный вид.

Проверка результатов начинается с замера твердости по методу Роквелла (шкала HRC) или Бринелля в нескольких точках на рабочих поверхностях. Полученные цифры должны строго соответствовать диапазону, указанному в чертеже, что подтверждает правильность выбора режимов.

Для ответственных заказов проводят механические испытания на ударную вязкость (KCU или KCV) на образцах-свидетелях из той же партии металла. Это гарантирует, что деталь не лопнет при эксплуатации под нагрузкой из-за скрытой хрупкости. Визуальный осмотр под боковым светом выявляет отсутствие трещин и короблений на длинных изделиях.

В лабораторных условиях изготавливают микрошлифы для изучения структуры металла под микроскопом при увеличении 500х. Мастер подтверждает наличие мелкозернистого сорбита и отсутствие игл мартенсита или пятен феррита. Магнитная или цветная дефектоскопия позволяет обнаружить невидимые глазу поверхностные дефекты после термического удара. Систематический мониторинг параметров печей и ванн исключает случайный брак в серийном производстве.
