Печи анодные

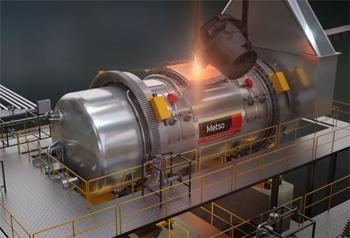

Наклонный механизм анодной печи обеспечивает контролируемое перемещение корпуса для выпуска очищенного металла или скачивания шлака. Конструкция включает массивный зубчатый венец, который опоясывает цилиндрический барабан и входит в зацепление с ведущей шестерней многоступенчатого редуктора.

Электродвигатель через частотный преобразователь плавно меняет угол наклона, чтобы поток расплава оставался стабильным на протяжении всего процесса разливки. Точное позиционирование сливного отверстия позволяет минимизировать разбрызгивание меди и защищает футеровку носка от преждевременной эрозии скоростным потоком.

Опорные бандажи печи вращаются на стальных роликах с усиленными подшипниковыми узлами, которые выдерживают нагрузку более 500 т. Для вымывания пыли и охлаждения зон трения автоматические станции подают в систему смазки масло под избыточным давлением. Программное управление предотвращает самопроизвольное опрокидывание сосуда через применение мощных электромагнитных тормозов на валах привода. Цифровая индикация на пульте показывает положение корпуса с точностью до 0,1 градуса.

Процесс восстановления, или дразнения расплава меди проводят для удаления избыточного кислорода из жидкой меди перед ее разливкой в аноды. В ванну через погружные стальные трубки (фурмы) подают восстановитель, в качестве которого используют природный газ или мазут.

Взаимодействие углеводородов с оксидами меди приводит к химическим реакциям, когда кислород связывается в углекислый газ и водяной пар. Газы выходят на поверхность и уносятся системой вытяжной вентиляции. Старый метод использования деревянных бревен (поляризацию) всё чаще заменяют газовым впрыском из-за его более высокой эффективности и экологичности.

Контроль содержания кислорода осуществляют через отбор проб и экспресс-анализ на автоматических установках. Процесс ведут до момента, когда концентрация примеси падает ниже 0,1%, что обеспечивает высокую электропроводность будущего металла. Если фазу восстановления завершают преждевременно, аноды получаются хрупкими и имеют пористую структуру после застывания.

Для внутренней футеровки анодных печей выбирают периклазохромитовые кирпичи на прямой связке, которые обладают высокой стойкостью к агрессивному воздействию расплавов меди. Этот материал выдерживает термические удары и механическое истирание при перемешивании ванны газовыми струями.

Толщина рабочего слоя в зоне шлакового пояса достигает 450 мм, так как именно здесь происходят наиболее интенсивные химические реакции. Между рядами кирпичей оставляют температурные швы, которые заполняют тонкими стальными пластинами или огнеупорным раствором. Стальной кожух защищают дополнительным слоем теплоизоляционных плит из керамического волокна.

Качество кладки напрямую влияет на межремонтный интервал оборудования, который при правильной эксплуатации составляет от 2 до 4 лет. В районе фурменных отверстий и сливных окон используют массивные блоки из плавленого огнеупора с минимальной пористостью. Это предотвращает просачивание металла в структуру кирпича и исключает разрушение стенки при кристаллизации меди внутри пор.

Системы дожигания нейтрализуют горючие компоненты и токсичные соединения, которые образуются в процессе плавления и восстановления меди. Газы из печи содержат значительное количество оксида углерода и остатков несгоревших углеводородов, поэтому их направляют в специальную камеру с дополнительными горелками.

При температуре +1100℃ происходит полное окисление вредных веществ до безопасного углекислого газа и паров воды. Процесс предотвращает загрязнение атмосферы и исключает риск взрыва газовоздушной смеси в дымоходах и фильтрах. Тепловую энергию от факела часто используют в котлах-утилизаторах для выработки производственного пара.

Автоматика контролирует содержание свободного кислорода на выходе из камеры дожигания для поддержания оптимального режима горения. Если тяга в системе падает, датчики давления подают сигнал на увеличение оборотов дымососа. Газоходы изготавливают из жаропрочной стали и футеруют изнутри. Тонкая очистка в рукавных фильтрах на финальной стадии задерживает мельчайшие частицы оксидов металлов.

Автоматический заливочный узел синхронизирует выпуск металла из анодной печи с движением форм на вращающемся колесе. Между печью и каруселью устанавливают промежуточный ковш-дозатор, который оснащают тензометрическими датчиками веса.

Электроника замеряет массу расплава и плавно меняет угол наклона печи для поддержания стабильного уровня в приемной емкости. Когда очередная изложница встает под носок, заливочный механизм выдает порцию металла весом до 400 кг с точностью 1%. Контроль обеспечивает получение анодов с одинаковой толщиной, что важно для последующего электролитического рафинирования.

Программное обеспечение учитывает время кристаллизации меди и регулирует скорость вращения карусели в зависимости от интенсивности плавки. Специальные лазерные датчики проверяют полноту заполнения каждой формы и обнаруживают возможные переливы. Если деталь имеет дефект геометрии, система помечает ее для автоматической выбраковки на этапе выгрузки. Для ускоренного охлаждения и формирования ровной верхней грани поверхность металла в изложнице орошают водяным туманом.

Пористые огнеупорные вставки монтируют в донной части печи для подачи азота или аргона в толщу расплавленного металла. Струи мелких пузырьков газа обеспечивают интенсивное перемешивание ванны, что выравнивает температуру и химический состав по всему объему.

Процесс ускоряет растворение легирующих добавок и способствует всплытию неметаллических включений в слой шлака. Донная продувка сокращает время цикла плавки на 20% по сравнению со стационарным хранением металла без перемешивания. Подобная технология позволяет получать однородную медь высокого качества для производства ответственных токопроводящих деталей.

Конструкция вставок исключает протекание металла внутрь газовых каналов благодаря очень малому диаметру пор. Газ подают под давлением 0,6МПа, которое постоянно контролируют манометры в автоматическом режиме. Если пробка начинает зарастать настылями, система увеличивает напор для восстановления проходимости. Срок службы пористых элементов составляет около 50 плавок, их заменяют во время плановых осмотров футеровки.

Для защиты металлических форм от приваривания расплава на их внутреннюю поверхность наносят разделительное покрытие из баритового концентрата (сульфата бария). Суспензию распыляют автоматическими форсунками, когда пустые изложницы возвращаются по кругу к заливочному узлу.

Слой барита создает надежный барьер, который выдерживает тепловой удар от жидкой меди с температурой +1150℃. Влага из состава мгновенно испаряется за счет остаточного тепла формы, поэтому покрытие становится сухим и прочным еще до контакта с расплавом. Без такой подготовки извлечение тяжелого анода невозможно без повреждения дорогостоящей оснастки.

Для обеспечения легкого съема отливки и получения гладкой поверхности толщину защитного слоя регулируют программно. Излишки порошка удаляют вращающимися щетками или сжатым воздухом перед каждым циклом нанесения нового покрытия. Изложницы отливают из серого чугуна или меди с обязательным водяным охлаждением для защиты от перегрева. Регулярная проверка целостности литейных форм позволяет вовремя заметить трещины или коробление металла.

Водоохлаждаемые кессоны защищают кладку вокруг отверстий для подачи воздуха и газа от быстрого разрушения в зоне горения. Температура факела достигает +1600℃, что вызывает плавление даже самых стойких огнеупоров при прямом воздействии. Стальные или медные блоки с внутренними каналами для воды отводят избыточный жар и сохраняют геометрию технологических каналов.

Процесс предотвращает прогар корпуса печи в наиболее нагруженных местах и обеспечивает герметичность ввода фурм. Использование принудительного охлаждения позволяет эксплуатировать печь в непрерывном режиме без частых остановок на ремонт фурменного пояса.

Система контроля отслеживает проток и температуру воды в каждой ветке контура отдельно через сеть датчиков. Если давление в магистрали падает, автоматика мгновенно перекрывает подачу газа и включает аварийное оповещение. Для защиты от накипи используют химически очищенную воду с добавлением антикоррозионных присадок. Для снижения тепловых потерь расплава поверхность кессонов со стороны печи закрывают тонким слоем огнеупорной набивки.

Современная система ЧПУ мониторит температуру металла и газов, давление в фурмах, расход топлива и массу печи в реальном времени. Информация от сотен датчиков поступает в центральный контроллер, который оптимизирует подачу энергии для соблюдения заданного графика нагрева.

Программное обеспечение рассчитывает оптимальный момент начала восстановления на основе данных спектрального анализа проб. Автоматика управляет приводами заслонок и дымососов для поддержания нейтрального давления внутри агрегата. Это исключает выбросы вредных газов в помещение цеха и предотвращает подсос лишнего воздуха.

Визуализация процесса на мониторах позволяет оператору следить за состоянием всех узлов оборудования: от насосов смазки до температуры подшипников. Система архивирует данные каждой плавки, что важно для анализа причин отклонений от технологии или перерасхода ресурсов. Электронные помощники выдают рекомендации по дозировке флюсов и легирующих элементов исходя из текущего химсостава меди.

Шлаковое окно, или порог, располагают в торцевой части печи выше уровня зеркала металла для удаления жидких нечистот методом перелива. Когда корпус печи наклоняют в сторону шлакового пролета, легкие окислы и примеси стекают по футерованному желобу в чаши-шлаковозницы.

Отверстие имеет массивную раму из жаропрочного чугуна со сменными защитными плитами, которые принимают на себя основной износ. Ширину проема рассчитывают таким образом, чтобы обеспечить быстрый сход густых шлаков без образования заторов. После завершения операции окно закрывают огнеупорной дверцей, чтобы сохранить тепло внутри агрегата.

В зоне порога устанавливают дополнительные газовые горелки для поддержания текучести шлака в момент его выпуска. Если нечистоты застынут на краю, это помешает плотному закрытию печи и вызовет потери энергии. Остатки настылей удаляют механическими резцами или пневматическими ломами во время технологических пауз. Состояние футеровки порога проверяют ежедневно, так как контакт с агрессивными оксидами быстро разрушает кирпич.

Кислородно-топливные горелки используют технический кислород вместо атмосферного воздуха, что значительно повышает температуру пламени и скорость нагрева. Отсутствие балластного азота уменьшает объем отходящих газов в 4 раза, поэтому нагрузка на систему фильтрации и дымоходы падает. Энергия расходуется более эффективно, так как тепло не тратится на бесполезный прогрев воздуха, что экономит до 30% топлива.

Такая технология позволяет сократить время плавления шихты и быстрее выводить печь на рабочий режим после загрузки. Компактные размеры факела обеспечивают локализацию жара в центре ванны и защищают свод от перегрева.

Система управления горелками плавно меняет соотношение газа и кислорода для создания восстановительной или окислительной атмосферы в зависимости от стадии процесса. Это дает возможность проводить рафинирование меди без использования дополнительных фурм в некоторых режимах работы. Внутренние сопла горелок изготавливают из нержавеющей стали с водяным охлаждением.

Для минимизации загрязнения расплава используют графитированные электроды и анодные блоки с высокой механической прочностью и низкой зольностью. Если материал крошится или вступает в нежелательные реакции, частицы углерода попадают в ванну и нарушают химический состав меди. Контроль плотности и электропроводности блоков на этапе их производства гарантирует стабильность работы печи.

Поверхность электродов защищают от окисления на воздухе специальными обмазками или используют системы автоматического регулирования глубины погружения. Это снижает расход дорогостоящего графита и сохраняет чистоту зеркала расплава.

Шлам и продукты износа анодов собираются на поверхности в виде легкого налета, который периодически удаляют вместе с печным шлаком. При использовании самообжигающихся электродов автоматика следит за скоростью коксования массы внутри стального кожуха, что помогает предотвратить прорывы сырой пасты. Качество токоподводов обеспечивает равномерное распределение плотности тока по всему сечению проводника.
