Муфельные печи

Выбор материала рабочей камеры определяет требуемый температурный режим и химическая активность обрабатываемых заготовок. Чаще всего применяют керамику на основе корунда или муллита, потому что эти составы выдерживают нагрев до +1600℃ и сохраняют высокую механическую прочность.

Кварцевые муфели используют в лабораторных целях, так как они обладают идеальной химической чистотой и позволяют видеть состояние металла через прозрачные стенки. Если процесс предполагает работу с агрессивными расплавами, камеру изготавливают из карбида кремния или графита. Подбор правильной основы исключает попадание посторонних примесей в структуру сплава.

Корпус вставки должен иметь минимальную пористость, чтобы предотвратить поглощение газов и паров металлов во время проведения термических циклов. Высокая плотность материала обеспечивает долговечность узла и позволяет проводить процедуру дегазации перед началом ответственных операций. Керамические муфели часто снабжают ребрами жесткости, которые предотвращают прогиб свода под собственным весом при экстремальном разогреве.

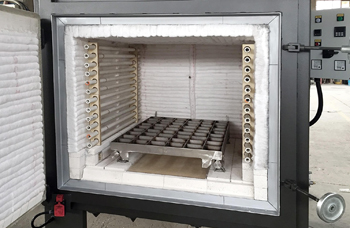

Расположение нагревательных элементов определяет однородность теплового поля и скорость достижения заданной рабочей температуры внутри муфеля. Чаще всего проволочные спирали наматывают непосредственно на внешнюю поверхность керамической вставки, и они передают энергию через стенку камеры.

В высокотемпературных моделях нагреватели монтируют в специальные открытые пазы внутри футеровки, чтобы инфракрасное излучение попадало прямо на заготовку. Такая схема позволяет значительно сократить время выхода на режим и повышает общую энергоэффективность термического оборудования. Количество независимых зон нагрева зависит от длины рабочей камеры и от сложности требуемого температурного графика.

Для фиксации элементов используют керамические трубки или крючки, которые исключают провисание витков проволоки при сильном разогреве металла. Если конструкция предполагает работу с агрессивными газами, нагреватели полностью изолируют от рабочего объема герметичным слоем огнеупорного состава. Для исключения температурного перекоса и деформации заготовок мощность распределяют равномерно по всем четырем сторонам муфеля.

Герметичность рабочей камеры предотвращает проникновение атмосферного кислорода к разогретым деталям и защищает нагревательные элементы от паров металла. Когда внутри муфеля создают избыточное давление инертного газа, риск окисления поверхности заготовок снижается до минимальных значений. Это позволяет получать чистую поверхность инструмента без образования темной окалины, которая требует долгой механической очистки.

Плотные стенки муфеля также удерживают технологические газы при проведении процессов цементации или азотирования стальных изделий. Если в корпусе возникнут трещины, эффективность термообработки упадет, и тогда энергопотребление печи возрастет из-за притока холодного воздуха.

Для обеспечения плотного прилегания двери используют прокладки из огнеупорного волокна или силиконовые уплотнители с принудительным водяным охлаждением. Все монтажные отверстия для термопар и вводов газа снабжают герметичными фланцами, которые выдерживают перепады давления. Высокая плотность муфельной вставки исключает диффузию вредных примесей из внешней футеровки в зону расположения обрабатываемых изделий.

Керамические муфели обладают высокой хрупкостью, поэтому резкие перепады температур могут вызвать появление глубоких трещин и полное разрушение вставки. Для защиты материала программа ограничивает скорость нагрева и охлаждения до значений 2–5℃ в минуту. Плавный подъем температуры позволяет теплу равномерно распределиться по всей толщине стенки, что уменьшает внутренние механические напряжения.

Многие современные печи снабжают режимом предварительного подогрева, который готовит камеру к приему раскаленных заготовок или тиглей. Использование современных композитных материалов с низким коэффициентом термического расширения значительно повышает ресурс работы всего нагревательного блока.

Дверь печи открывают только при снижении температуры до безопасного уровня, чтобы поток холодного воздуха не вызвал мгновенный тепловой удар. Если технология требует быстрой выгрузки деталей, муфель снабжают защитными экранами или дополнительными футеровочными слоями. Между корпусом печи и керамической камерой оставляют компенсационные зазоры, которые заполняют мягким минеральным волокном для гашения вибраций.

При нагреве заготовок со следами консервационной смазки или восковых моделей в муфеле происходит выделение токсичных дымов и паров углеводородов. Система вытяжки удаляет эти продукты из рабочей зоны через специальное отверстие в задней стенке или своде печи. Это предотвращает оседание сажи на стенках муфеля и защищает нагревательные элементы от химической коррозии и нагара.

Мощный вентилятор создает небольшое разрежение внутри камеры, которое исключает выброс продуктов сгорания в помещение производственного цеха. Наличие чистой атмосферы в камере необходимо для стабильного протекания процессов закалки и отпуска без порчи внешнего вида деталей.

Вытяжные каналы снабжают каталитическими дожигателями, которые превращают вредные органические соединения в безопасный углекислый газ и воду. Автоматика регулирует интенсивность отсоса в зависимости от текущей температуры и стадии технологического цикла для оптимизации теплопотерь. Регулярная очистка патрубков от липких отложений сохраняет высокую пропускную способность системы и защищает двигатель от перегрева.

Фехралевые нагреватели - спирали из сплава железа, хрома и алюминия, которые работают при температурах до +1350℃. Этот материал обладает высоким электрическим сопротивлением и стоит дешевле аналогов, поэтому его часто выбирают для стандартных печей. Но фехраль становится хрупкой после первого обжига, и ее нельзя подвергать даже легким механическим ударам или вибрациям.

Нагреватели из карбида кремния имеют форму массивных стержней и способны выдерживать экстремальный разогрев до +1500℃ и выше. Они обладают высокой жесткостью и долговечностью, но требуют использования специальных трансформаторов для плавной регулировки напряжения.

Карбидокремниевые элементы постепенно меняют сопротивление в процессе эксплуатации, этот процесс называют эффектом старения материала. Система управления должна компенсировать этот процесс изменением параметров тока для поддержания стабильной мощности нагрева. Фехралевые проволоки легче монтировать в сложные пазы муфеля, так как они сохраняют гибкость до начала эксплуатации. Для защиты металлических сплавов от быстрого перегорания на них наносят специальные покрытия или используют защитные чехлы из керамики.

Визуальный осмотр внутренних стенок камеры проводят перед каждым пуском оборудования для обнаружения трещин, сколов или следов оплавления керамики. Со временем агрессивные пары металлов могут вступать в реакцию с материалом муфеля, что приводит к истончению перегородок и потере герметичности.

Для точной оценки состояния футеровки используют ультразвуковые дефектоскопы, которые позволяют измерить толщину стенок без разборки всего нагревательного блока. Если на поверхности появились глубокие борозды от тиглей, их заделывают высокотемпературным цементом для предотвращения дальнейшего разрушения.

Наличие посторонних пятен на футеровке свидетельствует о попадании масла или других загрязнений, которые могут негативно влиять на качество термообработки. Для очистки применяют метод выжигания при пустой камере, когда органические остатки превращаются в пепел при высокой температуре. Специальные датчики давления могут фиксировать рост пористости материала, что служит сигналом для плановой замены муфельной вставки.

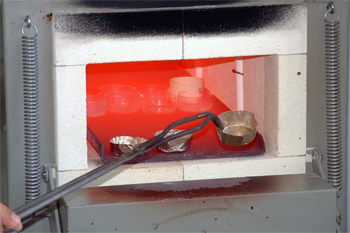

Специальные подставки и тигли защищают дно муфеля от механических повреждений и предотвращают прямой контакт металла с разогретой керамикой. Если раскаленная деталь коснется стенки, может произойти локальная химическая реакция или прилипание заготовки к футеровке.

Подставки изготавливают из жаропрочных сплавов или корунда, и они обеспечивают свободную циркуляцию воздуха под нижней поверхностью изделия. Это гарантирует равномерный прогрев детали со всех сторон и исключает появление температурных пятен на поверхности. Тигли используют для плавки небольших объемов металла или проведения химико-термической обработки в порошковых средах.

Емкости снабжают плотными крышками для удержания активных компонентов внутри объема и защиты окружающей среды от агрессивных испарений. Форма и размер оснастки должны соответствовать габаритам муфеля, чтобы оставался зазор 10–20 мм для свободного движения тепловых потоков. Материал тигля подбирают с учетом температуры плавления заготовки - для исключения прогорания дна и утечки расплава в камеру.

Система безопасности включает несколько независимых контуров, которые мгновенно обесточивают нагреватели при возникновении внештатной ситуации. Главный датчик положения двери разрывает силовую цепь в момент открытия печи, чтобы защитить персонал от удара током и воздействия жара.

Электронный терморегулятор имеет дополнительный канал контроля, который срабатывает при превышении максимально допустимой температуры на 10–15℃. Это предотвращает расплавление муфеля и выход из строя дорогостоящих нагревательных элементов при поломке основного контроллера. Все блокировки имеют световую индикацию на панели управления для быстрой диагностики причины остановки процесса.

Специальные датчики тока следуют за состоянием каждой фазы и отключают питание при обнаружении короткого замыкания или утечки на землю. В случае обрыва термопары автоматика переходит в режим аварийного останова для исключения бесконтрольного роста мощности нагрева. Если система охлаждения корпуса выйдет из строя, датчик температуры обшивки также заблокирует работу печи до устранения неисправности.

Волокнистые муфельные вставки изготавливают методом вакуумного формования из высокочистых керамических волокон на основе оксида алюминия. Этот материал обладает в пять раз меньшей массой по сравнению с плотной керамикой, что значительно снижает нагрузку на каркас и упрощает монтаж. Низкая тепловая инерция волокна позволяет печи нагреваться до +1100℃ всего за 15–20 минут, что экономит до 30% электроэнергии.

Такие камеры идеально подходят для циклической работы, когда за одну смену требуется провести несколько разных процессов термообработки. Волокнистая структура отлично гасит термические напряжения, поэтому такие муфели практически не подвержены растрескиванию при резком охлаждении.

Поверхность вставки покрывают специальным упрочняющим составом, который предотвращает выдувание волокон потоком воздуха и повышает износостойкость стенок. Высокая пористость материала обеспечивает превосходную теплоизоляцию, и это позволяет уменьшить габариты печи при сохранении большого рабочего объема. Внутренняя полость муфеля легко поддается механической обработке для установки датчиков или ввода технологических газов.

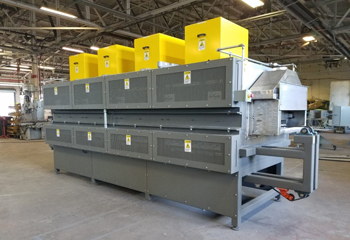

Для качественной термообработки длинных валов или прутков муфельную печь разделяют на несколько независимых зон нагрева по всей длине камеры. Каждая секция имеет собственную термопару и отдельный силовой блок управления, который поддерживает заданную температуру в своем секторе. Это позволяет компенсировать теплопотери через торцевые заглушки или двери и создать однородное тепловое поле с точностью до 3℃.

Программа управления синхронизирует работу всех зон, обеспечивая плавный и одновременный прогрев всей массы металла. Такая схема исключает температурный перекос, который считается главной причиной деформации и искривления длинномерных изделий.

Вдоль муфеля устанавливают дополнительные отражатели из жаропрочной стали, которые перераспределяют инфракрасное излучение в сторону центральной части заготовки. Специальные циркуляционные вентиляторы в своде печи создают направленный поток горячего воздуха для выравнивания температуры в вертикальной плоскости. Контроль равномерности проводят с помощью калибровочной рамы с набором эталонных датчиков. Он обязателен перед началом серийного выпуска продукции.

Газовая рампа обеспечивает точную дозировку и безопасную подачу защитных газов в рабочее пространство муфеля для создания контролируемой атмосферы. Узел включает в себя регуляторы давления, электронные расходомеры и систему электромагнитных клапанов для управления потоками азота или аргона. Это позволяет полностью вытеснить кислород из камеры перед началом нагрева, и это предотвращает обезуглероживание стали и появление окалины.

Рампа снабжена фильтрами тонкой очистки, которые задерживают влагу и посторонние примеси из заводской магистрали. Подготовка газовой среды необходима для получения идеально чистой поверхности деталей при светлом отжиге или пайке.

Для работы с горючими газами в конструкцию встраивают обратные клапаны и свечи дожига, которые исключают взрыв внутри трубопровода или камеры. Автоматика постоянно мониторит концентрацию газов на выходе из печи и корректирует расход для поддержания заданного потенциала атмосферы. Все соединения рампы проходят проверку на герметичность под избыточным давлением для исключения утечек в помещение цеха.

Мощность понижающего трансформатора рассчитывают исходя из максимальной рабочей температуры печи и суммарного сопротивления всех нагревательных элементов. Устройство позволяет плавно менять напряжение в зависимости от стадии технологического цикла для точного соблюдения температурного графика.

При холодном пуске трансформатор обеспечивает повышенный ток для быстрого разогрева массивного муфеля и футеровки. На стадии выдержки мощность снижают до 15–20% от номинала, и это позволяет поддерживать температуру с высокой точностью без перерасхода энергии. Использование трансформаторной схемы защищает нагреватели из карбида кремния от резких бросков напряжения.

Габариты и тип охлаждения трансформатора выбирают с учетом длительности непрерывной работы оборудования в многосменном режиме. Узел снабжают датчиками температуры обмоток и автоматическими выключателями для защиты от перегрузок и короткого замыкания. Силовые шкафы располагают на некотором удалении от печи для исключения их перегрева от инфракрасного излучения корпуса.
