Отжиг металла

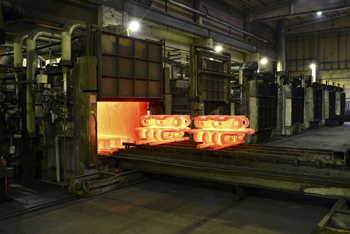

Скорость падения температуры определяет окончательную микроструктуру и механические свойства стального изделия. Когда заготовку оставляют в выключенной печи, тепло уходит крайне медленно из-за мощной теплоизоляции стенок камеры. Такой режим позволяет атомам углерода и железа занять наиболее устойчивые положения в кристаллической решетке без возникновения внутренних напряжений.

Медленный темп охлаждения гарантирует получение равновесной структуры перлита, которая обладает минимальной твердостью и максимальной пластичностью. Если извлечь деталь из нагревательного устройства слишком рано, возникнет температурный перепад между поверхностью и сердцевиной, что приведет к деформации или частичной закалке металла.

Процесс остывания часто занимает от 10 до 20 часов в зависимости от массы садки и габаритов изделий. В это время внутри металла завершаются все фазовые превращения, а излишки растворенных газов выходят на поверхность. Контроль температуры ведут по цифровым датчикам, которые фиксируют снижение жара со скоростью не более 30–50℃ в час. Такая выдержка исключает появление хрупких участков и делает материал однородным во всем объеме.

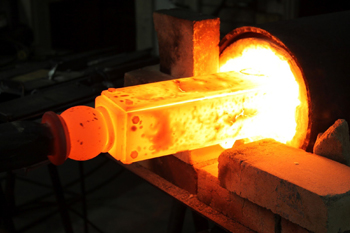

Массивные стальные и чугунные детали после литья часто имеют дефект в виде ликвации, когда химические элементы распределяются в объеме металла неравномерно. Диффузионный или гомогенизирующий отжиг проводят при экстремальных температурах, около +1100–1200℃, в течение длительного времени.

Под действием интенсивного жара атомы легирующих добавок приобретают высокую подвижность и начинают перемещаться из зон с высокой концентрацией в зоны с низким содержанием веществ. В результате химический состав выравнивается на микроскопическом и макроскопическом уровнях, что делает свойства заготовки одинаковыми во всех точках.

Длительность выдержки при таком нагреве может составлять от 10 до 50 часов, потому что процесс диффузии в твердом металле протекает очень медленно. При расчете режима учитывают риск роста зерна, поэтому после гомогенизации всегда проводят дополнительную термообработку для измельчения структуры. Использование защитных сред в печи предотвращает глубокое окисление и выгорание углерода при высоких температурах.

Инструментальные стали с содержанием углерода более 0.8% после стандартного проката имеют структуру пластинчатого перлита, которая отличается высокой твердостью и плохой обрабатываемостью. Сфероидизация превращает эти пластины цементита в мелкие округлые зерна — зернистый перлит.

Для этого заготовки нагревают до температуры чуть выше +720℃ и выдерживают несколько часов с последующим очень медленным охлаждением. После такой трансформации твердость металла падает, а податливость резцу или сверлу возрастает в несколько раз. Режущий инструмент при обработке такой стали служит дольше, так как он не встречает жесткого сопротивления пластинчатых включений.

Зернистая структура также подготавливает сталь к финишной закалке, потому что округлые частицы углерода растворяются в аустените более равномерно. Это снижает риск появления закалочных трещин и деформаций в готовых фрезах, ножах или штампах. Когда металл проходит через этот этап, его вязкость увеличивается, что предохраняет рабочую кромку от выкрашивания при ударных нагрузках. Процесс требует точного поддержания температуры в узком диапазоне, иначе сфероидизация пройдет не полностью.

При холодной деформации металла (волочении, штамповке) зерна стали вытягиваются и разрушаются, что вызывает резкое повышение твердости и хрупкости — эффект наклепа. Рекристаллизационный отжиг проводят для восстановления исходных свойств материала путем образования новых, правильных кристаллов.

Заготовку нагревают до +600–700℃, при которой в деформированной структуре зарождаются центры роста свежих зерен. Температура процесса должна быть выше порога рекристаллизации, но ниже точек фазовых превращений в твердом состоянии. После выдержки металл снова становится мягким и вязким, что позволяет продолжать дальнейшее изменение его формы без риска разрыва.

Данная технология помогает проводить многократную вытяжку тонкой проволоки или листов без потери их целостности. Охлаждение после нагрева можно выполнять на воздухе, так как структура уже стабилизировалась на атомарном уровне. Специалисты подбирают время процесса исходя из степени предварительного обжатия металла: чем сильнее деформация, тем быстрее идет рост новых кристаллов. Проверка качества включает испытания на относительное удлинение и замер твердости по Бринеллю.

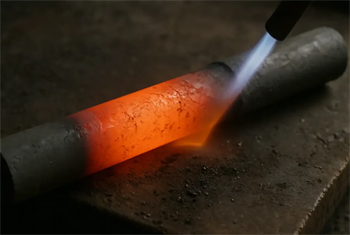

Сварка вызывает локальный нагрев и быстрое остывание шва, что порождает мощные внутренние силы в зоне соединения деталей. Эти напряжения стремятся деформировать раму или резервуар, а также могут вызвать самопроизвольное разрушение стыка через некоторое время.

Низкий или стабилизирующий отжиг проводят при температурах +200–500℃ без изменения микроструктуры стали. Тепловое воздействие позволяет атомам в зоне шва переместиться в более равновесные положения, что «расслабляет» металл и выравнивает внутреннее давление. Конструкция сохраняет свою геометрическую форму в течение всего срока эксплуатации.

Процесс обязателен для крупногабаритных сварных узлов, которые подвергают финишной механической обработке. Если не снять напряжения, после фрезерования плоскостей деталь может «повести» на несколько миллиметров, что сделает сборку невозможной. Время выдержки в печи зависит от толщины стенок и сложности конфигурации изделия. Охлаждение проводят вместе с печью для исключения новых температурных скачков.

Классический отжиг требует крайне медленного охлаждения на всем интервале температур, что растягивает процесс на сутки и более. Изотермический метод предполагает быстрый перенос раскаленной заготовки в другую печь или соляную ванну с температурой +650–700℃.

Металл выдерживают при этом постоянном нагреве до полного распада аустенита в ферритно-перлитную смесь. Когда превращение завершается, деталь можно охлаждать на воздухе с любой скоростью без риска закалки. Такой подход экономит до 50% времени и электроэнергии при сохранении всех преимуществ термического смягчения.

Метод идеально подходит для легированных сталей, которые склонны к подкаливанию при обычном печном остывании. Изотермическая выдержка обеспечивает более высокую однородность твердости по всему сечению детали по сравнению с обычным способом. Мастер настраивает режим так, чтобы поймать точку минимальной устойчивости аустенита для ускорения процесса. Инструментальные заготовки после такой обработки имеют отличную чистоту поверхности при точении.

Наличие на металле остатков масел, СОЖ, ржавчины или старой окалины мешает равномерному поглощению тепла во время нагрева. Загрязнения работают как теплоизоляторы, создавая локальные зоны недогрева, которые портят структуру металла.

Механическая очистка с помощью абразива удаляет все посторонние слои и открывает чистые поры стали для прямого контакта с атмосферой печи. Это обеспечивает стабильную скорость теплопередачи и гарантирует, что фазовые превращения начнутся одновременно по всей площади детали. Чистая поверхность также предотвращает впитывание вредных примесей вглубь заготовки при высоких температурах.

Если оставить жировые пятна, под действием жара они могут вызвать местное науглероживание или появление несмываемых прижогов. Окалина после пескоструйной обработки образуется более ровным и тонким слоем, который легче удалить после завершения отжига. Использование дробеструйных камер перед термическим циклом считается золотым стандартом подготовки ответственных деталей в авиастроении. Процесс очистки выявляет скрытые поверхностные дефекты, такие как закаты или волосовины, еще до начала дорогостоящей обработки.

Титановые, никелевые сплавы и некоторые марки нержавеющих сталей активно поглощают кислород, азот и водород при нагреве выше +400℃. Этот процесс ведет к образованию хрупкого газонасыщенного слоя (альфированного слоя), который резко снижает усталостную прочность изделий.

В вакуумных установках воздух полностью откачивают до давления 10^-3 или 10^-5 Па, что исключает контакт раскаленного металла с любыми газами. Отжиг в такой среде позволяет получать идеально светлые и чистые детали, не требующие последующего травления в кислотах. Отсутствие окисления сохраняет чистовые размеры прецизионных узлов в пределах допусков.

Нагрев в вакууме происходит за счет лучистой энергии от графитовых или металлических нагревателей, что обеспечивает высокую равномерность температурного поля. Программное управление позволяет реализовать сложные многоступенчатые циклы с высокой точностью. После завершения выдержки систему заполняют инертным газом для ускоренного, но безопасного охлаждения. Технология незаменима при производстве лопаток турбин, медицинских имплантатов и деталей вакуумной электроники.

Для меди, алюминия и латуни отжиг проводят для возвращения пластичности после деформации, но механизмы превращений в них отличаются от процессов в стали. В цветных металлах отсутствуют фазовые переходы в твердом состоянии, поэтому упрочнение и смягчение зависят только от процессов рекристаллизации. Температуры отжига значительно ниже: для алюминия они составляют +300–400℃, а для меди — около +500–600℃.

Скорость охлаждения для большинства цветных сплавов не имеет решающего значения, поэтому их можно остужать даже в воде для ускорения процесса. Однако для латуней и бронз часто выбирают медленное охлаждение для предотвращения появления внутренних трещин.

Медные детали после отжига в обычной атмосфере мгновенно покрываются темным слоем окислов, поэтому для них часто применяют печи с защитной средой или отжиг в водяном паре. Алюминиевые заготовки требуют особого контроля жара, так как близость температуры плавления может вызвать оплавление кромок или пережог. Процесс позволяет изготавливать сложные радиаторы, теплообменники и элементы точной механики из мягких сплавов.

Если в процессе предыдущей ковки или закалки металл нагрели значительно выше нормы, зерна стали сильно укрупняются, что делает материал хрупким и ненадежным. Такой дефект называют перегревом, и он проявляется в виде грубого кристаллического излома детали.

Полный отжиг с нагревом на 30–50℃ выше верхней критической точки позволяет запустить процесс перекристаллизации. Старая крупнозернистая структура разрушается, и на ее месте формируются новые мелкие кристаллы аустенита, которые при медленном охлаждении превращаются в мелкозернистый перлит. Подобная процедура возвращает металлу его паспортные механические свойства и вязкость.

Важно понимать грань между перегревом и пережогом: если по границам зерен начались плавление и окисление, отжиг уже не поможет. Мастер оценивает состояние заготовки по микрошлифам или по результатам контрольного удара. После исправления структуры отжигом деталь можно снова подвергать закалке или механической обработке. Метод позволяет спасать дорогие поковки и отливки, которые пострадали от нарушения температурного режима на других участках.

Нагрев в расплавах солей обеспечивает самую высокую равномерность передачи тепла, так как деталь соприкасается с жидкой средой всей площадью одновременно. Это полностью исключает возникновение «холодных» зон и температурных перекосов в деталях со сложным сечением.

Соляной слой обволакивает заготовку и работает как герметичная оболочка, защищая металл от контакта с кислородом при переносе. После такого процесса на поверхности отсутствует окалина, а выгорание углерода сводится к нулю. Технология идеальна для отжига мелких сверл, метчиков и калибров из высококачественных сталей.

Скорость нагрева в жидкостях в несколько раз выше, чем в воздушных печах, что повышает производительность термического участка. Соляные ванны позволяют легко контролировать процесс по времени погружения, исключая передержку металла под жаром. После завершения цикла детали промывают в горячей воде для удаления остатков солей, что одновременно служит мягким охлаждением. Использование разных составов солей дает возможность проводить отжиг в широком диапазоне температур.

Индукционный нагрев токами высокой частоты позволяет смягчать не всю деталь, а только конкретные участки, требующие последующей обработки или снятия напряжений. Например, на закаленном валу можно отжечь только концы для нарезания резьбы или сверления отверстий.

Энергия передается металлу мгновенно через электромагнитное поле, что сокращает время процесса до нескольких минут или даже секунд. Подобная селективность сохраняет высокую твердость основной части детали и исключает ее деформацию. Локальный отжиг часто применяют при ремонте оборудования для восстановления податливости металла в зонах износа.

Мастер настраивает мощность генератора и форму индуктора под конкретную задачу, обеспечивая точные границы зоны нагрева. После выключения тока деталь остывает на воздухе или в специальном термоизоляционном кожухе для замедления темпа теплоотдачи. Процесс отличается высокой чистотой и отсутствием масштабного образования окалины на поверхности. Использование ТВЧ-установок позволяет интегрировать термические операции прямо в поточные механические линии.

Для оценки качества выполненных работ специалисты применяют комплекс физико-механических тестов и металлографический анализ. Замер твердости по методу Бринелля — первичный индикатор: снижение показателей до паспортных значений для отожженной стали подтверждает мягкость металла.

Металлографическое исследование протравленных шлифов под микроскопом позволяет увидеть форму и размер зерен, а также распределение углеродных фаз. Если в структуре виден мелкозернистый перлит без пластинчатых включений и цементитной сетки, процесс признают успешным. Наличие крупных кристаллов или остатков старой фазы свидетельствует о нарушении технологии.

Дополнительно проводят испытания на ударную вязкость и статический изгиб на образцах-свидетелях из той же партии металла. Это подтверждает способность материала сопротивляться хрупкому разрушению после термического воздействия. В случае отжига под последующую штамповку выполняют тест на выдавливание для оценки пластических свойств листа. Ультразвуковая дефектоскопия помогает убедиться в отсутствии внутренних трещин и пустот в массивных поковках.
