Отжиговые машины

В рабочую камеру подают специальные защитные газы, чтобы полностью предотвратить окисление поверхности металла при воздействии высоких температур. Обычно выбирают очищенный азот, аргон или водород, которые эффективно вытесняют кислород и создают нейтральную или восстановительную среду внутри установки.

Когда раскаленная деталь контактирует с обычным атмосферным воздухом, на ней мгновенно образуется слой окалины. Этот дефект приводит к потере точных геометрических размеров, а также требует проведения долгой и затратной очистки в кислотных ваннах или на дробеметных стендах. Применение герметичных корпусов позволяет сохранить исходный блеск заготовок и исключить выгорание углерода из поверхностного слоя стали, что сохраняет твердость материала.

Система управления контролирует избыточное давление газа через автоматические клапаны и прецизионные датчики расхода. Перед началом загрузки новой партии изделий камеру продувают интенсивным потоком среды, чтобы быстро удалить остатки атмосферной влаги и посторонних паров. Специальные газоанализаторы следят за концентрацией примесей в реальном времени, а затем блокируют нагрев при обнаружении опасных отклонений. Расчет объема подачи газа значительно снижает эксплуатационные затраты на расходные материалы.

Для достижения экстремально высоких температур в электрических отжиговых машинах устанавливают нагревательные элементы из дисилицида молибдена или карбида кремния. Эти материалы сохраняют свою механическую прочность и стабильное электрическое сопротивление даже при нагреве до +1700℃.

Нагреватели монтируют на боковых стенках и своде камеры с помощью специальных керамических держателей, которые исключают возникновение короткого замыкания на металлический корпус. Чтобы обеспечить равномерное распределение теплового излучения, элементы располагают в шахматном порядке или в виде непрерывных зигзагообразных лент. Качественные сплавы обладают высокой стойкостью к окислению, поэтому они служат в несколько раз дольше обычных нихромовых спиралей.

Мощность каждой группы нагревателей регулируют через тиристорные блоки управления, которые плавно меняют напряжение в зависимости от показаний термопар. Когда станок выходит на заданный режим, автоматика поддерживает баланс энергии с погрешностью не более 1℃. В газовых модификациях применяют горелки скоростного типа, которые создают факел с высокой кинетической энергией для интенсивного перемешивания воздуха. Стенки камеры вокруг горелочных устройств футеруют массивными блоками из литого муллитокорундового огнеупора.

Современные отжиговые машины футеруют матами из керамического волокна на основе оксидов алюминия и кремния, потому что этот материал имеет в 5 раз меньшую теплопроводность по сравнению с огнеупорным кирпичом. Малая плотность изоляции позволяет значительно уменьшить массу оборудования и отказаться от строительства мощных фундаментов в цехе.

Волокнистые модули обладают низкой тепловой инерцией, поэтому печь нагревается до рабочей температуры в 3 раза быстрее. Это экономит до 20% электроэнергии при прерывистом режиме эксплуатации, когда установку часто отключают в конце смены. Керамическая вата легко выдерживает резкие тепловые удары, когда в раскаленное пространство помещают холодную садку металла.

Монтаж такой защиты проводят с помощью стальных анкеров из жаропрочных сплавов, которые надежно удерживают плиты на обшивке корпуса. В отличие от жесткой кирпичной кладки волокно не трескается при вибрациях от работы соседних кузнечных молотов или прессов. Эластичная структура материала обеспечивает идеальную герметичность стыков в районе дверей и смотровых люков. Если фрагмент футеровки получит механическое повреждение, его заменяют локально, без разборки всей облицовки камеры.

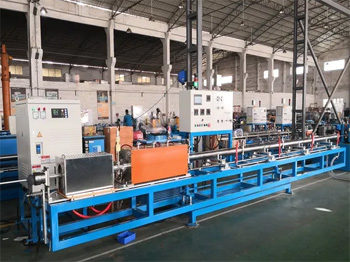

Система контролируемого охлаждения обеспечивает строго заданную скорость снижения температуры металла для формирования требуемой микроструктуры сплава. Вдоль выходного туннеля проходной машины монтируют сеть вентиляторов и водоохлаждаемых панелей, которые забирают излишки тепла у горячих заготовок. Программное управление меняет интенсивность обдува в каждой зоне отдельно, чтобы избежать возникновения внутренних напряжений и трещин в отливках.

Когда металл проходит через участок ускоренного охлаждения, автоматика следит за равномерностью отвода энергии со всех сторон изделия. Такой подход гарантирует стабильность механических свойств и исключает коробление длинномерных деталей сложной формы.

Для тонкой настройки процесса используют теплообменники с регулируемым потоком воздуха, который предварительно очищают в фильтрах. Если технология требует очень медленного остывания, в камере включают поддерживающие нагреватели, которые компенсируют потери тепла через стенки. Специальные датчики замеряют температуру поверхности деталей на каждом этапе движения конвейера. Информация поступает на пульт в реальном времени, а затем система вносит правки в работу приводов вентиляции.

Рекуператор - теплообменный аппарат, который использует энергию отходящих дымовых газов для предварительного подогрева воздуха перед горелками. Устройство монтируют непосредственно в дымоходе или над сводом печи, где температура продуктов сгорания достигает +800℃.

Горячий газ проходит через систему стальных или керамических трубок, а холодный воздух омывает их внешнюю поверхность. Этот процесс повышает температуру горения топлива и позволяет экономить до 30% природного газа. Без применения рекуперации огромная часть полезной энергии просто выбрасывается в атмосферу, что увеличивает себестоимость выпускаемой продукции.

Применение подогретого воздуха улучшает условия воспламенения смеси и обеспечивает более полное сгорание углеводородов. Мера снижает объем вредных выбросов в окружающую среду и защищает футеровку дымоходов от перегрева. Конструкция теплообменника должна быть устойчива к коррозии, так как в газах часто присутствуют агрессивные химические соединения. Регулярная очистка труб от сажи и пыли поддерживает высокую эффективность теплообмена на протяжении всего срока службы машины.

Для защиты длинных валов и осей от прогиба под собственным весом в отжиговых машинах применяют вертикальную загрузку или специальные вращающиеся опоры. В шахтных установках детали подвешивают за один конец на массивных траверсах, поэтому сила тяжести растягивает металл вдоль оси симметрии.

Этот метод исключает появление кривизны, которая часто возникает при горизонтальной укладке заготовок на стационарные подставки. Если отжиг проводят в горизонтальной печи, изделия помещают на V-образные ложементы из жаропрочного литья. Расстояние между опорами рассчитывают таким образом, чтобы исключить возникновение опасных моментов изгиба в середине детали.

В некоторых моделях станков используют механизмы непрерывного вращения валов во время всего цикла термического воздействия. Постоянное перемещение заготовки гарантирует равномерный нагрев поверхности и предотвращает одностороннее тепловое расширение. Скорость вращения синхронизируют с мощностью горелок или электрических нагревателей через систему ЧПУ. Когда металл достигает температуры пластичности, любая неравномерность температуры может привести к необратимому искажению формы.

Многозонное регулирование позволяет создать абсолютно однородное температурное поле внутри рабочего пространства большого объема. Печь делят на несколько независимых секторов, в каждом из которых монтируют собственную термопару и группу нагревательных элементов.

Если в нижней части камеры температура падает из-за притока холодного воздуха через дверцы, автоматика мгновенно увеличивает мощность именно этого участка. В это время верхние зоны могут работать в режиме пониженного энергопотребления для исключения перегрева. Подобная система компенсирует тепловые потери через углы и стыки корпуса, обеспечивая разброс значений не более 5℃ по всей площади садки.

Программное обеспечение координирует работу всех зон через общий контроллер, который выстраивает график нагрева согласно технологической карте. Это критично при обработке массивных отливок, где разница температур между краями и центром заготовки вызывает внутренние трещины. Каждая термопара проходит регулярную поверку, чтобы исключить погрешности в измерениях из-за старения материала датчика. Информация о состоянии каждой зоны отображается на графическом дисплее в виде цветных диаграмм.

Шагающий под состоит из системы неподвижных и подвижных балок, которые поочередно поднимают и перемещают садку вдоль печи. Гидравлический или электромеханический привод плавно приподнимает подвижную раму с уложенными на ней заготовками, а затем сдвигает ее вперед на определенный шаг. После этого рама опускается ниже уровня стационарных опор, оставляя груз на новом месте, и возвращается в исходную позицию.

Такая кинематика позволяет транспортировать тяжелые стальные слитки или литые плиты весом в десятки тонн без использования цепей и лент. Для защиты от расплавления все элементы механизма изготавливают из толстостенных труб с водяным охлаждением.

Балки снабжают сменными опорами-рейками из жаропрочного чугуна, которые принимают на себя основной износ и контакт с горячим металлом. Скорость перемещения и высота подъема регулируются программно в зависимости от габаритов текущей партии продукции. Гидроцилиндры располагают под полом цеха в защищенных приямках для исключения попадания на них окалины и брызг масла. Система датчиков положения отслеживает соосность движения рам и блокирует работу при возникновении перекосов.

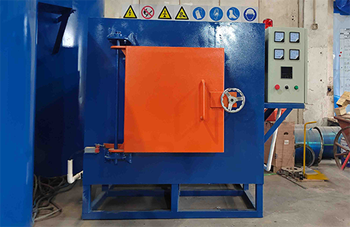

Герметичность дверных проемов достигается применением пневматических прижимов и эластичных уплотнителей из термостойкого силикона или графитового шнура. Когда массивная дверь опускается в рабочее положение, специальные клиновые механизмы плотно прижимают ее к стальному фланцу корпуса. Вдоль периметра проема часто монтируют каналы водяного охлаждения, которые защищают уплотнительные элементы от перегрева и потери эластичности.

Защита предотвращает утечки защитных газов и исключает подсос кислорода в камеру во время отжига. Качественная изоляция стыков также снижает уровень шума и защищает персонал от выбросов горячего воздуха.

Для мощных печей используют двери гильотинного типа, которые перемещаются вертикально по направляющим с помощью цепных или тросовых приводов. Вес дверного полотна компенсируют массивные противовесы, что позволяет использовать двигатели малой мощности. В закрытом состоянии замок блокируется электромеханическим фиксатором, который предотвращает случайное открытие во время цикла. Состояние уплотнительных прокладок ежемесячно проверяют на наличие трещин и следов прогара.

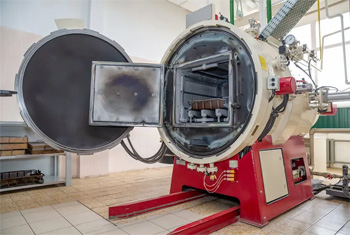

Вакуумные насосы откачивают воздух из рабочей камеры перед началом нагрева до достижения глубокого разрежения на уровне 10-2 Па. Отсутствие любой газовой среды полностью исключает протекание химических реакций на поверхности раскаленного металла.

Эта технология идеально подходит для отжига титановых сплавов, которые активно впитывают водород и азот из атмосферы, становясь хрупкими. Вакуумная обработка также способствует удалению растворенных газов из объема стали, что значительно повышает ее усталостную прочность. После завершения цикла детали имеют идеально чистую поверхность без следов окисления или потемнения.

Оборудование оснащают многоступенчатыми системами откачки, которые включают форвакуумные и диффузионные насосы. Программное управление контролирует герметичность сосуда и автоматически поддерживает заданный уровень разрежения. Если давление начинает расти, система ищет места утечек и сигнализирует оператору о неисправности. В вакуумных машинах тепло передается к заготовкам исключительно через излучение, поэтому нагреватели располагают по всей окружности камеры.

При работе оборудования в односменном режиме регламентный осмотр нагревательных элементов проводят один раз в неделю. Во время проверки визуально оценивают целостность спиралей, отсутствие провисаний и следов локального перегрева металла. Малейшая трещина или изменение цвета на отдельном участке свидетельствуют о скором выходе узла из строя.

Ежемесячно выполняют замер электрического сопротивления каждой группы нагревателей с помощью прецизионных омметров. Если значение отклоняется от паспортных данных более чем на 10%, элемент подлежит замене для исключения перегрузки силовых трансформаторов.

Особое внимание уделяют чистоте керамических изоляторов, на которых может скапливаться токопроводящая пыль и окалина. Загрязнение поверхности вызывает искрение и приводит к прогару станины или разрушению самих нагревателей. Состояние контактных зажимов и кабельных наконечников проверяют на отсутствие окислов и надежность затяжки болтов. В современных машинах система ЧПУ автоматически мониторит ток в каждой фазе и выдает предупреждение при возникновении дисбаланса.

Для контроля распределения тепла внутри плотной садки изделий используют переносные термопары, которые закрепляют непосредственно на деталях в разных точках объема. Информация от этих датчиков передается в систему управления через беспроводные модули или специальные термостойкие разъемы в стенках печи.

Компьютер сравнивает температуру в центре корзины и на ее периферии, а затем корректирует работу вентиляторов циркуляции. Если разница превышает допустимые 10℃, скорость нагрева автоматически снижается для выравнивания температурного поля. Это исключает получение продукции с разным уровнем твердости в пределах одной партии.

Программное обеспечение строит трехмерную модель тепловых потоков на основе данных от встроенных и выносных измерителей. Автоматика учитывает массу загруженного металла и его теплоемкость при расчете длительности выдержки. После завершения процесса система сохраняет цифровой протокол, который служит подтверждением качества термообработки для заказчика. Использование частотных преобразователей на двигателях вентиляторов позволяет менять направление и силу воздушных потоков прямо во время цикла.

Карусельные отжиговые машины имеют вращающийся кольцевой под, который перемещает заготовки через зоны нагрева, выдержки и охлаждения. Такая конструкция обеспечивает непрерывность производственного цикла и высокую производительность при массовом выпуске небольших отливок.

Детали загружают и выгружают в одной точке, что упрощает интеграцию станка в автоматические линии с роботами-манипуляторами. Каждый сегмент карусели имеет свои настройки температуры, поэтому процесс термообработки проходит в строго контролируемых условиях. Вращение платформы исключает появление застойных зон холодного воздуха и гарантирует идентичность свойств каждого изделия.

Кольцевая форма камеры позволяет рационально использовать площадь цеха и упрощает установку систем вытяжной вентиляции. Привод вращения снабжают прецизионным редуктором для обеспечения плавного движения без рывков и ударов. Скорость перемещения пода настраивают исходя из требуемого времени нахождения металла в горячей зоне. Автоматические заслонки между секторами минимизируют переток тепла и снижают бесполезный расход энергии. Карусельное оборудование отличается надежностью и простотой обслуживания приводных механизмов.
