Литье цветных металлов

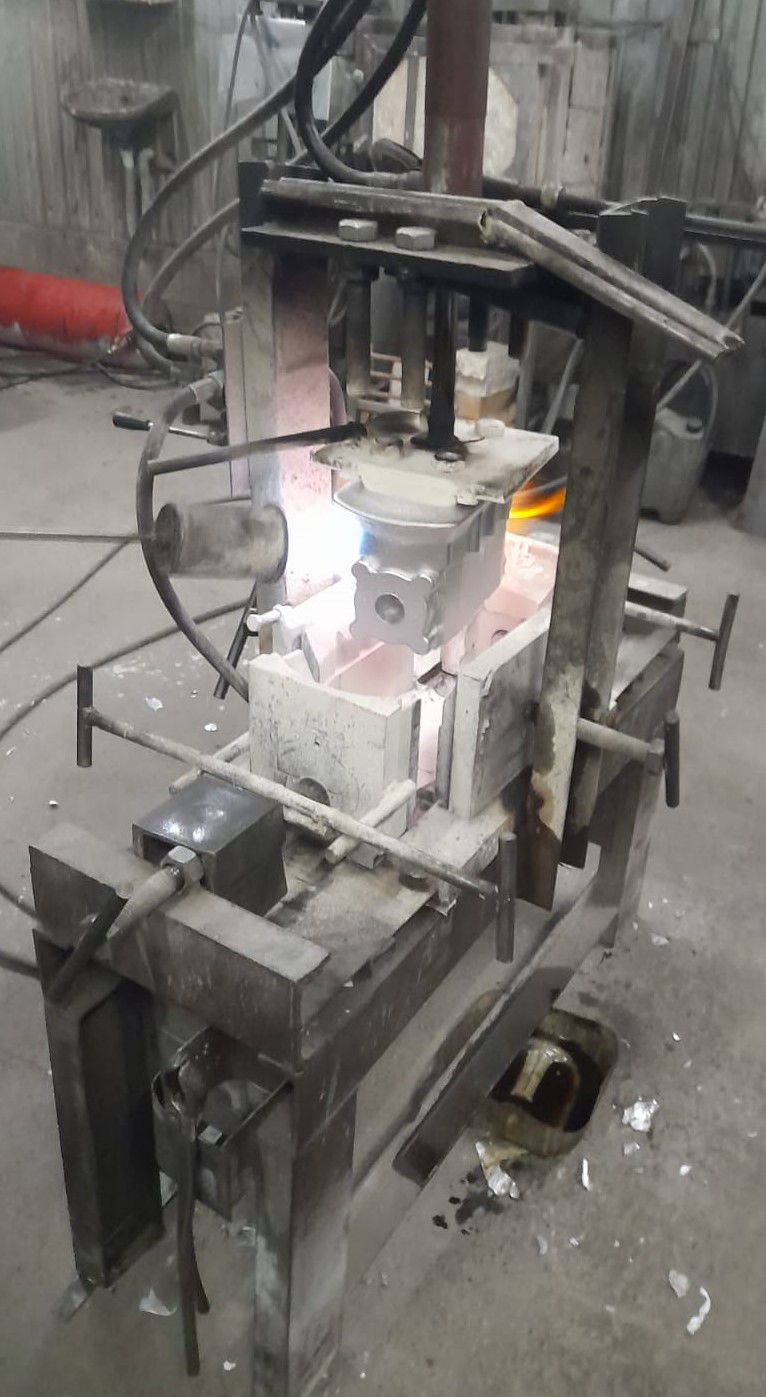

Хотя оба сплава созданы на основе меди, их литейные свойства существенно различаются из-за легирующих компонентов.

Латунь представляет собой сплав меди с цинком, который обладает отличной жидкотекучестью, но имеет склонность к интенсивному испарению цинка при плавлении. Это требует использования специальных покровных флюсов и строгого контроля температуры для предотвращения появления пор. Бронзы же обладают более высокой вязкостью и характеризуются значительной объемной усадкой в процессе остывания. Это обязывает технологов проектировать более массивные прибыли для компенсации пустот внутри отливки.

Бронзовое литье чаще применяется для изготовления антифрикционных деталей и художественных изделий. Латунь - материал для производства сантехнической арматуры и элементов приборов благодаря высокой коррозионной стойкости и отличной обрабатываемости на станках.

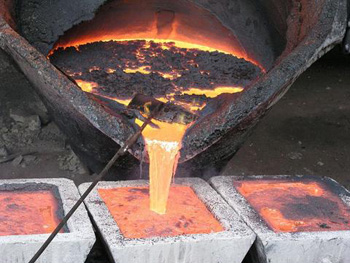

Силумины - сплавы алюминия с кремнием, содержание которого обычно составляет от 4 до 13%. Главное преимущество этой группы материалов заключается в достижении эвтектической точки, при которой сплав имеет минимальную температуру плавления и максимальную жидкотекучесть. Это позволяет получать сложные тонкостенные отливки с ювелирной точностью воспроизведения рельефа.

Кремний также существенно снижает коэффициент линейной усадки, что сводит к минимуму риск образования горячих трещин и деформаций при остывании. Несмотря на то, что чистый алюминий плохо поддается литью из-за высокой пористости и плохой заполняемости форм, введение кремния превращает его в идеальный конструкционный материал для авиастроения и автопрома.

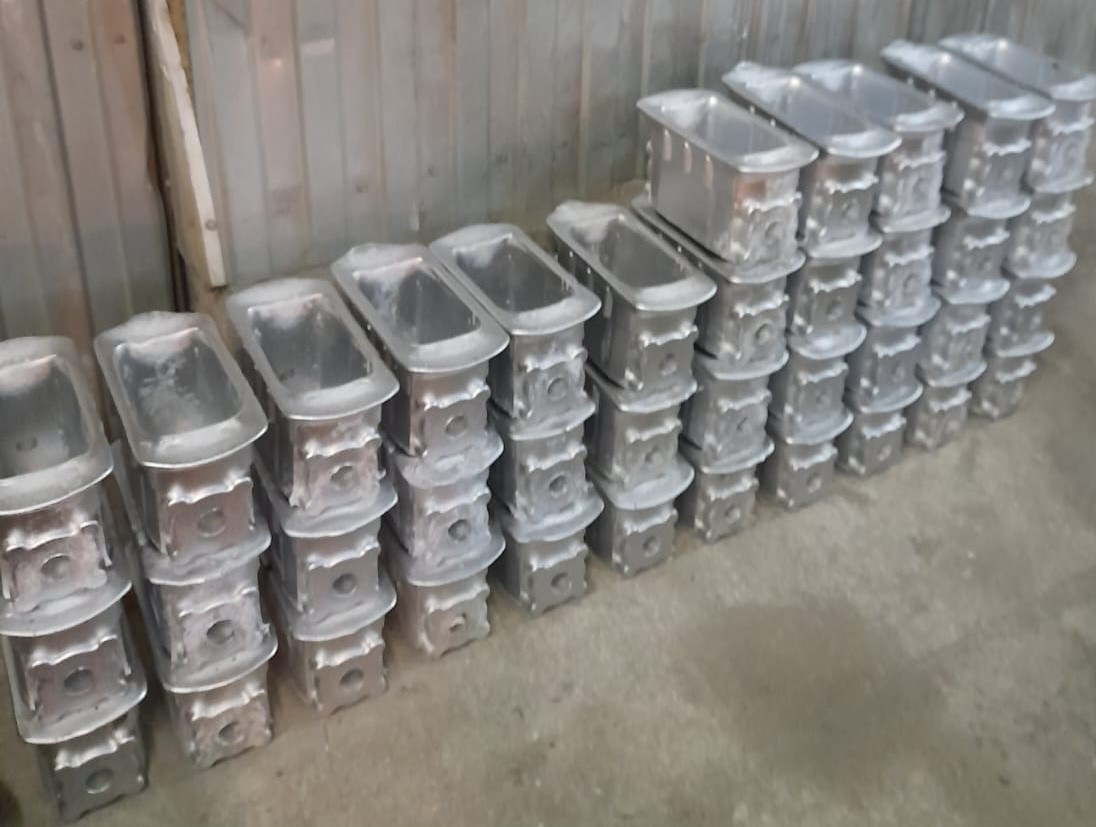

Получаемые детали отличаются высокой плотностью и достаточной механической прочностью при минимальном весе заготовки.

Водород - главный враг качества цветного литья, так как его растворимость в жидком металле в десятки раз выше, чем в твердом. При застывании газ выделяется в виде микроскопических пузырьков, создавая сильную пористость, которая снижает прочность и герметичность изделий.

Для удаления водорода применяется процедура дегазации. Наиболее эффективен метод продувки расплава инертными газами, такими как аргон или азот, через специальные графитовые роторы или фурмы. Пузырьки инертного газа захватывают растворенный водород и выносят его на поверхность.

Также широко используются таблетированные флюсы, которые при погружении в тигель вызывают химическую реакцию с выделением газообразных продуктов, очищающих металл. Качественная дегазация позволяет получать отливки, способные выдерживать высокие гидравлические нагрузки без признаков запотевания стенок.

Магний - самый легкий промышленный металл, но его переработка сопряжена с высокой опасностью возгорания. В расплавленном состоянии он активно реагирует с кислородом воздуха, что может привести к взрыву. Поэтому литье магния проводится исключительно под защитным слоем специальных флюсов или в атмосфере защитных газов. Ранее для этих целей использовался элегаз, но из-за экологических требований современные заводы переходят на смеси на основе диоксида углерода или специализированных добавок.

Магниевые отливки ценятся за высокое соотношение прочности к массе и отличные демпфирующие свойства, гасящие вибрации. Технология требует использования стальных тиглей, так как магний не взаимодействует с железом, но быстро разрушает стандартную керамическую футеровку.

Контроль чистоты расплава и исключение контакта с влагой являются критическими условиями безопасности литейного цеха.

Литые детали из алюминиевых сплавов часто подвергают термическому упрочнению по схеме Т6, которая включает закалку и последующее искусственное старение.

На первом этапе заготовки нагревают до температуры около +500 градусов и выдерживают для полного растворения упрочняющих фаз в алюминиевой матрице, после чего быстро охлаждают в воде. В этом состоянии металл остается мягким и пластичным.

Второй этап - искусственное старение - проводится при температурах от +120 до +200 градусов в течение нескольких часов. В процессе старения внутри зерен металла выделяются мельчайшие частицы интерметаллидов, которые создают препятствия для движения дислокаций. Это приводит к резкому росту твердости и предела прочности изделия.

Правильный подбор времени и температуры термической обработки позволяет инженерам достигать заданных эксплуатационных характеристик для ответственных компонентов двигателей и авиационных узлов.

Высокая стоимость титанового литья обусловлена экстремальной химической активностью этого металла при нагреве. Титан называют универсальным растворителем, так как в жидком состоянии он мгновенно вступает в реакцию с любыми традиционными огнеупорами, включая кварц и шамот. Это приводит к загрязнению металла и разрушению формы.

Для литья титана применяют уникальные вакуумно-дуговые гарнисажные печи, где металл плавится в медном водоохлаждаемом тигле под слоем собственного застывшего металла. Формовка производится в специальные оболочки на основе оксида циркония или в графитовые формы в глубоком вакууме. Каждая стадия процесса требует использования уникального оборудования и дорогостоящих расходных материалов.

Тем не менее, титановое литье является незаменимым в медицине для производства протезов и в аэрокосмической отрасли благодаря непревзойденной коррозионной стойкости и прочности при малом весе.

Ликвация - явление неоднородности химического состава по объему заготовки, которое особенно характерно для сложных сплавов цветных металлов. В процессе медленного остывания тяжелые элементы, такие как медь или олово, могут оседать в нижней части формы, а более легкие компоненты или примеси скапливаться в верхней части. Это приводит к тому, что разные участки одной и той же детали обладают различными механическими свойствами и разной устойчивостью к износу.

Для борьбы с ликвацией литейщики применяют методы ускоренного охлаждения, используют центробежное литье или вводят в расплав специальные модификаторы, которые измельчают структуру зерна и способствуют более равномерному распределению фаз. Точный контроль процесса кристаллизации гарантирует стабильность характеристик изделия во всех его сечениях, что важно для деталей, работающих в условиях высоких динамических нагрузок.

Применение вторичного сырья, полученного в результате переработки лома, позволяет существенно снизить себестоимость литых изделий без значительной потери качества.

Современные технологии рафинирования обеспечивают эффективную очистку вторичных алюминиевых и медных расплавов от посторонних включений и нежелательных примесей железа или свинца. Вторичные сплавы полностью соответствуют требованиям государственных стандартов по химическому составу и механическим свойствам.

Для заказчика выбор в пользу вторичного металла - не только экономически оправданное решение, но и вклад в устойчивое развитие производства за счет снижения энергозатрат на добычу первичного сырья.

Крупные литейные заводы имеют собственные лаборатории спектрального анализа, которые гарантируют точное соблюдение марки сплава в каждой партии продукции независимо от происхождения исходных материалов.

Цветные металлы имеют более низкую температуру заливки по сравнению со сталью, но они гораздо активнее в плане химического взаимодействия с материалом формы. Использование правильно подобранной антипригарной краски позволяет исключить механическое и химическое прилипание песка к металлу, обеспечивая отливку идеальный товарный вид.

Для алюминиевых сплавов применяют составы на основе талька или слюды, которые создают гладкую поверхность и облегчают извлечение детали. При литье медных сплавов требуются более стойкие графитовые покрытия, выдерживающие более жесткий термический удар.

Качественное покрытие не только снижает шероховатость поверхности до значений Ra 12,5 и выше, но и служит барьером для газов, выделяющихся из формы. Это позволяет значительно сократить затраты на последующую пескоструйную очистку и шлифовку, обеспечивая высокую точность передачи мелких элементов дизайна и маркировки.

Цветные металлы, такие как медь и алюминий, обладают исключительной способностью быстро отводить и распределять тепло по всему объему. Это приводит к тому, что кристаллизация в тонких и массивных сечениях может начинаться практически одновременно. В результате возникают сложности с подпиткой детали жидким металлом для компенсации усадки, что грозит появлением рыхлот и внутренних раковин.

Для решения этой проблемы технологи проектируют прибыли с использованием экзотермических или теплоизоляционных вставок. Эти элементы позволяют дольше сохранять металл в прибыли в жидком состоянии, обеспечивая его направленное поступление в тело отливки до момента полного застывания.

Правильный расчет теплового баланса формы позволяет получать абсолютно плотные заготовки, пригодные для работы под высоким давлением газов или технических жидкостей.

Модифицирование заключается во введении в расплав ничтожно малых порций активных элементов, таких как титан, бор, стронций или натрий. Эти добавки не меняют общий химический состав, но создают в жидкости миллионы центров кристаллизации. В результате вместо крупных столбчатых кристаллов в металле формируется мелкое равноосное зерно.

Измельчение структуры зерна приводит к резкому повышению пластичности и ударной вязкости материала, а также улучшает его обрабатываемость резанием. Для силуминов модифицирование натрием обязательно, так как превращает хрупкие пластинки кремния в мелкие округлые включения, что увеличивает прочность сплава в 1,5-2 раза.

Процесс модифицирования позволяет литейщикам гарантировать высочайший уровень надежности деталей даже при наличии в конструкции резких переходов и концентраторов напряжений.

Цинковые сплавы - лидеры в производстве мелких прецизионных деталей благодаря уникальной жидкотекучести и низкой температуре плавления - около +400 градусов. Метод литья под давлением позволяет получать из цинка изделия с толщиной стенки менее 1 мм и с идеальной чистотой поверхности.

Особенность сплавов ЦАМ - их высокая прочность, сопоставимая со сталями, и отличная способность к нанесению гальванических покрытий, таких как хромирование или никелирование. Благодаря низкой термической нагрузке на оснастку, ресурс стальных пресс-форм для цинкового литья достигает рекордных значений в миллион циклов. Это делает технологию непревзойденной по экономической эффективности для массового производства элементов замков, автомобильной фурнитуры, корпусов электроники и сложной мебельной фурнитуры с высокими требованиями к эстетике и точности.

Для электротехнической промышленности чрезвычайно важна удельная электрическая проводимость медного литья. Даже незначительное присутствие примесей, таких как железо, кремний или фосфор, может снизить проводимость меди на 20-30%. Это приводит к избыточному нагреву контактов и шин в процессе эксплуатации, что снижает КПД электрических машин и может вызвать аварию.

Литье токоведущих деталей требует использования меди высокой чистоты и проведения плавки в восстановительной или вакуумной среде для предотвращения окисления. После литья каждая партия проходит обязательный контроль на измерителях проводимости. Технология плавки должна исключать попадание любых посторонних элементов из футеровки печи или инструмента.

Обеспечение проектной электропроводности гарантирует надежную и эффективную работу трансформаторов, электродвигателей и высоковольтных распределительных устройств на протяжении всего срока их службы.
