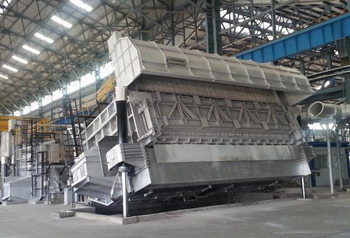

Печи миксерные

Рабочие органы мешалок изготавливают из специальных композитных материалов на основе карбида кремния или графита с защитным керамическим покрытием. Эти элементы обладают исключительной термической стойкостью и не вступают в химическую реакцию с жидкой сталью или агрессивным чугуном. Внутренний стержень вала часто выполняют из жаропрочного никелевого сплава, который сохраняет жесткость при экстремальном нагреве.

Чтобы предотвратить быстрое разрушение, на поверхность наносят слои оксида алюминия или диоксида циркония методом плазменного напыления. Подобная броня защищает металл от эрозии скоростным потоком расплава и значительно продлевает ресурс оснастки.

Конструкция лопастей предусматривает возможность их быстрой замены при достижении критического износа. Твердость керамического слоя исключает прилипание капель металла и образование настылей, которые могут вызвать дисбаланс ротора. Для печей с рабочей температурой выше +1400℃ используют водоохлаждаемые валы, внутри которых постоянно циркулирует антифриз или очищенная вода. Постоянный отвод тепла позволяет применять более дешевые сорта стали для основы вала без риска его деформации под нагрузкой.

Для герметизации места входа вала в печь применяют многоступенчатые лабиринтные уплотнения в сочетании с подачей инертного газа. В зазор между вращающимся валом и неподвижным корпусом под давлением нагнетают очищенный азот или аргон. Газовая подушка создает избыточное давление, которое вытесняет атмосферный воздух наружу и препятствует его проникновению в рабочую зону.

Этот процесс исключает окисление расплава и потерю дорогих легирующих элементов при длительной выдержке металла. Использование мягких графитовых манжет обеспечивает дополнительную механическую преграду для мелкой пыли и брызг шлака.

Состояние узла герметизации контролируют датчики расхода газа, которые сигнализируют о возникновении крупных утечек. В мощных агрегатах устанавливают торцевые затворы с жидкостным охлаждением для защиты эластичных элементов от теплового излучения свода. Если давление в системе падает, автоматика мгновенно корректирует работу клапанов для восстановления защитного барьера. Подгонка сопрягаемых поверхностей минимизирует трение и предотвращает нагрев подшипниковых опор.

Механическое перемешивание использует вращающиеся лопасти для создания мощных турбулентных потоков во всей массе расплава. Этот способ обеспечивает максимально быстрое расплавление кусковой шихты и равномерное распределение температуры по глубине ванны.

Лопасти физически разбивают слои металла, что позволяет вводить порошковые добавки непосредственно в центр воронки для их мгновенного усвоения. Но механические детали подвергаются интенсивному износу и требуют регулярной замены из-за постоянного контакта с агрессивной средой. Такую схему выбирают для печей малой и средней емкости, где важна высокая скорость гомогенизации состава.

Электромагнитные мешалки воздействуют на расплав бесконтактно с помощью бегущего магнитного поля от индукторов под днищем печи. Потоки металла возникают за счет сил Лоренца, поэтому внутри ванны отсутствуют подвижные механические части. Подобная технология исключает риск загрязнения сплава продуктами износа лопастей и значительно упрощает обслуживание оборудования. Электромагнитный метод потребляет больше электроэнергии, но он незаменим при работе с тугоплавкими металлами в крупных агрегатах емкостью более 50 т.

Постоянное движение жидкого металла значительно повышает коэффициент теплоотдачи от зеркала расплава к твердым кускам шихты. Мешалка создает направленный поток, который омывает загруженный лом и смывает с его поверхности пограничные слои холодного металла.

Процесс разрушает температурные барьеры и позволяет энергии от горелок проникать вглубь садки в несколько раз быстрее. Время плавления при активном перемешивании сокращается на 30% по сравнению со стационарным режимом нагрева. Это повышает производительность участка и снижает удельный расход газа или электричества на тонну готовой продукции.

Интенсивная циркуляция также предотвращает образование «козлов» - крупных нерасплавленных глыб на дне печи. Механическое воздействие лопастей помогает перемещать твердые фрагменты в зоны максимального жара под факелы горелок. Когда металл переходит в жидкое состояние, он мгновенно вовлекается в общий поток и смешивается с основным объемом ванны. Автоматика регулирует скорость вращения в зависимости от этапа плавки.

Для обеспечения максимальной термоизоляции и механической прочности внутренняя облицовка печи имеет многослойную структуру. Рабочий слой выполняют из высокоплотного периклазоуглеродистого или корундового кирпича, который противостоит химическому воздействию расплава. Толщина этой зоны достигает 300 мм в местах интенсивного перемешивания, где эрозия металла наиболее велика.

Под основным слоем располагают армирующую кладку из шамотных блоков, которая служит страховочным барьером при случайном прорыве жидкой стали. Общая масса огнеупоров в мощных миксерах может превышать 100 т.

Для снижения потерь тепла между кирпичом и стальным кожухом укладывают слои легковесного теплоизоляционного волокна и муллитокремнеземистых плит. Данные материалы имеют низкую теплопроводность и защищают внешнюю обшивку от перегрева выше +80℃. В современных моделях также применяют специальные микропористые пластины, которые эффективно отражают инфракрасное излучение. Качественная футеровка обеспечивает стабильность температурного режима даже при отключении нагревателей на несколько часов.

Разделение внутреннего пространства на две сообщающиеся камеры позволяет проводить плавление шихты и доводку расплава одновременно в разных режимах. В плавильной зоне устанавливают мощные горелки для быстрого перевода металла в жидкое состояние при высокой температуре. Расплав перетекает в миксерную зону через систему порогов или сифонных каналов, которые отсекают печной шлак и примеси.

В камере миксера поддерживают более спокойный температурный режим и проводят операции по легированию и гомогенизации состава. Такая схема исключает попадание холодного лома к готовому металлу и гарантирует стабильность параметров разливки.

Мешалку располагают именно в миксерном отделении, чтобы обеспечить идеальную однородность сплава перед его выпуском. Подобная организация процесса позволяет работать в непрерывном цикле, когда загрузка новой шихты не мешает выдаче порций металла в ковши. Уровни металла в камерах регулируют с помощью перегородок, что гарантирует точность дозирования для автоматических литейных линий. Каждая зона имеет свою систему контроля температуры и состава газов.

Рекуперативные горелки используют тепло отходящих дымовых газов для предварительного подогрева воздуха, который поступает в зону горения. Встроенный в корпус горелки теплообменник забирает энергию у выхлопного потока и нагревает свежий воздух до +600℃.

Этот процесс повышает температуру факела и позволяет экономить до 25% природного газа на тонну расплава. Без рекуперации огромная часть полезного жара уходит в атмосферу через дымоход, что значительно увеличивает себестоимость продукции. Эффективное использование вторичной энергии - обязательный стандарт современного экологичного производства.

Такие системы горения обеспечивают более полную деструкцию углеводородов, что снижает выбросы вредных веществ в окружающую среду. Автоматика плавно меняет мощность пламени в зависимости от текущей температуры в камере миксера для исключения пережога металла. Компактное размещение теплообменника внутри горелочного узла упрощает конструкцию печи и сокращает длину горячих трубопроводов. Для поддержания оптимального соотношения топливной смеси система датчиков постоянно мониторит содержание кислорода в газах.

Графит обладает уникальной стойкостью к химическому воздействию расплавленного алюминия, который крайне агрессивен к большинству стальных сплавов. Материал ротора не растворяется в металле и не вносит посторонних примесей в состав отливок, что важно для производства пищевой и авиационной продукции.

Высокая теплопроводность графита предотвращает возникновение термических напряжений внутри вала при резком погружении в горячую ванну. Поверхность ротора имеет низкую смачиваемость, поэтому расплав не прилипает к лопастям и не мешает их вращению. Применение графитовой оснастки обеспечивает высокую чистоту поверхности и долговечность перемешивающего узла.

Для защиты от окисления на воздухе графитовые детали подвергают специальной пропитке антиоксидантами или заключают в защитные керамические чехлы. Срок службы качественного ротора составляет от 40 до 60 суток непрерывной эксплуатации при температурах до +800℃. Легкий вес материала снижает инерционные нагрузки на приводной механизм и позволяет использовать двигатели меньшей мощности.

В процессе работы ротор может выполнять функцию диспергатора, когда через полый вал в металл подают очищающие газы. Это превращает обычный миксер в эффективную установку для дегазации и рафинирования алюминиевых расплавов.

Современные миксерные комплексы оснащают автоматическими пробоотборниками и системами экспресс-анализа на основе оптико-эмиссионной спектрометрии. Манипулятор забирает порцию металла из печи через равные промежутки времени и доставляет ее в лабораторный блок.

Программное обеспечение анализирует содержание десятков химических элементов за 60 секунд и передает данные на пульт оператора. Если концентрация легирующих добавок отклоняется от нормы, система автоматически рассчитывает вес необходимых присадок для корректировки состава. Интенсивное перемешивание гарантирует, что введенные компоненты равномерно распределятся по всему объему в течение 2-3 минут.

Цифровое управление процессом исключает человеческие ошибки при расчете пропорций шихты и сокращает время доводки металла. Информация о химическом составе каждой плавки сохраняется в электронной базе данных для обеспечения полной прослеживаемости качества. Автоматика также контролирует содержание газов в расплаве, сигнализируя о необходимости начала процесса продувки аргоном.

Для отвода избыточного жара от подшипников используют принудительную циркуляцию масла через выносную станцию с теплообменником. Смазочный материал подают в зону трения под давлением 0.4 МПа, где жидкость забирает тепло от вращающихся роликов и вала.

Температура масла постоянно мониторится датчиками и поддерживается в диапазоне от +40℃ до +55℃ для сохранения оптимальной вязкости. Если подшипник начнет перегреваться из-за теплового излучения свода печи, автоматика увеличит напор охладителя или остановит привод. Качественное охлаждение предотвращает заклинивание механизмов и продлевает их ресурс.

Корпуса опорных узлов часто снабжают водяными рубашками или оснащают массивными радиаторами с обдувом от мощных вентиляторов. Лабиринтные уплотнения с подачей сжатого воздуха защищают внутренние полости от проникновения горячих газов и пыли. Использование синтетических масел с высокой термической стабильностью снижает риск образования нагара и закоксовывания каналов.

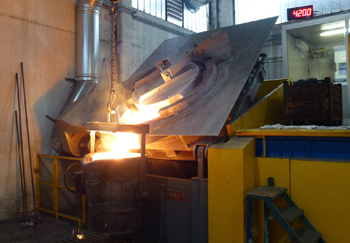

Донный выпуск обеспечивает максимально чистый слив расплава из нижней части ванны без попадания верхнего слоя шлака и окислов. Отверстие в днище печи закрывают огнеупорным стопорным механизмом или шиберным затвором с гидравлическим приводом. Когда наступает момент разливки, автоматика плавно открывает канал и металл под действием гидростатического давления устремляется в ковш.

Такая технология позволяет полностью исключить контакт струи с печной атмосферой в момент выхода из агрегата. Это значительно снижает газонасыщенность сплава и повышает его сортность для ответственных отливок.

Использование донного выпуска также упрощает процесс полной очистки печи при смене марки выплавляемого металла. Вся масса расплава удаляется самотеком, не оставляя остатков на порогах и желобах, что часто случается при наклоне корпуса. Система снабжается датчиками обнаружения шлака, которые мгновенно перекрывают затвор при появлении первых порций нечистот. Для защиты от размывающего действия скоростного потока зону выпуска футеруют массивными блокими из плавленого огнеупора.

Геометрия перемешивающего инструмента определяет характер движения потоков и исключает образование застойных зон в углах печи. Лопасти с переменным углом атаки создают мощную вертикальную составляющую тяги, которая заставляет металл подниматься со дна к поверхности. Циркуляция обеспечивает быстрое выравнивание температуры по всей высоте ванны и ускоряет растворение тяжелых добавок.

Для работы с вязкими шлаками применяют зубчатые или перфорированные лопасти, которые эффективно дробят крупные включения. Правильный расчет профиля лопасти снижает сопротивление материала и уменьшает нагрузку на электродвигатель.

В современных миксерах используют лопасти в форме шнеков или пропеллеров со сложной пространственной кривизной. Такая форма позволяет достичь однородности состава 99% в течение нескольких минут после ввода компонентов. Тщательная балансировка инструмента исключает биения вала, которые могут привести к разрушению футеровки в месте его входа. Система ЧПУ подбирает оптимальную скорость вращения исходя из текущего объема металла и формы мешалки.
