Печи плавильные

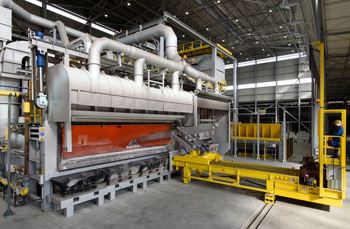

Дуговые агрегаты выбирают для выплавки больших объемов стали из дешевого лома с высоким содержанием примесей, так как мощная электрическая дуга позволяет эффективно удалять серу и фосфор через шлак. Температура в зоне горения достигает +6000℃, поэтому процесс расплавления тяжелых кусков металла происходит очень быстро.

Это оборудование незаменимо на крупных металлургических комбинатах, где требуется непрерывный цикл производства сотен тонн заготовок в сутки. Графитовые электроды в таких печах выдерживают огромные токовые нагрузки и позволяют точно регулировать вводимую мощность на разных этапах плавки.

Индукционные установки лучше подходят для получения высококачественных сплавов и цветных металлов в условиях литейных цехов среднего размера. Нагрев происходит за счет возбуждения вихревых токов непосредственно внутри садки, поэтому расплав сохраняет высокую чистоту и минимальное количество растворенных газов. Электромагнитное поле обеспечивает интенсивное перемешивание металла, что гарантирует однородный химический состав по всей глубине тигля. Печи такого типа быстро выходят на рабочий режим и позволяют часто менять марку выплавляемого сплава без длительной переналадки.

Система принудительного охлаждения защищает медные индукторы, корпуса горелок и своды дуговых печей от расплавления под воздействием экстремального жара. Внутри полых трубок обмотки постоянно циркулирует химически чистая вода или специальный антифриз под давлением 0,4 МПа.

Жидкость забирает избыточное тепло от нагруженных узлов и переносит его во внешние теплообменники или градирни для сброса энергии в атмосферу. Если поток воды прекратится хотя бы на несколько секунд, медный проводник мгновенно прогорит, что приведет к короткому замыканию и аварийному выбросу пара.

Контур охлаждения снабжают датчиками протока и температуры на каждой ветке, которые передают информацию в систему ЧПУ в реальном времени. Автоматика блокирует подачу электрического тока или газа при малейшем отклонении параметров от заданных норм. Для защиты от накипи используют замкнутые циклы со станциями водоподготовки, где воду очищают от солей жесткости и кислорода. Зимой тепло от охлаждения печей часто направляют на обогрев производственных помещений, что повышает общую энергоэффективность завода.

Внутреннюю облицовку печи выполняют из огнеупорных материалов, которые подбирают в зависимости от химических свойств шлака и рабочей температуры процесса. Для плавки стали в дуговых печах чаще используют основные футеровки на базе магнезита или доломита, так как они противостоят агрессивному воздействию известковых флюсов.

Кирпичи укладывают слоями, где рабочий слой контактирует с расплавом, а армирующий слой защищает стальной кожух агрегата. Толщина теплоизоляции достигает 500 мм, чтобы минимизировать потери энергии через стенки и исключить перегрев внешних конструкций.

В индукционных печах применяют набивные массы на основе кварцита, корунда или периклаза, которые спекаются в монолитную чашу во время первой плавки. Состав смеси должен иметь минимальную пористость, чтобы жидкий металл не проникал вглубь футеровки и не вызывал замыкание катушек индуктора. Для дополнительной электрической изоляции между витками меди и огнеупором прокладывают слои миканита или асбеста.

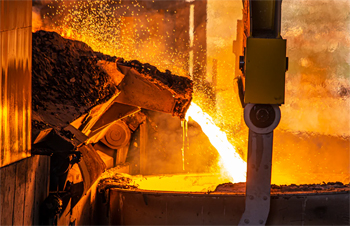

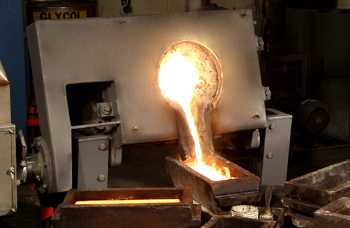

Механизм поворота обеспечивает контролируемый слив готового расплава в разливочный ковш или непосредственно в литейные формы. Мощные гидравлические цилиндры или электромеханические винтовые приводы плавно меняют угол наклона печи, сохраняя стабильность и точность струи металла.

Ось вращения располагают таким образом, чтобы сливной носок оставался практически в одной точке в пространстве на протяжении всего процесса выгрузки. Данная кинематика исключает разбрызгивание стали и снижает риск повреждения футеровки желоба из-за резких колебаний уровня.

Система управления позволяет оператору регулировать скорость наклона с точностью до долей градуса через сенсорную панель или джойстики. В случае аварийного отключения электричества срабатывают автоматические гидрозамки или тормоза, которые фиксируют печь в текущем положении для предотвращения пролива расплава. Конструкция опорных цапф выдерживает колоссальные статические и динамические нагрузки от веса печи вместе с металлом.

Тиристорные преобразователи меняют стандартную частоту сети 50 Гц на высокие значения в диапазоне от 500 Гц до 10000 Гц для оптимизации процесса нагрева. Выбор частоты зависит от диаметра тигля и размеров кусков загружаемой шихты, так как глубина проникновения тока в металл напрямую связана с этим параметром.

Высокочастотные импульсы обеспечивают быстрый разогрев мелкого лома и стружки, а средние частоты эффективны для плавления массивных болванок. Электронная система управления плавно меняет мощность, что позволяет экономить до 15% электроэнергии на начальном этапе плавки.

Преобразователи также выполняют функцию глубокой защиты оборудования от перекоса фаз, скачков напряжения и коротких замыканий в индукторе. Для поддержания стабильного КПД встроенные контроллеры анализируют электрические параметры 1000 раз в секунду и корректируют работу силовых ключей. Использование полупроводниковой техники снижает уровень шума в цехе и повышает надежность системы по сравнению с машинными генераторами.

Шлак удаляют механическим способом через специальные окна в боковых стенках печи с помощью подвесных манипуляторов или ручных гребков. Чтобы облегчить этот процесс, в ванну добавляют флюсы, которые меняют вязкость неметаллических примесей и заставляют их собираться в плотный вязкий слой.

Легкие оксиды всплывают на поверхность металла, образуя защитную корку, которая одновременно снижает потери тепла через излучение. Когда металл достигает нужной температуры, дверцу окна открывают и аккуратно сдвигают шлак в стальную чашу-шлаковозницу под порогом.

В автоматизированных комплексах применяют вакуумные скачиватели шлака или механические лопатки с водоохлаждаемыми приводами. Чистота зеркала металла напрямую влияет на сортность готовых отливок, так как попадание шлака в форму вызывает появление черных раковин и пористости. Для удаления мельчайших включений на финальной стадии плавки используют порошковые присыпки, которые связывают грязь в крупные комья.

Погружные датчики разового или многократного действия позволяют замерять температуру расплава с погрешностью не более 1℃ в диапазоне до +1800℃. Термопару в защитном кварцевом или керамическом чехле опускают в металл на глубину 200 мм для исключения влияния поверхностного охлаждения. Сигнал передается на цифровой индикатор, который фиксирует пиковое значение за несколько секунд контакта.

Этот метод считается наиболее достоверным, так как бесконтактные пирометры часто ошибаются из-за наличия дыма, пламени или слоя шлака на поверхности. Результаты замеров автоматически заносятся в протокол плавки для подтверждения соблюдения технологического регламента. Если температура отклоняется от заданного графика, система управления выдает рекомендации по изменению мощности горелок или индуктора.

Своевременный контроль нагрева предотвращает пережог стали и снижает угар легирующих элементов, таких как марганец и кремний. Применение автоматических жезлов для погружения датчиков исключает риск получения ожогов персоналом и обеспечивает одинаковую глубину замера во всех циклах.

Автоматические регуляторы перемещают графитовые стержни по вертикали. Это помогает поддержать стабильную длину электрической дуги при выгорании электродов и плавлении шихты.

Система реагирует на изменение силы тока и напряжения, мгновенно опуская или поднимая держатели с помощью реечных передач или гидроцилиндров. Подобная регулировка обеспечивает максимальный коэффициент мощности и предотвращает случайные короткие замыкания электродов о куски лома. Если дуга становится слишком длинной, энергия начинает бесполезно нагревать свод печи, что ведет к быстрому разрушению огнеупоров.

Программное обеспечение анализирует сопротивление в каждой фазе отдельно и выравнивает нагрузку для защиты силового трансформатора от перегрева. Механизм перемещения снабжают датчиками положения и ограничителями хода для предотвращения ударов электродов о днище печи. Настройка параметров автоматики сокращает расход графита на 10% и повышает производительность агрегата за счет сокращения времени простоев.

Современные комплексы очистки воздуха включают циклонные сепараторы, рукавные фильтры и скрубберы мокрого типа. Эти устройства помогают уловить до 99% вредных выбросов.

Мощные дымососы создают направленный поток газов от зонтов над печью, направляя запыленный воздух в камеру предварительной сепарации. Здесь крупные частицы оседают под действием центробежных сил, что снижает нагрузку на фильтрующие элементы тонкой очистки. После этого газ проходит через синтетическую ткань рукавов, которая задерживает мельчайшую взвесь оксидов металлов и сажи.

Автоматика постоянно мониторит перепад давления на фильтрах и запускает импульсную продувку сжатым воздухом для очистки пор. Собранная пыль ссыпается в герметичные бункеры и направляется на последующее брикетирование для возврата в производство или утилизации. Для защиты ткани от прогорания в систему встраивают охладители, которые снижают температуру газов до безопасных +150℃.

Вакуумная среда полностью исключает контакт расплавленного металла с кислородом, азотом и водородом, которые содержатся в атмосферном воздухе. При давлении ниже 10-3 Па происходит интенсивное удаление растворенных газов из объема сплава, что предотвращает появление газовой пористости и хрупкости.

Процесс дегазации значительно повышает усталостную прочность и вязкость металла, делая его пригодным для производства лопаток турбин и деталей аэрокосмической техники. Отсутствие окисления позволяет вводить точные дозы активных легирующих элементов без потери их полезных свойств.

Герметичный корпус вакуумной установки оснащают шлюзовыми камерами - для загрузки добавок и отбора проб без нарушения разрежения в основной зоне. Смотровые окна снабжают защитными экранами и системами обдува. Электромагнитное перемешивание в вакууме ускоряет всплытие неметаллических включений и обеспечивает идеальную однородность состава. После завершения цикла металл разливают в изложницы, которые находятся внутри той же герметичной камеры.

Установка дополнительных кислородно-топливных горелок в своде или стенках дуговой сталеплавильной печи ускоряет расплавление лома в холодных зонах. Факел горелки создает мощный поток тепла на участках, которые плохо прогреваются основной дугой из-за экранирования массивными кусками шихты.

Эта технология позволяет сократить время плавки на 15-20 минут и снижает удельный расход электроэнергии на 40 кВт·ч на тонну. Процесс горения газа в струе кислорода также способствует интенсивному перемешиванию шлака и улучшению теплопередачи к металлу.

Автоматика управляет мощностью горелок синхронно с режимом работы электродов для исключения локальных перегревов футеровки. Когда металл переходит в жидкое состояние, горелки переводят в режим дожигания оксида углерода над зеркалом ванны для возврата энергии в процесс. Форсунки изготавливают из жаропрочной стали с водяным охлаждением для защиты от лучистого жара и брызг расплава. Применение комбинированного нагрева увеличивает производительность цеха без расширения производственных площадей.

Состояние свода печи контролируют с помощью визуального осмотра во время пауз и систем бесконтактного лазерного профилирования. Высокая температура и воздействие брызг шлака вызывают постепенное выкрашивание огнеупорных блоков, особенно вокруг отверстий для электродов. Если толщина центральной части уменьшается на 30%, проводят плановую замену сегментов для исключения риска обрушения конструкции внутрь печи.

Современные предприятия используют тепловизионные камеры, которые выявляют зоны локального перегрева на внешней обшивке, сигнализируя о критическом истончении кирпича.

Для повышения ресурса свод часто выполняют в виде водоохлаждаемых панелей с набивным огнеупорным слоем. Трубная система отводит до 95% лучистого тепла, что позволяет эксплуатировать деталь намного дольше по сравнению с полностью кирпичными аналогами. Регулярная очистка поверхности от пыли и нагара улучшает теплообмен и облегчает поиск микротрещин в металле.
