Литейные машины

Гидравлическая система литейной машины создает усилие смыкания половин формы, которое должно противодействовать давлению жидкого металла при впрыске. Для крупных агрегатов величина нагрузки достигает 4000 т, потому что расплав стремится раскрыть замок и оставить облой на стыке деталей.

Инженеры определяют этот параметр исходя из площади проекции отливки и максимального удельного давления в камере прессования. Если мощности привода не хватает, геометрия изделия нарушается и возникают опасные выбросы горячей массы через щели. Машина имеет жесткую раму и массивные колено-рычажные механизмы для удержания оснастки в неподвижном состоянии.

Контроль усилия проводят через цифровые датчики на каждой колонне станины в режиме реального времени. Система ЧПУ автоматически блокирует запуск цикла, когда параметры выходят за рамки безопасного диапазона для конкретного штампа. Равномерное распределение давления между четырьмя опорами предотвращает перекос плит и защищает направляющие от быстрого износа. Точная настройка гидроклапанов позволяет плавно менять интенсивность прижима на разных этапах цикла формообразования.

Скорость вращения формы в центробежных литейных машинах определяет плотность металла и качество проработки внешнего рельефа заготовки. Частота оборотов варьируется от 500 до 3000 об/мин в зависимости от диаметра изделия и вязкости сплава. Центробежная сила прижимает расплав к стенкам кокиля, поэтому воздух и легкие шлаковые включения вытесняются к центральной оси отливки.

Такой процесс исключает появление раковин и пористости в теле детали, что крайне важно для производства ответственных втулок и гильз двигателей. Машина оснащается частотным преобразователем для плавного разгона и торможения массивного шпинделя.

Программное обеспечение регулирует темп вращения на разных этапах кристаллизации для предотвращения образования трещин. Слишком высокая скорость приводит к возникновению больших напряжений в металле, когда он начинает застывать. Если оборотов недостаточно, толщина стенки получится неравномерной и возникнет дисбаланс продукции. Система охлаждения вала защищает подшипниковые узлы от перегрева при длительном контакте с горячим металлом.

Вакуумные системы в современных литейных машинах удаляют воздух из полости формы за 0.5 секунды до момента попадания туда металла. Разрежение в камере позволяет заливать очень тонкие стенки, толщиной до 1 мм, без риска образования недоливов и воздушных пробок.

Машина засасывает металл в форму под действием атмосферного давления или нагнетает его поршнем в условиях полного отсутствия газового сопротивления. Такой метод обеспечивает идеальную повторяемость сложных узоров и мелких надписей на поверхности отливок. Оборудование имеет герметичные уплотнения из термостойкого силикона по всей линии разъема опок.

Контроль глубины вакуума проводят цифровые манометры, которые блокируют заливочный узел при обнаружении утечек. Когда воздух отсутствует, металл остывает более равномерно и не вступает в реакцию с кислородом атмосферы. Подобное решение исключает появление окисной пленки внутри детали и значительно повышает ее прочность на разрыв. После завершения цикла система подает воздух под давлением для быстрой очистки каналов и подготовки к следующему такту работы.

Индукционные плавильные узлы размещают непосредственно в корпусе литейной машины для минимизации потерь тепла при перемещении расплава. Генератор токов высокой частоты воздействует на шихту в тигле и расплавляет ее за несколько минут без контакта с нагревательными элементами. Металл сохраняет высокую чистоту, так как отсутствует взаимодействие с продуктами сгорания топлива или электродами.

Такая схема позволяет проводить заливку порциями с точной дозировкой веса для каждой отдельной формы. Автоматика поддерживает температуру в заданном диапазоне с точностью до 5℃. Электромагнитное поле создает эффект перемешивания, который гарантирует однородный химический состав сплава перед впрыском. Когда металл достигает нужной кондиции, механизм наклона или донный клапан подает порцию в заливочную камеру.

Отсутствие внешних ковшей упрощает конструкцию цеха и повышает безопасность труда на участке. Система охлаждения индуктора защищает электронные компоненты от теплового излучения тигля.

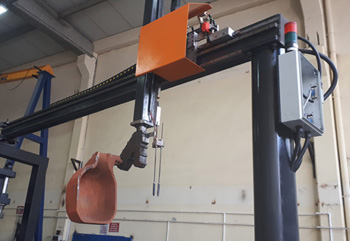

За точность дозирования расплава в автоматических литейных машинах отвечают лазерные уровнемеры и весовые платформы. Система замеряет количество металла в раздаточном ковше или в камере прессования 100 раз в секунду.

Процесс исключает переливы и позволяет экономить до 15% сплава за счет уменьшения объема литниковых остатков. Если вес дозы отклоняется от нормы, контроллер вносит правки в следующий цикл работы затвора. Подобная стабильность параметров необходима для получения деталей с одинаковыми физико-механическими свойствами в большой партии.

Механизм подачи металла снабжают подогреваемыми носиками для исключения застывания капель и образования настылей. При заливке алюминия используют керамические поршни, которые имеют минимальный коэффициент термического расширения. Когда уровень расплава в печи падает, автоматика подает сигнал на загрузку новой порции шихты.

Направляющие колонны и ползуны литейных машин требуют постоянного наличия масляной пленки для предотвращения задиров при смыкании половин формы. Автоматические станции подают смазку порциями через равные промежутки времени непосредственно в зоны трения.

Если уровень масла в баке падает ниже нормы, датчик блокирует запуск следующего цикла для защиты оборудования. Пылезащитные манжеты и скребки удаляют мелкую окалину с поверхности металла перед каждым движением плиты. Такая мера сохраняет гладкость стоек и предотвращает перекос штамповой оснастки.

Раз в неделю проводят проверку затяжки гаек на колоннах и контролируют параллельность опорных плит с помощью микрометров. Малейшее отклонение в 0.05 мм приводит к неравномерному износу инструмента и появлению облоя на отливках. Использование качественных бронзовых втулок в узлах трения снижает коэффициент сопротивления и уменьшает нагрузку на гидроцилиндры.

Оборудование для литья в оболочковые формы использует нагреваемые металлические плиты для формирования тонких песчано-смоляных полуформ. Сухая смесь песка с пульвербакелитом попадает на разогретую до +300℃ модель и вступает в реакцию скрепления. Через 30 секунд образуется прочная оболочка толщиной от 5 до 10 мм, которую затем снимают со стола с помощью системы толкателей.

Технология позволяет получать отливки с шероховатостью поверхности, сопоставимой с механической обработкой. Машины имеют поворотный механизм для быстрого сброса лишнего песка из модельного ящика.

Склеивание двух половинок оболочки проводят на специальных прессах с применением быстросохнущего состава. Готовую корку помещают в контейнер с металлической дробью для удержания формы при заливке расплава. Процесс обеспечивает высокую газопроницаемость стенок, что исключает появление раковин в металле. Компактные размеры оболочковых форм позволяют экономить площади на складе и упрощают их перемещение к заливочному посту.

Литейные машины под низким давлением подают металл в форму снизу через герметичный металлопровод под действием воздуха. Давление в камере печи плавно увеличивается до 0.1 МПа, поэтому расплав спокойно заполняет полость без турбулентных завихрений.

Такой способ исключает захват воздуха и гарантирует получение плотной структуры отливки с отличными механическими свойствами. Металл остывает под постоянным напором, что компенсирует усадку и предотвращает образование пустот. Оборудование широко применяют для массового производства колесных дисков и блоков цилиндров.

После затвердевания металла давление сбрасывают, и остатки расплава из стояка стекают обратно в раздаточную печь. Данный алгоритм позволяет экономить материал, так как в литниковой системе не образуется лишних отходов. Машина оснащается системами контроля температуры металлопровода для исключения его замерзания. Программное управление точно выдерживает график нарастания давления для каждой конкретной детали.

Внутренние каналы охлаждения в литейных машинах проектируют с учетом геометрии отливки для обеспечения направленной кристаллизации. Воду или масло прогоняют через отверстия в плитах и деталях оснастки под давлением 0.4 МПа. Это позволяет отводить тепло от массивных участков заготовки быстрее, чем от тонких ребер.

Подобный температурный баланс исключает коробление металла и возникновение внутренних напряжений при остывании. Автоматические термостаты поддерживают температуру формы на уровне +180℃ для обеспечения стабильной текучести сплава.

Регулярная очистка каналов от накипи и химических отложений предотвращает перегрев отдельных зон штампа. Применение вихревых датчиков расхода позволяет контролировать целостность каждого контура охлаждения в реальном времени. Если поток жидкости прекратится, система ЧПУ немедленно остановит работу привода для защиты оснастки от термического удара. Контур охлаждения часто объединяют с системой подогрева, которая готовит машину к запуску в начале смены.

Автоматические системы удаления шлака в литейных машинах используют специальные скребковые механизмы или лопатки, которые вращаются. Механический захват аккуратно сдвигает нечистоты к краю заливочной чаши или в шлаковое окно перед началом впрыска. Процесс предотвращает попадание окислов и газов в полость формы, что значительно повышает сортность выпускаемой продукции.

Когда шлак накапливается, манипулятор сбрасывает его в отдельный контейнер для последующей переработки. Все действия происходят синхронно с движением заливочного ковша без участия персонала в опасной зоне. Датчики изображения контролируют чистоту поверхности расплава и подают команду на повторную очистку при обнаружении остатков загрязнений.

Применение защитных газов над зеркалом металла в камере машины уменьшает скорость образования нового шлака. Поверхность инструментов для скачивания футеруют огнеупорными составами для защиты от быстрого размыва.

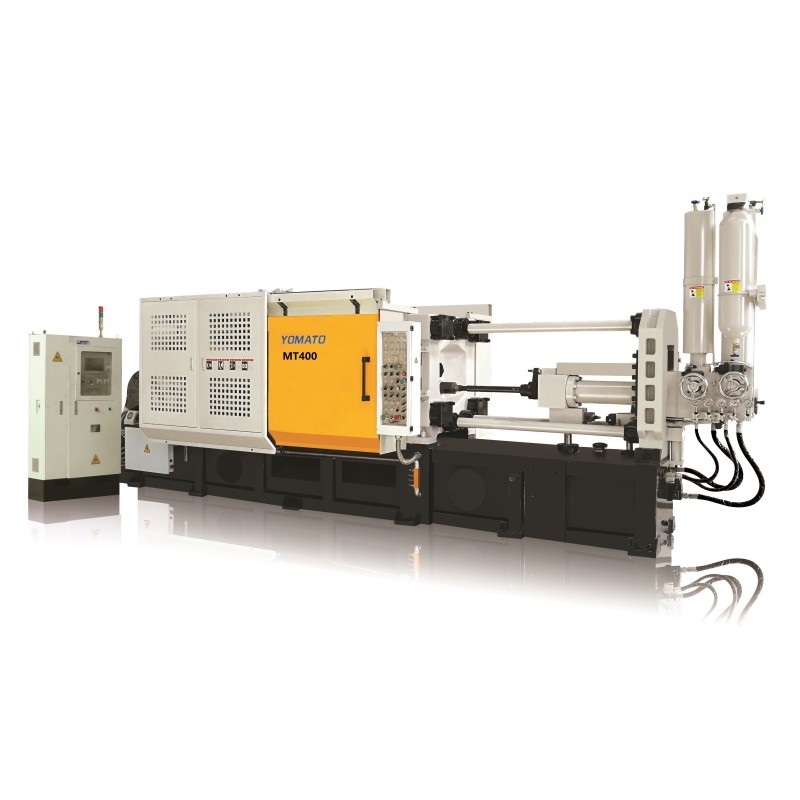

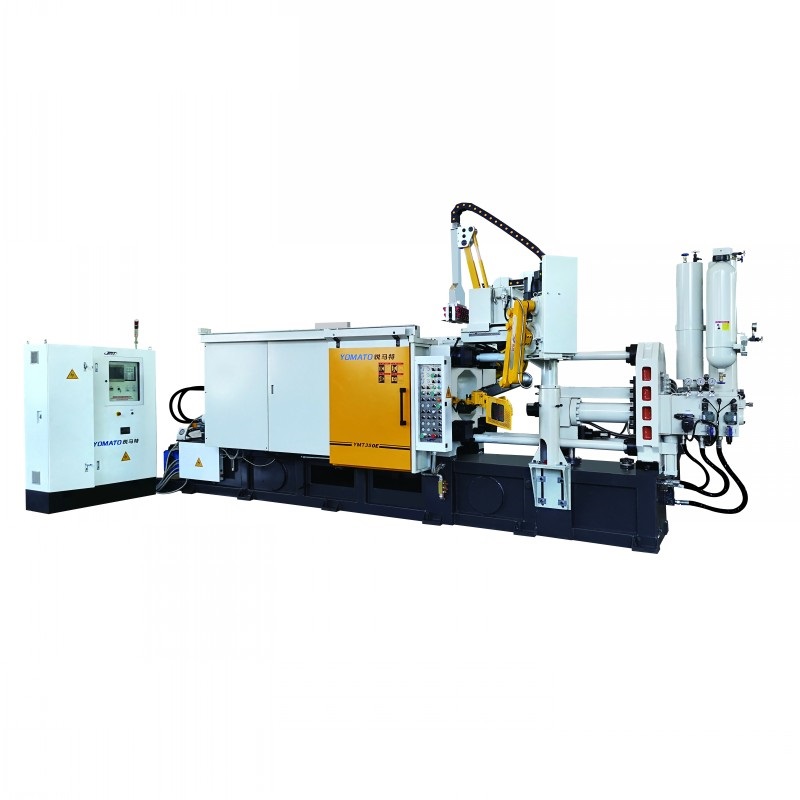

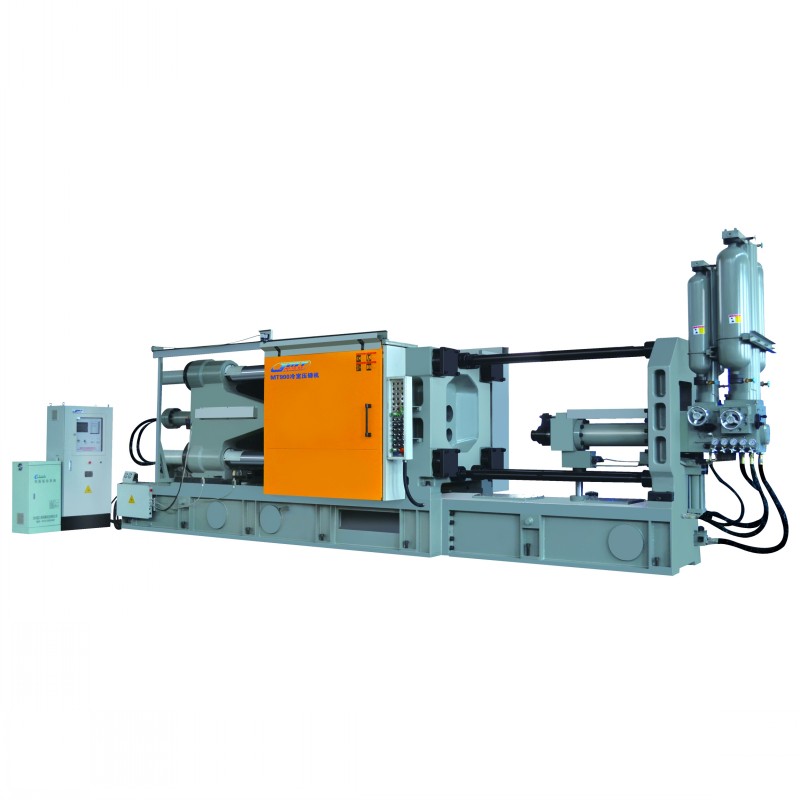

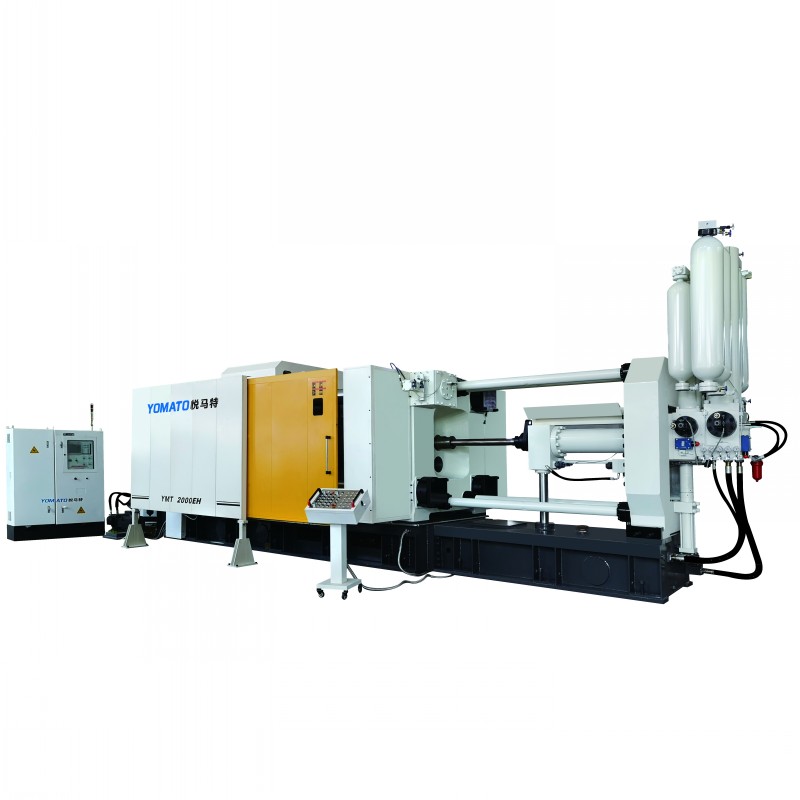

Для обеспечения плотной структуры металла давление прессования в литейных машинах под давлением регулируют в диапазоне от 30 до 100 МПа. Процесс включает две стадии: медленное заполнение формы для вытеснения воздуха и резкий удар для уплотнения расплава. Скорость движения поршня достигает 10 м/с, что позволяет заливать детали с тонкими стенками и сложной конфигурацией.

Высокая нагрузка на финишном этапе исключает появление усадочных раковин и гарантирует четкость всех рельефных элементов. Машина оснащается мощными гидроаккумуляторами для мгновенной отдачи накопленной энергии.

Электронная система контроля замеряет график нарастания давления и положение поршня 1000 раз в секунду. Подобный мониторинг позволяет обнаруживать ошибки в дозировке металла или засорение литниковых каналов на ранней стадии. Результаты каждого цикла сохраняются в базе данных для подтверждения качества продукции перед заказчиком. Точная настройка гидроклапанов предотвращает гидравлические удары, которые могут разрушить станину или оснастку.

Бесконтактные пирометры и тепловизоры отслеживают нагрев формы и расплава без прямого соприкосновения с раскаленной средой. Это исключает износ чувствительных элементов и позволяет получать точные данные в диапазоне от +200℃ до +1600℃.

Информация передается в систему управления, которая корректирует подачу охлаждающей воды или меняет время выдержки отливки в форме. Если температура кокиля превышает допустимый предел, автоматика блокирует следующий впрыск для предотвращения прилипания металла к оснастке. Данный контроль важен для сохранения стабильной микроструктуры сплава.

Тепловизионные камеры создают карту распределения тепла по всей поверхности штампа в режиме реального времени. Такая визуализация помогает обнаружить зоны перегрева или засорение отдельных каналов системы охлаждения. На основе этих данных система ЧПУ оптимизирует работу форсунок для нанесения разделительной смазки. Мониторинг тепловых процессов снижает риск возникновения горячих трещин и коробления готовых изделий.
