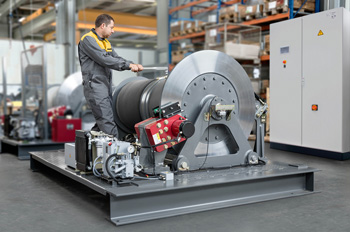

Лебедки

Червячные передачи выбирают для механизмов с небольшой скоростью, потому что они обладают эффектом самоторможения. Такая особенность исключает произвольное вращение барабана под весом груза, когда тормозная система внезапно выходит из строя. Устройства работают очень тихо и имеют компактные габариты, что позволяет монтировать их в стесненных условиях литейных участков.

С другой стороны, червячный механизм склонен к нагреву при длительной эксплуатации, из-за чего в картер заливают масло с антифрикционными присадками. КПД таких агрегатов обычно ниже, чем у аналогов, зато они гарантируют максимальную плавность хода при загрузке тяжелой шихты в печи.

Планетарные редукторы устанавливают на мощные лебедки, которые перемещают тяжелые опоки весом более 20т. Они выдерживают огромные крутящие моменты при малом весе самого корпуса, так как нагрузку распределяют между несколькими шестернями одновременно. Этот тип привода отличается высоким ресурсом и способностью работать в интенсивном многосменном режиме без частых пауз для охлаждения. Конструкция позволяет легко менять передаточное число для настройки нужной скорости подъема ковша с металлом.

Для работы в зонах с температурой выше +60℃ используют электродвигатели со специальным классом изоляции обмоток. Корпус мотора оснащают дополнительным защитным экраном из нержавеющей стали или алюминия, который отражает инфракрасное излучение от расплавленного металла. Между экраном и станиной оставляют воздушный зазор для естественной циркуляции потоков, что предотвращает перегрев внутренних узлов.

Если лебедку монтируют непосредственно над плавильной печью, применяют систему принудительного обдува через гибкие воздуховоды. Это позволяет поддерживать стабильный тепловой режим даже при круглосуточной работе оборудования в тяжелых условиях.

В самых нагруженных узлах используют системы жидкостного охлаждения, когда антифриз или воду прогоняют через каналы внутри фланца двигателя. Масло в редукторе также защищают от термического разложения путем установки выносных теплообменников. Все электрические кабели помещают в жаростойкие гофры с наполнением из базальтового волокна, которое выдерживает кратковременный контакт с искрами. Для контроля состояния техники внутри корпуса устанавливают датчики температуры.

Винтовые канавки на поверхности барабана обеспечивают правильную укладку стального каната, без перехлестов и заломов. Когда трос ложится точно в свой паз, контактное давление распределяют равномерно по всей длине витка, что снижает механический износ проволоки.

Наличие нарезки увеличивает площадь соприкосновения металла с основой и предотвращает соскальзывание витков при рывках груза. Это особенно важно для многослойной навивки, где первый слой служит фундаментом для всех последующих рядов троса. Правильная геометрия пазов позволяет избежать сплющивания каната под большой нагрузкой, из-за чего срок службы расходных материалов увеличивается в 2 раза.

Нарезка канавок также помогает точно рассчитать скорость перемещения груза, так как длина одного витка остается строго постоянной. Глубину паза делают равной половине диаметра каната, чтобы обеспечить надежную фиксацию и исключить вылетание троса из колеи. На краях барабана всегда оставляют высокие реборды, которые не дают канату соскочить на вал редуктора при полном разматывании.

В современных лебедках устанавливают дисковые или колодочные тормоза нормально-замкнутого типа, которые всегда находятся в зажатом состоянии. Когда на катушку электромагнита подают ток, магнитное поле преодолевает сопротивление мощных пружин и разводит колодки в стороны. Это освобождает вал двигателя для вращения и позволяет начать подъем или спуск емкости с формовочной смесью.

Как только питание в цепи исчезает или оператор отпускает кнопку управления, пружины мгновенно возвращают тормозные накладки на шкив. Груз замирает в текущем положении без просадки, что исключает аварии при внезапных перебоях в электроснабжении предприятия.

Фрикционные элементы изготавливают из износостойких безасбестовых составов, которые сохраняют высокий коэффициент трения даже при попадании масла или влаги. Механизм тормоза помещают в закрытый кожух для защиты от металлической пыли, которая может вызвать заклинивание подвижных частей. Для ручного аварийного опускания в конструкции предусматривают специальный рычаг, который позволяет аккуратно разжать диски без электричества.

Для работы в условиях высоких температур и запыленности выбирают стальные канаты с металлическим сердечником, так как органическая основа быстро выгорает и теряет прочность. Многопрядные тросы с крестовой свивкой обладают повышенной гибкостью и устойчивостью к кручению, что важно при подъеме изделий на большую высоту.

Поверхность проволок покрывают слоем цинка для защиты от коррозии, которая часто возникает из-за перепадов влажности и агрессивных паров в цехе. Диаметр каната рассчитывают с коэффициентом запаса не менее пяти единиц, чтобы исключить разрыв при резких динамических толчках. Слишком жесткие тросы быстро разрушаются на барабанах малого радиуса, поэтому подбор выполняют строго по таблицам производителя.

Особое внимание уделяют смазке, которую наносят на трос еще в процессе его изготовления на заводе. Она должна быть тугоплавкой и не вытекать из жил при нагреве от плавильных печей до +100℃. Если в воздухе много песка или абразивной пыли, используют канаты в полимерной оболочке, которая защищает внутренние слои от попадания грязи.

Каждую неделю проводят визуальный осмотр каната по всей длине на наличие оборванных нитей или признаков коррозии. Если количество обрывов на одном шаге свивки превышает 10%, трос немедленно заменяют.

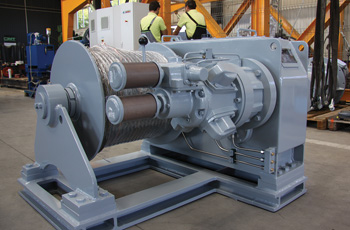

Прижимной ролик - подпружиненная штанга или валик, которые постоянно давят на верхние витки каната на барабане. Это устройство предотвращает ослабление и спутывание троса, когда крюковая подвеска опускается без груза или ложится на землю.

Без прижима витки могут сойти со своих канавок и образовать «бороду», что приведет к заклиниванию механизма при последующем подъеме. Ролик обеспечивает плотную и ровную укладку каната даже при малом натяжении, сохраняя геометрию намотки в течение всей смены. Наличие такого узла актуально для лебедок с большой канатоемкостью, где трос укладывают в 4-5 слоев.

Конструкцию ролика снабжают износостойким полиуретановым покрытием, чтобы исключить повреждение проволок каната при постоянном контакте. Система регулировки позволяет менять усилие прижима в зависимости от диаметра используемого троса и жесткости стали. В автоматизированных линиях этот узел часто дополняют датчиком провисания, который останавливает привод при потере натяжения нити. Это исключает повреждение тары или обрыв каната из-за образования петель.

Для контроля теплового состояния электродвигателя в лобовые части обмоток встраивают терморезисторы или биметаллические датчики. Электроника постоянно считывает сопротивление этих элементов и сравнивает его с эталонными значениями для текущего класса изоляции.

Если температура меди достигает +140℃ или иного порога, реле разрывает цепь управления контактором и блокирует запуск лебедки. Принудительная остановка позволяет избежать короткого замыкания и полного разрушения мотора под нагрузкой. Система контроля также отслеживает частоту пусков в час, чтобы предотвратить накопление тепла при слишком интенсивной работе на конвейере.

В шкафах управления устанавливают тепловые реле, которые реагируют на силу потребляемого тока при перемещении тяжелых ковшей. Если механизм заклинило или вес груза превысил норму, ток резко возрастает, и автоматика отключает питание в течение двух-трех секунд. Для охлаждения силовых модулей в корпусе предусматривают радиаторы с активными вентиляторами, которые работают даже после остановки основного цикла.

Частотный преобразователь позволяет плавно менять скорость вращения барабана от нуля до номинальных значений без потери крутящего момента. Это исключает возникновение рывков при старте, что крайне важно для безопасного перемещения ковшей с расплавленным металлом.

Плавное замедление перед остановкой обеспечивает высокую точность позиционирования груза над формой с погрешностью до 2 мм. Электроника также ограничивает пусковые токи, что снижает нагрузку на заводскую сеть и защищает обмотки двигателя от перегорания. Использование инвертора дает возможность реализовать режим «микроскорости» для аккуратной стыковки стержней и пресс-форм без повреждения их поверхностей.

Система позволяет программировать различные рампы разгона и торможения в зависимости от технологического этапа производства. При холостом ходе барабана скорость можно увеличить на 20-30%, что существенно сокращает время цикла и повышает общую производительность цеха. Инвертор постоянно контролирует параметры сети и защищает лебедку от перепадов напряжения или обрыва одной из фаз.

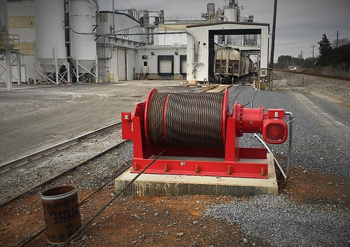

Стационарные модели монтируют на жесткое сварное основание, которое изготавливают из мощных швеллеров или двутавровых балок. Раму крепят к фундаменту при помощи фундаментных болтов диаметром от 24 до 42 мм, которые закладывают в бетон на глубину до 1000 мм.

После заливки и высыхания раствора проверяют горизонтальность площадки по уровню, чтобы исключить перекос барабана относительно оси каната. Между станиной лебедки и опорной конструкцией часто устанавливают резиновые или композитные виброгасители для снижения динамических нагрузок на здание. Это предотвращает появление трещин в стенах цеха при резкой остановке тяжелых отливок весом 10 т и более.

Для гарантии надежности при многократных нагрузках соединение корпуса лебедки с рамой выполняют болтами класса прочности 8.8 или 10.9. Под головки болтов и гайки подкладывают усиленные шайбы большого диаметра для распределения давления на металл. Все резьбовые пары фиксируют анаэробным герметиком или контргайками, чтобы исключить их самопроизвольное откручивание от вибраций двигателя. Если лебедку устанавливают на подвижной тележке, проверяют плотность прилегания ходовых колес к рельсам по всей длине пути.

Гидравлические лебедки обладают значительно большей удельной мощностью при компактных размерах самого исполнительного механизма. Это позволяет устанавливать их в местах, где невозможно разместить крупный электрический двигатель с массивным редуктором.

Гидропривод не боится длительной работы в режиме «упора», когда трос натянут, но барабан не вращается, так как излишки давления просто сбрасывают через клапан. Система обеспечивает абсолютно плавное изменение скорости и момента без использования сложных электронных преобразователей частоты. Такая техника идеально подходит для работы во взрывоопасных зонах или в условиях экстремальной влажности.

Гидромоторы отличаются высокой стойкостью к перегрузкам и могут мгновенно менять направление вращения без риска повреждения узлов. Вся система смазывается рабочей жидкостью изнутри, что минимизирует трение и увеличивает срок службы до 15-20 лет. Жидкость эффективно отводит тепло в бак с радиатором, поэтому лебедка может работать в интенсивном ритме без пауз на охлаждение. Отсутствие искр и открытых контактов делает гидравлику приоритетной для литейных цехов с высокой концентрацией пыли и горючих газов.

Первую замену масла в новом редукторе лебедки производят после периода обкатки, который обычно составляет около 50-100 часов работы под нагрузкой. Это необходимо для удаления мелкой металлической стружки и продуктов притирки зубчатых колес, которые неизбежно образуются в новом агрегате.

В дальнейшем плановую замену смазочного материала выполняют каждые 2000-3000 часов эксплуатации или не реже одного раза в год. Если лебедка трудится в условиях экстремально высоких температур около плавильных печей, интервал сокращают вдвое из-за ускоренного окисления основы. Качественная смазка должна сохранять вязкость и защитные свойства в течение всего периода между обслуживаниями.

Уровень масла проверяют еженедельно через смотровое окно или при помощи щупа, при необходимости производят доливку до контрольной метки. При обнаружении в жидкости темного осадка, пены или посторонних примесей проводят внеплановую промывку картера чистым маслом. Для червячных передач выбирают специализированные составы с высоким содержанием противозадирных добавок, которые защищают мягкие бронзовые венцы от износа.
