Литейные ковши

Стопорный ковш выдает расплав через отверстие в днище, которое закрывает вертикальный огнеупорный шток. Рычажный или гидравлический механизм поднимает этот стержень, когда нужно начать заполнение формы. Такая конструкция полностью исключает попадание верхнего слоя шлака в отливку, так как забор металла происходит из самой нижней части емкости.

Стопорные модели незаменимы при работе с крупными формами на конвейерных линиях, где требуется высокая скорость и точность дозирования. Вес таких агрегатов достигает 100 т и более, поэтому их перемещают только мощными мостовыми кранами.

Чайниковые ковши имеют специальную внутреннюю перегородку или сифонный канал, который сообщается с носиком. При наклоне емкости металл поступает в носик снизу, а шлак остается запертым внутри основного объема. Этот метод также гарантирует чистоту расплава, но требует плавного управления поворотом корпуса. Чайниковые устройства чаще имеют среднюю вместимость до 5 т и подходят для ручной или полуавтоматической разливки.

Новую футеровку подвергают постепенному нагреву для полного удаления влаги из огнеупорного раствора и кирпича. Если залить металл в холодный ковш, остатки воды мгновенно превратятся в пар и вызовут взрывной выброс расплава или разрушение защитного слоя.

Процесс начинают с сушки при температуре +150℃ в течение 12 часов с помощью газовых горелок. Постепенно жар увеличивают до +800℃ или +1000℃, чтобы огнеупорный материал приобрел необходимую плотность и прочность. Такой плавный график предотвращает появление термических трещин, которые могут стать причиной прорыва жидкой стали к стальному кожуху.

Разогрев проводят непосредственно перед подачей ковша к плавильной печи, когда нужно минимизировать тепловые потери расплава. Температуру контролируют бесконтактными пирометрами, которые фиксируют свечение внутренней поверхности емкости. Когда футеровка достигает рабочего состояния, она перестает поглощать энергию из металла и сохраняет его текучесть. Для экономии газа стенды для сушки оснащают крышками, которые закрывают зев ковша и удерживают тепло внутри.

Визуальный осмотр позволяет обнаружить глубокие трещины, сколы или участки размыва кирпичной кладки расплавленным металлом. Если толщина футеровки уменьшается до 50% от исходного значения, ковш выводят из эксплуатации для проведения капитального ремонта.

На стальном кожухе иногда проступают темные или красные пятна, которые свидетельствуют о локальном перегреве металла из-за прогара изоляции. Современные предприятия используют тепловизоры для дистанционного сканирования корпуса во время каждой транспортировки расплава. Программное обеспечение сравнивает полученную карту температур с безопасными параметрами и выдает предупреждение при обнаружении опасных зон.

Появление остатков металла или застывшего шлака на стенках после опорожнения также указывает на потерю гладкости поверхности. Когда огнеупорный материал становится пористым, он начинает активно впитывать примеси и разрушаться под воздействием химических реакций. Массу ковша периодически проверяют на электронных весах, чтобы отследить уменьшение веса из-за износа футеровки.

Шлак удаляют механическим способом - с помощью специальных скребков или путем добавления коагулирующих присыпок на основе перлита. Когда порошок попадает на зеркало расплава, он мгновенно расширяется и связывает жидкие окислы в плотную вязкую массу. Такой «пирог» легко зацепить инструментом и вытащить из ковша перед началом процесса разливки по формам.

Очистка поверхности предотвращает попадание мусора в литниковую систему, что критично для получения герметичных и прочных деталей. Процесс проводят очень быстро, чтобы исключить чрезмерное охлаждение верхних слоев металла.

В автоматизированных комплексах применяют вакуумные или механические скачиватели шлака, которые работают без участия человека. Манипулятор заводит захват в ковш и сдвигает нечистоты в шлаковую чашу через специальный вырез в борту. Если технология требует идеальной чистоты, используют ковши с перегородками, которые физически отсекают верхний слой в процессе наклона.

Ручные ковши имеют небольшой объем, до 50 л, и снабжаются длинными рукоятками для удержания одной или двумя парами рабочих. Их используют для заливки мелких форм на участках художественного литья или при производстве точных приборов.

Конструкция включает защитные экраны, которые прикрывают руки от лучистого тепла и случайных брызг расплава. Такие устройства обеспечивают максимальную маневренность, когда нужно быстро перемещаться между тесно стоящими опоками. Вес пустого ковша минимизируют за счет использования тонкостенных штампованных чаш с легкой футеровкой.

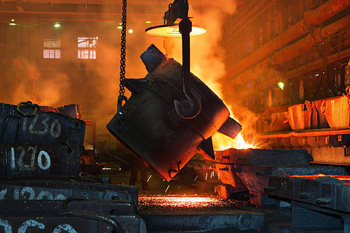

Крановые ковши обладают огромной вместимостью от 500 кг до сотен тонн и перемещаются только грузоподъемными механизмами. Их оснащают мощными цапфами - стальными пальцами, за которые цепляются крюки крановой подвески. Для управления наклоном в конструкцию встраивают червячные редукторы с самоторможением, которые исключают самопроизвольный переворот емкости. Крановые модели требуют строительства широких пролетов в цехе и установки надежных подкрановых путей.

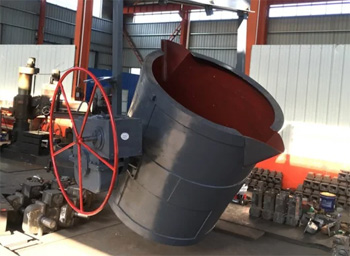

Планетарный редуктор позволяет плавно поворачивать многотонный ковш при минимальном усилии со стороны оператора или электропривода. Механизм обладает высоким передаточным числом и компактными размерами, что позволяет закрепить его непосредственно на одной из цапф. Плавность хода имеет решающее значение при заполнении тонких литниковых каналов, когда даже небольшое колебание струи вызывает брак.

Редуктор оснащают маховиком управления, который обеспечивает четкую обратную связь и позволяет дозировать поток металла с точностью до граммов. Самоблокирующиеся шестерни надежно удерживают корпус в любом наклонном положении при остановке вращения.

Внутренние детали передачи работают в закрытой масляной ванне, поэтому они защищены от попадания пыли и брызг металла. Корпус редуктора снабжают теплоотражающими кожухами для предотвращения перегрева смазки от лучистого жара расплава. Применение планетарной схемы снижает массу приводного узла по сравнению с обычными цилиндрическими передачами.

Для рафинирования стали в днище ковша монтируют пористые огнеупорные пробки, через которые подают аргон под высоким давлением. Пузырьки инертного газа поднимаются сквозь толщу металла и увлекают за собой растворенный водород и неметаллические включения.

Процесс обеспечивает эффективное перемешивание расплава, что выравнивает температуру и химический состав по всей высоте емкости. Продувка аргоном позволяет получить высококачественную сталь с минимальным содержанием вредных примесей для ответственных машиностроительных деталей. Система включает гибкие шланги с быстроразъемными муфтами, которые соединяют ковш с газовой рампой на посту доводки.

Пористые вставки имеют коническую форму и удерживаются в стальном гнезде специальными зажимами. Состояние пробки контролируют после каждой плавки, так как она изнашивается быстрее основной футеровки днища. Если газ перестает поступать равномерно, блок заменяют новым для сохранения эффективности очистки. Программное управление регулирует расход аргона в зависимости от марки стали и текущей температуры ванны.

Для быстрого восстановления изношенных участков применяют метод торкретирования - напыления бетонной смеси на горячую поверхность под давлением сжатого воздуха. Специальная пушка распыляет мелкозернистый огнеупорный порошок, который мгновенно спекается со старой кладкой и заполняет все трещины и раковины. Этот способ позволяет продлить срок службы футеровки на 15 или 20 плавок без длительной остановки оборудования на перефутеровку.

Ремонт проводят локально в зонах максимального размыва металла, например, в районе шлакового пояса или сливного носка. Скорость восстановления составляет несколько минут, что критично для поддержания высокого темпа работы литейного конвейера.

Также используют обмазку поврежденных зон пластичными огнеупорными мастиками с помощью ручного инструмента. Масса должна иметь высокую адгезию к основному материалу и не отслаиваться при последующем нагреве. После завершения мелкого ремонта отремонтированный участок подсушивают газовой горелкой для удаления связующей влаги. Регулярное проведение таких профилактических работ вдвое увеличивает общий ресурс ковша до капитальной перекладки кирпича.

Коническая форма с расширением кверху облегчает процесс извлечения застывших остатков металла - «козлов», которые могут образоваться при случайном охлаждении расплава. Наклонные стенки позволяют тяжелой глыбе легко выскользнуть из емкости при ее переворачивании краном. В цилиндрических сосудах металл часто заклинивает из-за температурного расширения, что требует долгой и тяжелой очистки с применением отбойных молотков.

Конус также обеспечивает более высокую жесткость конструкции при воздействии веса многотонной массы расплава. При одинаковой вместимости конический ковш занимает меньше места по высоте, что удобно при работе в невысоких цехах.

Расширенная верхняя часть увеличивает площадь зеркала металла, что облегчает операцию по скачиванию шлака и вводу легирующих добавок. Центр тяжести в такой емкости расположен ниже, поэтому она обладает лучшей устойчивостью при перемещении на тележках или роликовых конвейерах. Футеровка конических стенок кирпичом выполняется проще и надежнее, так как элементы создают эффект естественного свода.

Безопасность при транспортировке расплава обеспечивается за счет применения самотормозящихся червячных передач в механизме наклона. Угол подъема зубьев в редукторе подобран так, что обратная передача крутящего момента невозможна без принудительного вращения ведущего вала. Даже при поломке двигателя или отпускании рукоятки управления ковш застынет в текущем положении под любым углом.

Дополнительно на валы устанавливают электромагнитные или дисковые тормоза, которые срабатывают мгновенно при исчезновении напряжения в сети. Данные меры исключают неконтролируемый слив металла и защищают персонал от тяжелых травм.

На станине ковша монтируют механические упоры, которые ограничивают максимальный угол поворота емкости в обе стороны. Фиксаторы положения цапф в крюках крана имеют автоматические защелки, предотвращающие случайное соскальзывание подвески при резких рывках крана. Состояние всех предохранительных узлов проверяют перед началом каждой смены с занесением результатов в журнал. Электронные датчики наклона передают информацию на пульт оператора, предупреждая о приближении к опасным значениям.

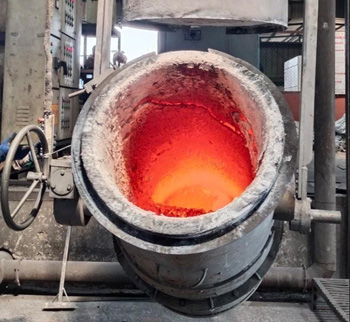

Толстая многослойная футеровка создает мощный тепловой барьер, который позволяет удерживать температуру расплава неизменной в течение длительного времени. Внутренний слой из тяжелого огнеупорного кирпича принимает на себя основной жар, а внешний слой из легковесных плит блокирует отвод тепла к стальному кожуху.

Общая толщина защиты в ковшах большой емкости достигает 300 мм, что снижает скорость остывания стали до 1℃ в минуту. Это дает возможность перевозить металл на большие расстояния между цехами или проводить длительные операции по вакуумной дегазации и легированию. Если футеровка станет слишком тонкой, металл начнет застывать прямо на стенках, образуя настыли.

Качественная изоляция также защищает наружный стальной корпус от перегрева, который может вызвать потерю прочности металла конструкции. Температура внешней поверхности кожуха при исправной защите не должна превышать +250℃, что безопасно для работы окружающих механизмов. Применение современных волокнистых материалов позволяет уменьшить общую массу ковша без потери теплоизоляционных свойств. Потери энергии через зев минимизируют с помощью футерованных крышек, которые надевают на ковш сразу после заполнения.

Цапфы являются наиболее нагруженными деталями литейного ковша, так как они воспринимают полный вес емкости вместе с расплавом и футеровкой. Их изготавливают методом ковки из высококачественной конструкционной стали 40Х или 35ХМ с обязательной последующей ультразвуковой дефектоскопией.

Наличие внутренних пустот или трещин в этом узле абсолютно недопустимо, так как поломка цапфы приведет к катастрофическому падению ковша. Поверхность пальцев подвергают закалке и шлифовке для обеспечения легкого вращения в подшипниках или крюках крановой подвески. Запас прочности этих деталей должен составлять не менее 8 единиц по отношению к максимальной рабочей нагрузке.

Место крепления цапфы к корпусу ковша усиливают мощными стальными накладками - щеками, которые распределяют напряжение по большой площади борта. Форма пальца обычно имеет утолщение у основания для предотвращения концентрации напряжений и усталостного разрушения металла. Регулярная проверка геометрии цапф позволяет вовремя обнаружить изгиб или износ поверхности, превышающий допустимые 3% от диаметра.

Шиберный затвор состоит из двух плоских огнеупорных плит, которые перемещаются относительно друг друга с помощью мощного гидроцилиндра. В отличие от стопорного штока, этот механизм расположен снаружи ковша, поэтому он не подвергается постоянному воздействию агрессивного расплава.

Плиты изготавливают из сверхтвердой керамики на основе оксида алюминия, которая выдерживает эрозию скоростным потоком стали. Шибер позволяет очень точно регулировать скорость разливки и мгновенно перекрывать струю при возникновении аварийной ситуации. Замена изношенных плит занимает 15 минут, что значительно быстрее ремонта сложной стопорной системы внутри раскаленной емкости.

Отсутствие длинного стопорного стержня внутри ковша освобождает полезный объем и упрощает процесс чистки футеровки от остатков шлака. Шиберные системы обеспечивают идеальную герметичность за счет плотного прижатия плит друг к другу под давлением мощных пружин. Данная технология позволяет проводить разливку в автоматическом режиме с управлением от лазерных датчиков уровня металла в форме. Механизм затвора снабжают водяным или воздушным охлаждением для защиты гидравлики от теплового излучения дна ковша.
