Литейные комплексы

Модульные литейные комплексы собирают из отдельных функциональных блоков на единой стальной раме. Такая конструкция позволяет быстро перемещать оборудование между производственными площадками и сокращает сроки проведения монтажных работ до 10 дней. Стационарные линии требуют заливки массивных фундаментов под каждый агрегат отдельно, поэтому их монтаж занимает больше времени.

В модульных системах все электрические и гидравлические связи прокладывают внутри модулей на этапе заводской сборки. Когда комплекс доставляют на место эксплуатации, требуется лишь подключение к основным цеховым сетям и финальная наладка.

При расширении производства в модульную схему легко встраивают новые печи или формовочные узлы без глубокой переделки всего участка. Стационарные комплексы проектируют под конкретные габариты помещения, поэтому их модернизация часто затруднена из-за жесткой привязки к фундаменту. Выбор между двумя типами зависит от горизонта планирования и наличия свободных площадей в цехе.

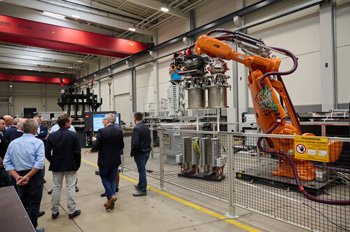

Промышленные роботы обеспечивают полную автономность заливочных и выбивных операций в составе литейного комплекса. Манипулятор с высокой точностью управляет ковшом и исключает разбрызгивание расплава при наполнении форм. Система датчиков синхронизирует движения робота с работой конвейера, потому что риск столкновений механизмов полностью отсутствует.

Использование автоматики заменяет тяжелый труд в опасных зонах, где постоянно присутствуют высокая температура и загазованность. Когда расплав достигает нужной кондиции, манипулятор подает его в литниковую чашу за считанные секунды.

Роботы также выполняют обрубку литников и финишную зачистку поверхностей отливок после их охлаждения. Программное обеспечение позволяет быстро перенастраивать захваты под разные типоразмеры деталей без участия персонала. Точность позиционирования инструмента составляет 0,1 мм, что гарантирует стабильное качество обработки всей партии продукции.

Снижение энергопотребления достигается за счет внедрения частотных преобразователей на всех мощных электродвигателях насосов и вентиляторов. Эти устройства плавно меняют скорость вращения приводов в зависимости от текущей нагрузки на оборудование. В паузах между плавкам системы переходят в режим экономии, что сокращает расход электричества на 25%.

В современных комплексах также применяют печи с изоляцией из современных волокнистых материалов. Такая футеровка удерживает тепло внутри камеры и предотвращает бесполезный нагрев воздуха в цехе.

Важную роль в экономии ресурсов играет система рекуперации тепла газов на выходе из плавильных агрегатов. Горячий воздух направляют в теплообменники для подогрева шихты перед ее загрузкой в тигель. Метод сокращает время плавки и уменьшает нагрузку на индукторы или дуговые электроды. Автоматика постоянно мониторит параметры сети и оптимизирует графики работы мощных потребителей для исключения пиковых нагрузок.

Системы регенерации позволяют очищать и повторно использовать до 95% отработанной формовочной смеси. Процесс включает дробление комьев земли после выбивки отливок и удаление пылевидных фракций через сита. Термическая обработка песка выжигает остатки смол и химических связующих, которые накопились в материале при контакте с расплавом.

Возвращение песка в производственный цикл сокращает затраты на закупку и транспортировку свежего сырья. Также решается проблема утилизации огромных объемов отходов, потому что песок циркулирует внутри комплекса по замкнутому кругу.

Качество песка после очистки постоянно контролируют автоматические анализаторы состава и газопроницаемости. Если характеристики смеси отклоняются от нормы, система вносит добавки свежих материалов в нужной пропорции. Оборудование для регенерации располагают в шумоизолированных боксах для снижения уровня вибрации в цехе. Интеграция участка подготовки песка в общую линию формовки делает литейный процесс непрерывным и автономным.

Программное обеспечение уровня MES связывает все агрегаты комплекса в единую информационную сеть для управления производственными процессами в реальном времени. Система собирает данные о температуре каждой плавки, расходе электроэнергии и состоянии фильтров очистки воздуха.

Контроллеры анализируют информацию и выдают задания исполнительным механизмам на основе технологических карт, которые подготовили заранее. Программа ведет учет каждой отливки от момента заливки до прохождения финишного контроля качества. Когда возникают отклонения от заданных параметров, автоматика мгновенно сигнализирует о необходимости внесения правок в режим работы.

Цифровое управление позволяет оптимизировать загрузку печей и минимизировать простои оборудования из-за ожидания форм или ковшей. Визуализация процесса на мониторах помогает следить за движением металла по всей технологической цепочке. В базе данных система сохраняет протоколы всех плавок, что важно для анализа причин появления брака или перерасхода ресурсов. Программные комплексы легко интегрируются с системами верхнего уровня.

Многофункциональные комплексы позволяют проводить деформацию заготовки сразу после ее извлечения из литейной формы без промежуточного охлаждения. Металл сохраняет высокую пластичность, поэтому для его ковки требуется на 30% меньше усилий по сравнению с обработкой остывших слитков.

Кузнечный пресс или молот встраивают непосредственно в заливочную линию за охлаждающим туннелем. Такая компоновка сокращает производственный цикл и исключает затраты на повторный нагрев деталей перед штамповкой. Структура металла после обработки по такой схеме получается более плотной и не имеет внутренних пустот.

Система манипуляторов передает горячую отливку под бойки молота в течение нескольких секунд. Программное управление синхронизирует ритм работы литейной машины и кузнечного оборудования для исключения заторов на конвейере. Данная технология идеально подходит для производства высоконагруженных осей, коленчатых валов и элементов шасси. Сокращение количества нагревательных печей уменьшает выбросы газов и снижает общую площадь участка.

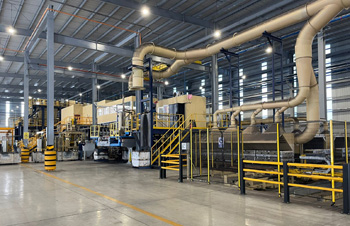

Компоновку агрегатов планируют исходя из минимизации путей перемещения жидкого металла и горячих отливок по цеху. Плавильные печи располагают в непосредственной близости от заливочных машин для уменьшения потерь температуры расплава. Формовочные узлы и участки подготовки песка выделяют в отдельные блоки со своими системами аспирации пыли.

Подобная расстановка исключает пересечение грузопотоков и обеспечивает свободный доступ для технического обслуживания каждого станка. Линейная или П-образная схема конвейера позволяет эффективно использовать площадь помещения и упрощает установку систем вентиляции.

Вдоль основных линий предусматривают технологические проезды для вилочных погрузчиков и кранового оборудования. Участки финишной обработки и контроля качества размещают в конце цепочки за туннелями для охлаждения. Для проверки отсутствия коллизий при движении манипуляторов инженеры используют методы компьютерного моделирования.

Многоконтурная система охлаждения обеспечивает отвод избыточного тепла от индукторов печей, силовых преобразователей и заливочных форм. Первый контур заполняют химически чистой водой для защиты медных обмоток от накипи и коррозии. Это предотвращает перегрев электрических частей оборудования и исключает возникновение коротких замыканий внутри индуктора.

Второй контур служит для охлаждения гидравлического масла и корпусов подшипников, где допускается применение технической воды. Разделение потоков позволяет точно регулировать температуру каждого узла и экономить затраты на водоподготовку.

На выходе из системы воду направляют в градирни или теплообменники для сброса жара в атмосферу. Автоматические датчики контролируют проток и давление жидкости в каждой ветке, а автоматика блокирует работу комплекса при аварийных утечках. Зимой тепло от контура охлаждения используют для обогрева бытовых помещений предприятия, что повышает энергоэффективность завода.

Централизованная система фильтрации улавливает дым, газы и пыль от агрегатов, которые работают, через сеть аспирационных зонтов. Мощные вентиляторы засасывают воздух с частицами пыли от печей, формовочных столов и участков выбивки отливок.

Многоступенчатая очистка в рукавных фильтрах и скрубберы удаляют до 98% вредных примесей перед выбросом в атмосферу. Это обеспечивает соблюдение жестких экологических нормативов и предотвращает оседание грязи на электронном оборудовании. Очищенный воздух возвращают в цех для сохранения тепла в зимний период, что снижает затраты на отопление помещений.

Автоматика контролирует состояние фильтрующих элементов и подает сигнал о необходимости их замены или импульсной продувки. Пыль из фильтров собирают в герметичные контейнеры для последующей утилизации или переработки. Точный расчет мощности аспирации исключает появление сквозняков и застойных зон внутри производственного комплекса.

Модельную оснастку на автоматизированных линиях меняют с помощью быстросменных плит и специальных магазинов-накопителей. Роботизированная каретка доставляет нужный комплект из архива к формовочной машине и фиксирует его с помощью гидравлических зажимов.

Весь процесс занимает не более 15 минут, что позволяет эффективно работать с мелкими партиями деталей. Идентификация оснастки осуществляется через радиочастотные метки, по которым система ЧПУ мгновенно загружает соответствующие параметры формовки. Такой подход исключает ошибки персонала и повреждение дорогостоящих моделей при ручной установке.

Центрирование плит происходит по прецизионным направляющим штифтам с точностью до 0,05 мм. После фиксации система автоматически подключает каналы подачи сжатого воздуха для очистки поверхности формы. Это гарантирует идеальное качество оттиска и отсутствие заусенцев по линии разъема будущей отливки. Автоматизация переналадки повышает коэффициент использования оборудования на 20% по сравнению с ручными методами.

Для контроля качества отливок в составе комплекса применяют автоматизированные рентгеновские установки и лазерные сканеры геометрии. Детали проходят через камеру контроля сразу после охлаждения и очистки на дробеметной установке.

Программное обеспечение сравнивает полученное изображение с эталонной цифровой моделью и выявляет скрытые раковины или трещины. Манипуляторы отбраковывают дефектные изделия и направляют их на переплавку, исключая попадание брака на участок механической обработки. Бесконтактные методы замера позволяют проверять до 100% продукции без снижения скорости работы конвейера.

Статистические данные о качестве каждой партии система сохраняет в памяти центрального сервера для анализа работы плавильных и формовочных узлов. Если процент брака начинает расти, система выдает рекомендации по корректировке температуры расплава или состава смеси. Ультразвуковые датчики проверяют плотность металла в наиболее нагруженных зонах ответственных деталей.
