Термообработка металла

Термическое воздействие позволяет изменить внутреннее строение сплава, чтобы наделить его необходимыми эксплуатационными качествами. Когда заготовку нагревают и охлаждают по определенной схеме, ее прочность и твердость возрастают в несколько раз. Это крайне важно для деталей, которые работают в условиях постоянного трения или испытывают высокие механические нагрузки.

В отличие от механической резки подобные манипуляции не меняют внешнюю форму изделия, но глубоко преображают его физическую сущность. Правильно проведенный цикл процедур гарантирует, что металл приобретет устойчивость к износу и не разрушится при резких ударах.

Помимо упрочнения такая технология помогает подготовить материал к последующим этапам производства. Если сталь имеет неоднородную структуру, ее предварительно обрабатывают огнем для улучшения податливости при ковке или гибке. После температурного вмешательства кристаллическая решетка становится более стабильной, поэтому риск появления скрытых трещин в металле падает до минимума.

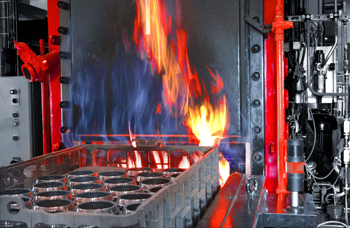

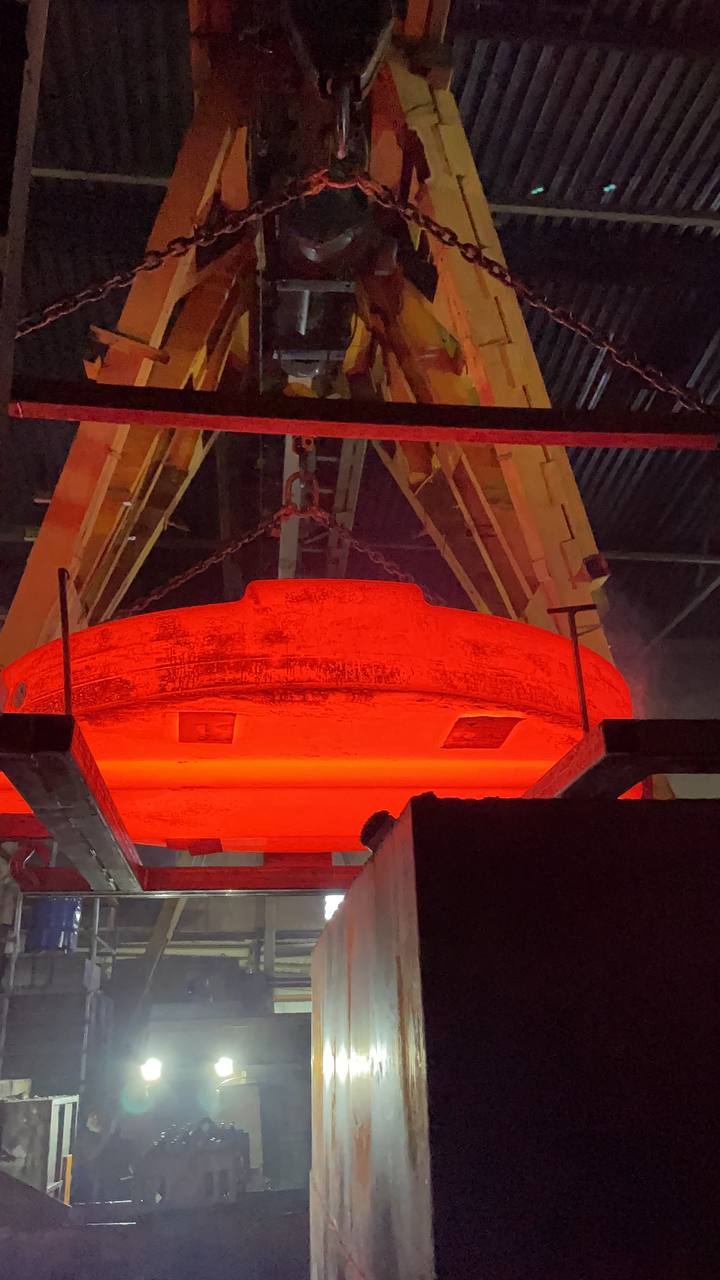

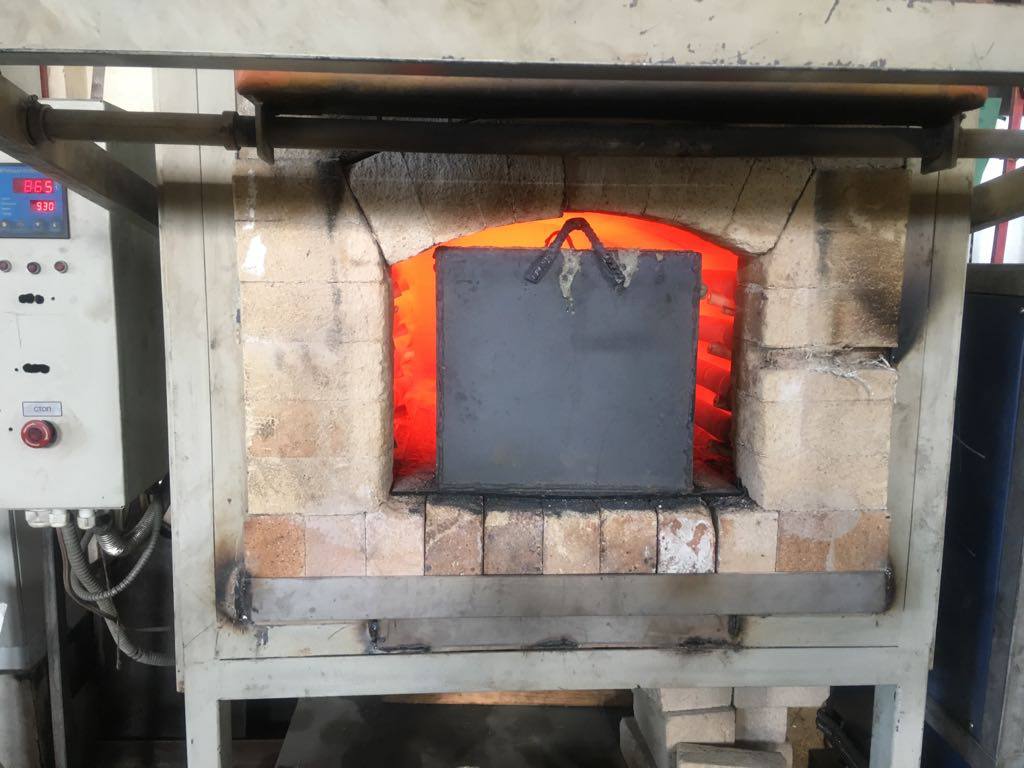

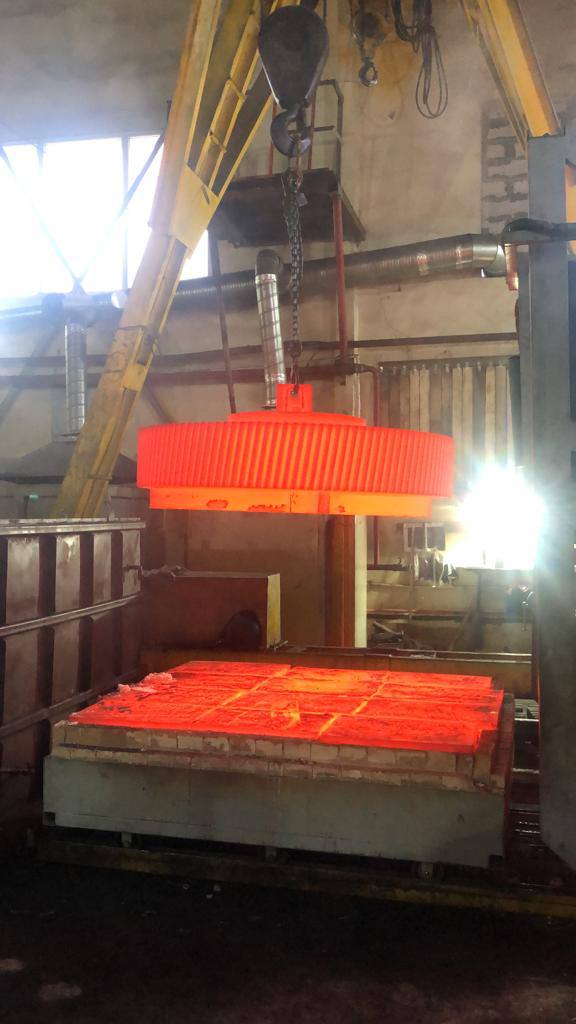

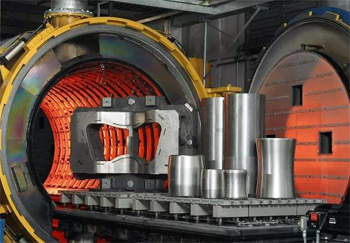

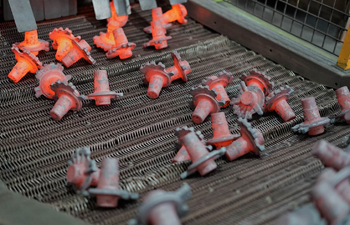

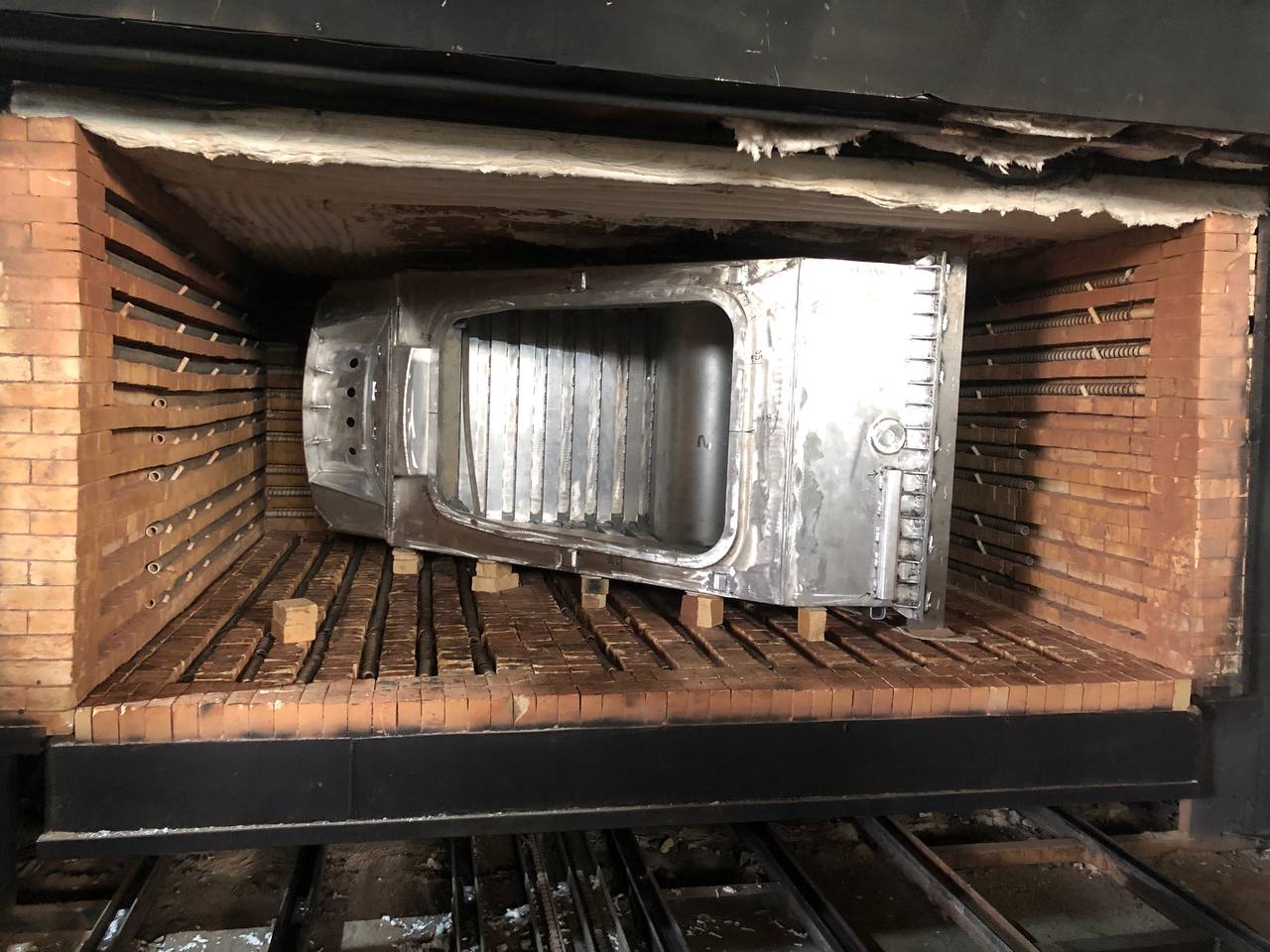

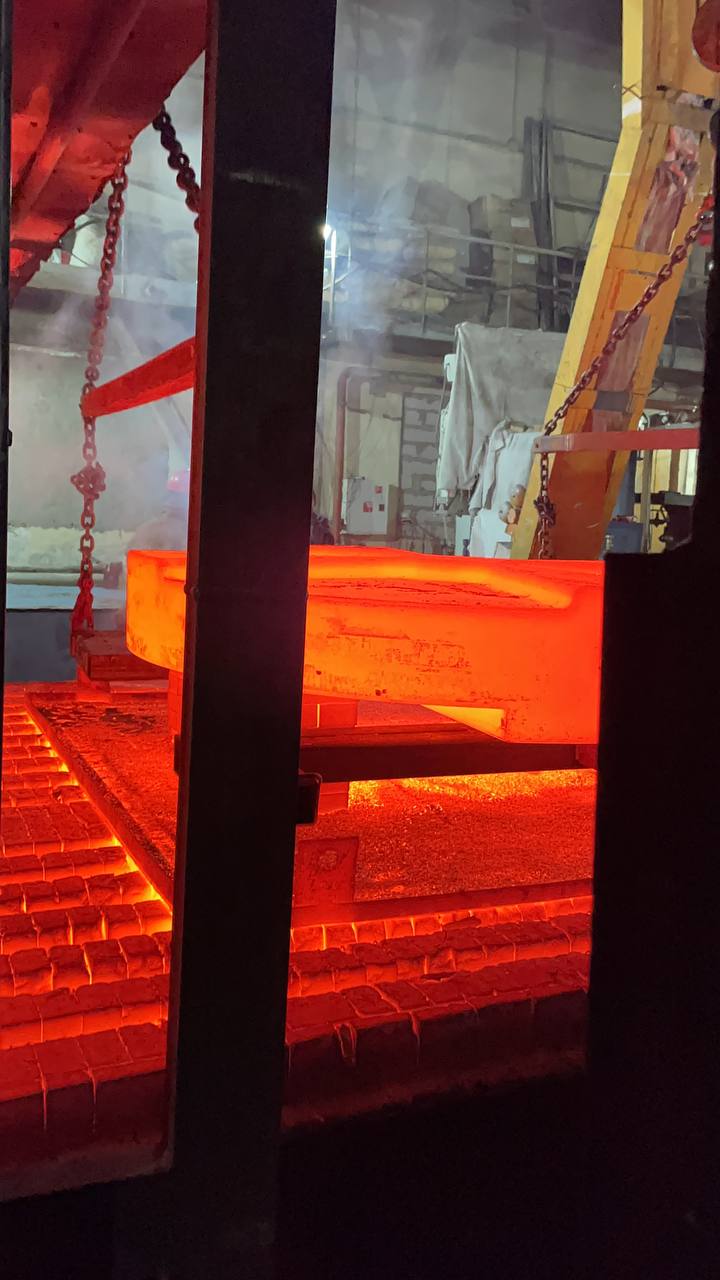

Процесс всегда состоит из трех последовательных этапов, каждый из которых требует точного соблюдения временных и температурных рамок. Сначала металл помещают в печь и нагревают до заданной отметки, которая зависит от марки стали и цели обработки. Когда температура достигает нужного значения, начинается стадия выдержки.

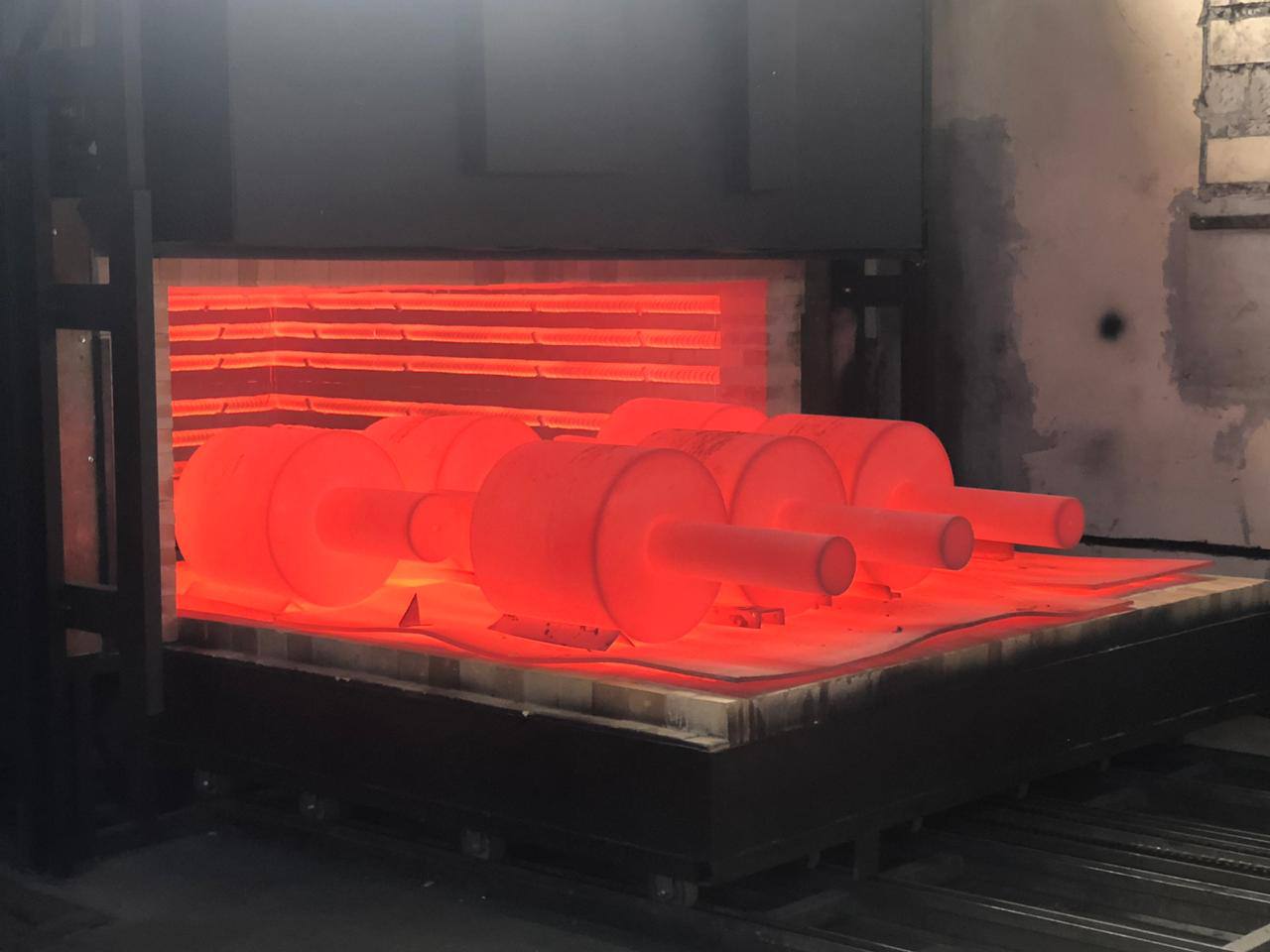

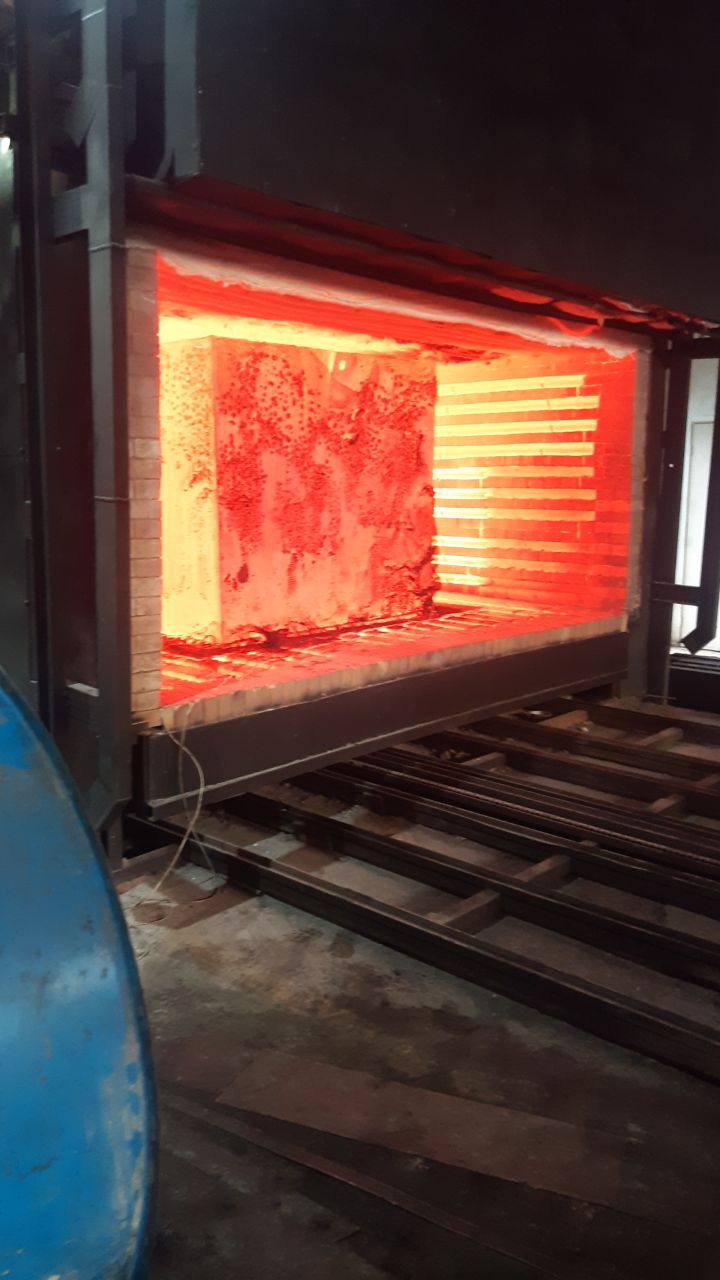

В этот период тепло равномерно распределяется по всему объему детали, чтобы фазовые превращения произошли во всех слоях материала. Если время пребывания в печи рассчитали неверно, внутренняя часть заготовки может остаться сырой, что приведет к неравномерным свойствам готового изделия.

Завершающим шагом становится охлаждение, которое проводят с разной скоростью в зависимости от технологии. Быстрое снижение температуры в воде или масле фиксирует полученное состояние структуры и придает металлу высокую твердость. При медленном остывании вместе с печью или на воздухе материал, напротив, становится более мягким и пластичным. Специалисты подбирают оптимальный режим для каждой задачи, потому что ошибка на любой стадии может привести к неисправимому браку.

Свойства стали напрямую зависят от достижения определенных температурных порогов, при которых углерод и железо образуют новые структурные связи. Если нагреть металл недостаточно сильно, аустенитное превращение не произойдет, поэтому деталь останется мягкой после охлаждения.

Превышение допустимого уровня нагрева ведет к пережогу, когда зерна металла начинают расти и теряют связь друг с другом. Такие изделия становятся хрупкими и легко ломаются даже при небольших нагрузках, а исправить этот дефект повторным нагревом практически невозможно. Современные печи снабжают цифровыми датчиками, которые контролируют жар с точностью до 1–2℃.

Стабильность температуры во время выдержки исключает возникновение внутренних напряжений, которые часто вызывают коробление или растрескивание тонких стенок. Когда заготовка имеет сложную форму, тепло должно проникать в нее плавно, чтобы избежать резких температурных перепадов между поверхностью и сердцевиной. Если охладитель имеет температуру выше нормы, скорость отвода тепла падает, из-за чего сталь не набирает нужную твердость по шкале Роквелла. Данные измерительных приборов позволяют строго следовать технологическим картам.

Выбор охлаждающей среды зависит от химического состава сплава и риска появления деформаций в готовом изделии. Вода обеспечивает максимально высокую скорость отвода тепла, но ее воздействие часто оказывается слишком жестким для легированных и высокоуглеродистых сталей.

Когда раскаленный металл попадает в водную среду, на его поверхности возникают колоссальные напряжения, которые провоцируют появление микротрещин. Чтобы избежать разрушения детали, применяют минеральные масла, которые охлаждают заготовку более плавно и мягко. Это позволяет сохранить целостность сложных по форме элементов и предотвратить их искривление при быстром переходе из горячего состояния в холодное.

Масло обладает меньшей теплопроводностью, поэтому оно идеально подходит для тонкостенных изделий и мелких инструментов. Когда используют масляную ванну, риск закалочных трещин снижается на 70%, а поверхность металла окисляется меньше. Но при работе с масляными составами требуется строгое соблюдение пожарной безопасности и наличие эффективной вытяжной вентиляции. Если требуется промежуточный вариант, применяют водяной туман или полимерные растворы, которые объединяют преимущества обеих сред.

Обе технологии направлены на смягчение металла и избавление от внутренних напряжений, но они различаются способом охлаждения заготовок. При полном отжиге деталь нагревают выше критической точки, а затем оставляют в выключенной печи для очень медленного остывания. Такой метод позволяет получить максимально крупное и однородное зерно, что делает сталь податливой для последующей механической обработки резцом.

Процесс может занимать до 20-30 часов, поэтому его выбирают для массивных поковок и литья с плохой структурой. После отжига металл имеет минимальную твердость, но приобретает высокую вязкость и пластичность.

Нормализация предполагает нагрев до аналогичных температур, но охлаждение проводят на спокойном воздухе вне печного пространства. Скорость падения температуры в этом случае выше, поэтому структура стали получается более мелкозернистой и прочной. Этот способ часто заменяет дорогостоящий отжиг, когда требуется быстро подготовить партию деталей к дальнейшим операциям. Нормализация исправляет дефекты структуры после сварки или прокатки и возвращает металлу естественные свойства.

Закаленная сталь обладает высокой твердостью, при этом становится хрупкой и склонной к внезапному разрушению под действием ударных нагрузок. Внутри металла после резкого охлаждения сохраняются огромные напряжения, которые могут разорвать деталь даже без внешнего воздействия.

Отпуск представляет собой повторный нагрев до умеренных температур от +150℃ до +600℃ для частичного снятия этих напряжений. В процессе выдержки структура стабилизируется, хрупкость исчезает, а металл приобретает необходимую вязкость при сохранении достаточной прочности. Процедура обязательна для любого режущего инструмента, валов и шестерен.

Температура отпуска определяет конечный баланс между твердостью и пластичностью изделия. При низком отпуске до +250℃ металл остается очень твердым, что подходит для измерительных приборов и подшипников. Высокий отпуск при нагреве до +600℃ наделяет детали способностью выдерживать сильные вибрации и изгибы, поэтому его выбирают для тяжелонагруженных узлов машин. Когда сталь проходит через этот этап, риск ее поломки в процессе эксплуатации падает до минимума.

Воздействие сверхнизкими температурами, до -195℃, при погружении в жидкий азот позволяет завершить структурные преобразования, которые не закончились при обычной закалке. В некоторых легированных сталях после охлаждения до комнатной температуры остается доля нестабильного аустенита, который со временем может вызвать изменение размеров детали. Глубокая заморозка превращает эти остатки в прочный мартенсит, что значительно повышает износостойкость и твердость металла.

Процесс длится от 12 до 24 часов, после чего изделие плавно нагревается в естественных условиях. Такой метод часто выбирают для производства высокоточных инструментов, авиационных компонентов и деталей спортивных двигателей.

Криогенная технология также улучшает ударную вязкость и коррозионную стойкость материала, так как структура становится максимально плотной и однородной. После такой «ледяной» ванны ресурс режущего инструмента возрастает на 50% или даже 100% за счет снижения внутреннего трения. Металл лучше сохраняет форму при резких перепадах рабочих температур, что важно для космической отрасли и точного приборостроения. Холод действует на атомном уровне, убирая микроскопические дефекты кристаллической решетки, которые могут стать очагами будущих трещин.

Старение - длительная выдержка материала при относительно низких температурах или при комнатных условиях для стабилизации его размеров и свойств. Этот процесс часто используют для алюминиевых сплавов и некоторых видов нержавеющих сталей после их закалки.

В ходе старения происходит выделение мелкодисперсных частиц из пересыщенного твердого раствора, которые блокируют движение дислокаций в кристаллах. Это приводит к постепенному росту твердости и прочности металла без существенного нагрева. Существует естественное старение на воздухе и искусственное старение в печах при температуре до +200℃, которое протекает значительно быстрее.

Эта операция необходима для деталей, к которым предъявляют жесткие требования по геометрической стабильности в течение многих лет службы. Если ее пропустить, заготовка может незначительно изменить свою форму из-за естественных процессов внутри металла уже после окончательной сборки узла. Для литых чугунных станин старение проводят для снятия литейных напряжений, что предотвращает коробление направляющих в процессе эксплуатации станка. Искусственное термическое воздействие позволяет достичь максимальных показателей текучести материала за короткий промежуток времени.

Индукционный метод позволяет нагревать не всю деталь целиком, а только ее поверхностный слой на заданную глубину с помощью токов высокой частоты. Это идеально подходит для закалки зубьев шестерен, шеек валов и кромок инструмента, когда требуется высокая твердость поверхности при сохранении вязкой сердцевины.

Процесс идет очень быстро, так как энергия передается металлу мгновенно через электромагнитное поле индуктора. Благодаря высокой скорости нагрева на поверхности не успевает образоваться окалина и обезуглероженный слой, что сохраняет чистоту металла. Технология значительно снижает риск коробления крупных деталей, потому что основная масса заготовки остается холодной.

Локальное упрочнение методом ТВЧ позволяет экономить электроэнергию и повышает производительность труда в серийном производстве. Автоматизация процесса обеспечивает идентичность глубины закаленного слоя на каждой детали из партии с точностью до 0.1 мм. Когда требуется обработать только конкретный участок сложной заготовки, индуктор проектируют специально под его форму. После нагрева деталь сразу попадает под струю охлаждающей жидкости, что сокращает время цикла до нескольких секунд.

Технология сочетает в себе пластическую деформацию металла с его одновременным или последующим термическим упрочнением. Самым ярким примером служит горячая прокатка, когда сталь проходит через валки стана при температурах выше порога рекристаллизации. В этот момент происходит дробление крупных зерен и измельчение структуры, что делает металл одновременно прочным и очень вязким.

Если закалку проводят сразу после выхода заготовки из-под давления, удается зафиксировать специфическое состояние кристаллической решетки. Результатом становится уникальный комплекс свойств, который невозможно получить при обычном нагреве и охлаждении неподвижной детали.

Термомеханический метод часто выбирают для производства высокопрочной арматуры, рельсов и листового проката для ответственных металлоконструкций. Объединение двух операций в одну технологическую цепочку значительно снижает себестоимость продукции и сокращает расход энергии. Металл после такого воздействия обладает повышенной сопротивляемостью к образованию трещин и к хрупкому разрушению при низких температурах. В процессе деформации также происходит заваривание внутренних микропор и пустот, что повышает плотность и чистоту материала.

Цена термических работ формируется исходя из массы заготовок, сложности их геометрии и требуемого режима нагрева. Крупногабаритные детали весом более 1 т требуют использования больших печей и специальных подъемных механизмов, что увеличивает затраты на один цикл.

Продолжительность процесса также играет роль: длительный отжиг в течение суток обходится дороже короткой закалки токами высокой частоты. Тип используемой среды охлаждения и необходимость применения защитных газов в камере также вносят свой вклад в итоговую сумму. Если заготовка выполнена из редкого или сложного в обработке сплава, стоимость возрастает из-за необходимости индивидуальной настройки оборудования.

Наличие дополнительных финишных операций, таких как пескоструйная очистка от окалины или правка после закалки, учитывают при окончательном расчете заказа. При серийном производстве цена за килограмм продукции снижается, так как печь загружают максимально плотно, а затраты на разогрев распределяются на всю партию. Использование современных систем автоматизации позволяет оптимизировать расход электричества или газа, что делает услуги более конкурентными.

Чугун успешно подвергают разным видам температурного воздействия для улучшения его механических характеристик и снятия литейных напряжений. Самая распространенная операция - отжиг для графитизации, который превращает белый хрупкий чугун в ковкий или высокопрочный.

При нагреве до +900℃ и длительной выдержке избыточный углерод выделяется в форме графитовых включений, что делает материал менее склонным к растрескиванию. Это позволяет использовать чугунные отливки для изготовления ответственных деталей машин, таких как коленчатые валы и корпуса редукторов. Процесс требует соблюдения циклов нагрева и охлаждения для предотвращения образования твердой корки.

Для повышения износостойкости чугунных направляющих и цилиндров применяют поверхностную закалку, которая создает твердый слой на рабочей плоскости. Важно контролировать температуру, чтобы не допустить оплавления кромок из-за относительно низкой температуры плавления чугуна по сравнению со сталью. Термическое старение чугуна в течение 10-20 часов при температурах до +500℃ обязательно при производстве станин высокоточных станков. Это исключает деформацию массивных литых оснований в течение всего срока их эксплуатации.

Применение расплавов солей и щелочей в качестве среды нагрева обеспечивает высокую равномерность передачи тепла и защиту поверхности металла от окисления. Когда деталь погружают в такую ванну, она прогревается со всех сторон одновременно, что полностью исключает возникновение холодных зон и перекосов.

Соляной слой на поверхности заготовки при извлечении из печи работает как защитная пленка, предотвращая контакт раскаленного металла с кислородом воздуха. Это позволяет избежать образования окалины и сохранить точные размеры изделия, что критично для финишных этапов обработки. Жидкие среды обладают высокой теплоемкостью, поэтому нагрев в них происходит в 3-4 раза быстрее, чем в воздушных или газовых печах.

Щелочные составы часто выбирают для проведения ступенчатой закалки или изотермического отпуска, так как они позволяют поддерживать стабильную температуру в широком диапазоне. В таких ваннах металл охлаждается до определенной отметки и выдерживается в ней до завершения фазовых превращений, что придает ему уникальную вязкость. Использование химических расплавов требует установки систем фильтрации и регулярной очистки от шлама, который образуется в процессе работы.
