Криогенные камеры

Криогенная обработка позволяет полностью превратить остаточный аустенит в мартенсит, потому что при обычных методах закалки этот процесс часто остается незавершенным. В структуре стали сохраняются мягкие включения, которые снижают общую твердость и провоцируют нежелательное изменение размеров детали в будущем.

Когда металл попадает в среду с температурой ниже -150℃, кристаллическая решетка окончательно меняет свою форму. Процесс исключает появление внутренних деформаций и делает материал максимально стабильным. Мартенсит имеет более высокую плотность и твердость, поэтому ресурс режущего инструмента или подшипника после такой процедуры вырастает в несколько раз. Фазовое превращение происходит равномерно по всему объему заготовки.

Дополнительно в структуре выделяются мелкодисперсные карбиды, которые заполняют пустоты между зернами мартенсита. Эти частицы создают прочную связку, и она препятствует истиранию и повышает усталостную прочность сплава. Если не довести охлаждение до критической точки конца мартенситного превращения, остаточный аустенит может превратиться в мартенсит во время работы под нагрузкой. Это вызовет резкий рост хрупкости металла и приведет к поломке.

Для защиты от притока тепла из внешней среды применяют многослойную вакуумную изоляцию или панели на основе аэрогеля и пенополиуретана. Корпус имеет двойные стенки, между которыми создают разрежение, и оно полностью исключает перенос энергии через конвекцию воздуха.

Внутреннюю поверхность бака покрывают зеркальной алюминиевой фольгой, потому что она отражает до 98% инфракрасного излучения обратно в рабочую зону. Толщина защитного слоя достигает 200–300 мм в зависимости от минимального предела температур, который поддерживает установка. Качественные материалы предотвращают обмерзание внешнего кожуха и позволяют сохранять холод внутри в течение нескольких часов даже при отказе холодильной машины.

Все стыки и монтажные отверстия для датчиков герметизируют термостойкими мастиками и криогенными герметиками, которые не теряют эластичность при сильном морозе. В дверных проемах устанавливают лабиринтные уплотнители и нагревательные кабели, чтобы предотвратить примерзание створки к основной раме. Если изоляция имеет скрытые дефекты, расход жидкого азота вырастет в 2 раза, что сделает процесс обработки экономически невыгодным.

Специальные форсунки из нержавеющей стали подают жидкий азот в камеру в виде мелкодисперсного тумана, и он мгновенно испаряется под воздействием воздуха. Этот метод обеспечивает максимально быстрый и равномерный отвод тепла от поверхности заготовок без прямого контакта с жидкостью.

Сопла имеют особую геометрию отверстий для предотвращения образования ледяных пробок внутри канала при резком перепаде давлений. Клапаны с электромагнитным приводом регулируют подачу хладагента короткими импульсами, и это позволяет поддерживать температуру с точностью до 1℃. В системе используют криогенные шланги в вакуумной оплетке, которые не ломаются и не трескаются при экстремальном охлаждении до -196℃.

Распылители располагают по всему периметру потолка или боковых стен для создания однородной газовой среды во всех частях рабочего объема. Поток азота направляют на лопасти вентилятора, и он быстро распределяет холодный газ между плотно уложенными деталями в корзинах. Если форсунка засорится грязью или льдом, возникнет температурный перекос, который приведет к неравномерной закалке и деформации металла.

При мокрой криогенной обработке детали погружают непосредственно в ванну с жидким азотом, где охлаждение происходит за считанные секунды. Этот способ отличается высокой скоростью процесса, но он создает колоссальные термические напряжения, которые часто приводят к появлению микротрещин.

Сухая технология предполагает охлаждение в среде холодного газа, и он циркулирует в камере под действием мощных вентиляторов. Металл не касается жидкости, поэтому риск теплового удара снижается до минимума, и структура меняется более плавно и качественно. Большинство промышленных камер используют именно газовый метод, так как он позволяет точно контролировать скорость падения температуры на каждом этапе.

Сухой метод исключает повреждение поверхности заготовок и сохраняет их точные геометрические размеры без деформации и коробления. Внутренние стенки камеры остаются чистыми от налета, и это упрощает обслуживание оборудования и продлевает срок службы всех датчиков. При мокром способе расход хладагента значительно выше, потому что азот интенсивно кипит при контакте с горячим металлом и быстро улетучивается.

Автоматика управляет интенсивностью подачи хладагента и скоростью вращения вентиляторов для соблюдения заданного графика охлаждения. Программный контроллер плавно меняет напор азота в форсунках, когда требуется медленное снижение температуры со скоростью 1–2℃ в минуту. Такой режим необходим для предотвращения резкого сжатия металла и сохранения целостности кристаллической решетки в сложных легированных сталях.

Система постоянно сопоставляет данные от нескольких датчиков внутри камеры и корректирует работу клапанов в режиме реального времени. Если процесс требует стабилизации температуры на определенном уровне, контроллер переходит в режим циклической подачи малых доз азота для компенсации теплопотерь.

Точный контроль скорости охлаждения позволяет избежать появления внутренних напряжений, которые часто возникают при бесконтрольной заморозке. Инверторные двигатели вентиляторов меняют объем прокачиваемого газа в зависимости от текущей плотности среды для поддержания равномерного теплообмена. Когда заготовки достигают критической точки превращения, программа может замедлить процесс для более качественной перестройки структуры.

Мощные вентиляторы обеспечивают принудительную циркуляцию холодного газа и выравнивают температурный фон во всем объеме рабочей камеры. Без активного перемешивания среды холодный азот будет скапливаться у дна, и это приведет к неравномерному охлаждению длинномерных валов или крупных плит.

Лопасти вентилятора имеют особый аэродинамический профиль для эффективной работы в разреженной или плотной газовой среде при экстремально низких температурах. Электродвигатель привода выносят за пределы корпуса и снабжают длинным валом с тепловым барьером для защиты обмоток от переохлаждения. Регулярная циркуляция газа гарантирует, что каждая деталь в корзине получит одинаковую дозу холода независимо от своего расположения.

Скорость потока воздуха достигает 15–20 м/с, что позволяет мгновенно распределять свежие порции хладагента от форсунок по всему пространству. Втулки и подшипники вала изготавливают из специальных керамических материалов или снабжают твердой смазкой, которая не застывает при -196℃. Постоянное движение газа предотвращает образование зон застоя и исключает появление инея на поверхности обрабатываемого металла.

Криогенные установки оснащают датчиками концентрации кислорода, которые подают сигнал тревоги при малейшем снижении уровня жизненно важного газа в воздухе. Азот не имеет запаха и цвета, поэтому его утечка в помещении цеха представляет смертельную опасность для персонала. Если концентрация кислорода падает ниже 19,5%, автоматика мгновенно перекрывает подачу хладагента и включает мощную аварийную вентиляцию.

На корпусе камеры размещают световые и звуковые индикаторы для предупреждения людей о внештатной ситуации. Предохранительные клапаны сбрасывают избыточное давление из бака в систему вытяжки, и это исключает риск разрыва корпуса при внезапном испарении азота.

Все трубопроводы и соединения проверяют на герметичность перед каждым пуском оборудования с помощью специальных газоанализаторов. Персонал обязан использовать индивидуальные средства защиты и портативные приборы мониторинга при работе в зоне расположения криогенных танков. В помещении устанавливают низкоуровневые вытяжные каналы, потому что холодный азот тяжелее воздуха и скапливается в нижней части здания.

Для предотвращения теплового удара заготовки загружают в камеру при комнатной температуре, а затем начинают плавное снижение холода по программе. Резкий контакт разогретого металла с ледяной средой вызывает мгновенное сжатие поверхностных слоев, что провоцирует появление глубоких трещин. Предварительная стабилизация температуры внутри камеры исключает возникновение градиентов, которые опасны для крупногабаритных отливок и сложных инструментов.

В некоторых моделях применяют стадию предварительного охлаждения в отдельном шлюзе для постепенной адаптации материала к новым условиям. Такой подход сохраняет геометрию деталей и исключает внутренние напряжения в структуре сплава.

Использование автоматических заслонок позволяет подавать азот дозированно, поэтому температура падает медленно и равномерно по всей массе металла. Оператор настраивает время выдержки на каждом этапе для полного выравнивания теплового поля внутри заготовки перед следующим шагом. Если деталь имеет тонкие стенки или острые кромки, скорость охлаждения снижают до минимальных значений для защиты от деформации.

В криогенном оборудовании используют платиновые термометры сопротивления марки Pt100 или термопары типа Т (медь-константан) для точного замера холода. Эти датчики сохраняют стабильность характеристик при температурах до -200℃ и обладают высокой чувствительностью к малейшим колебаниям среды. Платиновые элементы обеспечивают точность измерений до 0,1℃, что необходимо для проведения сложных научно-исследовательских работ по упрочнению металлов.

Датчики помещают в защитные гильзы из нержавеющей стали для предотвращения механических повреждений при загрузке тяжелых заготовок. Электронный блок преобразует сигнал в цифровой вид и выводит его на дисплей пульта управления в режиме реального времени.

Для контроля равномерности распределения холода в камере устанавливают несколько независимых измерительных каналов в разных плоскостях. Кабели связи имеют специальную тефлоновую изоляцию, и она не становится хрупкой при сильном морозе и не пропускает влагу внутрь провода. Регулярная калибровка приборов по эталонным точкам гарантирует достоверность данных и стабильность технологического процесса.

Герметичность рабочего пространства обеспечивают многослойные силиконовые уплотнители со специальными добавками для сохранения эластичности в условиях холода. Обычная резина мгновенно замерзает и теряет свои свойства при -50℃, поэтому для криогенных камер разрабатывают уникальные составы полимеров.

Лабиринтная конструкция дверного проема создает несколько барьеров для газа, и это полностью исключает подсос воздуха и утечку дорогого азота. Вдоль контура прилегания створки монтируют низковольтный нагревательный элемент для предотвращения образования инея и примерзания уплотнителя. Мощные прижимные замки гарантируют плотное сдавливание прокладки по всему периметру в течение всего цикла обработки.

Перед закрытием люка оператор проверяет чистоту сопрягаемых поверхностей, потому что мелкая стружка или лед могут нарушить плотность прилегания. Система блокировки не позволяет запустить подачу хладагента, если датчики фиксируют неполное закрытие двери или потерю герметичности. Специальные тепловые экраны на внутренней стороне створки отражают холод обратно в камеру и защищают внешнюю панель от обмерзания.

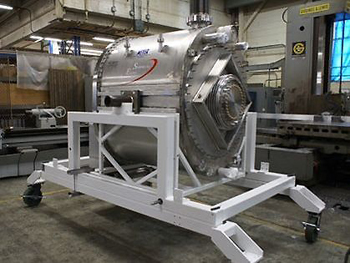

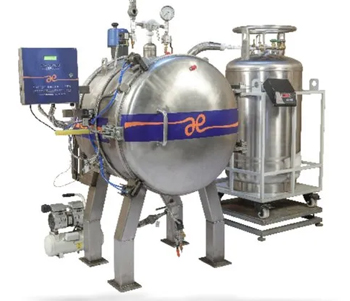

Система подачи включает внешний криогенный танк, вакуумный трубопровод и распределительную панель с электромагнитными клапанами. Жидкий азот поступает из резервуара под собственным давлением, его расход контролируют высокоточные регуляторы потока.

Магистраль имеет двойные стенки с вакуумной изоляцией для предотвращения закипания жидкости и образования паровых пробок во время движения к форсункам. Автоматика следит за уровнем хладагента в основном баке и подает сигнал о необходимости заправки при достижении критического минимума. Фильтры на входе задерживают механические примеси и ледяную крошку, что защищает тонкие каналы распылителей от засорения.

Для быстрого опорожнения системы после окончания цикла используют продувку сжатым воздухом или теплым азотом через дренажный клапан. Конструкция распределительного узла позволяет менять интенсивность подачи индивидуально для каждой группы форсунок в разных зонах камеры. Все соединения выполняют с использованием криогенных фланцев, которые не деформируются и не текут при резких перепадах температур.

Для удаления накопившейся влаги и льда после завершения цикла криогенной обработки используют режим автоматической сушки теплым воздухом. Система включает ТЭНы и вентиляторы, которые поднимают температуру внутри камеры до +50℃ для быстрого испарения конденсата. Влага стекает в специальный дренажный поддон с подогревом, и она удаляется за пределы корпуса через сливную трубку.

Этот процесс предотвращает коррозию внутренней обшивки из нержавеющей стали и защищает датчики от короткого замыкания. Если не проводить регулярную очистку, лед может заблокировать работу клапанов и вентиляторов, что приведет к аварийной остановке станка. Оператор запускает цикл сушки после каждой выгрузки заготовок для подготовки оборудования к новой партии.

Внутренние поверхности камеры имеют гладкое полированное покрытие для минимизации адгезии капель воды и облегчения процесса очистки. Использование азота высокой чистоты снижает количество инея, потому что в рабочую зону попадает минимум атмосферной влаги. Специальные фильтры-осушители на линии подачи газа задерживают примеси и предотвращают загрязнение заготовок мелкими кристаллами льда.

В комплексных технологических линиях криогенную камеру соединяют с печью для отпуска через единую систему программного управления. Автоматика координирует время завершения закалки и момент начала охлаждения в холоде для соблюдения жестких временных интервалов.

Для предотвращения стабилизации аустенита деталь после остывания до комнатной температуры должна как можно быстрее попасть в криогенную среду. Контроллер управляет работой транспортных роботов и шлюзовых затворов, обеспечивая плавный переход заготовок между агрегатами. Подобная синхронизация позволяет выполнять многоступенчатую термическую обработку без участия человека и гарантирует стабильность свойств металла.

После завершения этапа заморозки деталь немедленно направляют на отпуск для снятия напряжений, которые возникли при перестройке решетки. Программа автоматически рассчитывает параметры нагрева в зависимости от достигнутой глубины холода и марки стали. Все данные о прохождении каждого этапа объединяют в один технологический паспорт изделия для контроля качества на финишной стадии.
