Холодильные установки

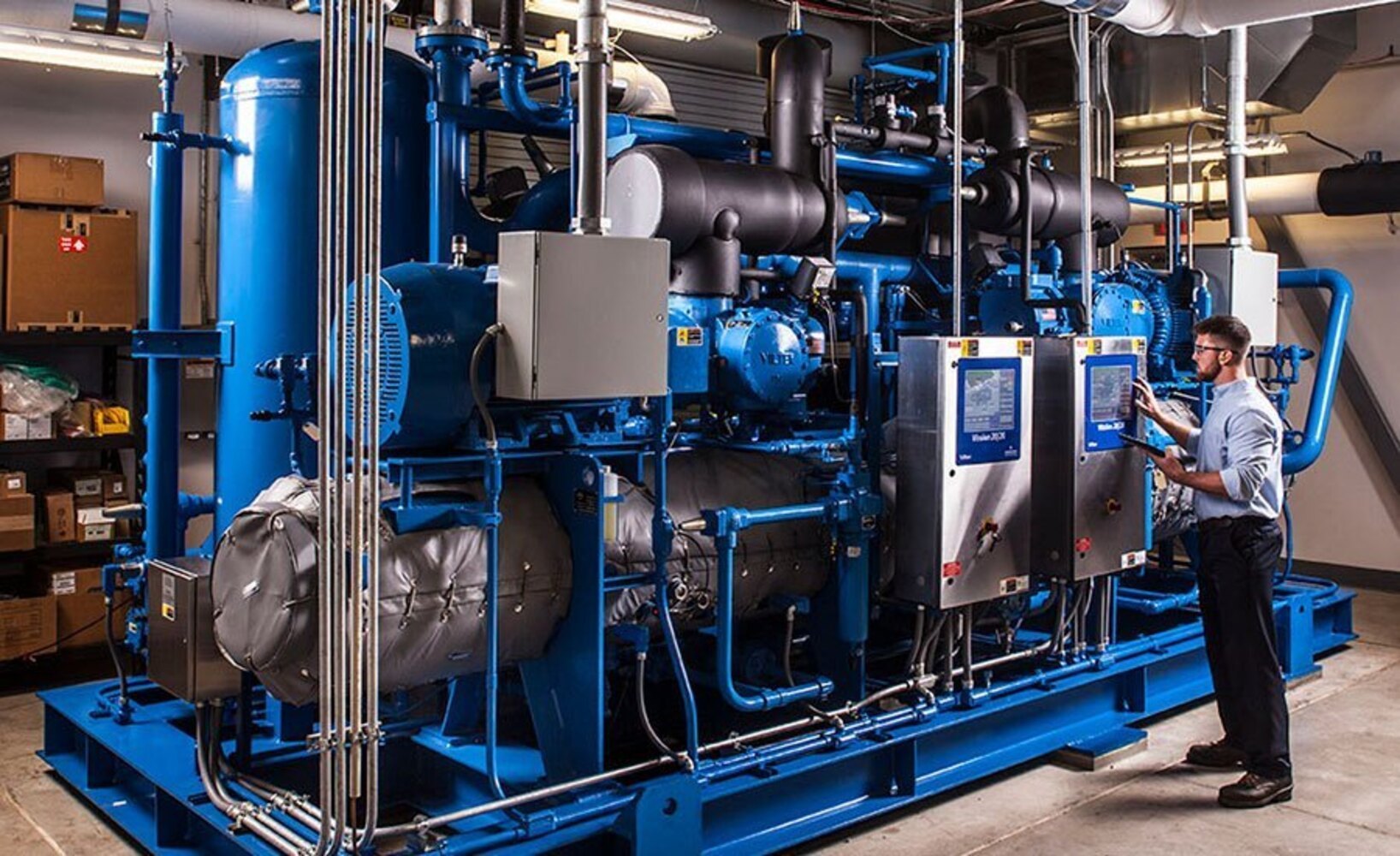

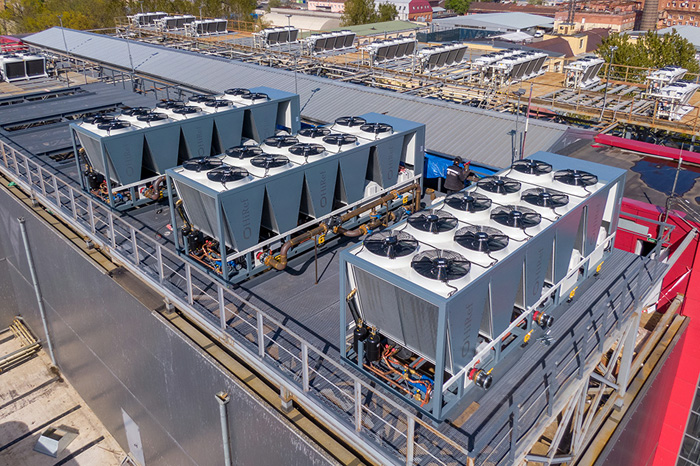

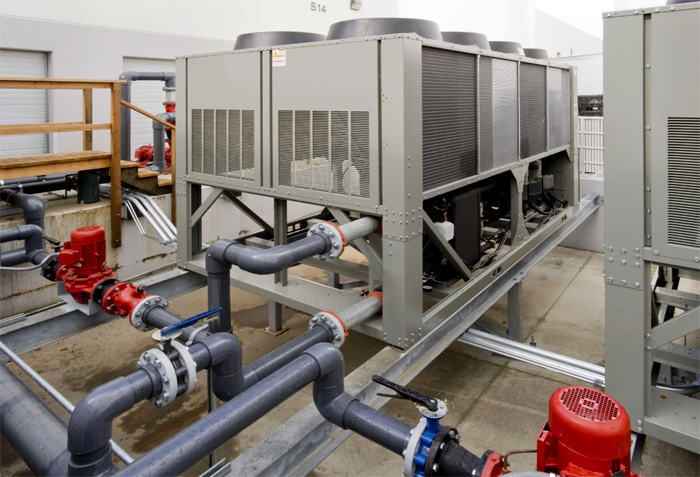

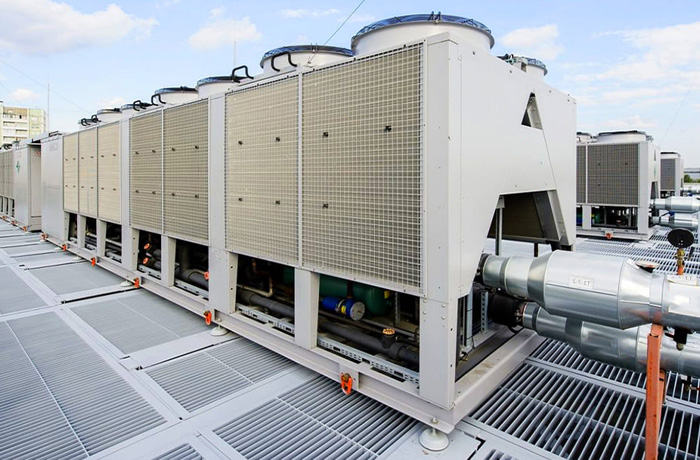

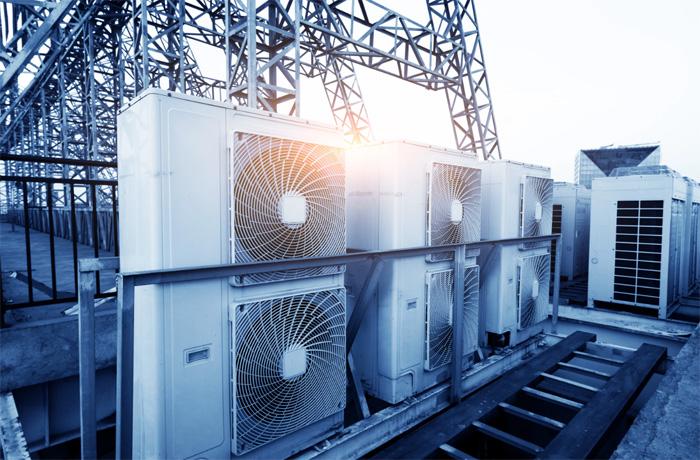

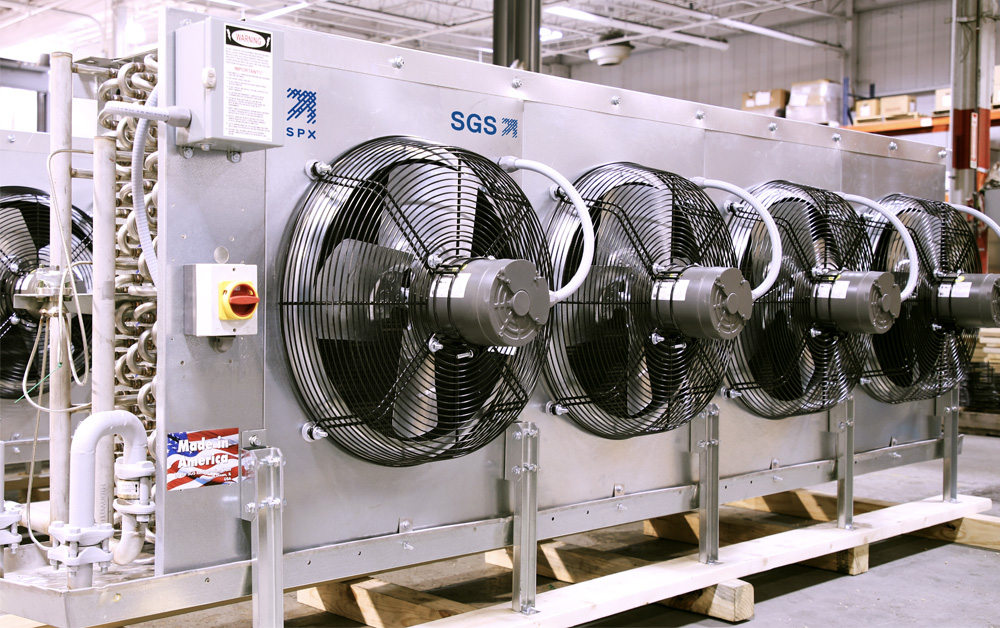

Чиллеры с воздушным охлаждением используют осевые вентиляторы для отвода тепла от конденсатора во внешнюю среду. Эти установки монтируют на открытых площадках или в помещениях с принудительной вентиляцией, потому что они выделяют большой объем горячего воздуха. Плюс таких машин — простота монтажа и отсутствие необходимости в дополнительном гидравлическом контуре для сброса энергии.

Весь холодильный цикл происходит внутри одного компактного корпуса, который подключают только к электрической сети и системе подачи рабочей жидкости. Подобные системы часто выбирают для небольших цехов, где нет возможности обустроить сложную сеть водоснабжения или установить градирню.

Водяные чиллеры имеют более сложную конструкцию, так как для охлаждения хладагента они используют проточную техническую воду. Этот тип оборудования работает эффективнее воздушных аналогов при экстремально высоких температурах в производственном помещении. Энергию отводят через дополнительный пластинчатый теплообменник в промежуточный контур, который соединяют с сухой или мокрой градирней на крыше здания.

Шпиндель станка с ЧПУ нагревают трение в подшипниках и электрические потери в обмотках встроенного мотора. Если тепло не отводить вовремя, металл вала расширяется, а это приводит к осевому смещению инструмента на десятки микрон. Охлаждающая установка подает масло или антифриз во внутренние каналы корпуса, которые опоясывают наиболее горячие зоны агрегата.

Температуру жидкости поддерживают на постоянном уровне, чтобы геометрия станка оставалась стабильной в течение всей рабочей смены. Это предотвращает быстрый износ подшипниковых узлов и исключает заклинивание вращающихся частей при работе на максимальных оборотах. Мощность теплоотвода рассчитывают исходя из максимальной частоты вращения вала, потому что при 30000 об/мин тепловыделение возрастает очень быстро.

Блок охлаждения шпинделя часто имеет мобильное исполнение и располагается рядом со станиной на отдельной платформе. Масло проходит через компактный пластинчатый испаритель холодильной машины, где отдает энергию кипящему хладагенту. Циркуляционный насос обеспечивает постоянное давление в контуре, чтобы исключить образование застойных зон и локальный перегрев обмоток двигателя.

Пластинчатые теплообменники — ключевой элемент испарителей и конденсаторов в современных компактных чиллерах. Они состоят из набора тонких гофрированных листов нержавеющей стали, которые спаивают между собой в вакуумной печи. Хладагент и охлаждаемая жидкость движутся в узких каналах навстречу друг другу, и это обеспечивает максимальную скорость передачи энергии через тонкую металлическую стенку.

Такая конструкция имеет в 5–7 раз меньшие габариты по сравнению со старыми трубчатыми агрегатами при одинаковой тепловой мощности. Высокая турбулентность потока внутри гофр препятствует оседанию загрязнений и повышает КПД всей холодильной установки. Нержавеющая сталь марки AISI 316L не вступает в реакцию с агрессивными компонентами современных хладагентов.

Благодаря малому внутреннему объему каналов система требует гораздо меньше дорогостоящего фреона для заполнения контура. Пластинчатые аппараты выдерживают рабочее давление до 45 бар, что позволяет использовать их в высокотемпературных циклах с современными типами газов. Конструкция исключает смешивание потоков благодаря надежной лазерной сварке или медной пайке каждого шва. Если требуется увеличить мощность охлаждения, инженеры добавляют количество пластин в пакете на этапе производства модуля.

Терморегулирующий вентиль контролирует подачу жидкого хладагента в испаритель холодильной машины в зависимости от текущей тепловой нагрузки. Это устройство поддерживает оптимальный уровень заполнения теплообменника, чтобы газ на выходе имел заданный перегрев.

Если в испаритель поступит слишком много жидкости, она не успеет выкипеть и попадет в компрессор, что вызовет мгновенное разрушение клапанов и поршней. Вентиль постоянно замеряет температуру и давление на выходе из испарителя при помощи чувствительного капиллярного датчика или электронного сенсора. На основе этих данных механизм меняет проходное сечение сопла, регулируя массовый расход фреона в режиме реального времени.

В современных станках чаще применяют электронные расширительные вентили, потому что они работают быстрее механических аналогов. Микропроцессор управляет положением иглы клапана с помощью шагового двигателя, что обеспечивает плавное изменение мощности охлаждения без рывков давления. Корпус вентиля изготавливают из латуни или нержавеющей стали.

Теплоизоляция накопительных емкостей и трубопроводов предотвращает нежелательный нагрев холодной жидкости от окружающего воздуха в цехе. Если оставить трубы открытыми, холодильная установка будет тратить до 20% мощности на компенсацию теплопритоков из помещения.

Для защиты используют материалы с закрытой ячеистой структурой, такие как вспененный каучук или пенополиэтилен толщиной 13–25 мм. Изоляция также препятствует образованию конденсата на холодных металлических поверхностях, который вызывает коррозию и портит напольное покрытие. Влага из воздуха при контакте с трубой температурой +7℃ мгновенно превращается в капли воды и стекает на электрооборудование.

Материал для защиты труб должен обладать низким коэффициентом теплопроводности и не поддерживать горение при возникновении пожара. Все стыки и швы проклеивают специальным адгезивом, чтобы исключить проникновение воздуха в зазоры между изоляцией и трубой. На открытых участках каучук закрывают алюминиевой фольгой или пластиковыми кожухами для защиты от механических повреждений и ультрафиолетового излучения.

Криогенная обработка подразумевает охлаждение металлических деталей до температур ниже -150 ℃ в специальных камерах с использованием жидкого азота. Этот процесс завершает превращение остаточного аустенита в твердый мартенсит, что значительно повышает твердость и износостойкость режущего инструмента.

Внутри металла исчезают внутренние напряжения, которые возникают после закалки и механической обработки на станках. Это гарантирует стабильность геометрических размеров деталей в течение всего срока их эксплуатации. Структура материала становится более однородной, и в ней распределяются мелкодисперсные карбиды, которые увеличивают стойкость к абразивному износу. После криогенного воздействия ресурс фрез и сверл возрастает в 2–4 раза в зависимости от марки стали и режима обработки.

Оборудование для криогенной закалки включает в себя герметичный теплоизолированный шкаф и систему точного дозирования хладагента. Программное обеспечение управляет скоростью падения температуры, чтобы исключить возникновение термических трещин в массивных заготовках. Процесс может длиться от 12 до 24 часов, после чего выполняют медленный нагрев до комнатной температуры.

Маслоотделитель устанавливают на линии нагнетания компрессора для удаления капель смазки из потока горячего газообразного хладагента. Во время работы часть масла неизбежно выносится из картера в систему, что снижает эффективность теплообмена в испарителе и конденсаторе. Тонкая масляная пленка на внутренних стенках трубок действует как теплоизолятор и заставляет компрессор работать дольше для достижения нужной температуры.

Маслоотделитель задерживает до 99% смазки благодаря центробежным силам или системе мелкоячеистых фильтров внутри стального корпуса. Очищенный фреон уходит в конденсатор, а накопленное масло возвращается обратно в компрессор через поплавковый механизм. Этот узел необходим для надежной работы установок с длинными фреоновыми магистралями и низкими температурами кипения.

Корпус устройства изготавливают из прочной углеродистой стали и подвергают испытаниям на герметичность под высоким давлением. В нижней части прибора часто монтируют подогреватель, который предотвращает растворение хладагента в масле во время стоянки оборудования. Наличие смотрового стекла позволяет визуально контролировать уровень жидкости и вовремя замечать отклонения в работе системы. Правильный возврат смазки исключает «масляное голодание» подшипников компрессора и предотвращает их преждевременный износ.

Датчики протока защищают испаритель холодильной машины от разрыва при внезапной остановке циркуляционного насоса. Если хладагент продолжит кипеть в теплообменнике без движения охлаждаемой воды, жидкость мгновенно превратится в лед. Замерзание воды внутри узких каналов вызывает огромное давление, которое легко разрушает стальные пластины или медные трубки.

Реле протока монтируют на выходе из чиллера, оно замыкает управляющий контакт только при наличии достаточного напора в магистрали. Как только поток прекращается, автоматика мгновенно отключает компрессор и выдает аварийный сигнал на пульт оператора. Это позволяет избежать дорогостоящего ремонта и длительного простоя всего металлообрабатывающего комплекса из-за мелкой неисправности помпы.

В современных установках применяют лопастные или ультразвуковые датчики, которые не имеют подвижных частей в зоне контакта с жидкостью. Электронные модели точнее фиксируют минимально допустимый расход и не боятся загрязнений в теплоносителе. Корпус прибора изготавливают из латуни или нержавеющей стали для предотвращения коррозии при работе с водой или гликолевыми смесями. Настройка порога срабатывания позволяет адаптировать систему под разные диаметры труб и типы насосного оборудования.

Для поддержания стабильной вязкости гидравлического масла в станках используют автономные маслоохладители или контуры охлаждения внутри общего чиллера. При работе прессов и приводов масло сильно нагревается из-за внутреннего трения и потерь в насосах, что приводит к протечкам через уплотнения. Перегретая жидкость теряет смазывающие свойства, и это вызывает ускоренный износ прецизионных клапанов и цилиндров.

Маслоохладитель представляет собой компактный теплообменник, где жар отводится к потоку воды или окружающему воздуху. Температуру поддерживают в диапазоне +35…+45 ℃, чтобы обеспечить точность работы гидравлических позиционеров и исключить сбои в программе обработки. Стабильный температурный режим продлевает срок службы масла в 2–3 раза за счет замедления процессов окисления и разложения присадок.

В воздушных маслоохладителях применяют радиаторы с развитым оребрением и мощные вентиляторы, которые продувают воздух сквозь соты. Водяные модели компактнее и тише, но они требуют подключения к системе оборотного водоснабжения или чиллеру. Внутренние трубки для масла делают из меди или стали с высокой теплопроводностью для эффективного отвода энергии. В систему обязательно встраивают термостат, который включает охлаждение только при достижении верхнего порога температуры.

Высокая влажность внутри электрического шкафа станка приводит к образованию конденсата на холодных радиаторах контроллеров и силовых модулей. Капли воды на печатных платах вызывают короткие замыкания, коррозию контактов и мгновенный выход из строя дорогостоящей электроники ЧПУ.

Для борьбы с проблемой в шкафы встраивают небольшие кондиционеры или термоэлектрические охладители на базе элементов Пельтье. Эти устройства не только снижают температуру воздуха, но и эффективно удаляют избыточную влагу, выводя конденсат наружу через дренажную трубку. Поддержание точки росы ниже температуры поверхностей исключает появление сырости даже при высокой влажности в производственном цехе.

Охладители для электрошкафов имеют полностью герметичный внутренний контур, который исключает попадание масляного тумана и металлической пыли внутрь оборудования. Вентиляторы кондиционера обеспечивают постоянную циркуляцию воздуха, и это устраняет зоны локального перегрева мощных транзисторов и процессоров. Электронный гигростат включает осушение только при превышении заданного порога влажности, что позволяет экономить ресурс компрессора.

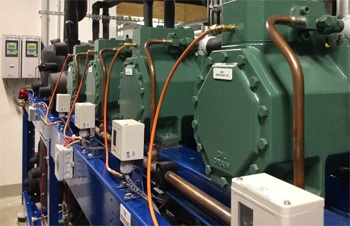

Спиральные компрессоры применяют в чиллерах малой и средней мощности благодаря их высокой надежности и низкому уровню шума. Конструкция состоит из двух вложенных друг в друга спиралей, и одна из них совершает орбитальное движение без вращения вокруг своей оси. Процесс сжатия происходит непрерывно, что обеспечивает отсутствие пульсаций давления и вибраций в холодильном контуре.

В таких машинах гораздо меньше подвижных деталей по сравнению с поршневыми аналогами, это увеличивает их ресурс до 50000 часов и более. Отсутствие всасывающих и нагнетательных клапанов исключает потери давления и повышает общий КПД холодильной установки. Спиральные модели отлично справляются с попаданием небольшого количества жидкого хладагента без риска поломки механизма.

Компактные размеры позволяют устанавливать такие компрессоры внутри станков или в небольших мобильных охладителях для СОЖ. Электродвигатель охлаждают всасываемые пары фреона, и это гарантирует стабильную температуру обмоток даже при высокой нагрузке в жаркую погоду. Спиральная технология обеспечивает плавный пуск и тихую работу, что позволяет размещать чиллеры непосредственно в рабочей зоне цеха.

Бак-аккумулятор выполняет функцию теплового демпфера, который увеличивает общую инерционность системы охлаждения и защищает компрессор от частых запусков. Если объем жидкости в контуре слишком мал, температура будет меняться мгновенно, а это заставит автоматику включать и выключать двигатель каждые несколько минут. Частые пуски приводят к перегреву обмоток и быстрому выходу из строя пусковой аппаратуры и подшипников.

Большой запас охлажденного хладоносителя позволяет компрессору работать в длительном стабильном режиме с максимальным КПД. Это особенно важно для станков, где нагрузка меняется циклично в зависимости от этапа обработки детали. Емкость также помогает сгладить температурные скачки при внезапном включении мощных потребителей.

Резервуар изготавливают из нержавеющей стали или углеродистого металла с качественным внутренним полимерным покрытием для защиты от коррозии. Снаружи бак закрывают толстым слоем теплоизоляции, чтобы холодная жидкость не нагревалась от окружающего воздуха. Внутри емкости часто устанавливают перегородки-диффузоры, которые предотвращают смешивание горячего обратного потока с уже охлажденной средой. Это гарантирует подачу на станки жидкости с максимально стабильной температурой.

Постоянный контроль герметичности контура необходим для поддержания паспортной мощности охлаждения и защиты окружающей среды от паров фреона. Утечка газа приводит к падению давления в системе, из-за чего компрессор начинает работать непрерывно и быстро перегревается.

Для обнаружения дефектов используют электронные течеискатели, которые реагируют на микроскопические концентрации хладагента в воздухе. Также применяют ультрафиолетовые красители, которые добавляют в масло холодильной машины для визуального поиска мест протечек с помощью специальной лампы. Осмотр всех паяных стыков и резьбовых соединений проводят во время каждого планового технического обслуживания.

В крупных холодильных станциях устанавливают стационарные датчики утечки, которые передают сигнал тревоги на центральный пульт при повышении фона. Если давление падает ниже установленного предела, защитное реле блокирует запуск компрессора для предотвращения его работы «всухую». Появление масляных пятен на трубках часто становится первым признаком нарушения герметичности, потому что хладагент всегда выходит вместе с парами смазки.
