Контроль качества

Разрушающий контроль предполагает физическое воздействие на образец, в результате которого он теряет свою целостность или функциональность. К таким методам относятся испытания на растяжение, изгиб, ударную вязкость или химический анализ со снятием стружки. Эти тесты позволяют определить предельные возможности материала и его соответствие марке стали.

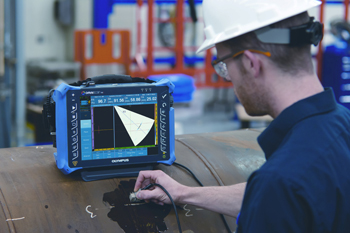

Неразрушающий контроль (НК), напротив, позволяет проверить изделие без повреждения его структуры. Это ультразвуковая дефектоскопия, рентген или магнитопорошковый метод. НК незаменим для стопроцентной проверки готовой продукции перед отгрузкой заказчику.

В профессиональной металлообработке эти подходы дополняют друг друга: разрушающие методы подтверждают свойства исходного сырья на образцах из партии, а неразрушающие гарантируют отсутствие скрытых дефектов в каждом конкретном готовом изделии.

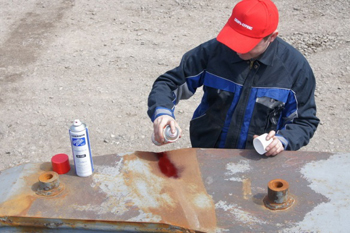

Выбор методики зависит от класса ответственности детали, типа материала и предполагаемых дефектов. Для ферромагнитных сталей часто выбирают магнитопорошковый метод, тогда как для алюминия или нержавеющей стали он бесполезен, и там применяют капиллярную дефектоскопию. Если необходимо найти внутренние пустоты в толстостенной литой детали, единственным эффективным решением будет рентген или ультразвук.

Также учитывается стадия производства: для входного контроля сырья важен химический анализ, а для проверки сварных швов - визуальный и ультразвуковой контроль. Немаловажным фактором является и стоимость. Визуальный осмотр проводится всегда как базовый этап, а дорогостоящие методы, такие как компьютерная томография, назначают только для критически важных узлов авиационной, космической или атомной промышленности.

Наличие официальной аккредитации подтверждает, что лаборатория обладает необходимым оборудованием, методиками и квалифицированным персоналом для проведения достоверных испытаний. Аккредитованная лаборатория регулярно проходит внешние проверки и участвует в межлабораторных сличительных испытаниях. Это гарантирует беспристрастность и точность результатов.

Протоколы, выданные такой организацией, имеют юридическую силу и принимаются государственными надзорными органами, страховыми компаниями и международными партнерами. Для заказчика работа с сертифицированной лабораторией - защита от рисков получения недостоверных данных.

В случае возникновения спорных ситуаций или аварий на объекте только официальное заключение аттестованной лаборатории может служить доказательством качества продукции в судебных разбирательствах.

Входной контроль - первый барьер, предотвращающий попадание бракованного сырья на производственную линию. Даже проверенные поставщики могут допустить ошибку в марке стали или поставить прокат с внутренними расслоениями и неметаллическими включениями. Если начать обработку такого металла, дефекты могут проявиться только на финальной стадии, когда на деталь уже затрачены часы работы станков и ресурсы персонала.

Такой контроль включает проверку сертификатов, замер геометрии и выборочный химический анализ. Часто применяется проверка твердости, которая косвенно подтверждает правильность проведенной на заводе-изготовителе термообработки.

Своевременное выявление несоответствий позволяет вовремя предъявить претензию поставщику и избежать огромных убытков, связанных с выпуском бракованной партии готовой продукции.

Специалисты по неразрушающему контролю обязаны проходить регулярную аттестацию и иметь квалификационное удостоверение установленного образца. Существует три уровня квалификации. Специалисты первого уровня имеют право проводить работы и фиксировать результаты под надзором. Второй уровень позволяет самостоятельно выдавать заключения о годности деталей и настраивать оборудование. Третий дает право на разработку новых методик и на руководство лабораторией.

Квалификация подтверждается не только теоретическим экзаменом, но и практическими испытаниями на образцах с реальными дефектами. Это крайне важно, так как многие методы, например, ультразвуковая дефектоскопия, сильно зависят от субъективной интерпретации сигналов оператором. Ошибка специалиста может привести к пропуску опасного дефекта или к неоправданной отбраковке качественного изделия.

Точность измерительных приборов и дефектоскопов должна подтверждаться регулярной государственной поверкой, которая обычно проводится один раз в год. В ходе этой процедуры специализированные метрологические службы проверяют соответствие прибора паспортным характеристикам с использованием эталонов.

Помимо ежегодной поверки на производстве проводится ежедневная калибровка или настройка оборудования перед началом смены. Для этого используются стандартные образцы предприятия (СОП) - блоки из того же материала, что и проверяемые детали, с искусственно нанесенными дефектами известного размера. Если прибор неправильно «видит» искусственный дефект на эталоне, его показания при контроле реальных изделий нельзя считать достоверными.

Строгое соблюдение графиков поверки и процедур настройки гарантирует стабильность результатов и исключает риск накопления системных ошибок в процессе контроля.

Стопроцентный контроль обязателен для ответственных деталей, отказ которых может привести к человеческим жертвам, экологическим катастрофам или огромным финансовым потерям. Это касается авиационных двигателей, сосудов под давлением, элементов подъемных механизмов и ответственных сварных соединений.

Для менее критичных изделий, таких как метизы или простые кронштейны, применяется статистический выборочный контроль. Количество образцов для проверки рассчитывается по специальным таблицам исходя из объема партии и требуемого уровня качества.

Если в выборке обнаруживается количество брака выше допустимого, вся партия подлежит либо полной перепроверке, либо возврату на доработку. Выборочный метод позволяет значительно сократить расходы на контроль, сохраняя при этом приемлемый уровень уверенности в качестве всей поставляемой продукции.

Протокол, или акт испытаний - итоговый документ, который фиксирует результаты проверки и служит основанием для приемки продукции. В нем обязательно указывают наименование изделия, номер партии, используемый метод контроля и нормативный документ, на соответствие которому проводилась проверка. Важный раздел - описание обнаруженных дефектов: их тип, размеры и координаты расположения.

В заключении четко прописывается вердикт о соответствии или несоответствии изделия техническим требованиям. Протокол подписывается специалистом, проводившим контроль, и заверяется печатью лаборатории или службы качества. Для цифровых методов контроля, таких как рентген или ультразвук, к протоколу могут прилагаться снимки или дефектограммы.

Этот документ хранится в архиве предприятия и передается заказчику как подтверждение надежности и качества поставленной продукции.

Хотя эти термины часто используют как синонимы, между ними есть тонкое различие. Несоответствие - любое отклонение от заданных требований, будь то небольшое превышение допуска по размеру или ошибка в оформлении маркировки. Дефект - подвид несоответствия, связанный именно с невозможностью использования изделия по его прямому назначению или с существенным снижением его надежности.

Например, царапина на декоративном кожухе является несоответствием эстетическим требованиям, но не является дефектом, влияющим на работу машины. Трещина в станине является и несоответствием, и критическим дефектом.

В системе контроля качества важно правильно классифицировать каждое отклонение, чтобы принимать обоснованные решения: можно ли использовать деталь с незначительным несоответствием, требуется ли ее ремонт или она подлежит немедленной утилизации как неисправимый брак.

Прослеживаемость - возможность восстановить всю историю производства и проверок конкретной детали спустя любое время. Для этого применяется система маркировки: на каждое изделие или партию наносится уникальный номер, штрих-код или QR-код. В единой цифровой базе данных фиксируются все этапы: от номера плавки металла до фамилии оператора, проводившего финальный ультразвуковой контроль.

При возникновении рекламации от клиента такая система позволяет мгновенно поднять архивные протоколы и результаты испытаний. Это помогает быстро определить причину проблемы: был ли это скрытый дефект материала, нарушение технологии обработки или ошибка при выходном контроле.

Прослеживаемость - обязательное требование международных стандартов качества ISO 9001. Она гарантирует высокую ответственность производителя перед заказчиком на всех этапах жизненного цикла продукта.

Вопрос экологичности становится все более актуальным для современных лабораторий. К наиболее «чистым» методам относятся визуально-измерительный контроль, ультразвуковая дефектоскопия и магнитопорошковый контроль с использованием сухих порошков. Они не требуют использования агрессивных химических веществ и не создают опасных излучений.

В то же время радиографический контроль связан с использованием рентгеновских трубок или радиоактивных изотопов, что требует специальных мер защиты персонала и утилизации расходных материалов. Капиллярная дефектоскопия предполагает использование органических растворителей и красителей, которые требуют бережного обращения.

Современные тенденции в контроле качества направлены на минимизацию использования токсичных проявителей и переход к цифровым детекторам вместо рентгеновской пленки, что исключает процесс химического проявления и образования опасных жидких отходов.
