Эндоскопы в металлообработке и станкостроении: принципы работы, применение и выбор

Общие сведения об эндоскопах

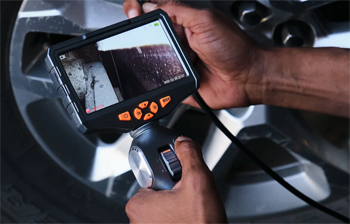

эндоскопы помогают увидеть изнутри труднодоступные объекты

Оптическая система обычно включает объектив (для захвата изображения), оптические волокна (для передачи света и изображения) и окуляр (для вывода изображения на глаз или камеру). В современных цифровых моделях зачастую предусмотрены миниатюрные камеры в наконечнике. Для освещения внутренних полостей применяются встроенные или внешние источники - лампы, светодиоды или оптоволоконные системы.

Выбор зона - гибкого или жёсткого - зависит от необходимости работы в труднодоступных местах и особенностей конструкций. Жёсткие эндоскопы применяются там, где требуется наиболее стабильная оптика и незначительная длина зоны осмотра, а гибкие позволяют проникать в изогнутые или разветвлённые каналы.

Некоторые модели оснащены дополнительными каналами для ввода инструментов (например, захватов, зондов, щипцов), а также приспособлениями для снятия проб на анализ.

При помощи системы линз или оптического волокна свет передаётся от внешнего или встроенного источника к объекту контроля. Изображение, формируемое объективом, передаётся по системе оптических элементов (либо по цифровому каналу - в случае видеоскопов) обратно к оператору. Благодаря повышенной разрешающей способность и гибкости оптического зонда возможно выявлять дефекты (трещины, раковины, износ) в недоступных для прямого наблюдения местах.

Основные типы эндоскопов

• Жёсткие. Применяются в условиях, где осматриваемая зона легко доступна прямым линейным зондированием (например, осмотр полых валов, труб). Жёсткая конструкция обеспечивает высокое качество изображения, однако ограничивает возможность доступа в участки со сложной геометрией.

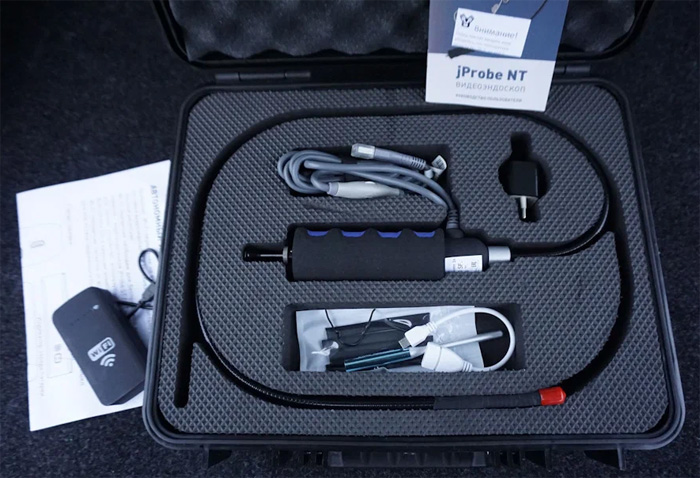

• Гибкие (фиброскопы). Благодаря оптоволокну или специальным системам линз, их можно продвинуть внутрь деталей со сложной кривизной, изгибами и ветвлениями. Обычно снабжены дополнительными опциями, такими как изгибаемый наконечник или дистанционный контроль поворота.

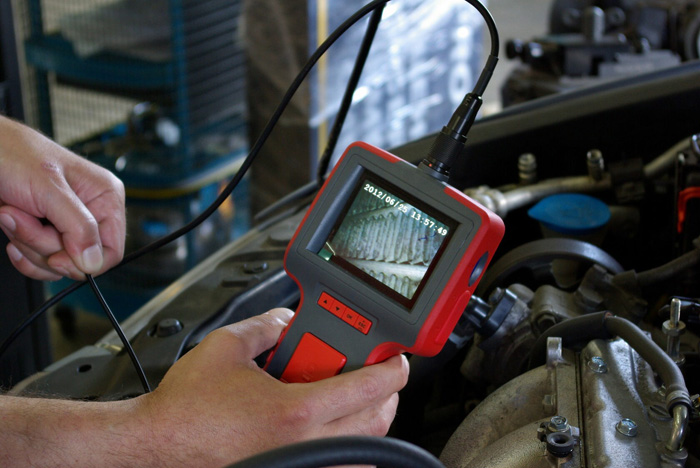

• Видеоскопы. Оснащены встроенной микрокамерой в рабочей части, которая передаёт высококачественное изображение на экран в режиме реального времени. Это самый популярный и технологичный вид, позволяющий также записывать фото- и видеоматериалы.

Применение эндоскопов в металлообработке и станкостроении

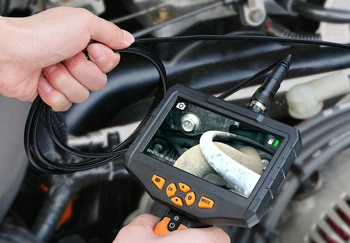

благодаря эндоскопам можно сделать вывод, нужны ли оборудованию плановая профилактика или ремонт

Контроль качества деталей и узлов

Осмотр труднодоступных полостей: при сборке крупных деталей или узлов (например, корпусных частей станков, редукторов, гидравлических систем) эндоскопы позволяют исследовать внутренние поверхности без необходимости разборки или разрушения.

Внутренняя дефектоскопия: своевременное обнаружение трещин, сколов, раковин и различных проявлений коррозии повышает надёжность оборудования и снижает затраты на ремонт.

Проверка качества сварных швов: в условиях ограниченного доступа (в трубах, каналах, зашитых конструкциях) эндоскоп помогает проверить, насколько корректно выполнен сварной шов, нет ли пропусков провара и внутренних дефектов.

Диагностика и обслуживание станков

Осмотр направляющих, внутренних механизмов станка. Например, в металлообрабатывающих станках (токарных, фрезерных, шлифовальных и др.) важно периодически контролировать состояние направляющих, втулок, подшипников, зубчатых передач. С помощью эндоскопа оператор может быстро выявить, не образовался ли износ или заусенцы без сложной разборки станка.

Плановая профилактика. Позволяет вовремя обнаружить проблемы (микротрещины, накопление абразива, продукты износа и т.п.) и предотвратить масштабные поломки.

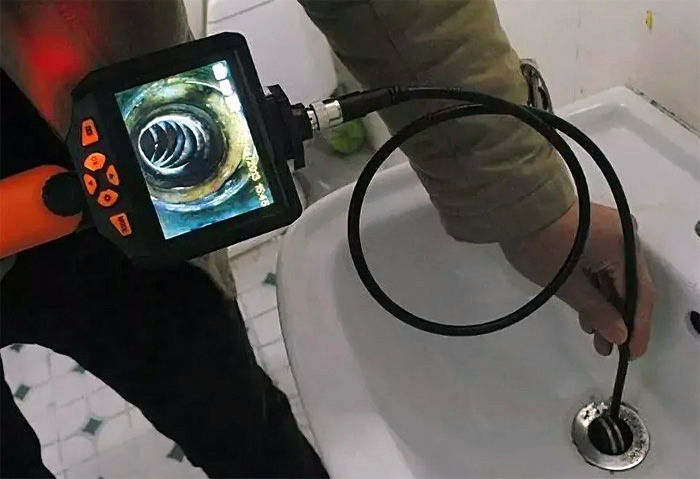

Исследование внутренних поверхностей труб и коммуникаций

Трубопроводы для СОЖ (смазочно-охлаждающие жидкости). Наличие отложений или засоров в контуре охлаждения оборудования может привести к ухудшению теплоотвода. Своевременная проверка эндоскопом помогает избежать поломок и поддерживать эффективность работы.

Газовые, паровые или гидравлические системы. Контроль герметичности, а также обнаружение коррозионных участков и деформаций на ранних стадиях.

Контроль литейных форм и оснастки

Проверка литейных форм. В процессе литья металла в пресс-формах и изложницах возможны различные дефекты (пористость, трещины, остаточные материалы). Эндоскопический осмотр помогает своевременно выявлять и устранять проблемы.

Контроль качества пресс-форм. Минимизирует риск производства бракованных отливок, что особенно важно при крупносерийном выпуске деталей.

Аудит и экспертная диагностика

Приёмка металлообрабатывающего оборудования. Перед покупкой или вводом в эксплуатацию нового или б/у станка эндоскоп позволяет проверить внутреннее состояние узлов. А проверка технического состояния перед ремонтом или модернизацией позволяет корректно оценить объём работ и сопоставить его со стоимостью, исключая неожиданные расходы на внутренние дефекты.

Критерии выбора эндоскопа для металлообработки

• Диаметр и длина рабочего зонда. Подбираются в зависимости от геометрии деталей и глубины, на которую нужно проникнуть. Для осмотра узких каналов выбирают меньшее сечение и большую гибкость. Для крупных полостей достаточно более жёстких моделей.
• Разрешающая способность оптики. Важна при диагностике мелких трещин и дефектов. Чем выше разрешение, тем детальнее можно рассмотреть повреждение, вплоть до микротрещин.
• Освещение и яркость подсветки. Качественная подсветка облегчает обнаружение тёмных зон и дефектов на поверхности металла. Важна возможность регулировать интенсивность света.
• Угол обзора и подвижность наконечника. Некоторые модели имеют угол наклона конца зонда до 360° (в двух плоскостях), что даёт возможность осматривать окружность и прилегающие участки без поворота всего прибора.
• Устойчивость к внешним воздействиям. Корпус и оптика эндоскопа должны быть защищены от влаги, пыли, повышенной температуры, химических реагентов (в зависимости от условий эксплуатации).
• Возможность фото- и видеозаписи. Для составления отчётов, обучения персонала, планирования ремонта или проведения экспертиз часто необходимо сохранять результаты осмотра. Цифровой видеоскоп с функцией записи станет оптимальным выбором.

Рекомендации по эксплуатации и обслуживанию эндоскопов

Поскольку работа с эндоскопами требует аккуратного обращения, важны базовые навыки: умение вводить зонд, регулировать фокус и подсветку, правильно считывать получаемое изображение. Оптические устройства могут со временем терять точность (например, при механических воздействиях или износе). Поэтому производители рекомендуют проводить периодические проверки качества изображения и работы подвижных элементов.

После каждого использования необходимо протирать оптику и зонд, удаляя остатки смазки, стружку и другие загрязнения. Хранить прибор лучше в сухом футляре, защищённом от ударов и влаги. Некоторые модели требуют смены накладок на объективы, дополнительных защитных колпачков или гильз, особенно если диагностика ведётся в агрессивных средах или с абразивной пылью.

Перспективы развития и актуальность

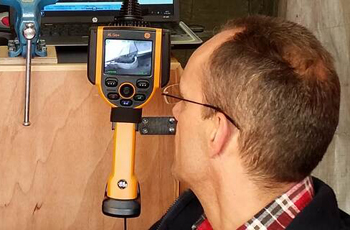

эндоскопы только показывают истинное положение дел, а решение всегда принимает специалист

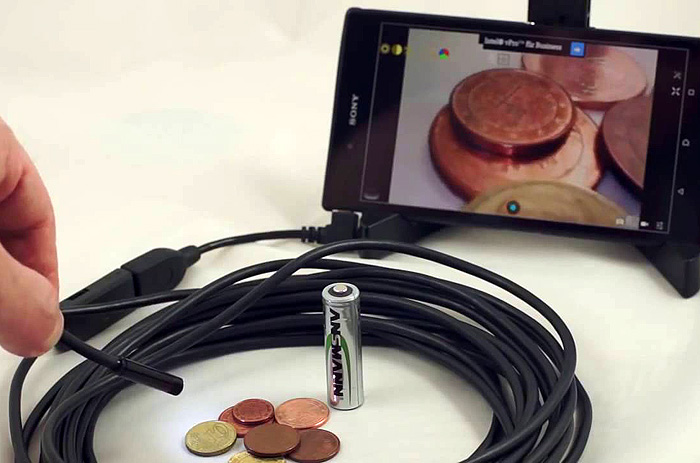

Современные тенденции показывают растущую популярность видеоскопов с цифровыми системами обработки изображений. Возможность передачи данных по Wi-Fi, Bluetooth, запись на флеш-накопители, подключение к ПК или мобильным устройствам упрощает и ускоряет процесс диагностики. Постоянно совершенствуются разрешение и функционал эндоскопов, позволяя обнаруживать микродефекты всё меньшего размера.

В перспективе данные с эндоскопов будут в реальном времени передаваться в облако, где системы искусственного интеллекта смогут автоматически анализировать изображения и формировать отчёт о состоянии оборудования.

Эндоскопы являются незаменимыми приборами для визуального контроля внутренних поверхностей деталей и узлов в металлообработке и станкостроении. Они существенно упрощают диагностику, повышают качество обслуживания оборудования и снижают риск дорогостоящих поломок. При выборе эндоскопа важно учитывать технические параметры (диаметр, длина, разрешение, угол обзора и т.д.), а при эксплуатации — соблюдать требования производителей к обслуживанию и калибровке.

С развитием цифровых технологий и систем искусственного интеллекта область применения эндоскопов будет расширяться, обеспечивая всё более точные и оперативные методы диагностики промышленного оборудования.
