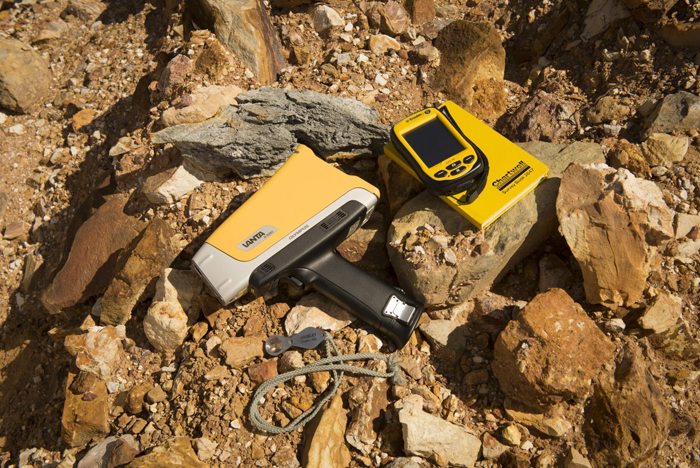

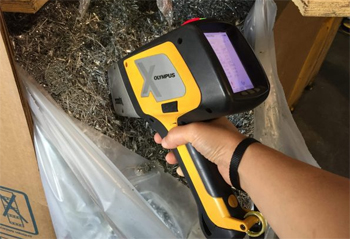

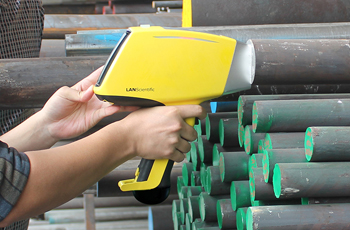

Рентгенофлуоресцентные анализаторы

Этот узел преобразует попадающие рентгеновские фотоны в электрические импульсы высокой точности. Кремниевый кристалл имеет особую структуру, которая позволяет собирать заряд в центральной точке с минимальными потерями. Когда частица падает на поверхность сенсора, возникает облако электронов, перемещающееся к аноду под действием электрического поля.

Конструкция обеспечивает высокую скорость обработки сигналов, потому что время восстановления датчика составляет доли микросекунд. Подобная технология позволяет анализировать до 200000 событий в секунду, что значительно ускоряет получение итогового спектра.

Активное охлаждение с помощью элементов Пельтье поддерживает стабильную температуру кристалла на уровне -30℃. Снижение нагрева уменьшает уровень электронного шума, из-за чего прибор видит даже следовые концентрации легких элементов. Если температура выйдет за заданные пределы, автоматика отключит питание во избежание искажения данных. Разрешающая способность SDD-детекторов достигает 125 эВ, что гарантирует четкое разделение пиков соседних металлов в таблице Менделеева. Компактные размеры позволяют встраивать такие системы в ручные модели оборудования без потери качества анализа.

Тонкая пластина из легкого металла закрывает вход в вакуумную камеру детектора и защищает его от внешней среды. Бериллий обладает уникальной прозрачностью для мягкого рентгеновского излучения, которое испускают атомы магния, алюминия и кремния. Если поставить обычное стекло, оно полностью поглотит слабые фотоны этих элементов.

Толщина бериллиевого окна составляет всего 8-12 мкм, но его прочности хватает для удержания разницы давлений. Когда луч проходит сквозь материал, он не претерпевает значительных искажений, так как атомный номер бериллия очень мал.

Окно требует аккуратного обращения, потому что металл отличается высокой хрупкостью и может треснуть при сильном механическом нажатии. Прибор снабжают защитной заслонкой, которая закрывается автоматически после завершения каждого цикла замера. Если на поверхности скопится пыль или влага, точность определения легких примесей в сталях резко упадет. Очистку проводят только сухим сжатым воздухом, так как любое трение ветошью может вызвать появление микротрещин. Конструкция узла обеспечивает герметичность внутреннего объема сенсора в течение всего срока службы.

Алгоритм фундаментальных параметров использует математические модели взаимодействия излучения с веществом для вычисления концентрации элементов. Система анализирует интенсивность пиков и учитывает физические константы каждого атома без использования большого количества эталонов.

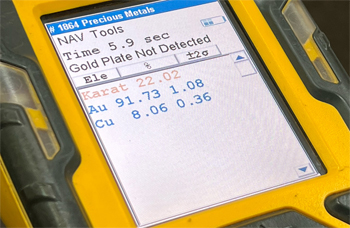

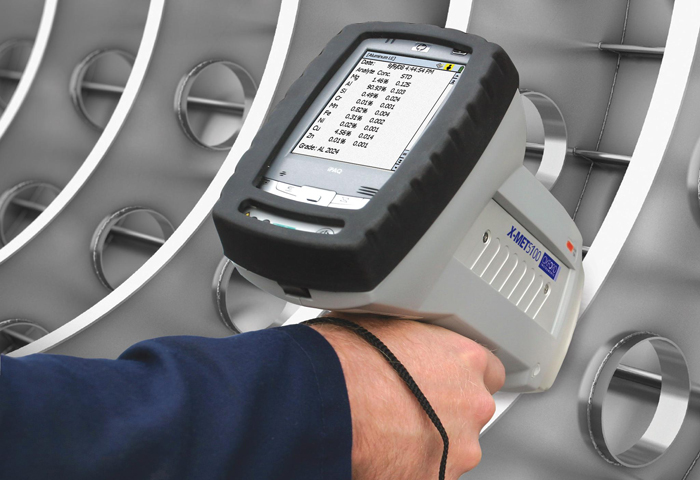

Когда луч падает на заготовку, программа рассчитывает вероятность возникновения флуоресценции и последующее поглощение фотонов внутри материала. Такой подход позволяет работать с неизвестными сплавами, которые отсутствуют в базе данных прибора. Математическая обработка занимает несколько миллисекунд, после чего результат выводится на экран в процентах.

Модель корректирует влияние одних элементов на другие, когда тяжелые металлы перекрывают сигналы легких компонентов. ПО автоматически учитывает геометрию образца и расстояние от трубки до поверхности металла. Метод FP значительно экономит время, так как он избавляет от необходимости проводить длительную калибровку по десяткам стандартных образцов. Если в составе присутствуют редкие легирующие добавки, алгоритм находит их по характерным энергетическим линиям.

Сенсор близости блокирует запуск рентгеновской трубки, когда перед выходным окном отсутствует плотный объект. Такая схема исключает случайное облучение людей рассеянным излучением в пустом пространстве.

Когда прибор прижимают к металлической заготовке, ИК-луч отражается от поверхности и подает сигнал о безопасности проведения теста. Если зазор между носом анализатора и деталью превысит 2-3 мм, автоматика мгновенно разорвет цепь высокого напряжения. Строгое соблюдение правил защиты обязательно для всех мобильных систем неразрушающего контроля согласно международным стандартам.

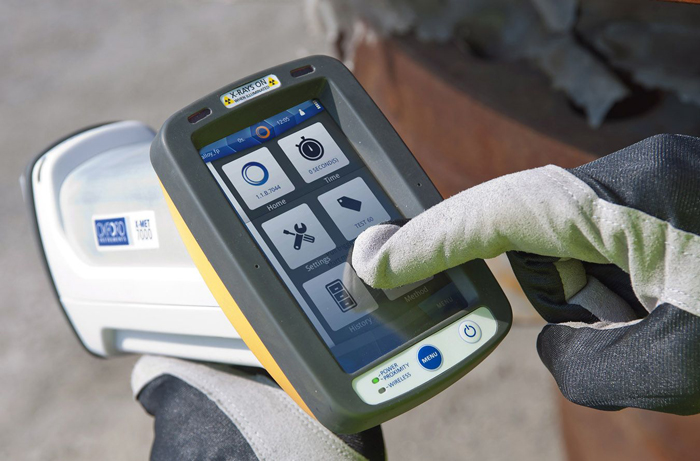

Датчик также следит за перегревом оборудования, отключая систему при достижении температуры в +50℃. Работа в жарких цехах может привести к дрейфу показаний электроники, поэтому тепловой мониторинг сохраняет точность данных. Стекло сенсора следует протирать от масла и пыли, так как загрязнения могут вызвать отказ системы. В современных моделях используют сразу несколько бесконтактных датчиков. Световая индикация на корпусе сообщает о готовности к работе, только когда все условия безопасности соблюдены.

Для работы с проволокой, заклепками или мелкими болтами применяют сужающие коллиматоры. Эти вставки уменьшают диаметр рентгеновского пятна с 8 до 3 мм, чтобы луч попадал точно на поверхность образца. Когда энергию концентрируют на малом участке, исключается захват сигналов от фона или зажимного устройства.

Программное обеспечение имеет режим компенсации малых масс, который учитывает недостаточный объем материала при расчете концентрации. Оператор центрирует деталь с помощью встроенной видеокамеры, отображающей зону замера с четырехкратным увеличением.

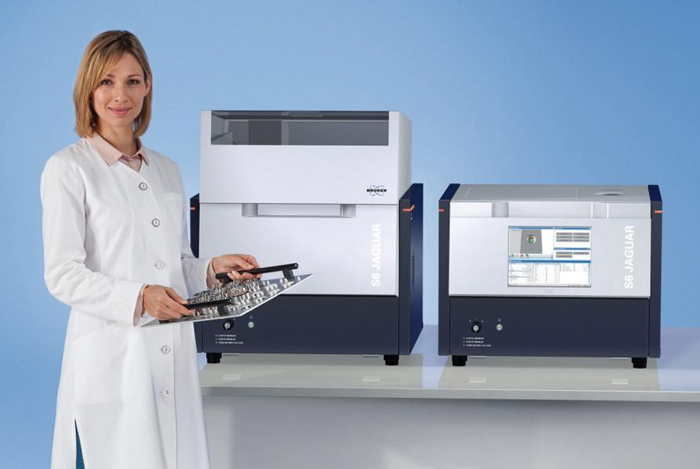

Использование лабораторного стенда с защитной крышкой превращает ручной прибор в безопасную стационарную установку. Маленькие объекты помещают в кюветы с тонким дном из полипропиленовой пленки, которая свободно пропускает лучи. Если нужно промерить тонкий слой напыления на детали, подбирают специальное напряжение трубки для уменьшения глубины проникновения. Цифровая система стабилизации тока поддерживает мощность факела на постоянном уровне.

Создание разрежения внутри корпуса сенсора необходимо, чтобы полностью убрать молекулы воздуха с пути мягкого излучения. Азот и кислород активно поглощают фотоны магния и алюминия, когда расстояние до датчика превышает несколько сантиметров.

Вакуумный насос откачивает газ из измерительной камеры, обеспечивая беспрепятственный проход сигнала к кремниевому кристаллу. Это повышает чувствительность к легким элементам в 5 или 10 раз по сравнению с обычными системами. Технология позволяет точно определять содержание кремния в чугунах, что важно для контроля их механических свойств.

Герметичные уплотнения предотвращают попадание пыли внутрь прецизионного механизма при смене давления. Если система зафиксирует утечку, на экране появится предупреждение о необходимости проверки прокладок. Время подготовки к работе составляет около 2 минут, когда идет процесс предварительной откачки объема. Использование вакуума требует дополнительного расхода энергии аккумулятора, поэтому такие режимы включают только при необходимости. В стационарных лабораториях вместо вакуума часто применяют продувку гелием.

Изменение вольтажа позволяет избирательно возбуждать определенные группы химических элементов в образце. Низкое напряжение, около 10 кВ, подходит для анализа легких металлов, так как оно не создает лишнего фона от тяжелых компонентов. Когда нужно найти хром, никель или марганец, систему переводят в режим 40 кВ.

Высокая энергия лучей необходима для проработки глубоких слоев и фиксации сигналов от вольфрама или молибдена. Автоматическая смена фильтров внутри прибора корректирует спектр излучения для каждого этапа многофазного измерения.

Современные контроллеры меняют настройки за доли секунды прямо в процессе одного цикла замера. Это позволяет получить полную картину состава за один раз, объединяя данные по всем группам металлов. Если заготовка имеет тонкое покрытие, напряжение снижают, чтобы рентген не прошивал деталь насквозь. Аккуратный подбор вольт-амперных характеристик защищает трубку от перегрузок и продлевает срок ее эксплуатации. Результаты разных фаз программно суммируются и выводятся в виде единой таблицы концентраций.

Выходное окно анализатора закрывают сменными армированными пленками из полипропилена или каптона. Эти материалы обладают высокой прозрачностью для лучей, но задерживают острую стружку и мелкодисперсную пыль. Пленка предотвращает попадание грязи на хрупкое бериллиевое окно детектора, ремонт которого стоит дорого.

Если поверхность заготовки имеет заусенцы, защитный слой примет удар на себя и сохранит целостность оптики. Замена расходного материала занимает менее минуты и не требует специальных инструментов на месте проведения работ.

Регулярная проверка состояния мембраны исключает накопление загрязнений, которые могут исказить результаты анализа состава. Наличие металлической пыли под пленкой приведет к ложному завышению показателей по железу или хрому. Некоторые производители снабжают приборы металлическими решетками, которые дополнительно страхуют сенсор от фронтальных ударов. Чистота защитного окна напрямую влияет на предел обнаружения легких примесей. Хранение запасных пленок в герметичном боксе защищает их от воздействия влаги и масел.

Металлическая пластина из чистого серебра служит эталоном для проверки энергетической шкалы спектрометра. Когда прибор сканирует этот стандарт, он находит положение характерных пиков и сопоставляет их с идеальными значениями.

Если электроника обнаруживает смещение из-за перепада температур или старения трубки, происходит автоматическая юстировка каналов. Процедура гарантирует, что каждый элемент в таблице результатов будет находиться на своем месте. Калибровку рекомендуют проводить ежедневно перед началом смены или после длительной транспортировки оборудования.

Процесс занимает около 10 секунд и не требует участия оператора, кроме установки прибора на встроенный в крышку диск. Без регулярной верификации точность определения марки стали может снизиться из-за дрейфа электронных компонентов. Результаты самотестирования сохраняются в системном журнале для последующего контроля состояния техники. Качественная настройка исключает наложение соседних пиков, что важно при анализе сложных легированных сплавов. Использование встроенных калибровочных мер повышает надежность метрологического обеспечения на предприятии.

Рентгеновские лучи проникают в заготовку на глубину всего несколько десятков микрон, поэтому замеры отражают состав только тонкого верхнего слоя. Если поверхность покрыта ржавчиной, краской или слоем консервационной смазки, прибор покажет химию этих загрязнений вместо реального сплава. Когда на металле присутствует окалина после термической обработки, точность определения легирующих элементов падает из-за поглощения сигналов оксидами.

Глубокая очистка зоны контакта щеткой или шлифовальной бумагой является обязательным условием получения достоверных данных. Участок размером 10х10 мм должен блестеть и не иметь следов посторонних веществ. Влага на поверхности также искажает спектр, так как капли воды рассеивают рентгеновские фотоны и поглощают мягкое излучение.

Если деталь имеет гальваническое покрытие, анализатор зафиксирует состав напыления, а не основного металла. В таких случаях требуется локальное удаление слоя до базового материала с помощью напильника. Правильная подготовка пробы исключает ложную отбраковку годной продукции из-за поверхностных дефектов. После очистки нельзя касаться зоны замера руками, потому что жировые следы содержат калий и натрий.

Аккумуляторы для автономной работы требуют соблюдения температурного режима и контроля уровня остаточного заряда. Если планируется долгий простой оборудования, батареи следует зарядить до 50-60% и извлечь из корпуса анализатора. Полный разряд, до нуля, может привести к необратимой потере емкости и выходу химических ячеек из строя.

Хранение при температуре выше +30℃ ускоряет процессы деградации и снижает общий ресурс службы блоков питания. Идеальным местом считается прохладное сухое помещение, защищенное от прямых солнечных лучей и источников тепла.

Перед началом интенсивных полевых работ рекомендуется провести несколько циклов полного заряда и разряда для калибровки контроллера батареи. Контакты аккумуляторов следует содержать в чистоте, чтобы избежать потери мощности из-за переходного сопротивления. Использование неоригинальных зарядных устройств часто ведет к перегреву и сокращению времени автономной работы. Современные интеллектуальные блоки питания имеют встроенную защиту от короткого замыкания и перезаряда.
