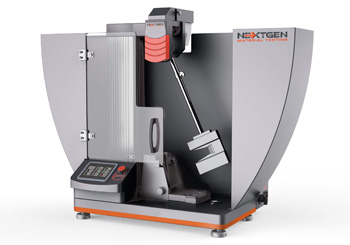

Копры для испытаний на ударную вязкость

Разные типы металлов требуют разной силы воздействия, когда происходит их динамическое разрушение. Стандартные модели копра обеспечивают номинальный запас потенциальной энергии 150, 300 или 450 Дж. Если предприятие планирует тесты высокопрочных сталей или крупных заготовок, заказывают тяжелые установки мощностью до 750 Дж.

Выбранный номинал должен превышать ожидаемую энергию разрушения материала минимум на 20%, так как неполный разрыв образца делает результат недостоверным. Когда маятник имеет слишком малый вес, он может застрять в металле или вызвать опасный рикошет штанги после столкновения.

Конструкция современных машин позволяет менять маятники разной массы в зависимости от текущих задач лаборатории. Тяжелые диски используют при работе с хрупкими сплавами, а легкие штанги подходят для испытаний пластичных цветных металлов. Когда станину проектируют под максимальные нагрузки, в нее закладывают десятикратный запас прочности. Электроника автоматически распознает тип установленного груза и вносит корректировки в расчетные формулы.

Узел фиксации маятника в верхней точке состоит из мощной электромагнитной катушки и стального стопорного пальца. Когда система управления подает сигнал о готовности, механизм поднимает штангу на заданный угол, который обычно составляет 150 градусов. Магнит надежно удерживает многотонный груз в неподвижном состоянии до момента нажатия кнопки пуска.

Использование электрического захвата исключает вибрации и рывки, которые часто возникают при механическом расцеплении крюков. Когда ток в катушке пропадает, маятник начинает свободное падение под действием силы тяжести без какого-либо начального ускорения. Подобная схема гарантирует стопроцентную повторяемость условий каждого эксперимента в серии тестов.

Безопасность системы обеспечивает дублирующий контур питания, который не позволяет магниту сработать при открытой дверце защитного ограждения. Если в цехе внезапно отключается электричество, срабатывает механический тормоз, который не дает маятнику упасть. Узел фиксации требует регулярной проверки на отсутствие остаточной намагниченности деталей, потому что она может задержать момент падения на доли секунды. Точное время срабатывания захвата влияет на скорость удара, которая должна составлять от 5 до 5.5 м в секунду.

Сменный нож маятника имеет специфическую форму наконечника, которая строго регламентирована международными стандартами качества. Боек изготавливают из высоколегированной инструментальной стали, которую закаливают до твердости 60 HRC по Роквеллу.

Существует два основных типа ножей: с радиусом закругления 2 мм (стандарт ISO) и 8 мм (стандарт ASTM). Когда происходит удар, боек контактирует с образцом точно напротив заранее подготовленного надреза. Если радиус будет отличаться от заданного хотя бы на 0.1 мм, характер распределения напряжений в металле изменится, а результат станет недействительным. Крепление ножа к диску маятника выполняют при помощи высокопрочных болтов, которые исключают любой люфт в соединении.

Конструкция бойка должна выдерживать тысячи циклов столкновений без появления сколов или площадок износа на острой кромке. Когда поверхность затупляется, нож заменяют на новый или проводят его прецизионную переточку на станке с ЧПУ. Геометрия тыльной стороны бойка обеспечивает правильное рассеивание энергии отдачи после разрушения заготовки. Применение инструментальных датчиков непосредственно в ноже позволяет фиксировать силу удара в динамике с шагом в 0.001 секунды.

Создание эталонного надреза на образце требует использования специализированного оборудования, так как обычная фреза не обеспечивает нужную чистоту поверхности. Протяжной станок выполняет V-образный или U-образный паз за один проход многолезвийного инструмента. Глубина надреза должна составлять ровно 2 мм при общей высоте образца 10 мм.

Точность профиля в самой нижней точке критична, потому что именно там концентрируются напряжения в момент удара маятника. Когда паз имеет рваные края или отклонения по радиусу закругления, металл разрушается непредсказуемо. Автоматическая подача протяжки гарантирует идентичность всех заготовок в одной партии, что повышает достоверность статистики.

Инструмент изготавливают из быстрорежущей стали, которая сохраняет остроту при обработке вязких сплавов. Система зажимов станка исключает перекос бруска, обеспечивая перпендикулярность надреза относительно боковых граней. Весь процесс подготовки занимает менее 30 секунд, что удобно при массовых лабораторных исследованиях. Охлаждающая жидкость вымывает стружку и предотвращает перегрев металла, способный изменить его кристаллическую структуру.

Высокоточный оптический датчик угла поворота монтируют на оси вращения маятника для фиксации его положения в пространстве. Прибор преобразует движение штанги в серию электрических импульсов, которые компьютер переводит в градусы с разрешением до 0.01 единицы. Электроника считывает начальную высоту подъема и максимальный угол взлета маятника после разрушения образца.

Разность этих значений позволяет вычислить поглощенную энергию в джоулях с учетом потерь на трение в подшипниках. Использование цифрового энкодера полностью заменяет старые механические стрелки, которые имели большую погрешность и создавали лишнее сопротивление. Отсутствие прямого контакта между частями датчика гарантирует его износостойкость и долговечность.

Данные с энкодера поступают в процессор 1000 раз в секунду, что позволяет строить график скорости движения маятника в любой момент времени. Если система фиксирует аномальное замедление до контакта с деталью, она выдает предупреждение о неисправности. Оптический диск датчика защищен герметичным кожухом смазки и пыли, которые могут вызвать сбои при считывании штрихов.

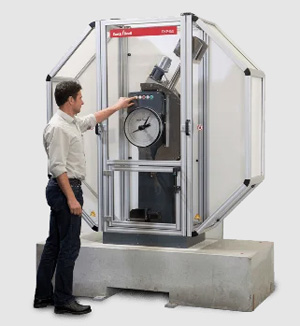

Массивное основание копра обеспечивает неподвижность оборудования и поглощает вибрации, возникающие в момент мощного удара по образцу. Существует золотое правило машиностроения: вес станины должен превышать вес маятника минимум в 12 раз.

Если база будет слишком легкой, часть энергии удара уйдет на перемещение самого прибора, а не на разрушение металла. Это приведет к получению завышенных показателей ударной вязкости, что крайне опасно при расчете прочности ответственных конструкций. Чугунное литье или тяжелые стальные плиты служат фундаментом, который удерживает ось вращения в строго заданных координатах. Оборудование закрепляют к бетонному полу цеха анкерными болтами диаметром не менее 20 мм.

Внутренние полости станины иногда заливают специальным полимербетоном для дополнительного гашения акустических шумов. Устойчивость основания гарантирует, что маятник будет двигаться в одной вертикальной плоскости без боковых биений. Когда происходит разрушение образца, импульс отдачи передается на фундамент, поэтому надежность соединений проверяют перед каждой сменой. Если станина начинает качаться, точность замеров падает, а риск поломки подшипников возрастает.

Механизм замедления штанги активируется сразу после прохождения маятником нижней точки и совершения удара. В современных копрах применяют дисковые или барабанные тормозные системы с электрическим или пневматическим приводом.

Когда датчик фиксирует завершение полезного хода, колодки плавно сжимаются и останавливают качание груза в течение 2 или 3 секунд. Это избавляет оператора от необходимости ждать естественной остановки маятника за счет трения, что сокращает время проведения одного теста. Автоматика предотвращает повторные удары по уже разрушенным частям образца, которые могут повредить боек. Тормозной узел имеет большой ресурс и не требует частой регулировки при нормальной эксплуатации.

Система управления блокирует запуск двигателя, когда фрикционные накладки находятся в зацеплении. Программное обеспечение отслеживает износ колодок и сигнализирует о необходимости их замены, когда время остановки увеличивается. В аварийных ситуациях тормоз срабатывает мгновенно, фиксируя маятник в любом текущем положении.

Узел фиксации заготовки состоит из двух стальных стоек с плоскими или закругленными гранями. Расстояние между опорами должно составлять ровно 40 мм согласно общепринятым стандартам метода Шарпи.

Регулировку проводят при помощи прецизионных винтов и эталонных плиток, которые гарантируют симметрию расположения образца относительно линии удара. Кромки опор подвергают закалке и шлифовке, потому что они воспринимают на себя основную реакцию от разрушаемого металла. Если опоры изнашиваются или смещаются, образец может вылететь из зажимов раньше времени. Каждая стойка имеет сменные вставки, которые можно быстро обновить при появлении вмятин или забоин.

Когда устанавливают образец, он должен лежать свободно, но без возможности бокового перемещения. Специальные упоры удерживают брусок в вертикальной плоскости, обеспечивая перпендикулярность направления удара. Если поверхность опор загрязнена маслом или стружкой, трение изменится, что повлияет на итоговое значение поглощенной энергии. Правильное позиционирование гарантирует, что концентратор напряжения сработает именно так, как заложено в расчетах.

Точное совмещение центра надреза на образце с осью движения бойка обеспечивает достоверность всего эксперимента. Специальный шаблон или механический центрировщик позволяет выставить брусок с погрешностью менее 0.25 мм.

Приспособление имеет выступ, который входит в V-образный паз заготовки и автоматически выравнивает ее положение на опорах. Когда образец установлен правильно, риск возникновения перекосов и побочных напряжений при ударе сводится к нулю. Использование центрирующих щипцов особенно важно при работе с охлажденными деталями, когда время на установку ограничено несколькими секундами. Ошибка в позиционировании хотя бы на 1 мм приведет к значительному искажению показателей ударной вязкости.

Конструкция шаблона исключает контакт с острой кромкой надреза во избежание его повреждения. В автоматических копрах функцию выравнивания выполняет система рычагов, которые смыкаются перед ударом и мгновенно отходят в сторону. Ручные приспособления изготавливают из легких сплавов или прочного пластика.

Проверка потерь энергии на трение в подшипниках и сопротивление воздуха — обязательный этап калибровки копра. Для этого маятник поднимают на рабочую высоту и производят запуск без установки металлического образца. Электроника фиксирует угол взлета в конце пути и вычисляет разницу с начальной точкой.

Полученная величина указывает на количество джоулей, которые уходят на преодоление внутренних сил сопротивления механизма. Современные стандарты допускают потери не более 0.5% от номинальной энергии удара. Если этот предел превышен, требуется очистка узлов вращения или замена смазки в подшипниках. Результаты холостого спуска программа автоматически вычитает из показаний при реальных тестах.

Процедуру повторяют не менее трех раз для получения среднего значения потерь. Если данные сильно разнятся между собой, это сигнализирует о нестабильной работе осей или биении штанги. Холостой тест проводят ежедневно перед началом смены или после каждой замены измерительных ножей. В ходе проверки также контролируют плавность работы привода и четкость срабатывания тормоза.

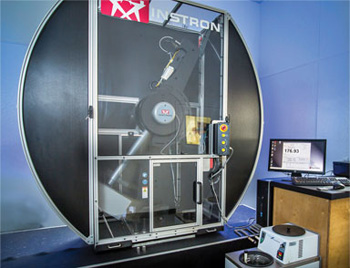

Зона движения маятника должна быть полностью изолирована от персонала для предотвращения тяжелых травм. Защитный кожух изготавливают из стального каркаса с панелями из прозрачного поликарбоната толщиной 8-10 мм. Этот материал выдерживает прямые удары осколков разрушенного металла и не трескается при вибрациях.

Двери ограждения снабжают электромеханическими замками, которые блокируют запуск маятника в открытом состоянии. Если оператор попытается открыть камеру во время движения штанги, система мгновенно активирует экстренное торможение. Внутреннее пространство кабины освещается светодиодными лампами для хорошего визуального контроля процесса.

Нижняя часть кожуха имеет специальный лоток, в который скатываются обломки образцов после завершения теста. Это позволяет безопасно собирать отходы без необходимости проникать в опасную зону. Шумопоглощающие прокладки на стыках панелей снижают уровень звукового давления при ударе, что улучшает условия труда в лаборатории. В некоторых моделях предусмотрена система вытяжной вентиляции для удаления паров азота или спирта после криогенных испытаний.

Специальная версия копра с тензометрическими датчиками на бойке позволяет записывать кривую процесса разрушения в координатах «сила-время». Обычный тест дает только одну цифру поглощенной энергии, тогда как инструментальный метод раскрывает все стадии деформации металла.

Система фиксирует момент начала пластического течения, время достижения максимальной нагрузки и скорость распространения трещины. Эти данные помогают инженерам понять, как именно разрушается деталь и какие фазы структуры металла за это отвечают. Полученная диаграмма позволяет отличить хрупкое разрушение от вязкого, даже если итоговые значения энергии в джоулях совпадают.

Оборудование включает высокоскоростной аналого-цифровой преобразователь, который обрабатывает сигналы с частотой до 1 МГц. Кабели от датчиков на маятнике проходят через полые оси вращения, что исключает их перекручивание и повреждение. Программное обеспечение автоматически рассчитывает динамический предел текучести и энергию инициации трещины. Такая глубина анализа необходима при разработке новых марок стали для автомобильной промышленности и атомной энергетики.
