Твердомеры

Индентор - ключевой сменный элемент, который непосредственно контактирует с исследуемым металлом при создании отпечатка. При работе по методу Роквелла чаще всего используют прецизионный алмазный конус с углом при вершине 120° или закаленный стальной шарик.

Выбор конкретной детали зависит от ожидаемого диапазона твердости сплава, потому что острый минеральный наконечник подходит только очень твердым или закаленным сталям. Если измеряют мягкие цветные металлы или незакаленные заготовки, в патрон стационарного устройства устанавливают сферу диаметром 1.588 мм. Геометрия рабочего органа строго регламентирована международными стандартами.

Поверхность алмазного кристалла не должна иметь сколов, которые иногда появляются после случайных ударов о массивную станину станка. Состояние вершины проверяют через оптическую лупу с многократным увеличением перед началом каждой новой серии замеров. Если используют стальной шарик, поверхность осматривают на предмет наличия микроскопических деформаций или темных пятен коррозии. Качественный индентор обеспечивает стабильность показаний в течение 1000 циклов нагружения.

В классических стационарных установках применяют рычажную систему с набором сменных чугунных грузов. Суммарную массу выбирают исходя из требуемой шкалы измерения, потому что каждый метод подразумевает воздействие строго определенной силы.

Когда механизм приводят в действие, рычаг плавно опускается и передает давление на шпиндель с установленным индентором. Гидравлический демпфер регулирует скорость перемещения внутренних элементов, чтобы исключить ударное воздействие на образец металла. В более современных цифровых моделях используют электромеханический привод с высокоточным тензодатчиком обратной связи. При достижении нужного значения электроника фиксирует глубину проникновения наконечника и передает данные в вычислительный блок.

Тензометрический контроль исключает ошибки, которые возникают из-за трения в механических сочленениях старых систем. Автоматика самостоятельно корректирует нагрузку при малейших колебаниях напряжения в электрической сети предприятия. Когда процесс завершают, грузовая рама возвращается в исходное положение под воздействием возвратных пружин или компактного двигателя.

Встроенный модуль памяти позволяет сохранять результаты сотен и тысяч замеров без использования бумажных журналов или внешних носителей. При работе на крупных объектах или удаленных складах такая функция становится незаменимой, потому что исключает риск случайной потери данных.

Каждая запись содержит информацию о времени теста, порядковом номере образца и выбранной шкале измерения твердости. Пользователь может объединять полученные цифры в группы, чтобы впоследствии рассчитать среднее значение по конкретной партии деталей. При подключении прибора к компьютеру через USB-порт архивные файлы передают в специальную программу за несколько секунд.

Современные чипы памяти обладают высокой надежностью и сохраняют информацию даже при полной разрядке встроенного аккумулятора. Архитектура хранилища предусматривает защиту от непреднамеренного удаления данных, так как доступ к системным папкам часто защищают паролем. Когда объем памяти заполняют до предела, устройство подает звуковой сигнал или выводит предупреждение на главный экран. Функция поиска позволяет быстро находить нужные результаты по дате или идентификатору материала в общем списке.

Предметный стол служит опорой для детали и должен обеспечивать ее абсолютную неподвижность в процессе внедрения индентора. Для работы с плоскими заготовками используют столы с широкой ровной поверхностью, которая гарантирует перпендикулярность приложения нагрузки. Если исследуют цилиндрические объекты или трубы, на винт станка устанавливают специальную V-образную насадку. Она центрирует деталь точно под наконечником, чтобы исключить соскальзывание или перекос в момент максимального давления.

Поверхность стола подвергают закалке и шлифовке до зеркального блеска, так как любые неровности подложки искажают показания прибора. Регулировочный винт имеет упорную резьбу с малым шагом, которая позволяет плавно поднимать тяжелые заготовки до контакта с измерительной головкой.

Материал опоры должен обладать твердостью, превышающей показатели исследуемых образцов, чтобы исключить деформацию самой оснастки. Когда измеряют мелкие детали сложной формы, применяют специальные зажимные приспособления или миниатюрные тиски. Своевременная очистка стола от пыли и масляных пятен предотвращает люфты, которые негативно влияют на повторяемость результатов. В стационарных твердомерах большого размера столы имеют диаметр до 200 мм, что позволяет надежно размещать массивные литые блоки.

Корпуса стационарных приборов изготавливают из массивного чугунного литья, которое эффективно гасит вибрации от работающего поблизости промышленного оборудования. Плотный слой порошковой краски защищает металл от коррозии и воздействия агрессивных паров СОЖ в условиях цеха.

Портативные модели снабжают ударопрочными кожухами из ABS-пластика или алюминиевых сплавов, чтобы минимизировать риск поломки при случайном падении. Многие современные устройства имеют класс защиты IP54, который подразумевает полную пылезащищенность и герметичность от брызг воды. Разъемы для подключения датчиков закрывают резиновыми заглушками, которые предотвращают попадание металлической стружки внутрь электронной схемы.

Дисплеи переносных твердомеров закрывают закаленным стеклом или прозрачным поликарбонатом, обладающим стойкостью к появлению царапин. Внутренние электронные платы покрывают слоем специального лака, который защищает компоненты от образования конденсата при резких перепадах температуры. Кнопки управления делают мембранными или снабжают силиконовыми накладками, чтобы исключить проникновение масла и грязи под панель. Когда прибор используют в полевых условиях, его помещают в дополнительный защитный чехол с плечевым ремнем.

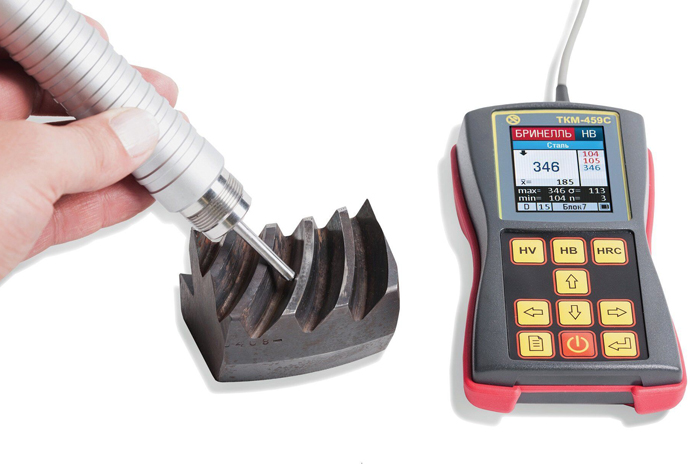

Боек динамического устройства - компактный металлический цилиндр с вольфрамовым наконечником идеальной сферической формы. Внутри корпуса датчика располагают мощную пружину, которая разгоняет этот элемент до фиксированной скорости перед соударением с поверхностью.

Когда происходит удар, катушка индуктивности фиксирует скорость падения и скорость отскока магнитного тела от детали. Микропроцессор вычисляет отношение этих величин, которое определяет числовое значение твердости по международной шкале Либа. Такая конструкция требует минимального пространства, поэтому датчик легко помещается в узких отверстиях или между ребрами жесткости крупных литых рам. Сферическая головка имеет высокую износостойкость и выдерживает десятки тысяч срабатываний.

Чтобы защитить внутренний механизм от пыли и мелкой стружки, корпус зонда снабжают герметичными уплотнительными кольцами. Взвод пружины производят вручную с помощью специального толкателя или посредством миниатюрного электропривода в автоматизированных системах. Контактное кольцо на торце датчика обеспечивает стабильное положение устройства строго перпендикулярно плоскости исследуемого образца. Если угол наклона меняется, встроенный акселерометр автоматически корректирует расчетную формулу для исключения влияния силы тяжести.

Микротвердомеры Виккерса снабжают высокоточной оптической системой, которая необходима для измерения диагоналей микроскопических отпечатков. Блок состоит из объектива с многократным увеличением и окуляра со встроенной измерительной сеткой или цифровым лимбом. Когда индентор оставляет след на поверхности, изображение передается на монитор или в видоискатель с четкостью, позволяющей видеть границы контакта.

Высокое разрешение оптики позволяет работать с нагрузками менее 1 кгс, при которых размер отпечатка не превышает нескольких микрон. Пользователь совмещает перекрестие окуляра с углами пирамидальной выемки, после чего система автоматически вычисляет итоговое значение твердости. Качественные линзы исключают появление искажений по краям поля зрения, что гарантирует высокую повторяемость полученных результатов.

Оптический модуль часто оснащают турельным механизмом, который позволяет быстро переключаться между индентором и объективами с разной степенью кратности. Светодиодная подсветка с регулируемой яркостью обеспечивает оптимальный контраст даже на тусклых или шероховатых поверхностях металла. В современных моделях используют видеокамеры с высоким разрешением, которые передают картинку напрямую в программное обеспечение для автоматического распознавания образов.

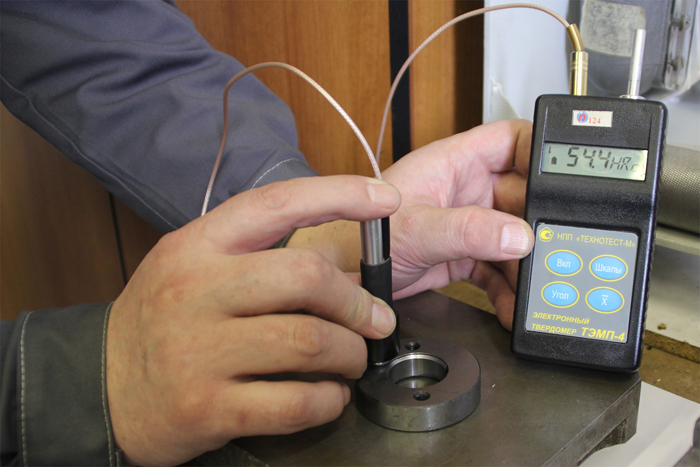

Ультразвуковой датчик содержит встроенный металлический стержень, на конце которого закреплен алмазный наконечник пирамидальной формы. Когда стержень начинает вибрировать под воздействием переменного электрического тока, прибор фиксирует резонансную частоту в свободном состоянии.

При контакте с поверхностью исследуемого металла частота колебаний меняется, потому что материал оказывает механическое сопротивление внедрению алмаза. Электронный блок мгновенно обрабатывает полученный сигнал и выводит значение твердости на цифровой дисплей устройства. Такой способ позволяет проводить измерения на очень тонких деталях, так как максимальное усилие прижатия составляет всего 50 Н.

Внутренние компоненты зонда защищены прочным стальным корпусом, который предотвращает повреждение пьезокерамических элементов при падении. Соединительный кабель имеет армированную оплетку, чтобы выдерживать многократные перегибы во время работы в стесненных условиях цеха. Штекерный разъем снабжен резьбовым фиксатором, который гарантирует надежную передачу данных без потери качества частотного импульса.

Эталонные меры твердости - стальные плитки с точно известными и официально подтвержденными механическими характеристиками. Их используют для периодической проверки точности показаний твердомеров перед началом рабочей смены или после смены индентора.

Каждая плитка имеет аттестованную поверхность, на которой уже нанесены контрольные отпечатки в заводских условиях лаборатории. Когда пользователь совершает пробный укол в свободную зону меры, он сравнивает полученный результат с цифрами, выбитыми на торце изделия. Если отклонение превышает допустимую погрешность, оборудование требует дополнительной калибровки или технического обслуживания.

Меры твердости изготавливают для разных шкал, включая Роквелл, Бринелль и Виккерс, чтобы охватить весь диапазон измеряемых материалов. Каждая плитка упакована в индивидуальный футляр, который защищает рабочую плоскость от коррозии и случайных царапин. Использование эталонов обязательно при проведении ежегодной государственной поверки измерительного оборудования. Поверхность меры нельзя перешлифовывать самостоятельно, так как это приведет к изменению структуры металла и потере точности калибровочных данных.

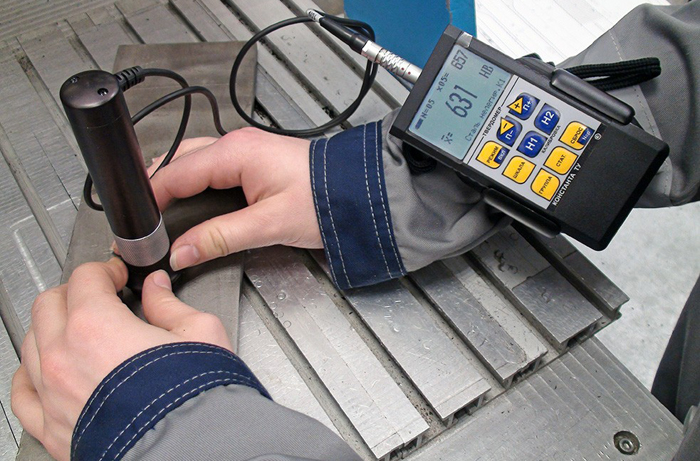

Современные переносные твердомеры оснащают литий-ионными аккумуляторами большой емкости, которые обеспечивают до 12 часов непрерывной работы. Это позволяет использовать оборудование в течение всей смены без необходимости поиска стационарной электрической розетки. Зарядка батареи осуществляется через стандартный порт micro-USB или USB-C, что делает устройство совместимым с обычными сетевыми адаптерами.

Контроллер питания отслеживает уровень заряда и предотвращает глубокий разряд, который мог бы сократить срок службы химических элементов. В некоторых моделях предусмотрена возможность быстрой замены аккумулятора на запасной блок непосредственно на объекте. Это важно при проведении масштабных инспекций на удаленных магистральных трубопроводах.

Для экономии энергии в программном обеспечении предусмотрена функция автоматического отключения дисплея или всего прибора при длительном простое. Энергоэффективные процессоры потребляют минимум тока при обработке сигналов от датчиков, что продлевает время автономной эксплуатации. Когда напряжение падает до критического уровня, устройство подает звуковой сигнал и сохраняет последние данные во внутреннюю память.

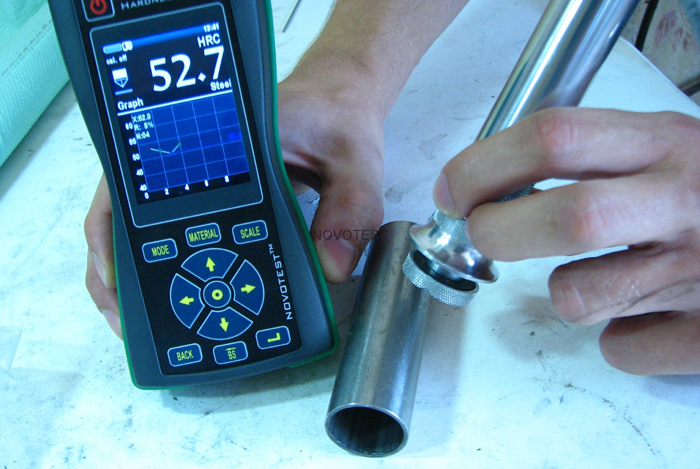

Яркие жидкокристаллические дисплеи обеспечивают отличную читаемость цифр при любом уровне освещения на производственной площадке. На экран выводят не только текущее значение твердости, но и важные статистические параметры, включая средние показатели в серии.

Графический интерфейс позволяет отображать гистограммы распределения значений, потому что визуальное восприятие информации упрощает оперативный контроль качества. Когда прибор фиксирует выход за границы заданных допусков, цвет цифр на мониторе мгновенно меняется на красный. Светодиодная подсветка потребляет минимум энергии, что положительно сказывается на времени автономной работы переносного твердомера.

Программное обеспечение поддерживает несколько языков, чтобы максимально упростить взаимодействие персонала с техникой. На дисплее часто отображают графические подсказки по правильному расположению датчика относительно поверхности образца. Высокое разрешение матрицы дает возможность видеть мелкие детали графиков и текстовые комментарии к сохраненным результатам. Использование графики позволяет выводить на экран таблицы пересчета значений между разными шкалами твердости в режиме реального времени.

Интеллектуальная система распознавания инденторов исключает ошибки, связанные с неправильным выбором программных настроек в меню прибора. Когда в шпиндель устанавливают новую оправку, встроенный считыватель фиксирует информацию с магнитного чипа или радиочастотной метки. Электроника мгновенно определяет тип установленного наконечника и автоматически корректирует алгоритм расчета твердости.

Если совершается попытка запуска теста с алмазным конусом при выбранной шкале для шарика, устройство блокирует начало цикла. Такая мера безопасности предотвращает случайную поломку дорогостоящего алмаза и защищает поверхность измерительного стола от глубоких вмятин.

Внутренняя база данных оборудования хранит историю использования каждого конкретного наконечника, фиксируя общее количество выполненных испытаний. При достижении предельного значения износа система выдает уведомление о необходимости проведения метрологической проверки. Когда информация о геометрии передается в реальном времени, точность измерений возрастает за счет учета индивидуальных микроскопических отклонений детали.

Зажимные приспособления должны обеспечивать жесткую фиксацию детали, чтобы полностью исключить ее смещение под воздействием измерительной нагрузки. Любое микроскопическое движение образца в момент внедрения индентора приводит к получению ошибочных результатов или поломке алмаза.

В стационарных твердомерах используют массивные прижимные стаканы, которые плотно прижимают заготовку к поверхности предметного стола. Для работы с деталями сложной конфигурации применяют специализированные захваты с мягкими губками, не повреждающими чистовую отделку металла. Конструкция зажима должна обеспечивать свободный доступ наконечника к зоне измерения без создания механических помех.

Материал крепежных элементов подбирают с учетом высокой жесткости, чтобы исключить упругую деформацию оснастки при давлении до 150 кгс. Когда измеряют твердость тонких листов, используют вакуумные прижимы или специальные магнитные плиты. Своевременная смазка подвижных частей зажимного устройства гарантирует плавность хода и надежность фиксации в течение всего срока службы. Регулируемые опоры позволяют выравнивать длинномерные валы и трубы, обеспечивая их горизонтальное положение относительно станины прибора.
