Испытательные машины

Тяжелый молот закрепляют на конце жесткой штанги, которую поднимают на заданную высоту. Когда оператор отпускает фиксатор, маятник устремляется вниз под действием силы тяжести и наносит удар по заготовке. Энергия, которую металл поглощает в момент разрушения, определяет ударную вязкость материала. Конструкция станины имеет массивное основание, так как оно должно гасить возникающие динамические нагрузки.

Аналоговый циферблат или цифровой датчик фиксирует высоту взлета маятника после столкновения, потому что разница между начальной и конечной позициями указывает на затраченную работу. Машины оснащают автоматическими тормозными системами, которые останавливают движение штанги после завершения одного цикла. Если образец не разрушается полностью, эксперимент признают недействительным.

Защитный кожух из стали и поликарбоната окружает зону удара, так как осколки металла могут разлетаться с большой скоростью. Инженеры предусматривают сменные ножи маятника с разным радиусом закругления под требования конкретных стандартов. Процесс смены оснастки занимает несколько минут, а точность позиционирования обеспечивают стопорные винты.

Конструкция агрегата включает стационарную бабку с датчиком крутящего момента и подвижную каретку с электроприводом. Заготовку зажимают в два кулачковых патрона, которые обеспечивают соосность и надежную фиксацию концов вала или проволоки. Когда мотор запускают, один патрон начинает вращаться с заданной угловой скоростью, закручивая металл вокруг продольной оси.

Электроника фиксирует угол поворота и возникающее сопротивление материала, что позволяет рассчитать предел прочности при сдвиге. Такие испытания помогают инженерам подбирать параметры трансмиссионных валов и пружин кручения.

Подвижная опора перемещается по стальным направляющим, так как длина образцов может меняться в широком диапазоне. Программное обеспечение строит график зависимости момента от угла закручивания в режиме реального времени. Если металл обладает высокой пластичностью, он выдерживает десятки полных оборотов до момента появления трещин. Встроенные энкодеры считывают положение вала с точностью до 0.01 градуса. Система защиты отключает питание, когда образец разрушается или нагрузка превышает номинал датчика.

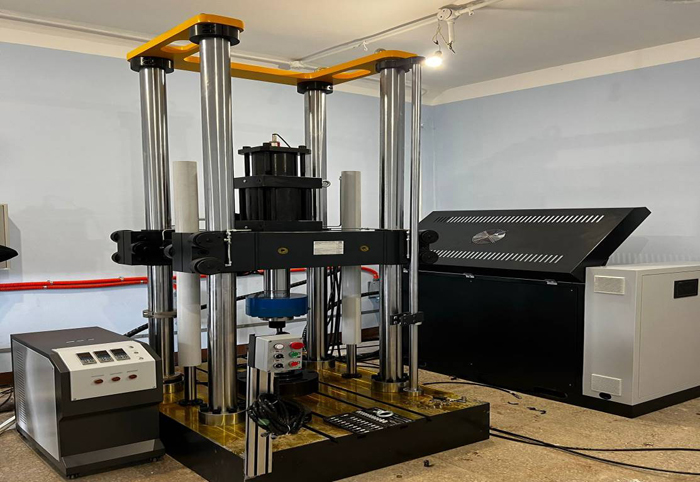

Эти мощные установки создают циклические нагрузки большой частоты, которые имитируют реальные условия работы авиационных двигателей или автомобильных подвесок. Гидравлический цилиндр совершает возвратно-поступательные движения под давлением масла, которое нагнетает насосная станция. Клапаны с электронным управлением меняют направление потока жидкости до 100 раз в секунду.

Когда деталь подвергают миллионам циклов сжатия и растяжения, в структуре металла зарождаются усталостные трещины. Анализаторы фиксируют момент разрушения, что позволяет определить расчетный ресурс эксплуатации механизма.

Автоматика поддерживает заданную амплитуду силы независимо от изменения жесткости образца в ходе теста. Система охлаждения масла предотвращает перегрев гидростанции при круглосуточной работе оборудования. Программный комплекс позволяет моделировать случайные нагрузки, которые возникают при движении транспорта по неровной дороге. Если датчики обнаруживают резкое падение давления, машина мгновенно останавливается во избежание повреждения захватов.

Электродинамический или гидравлический вибратор сообщает платформе колебания с частотой от 1 до 5000 Гц. На рабочем столе закрепляют готовые блоки оборудования или отдельные детали станков, которые должны сохранять работоспособность при сильной тряске. Акселерометры фиксируют ускорение в разных точках изделия, потому что это помогает найти резонансные частоты конструкции.

Когда деталь попадает в резонанс, амплитуда ее колебаний резко возрастает, что часто приводит к быстрому разрушению крепежа или паяных соединений. Инженеры используют эти данные, чтобы изменить геометрию заготовки или добавить дополнительные ребра жесткости.

Контроллер стенда может воспроизводить синусоидальную вибрацию, случайный шум или кратковременные удары. Магнитная система охлаждается мощными вентиляторами, так как протекание больших токов вызывает сильный нагрев катушек. В некоторых моделях предусмотрена возможность совмещения вибрации с нагревом в климатической камере. Это позволяет проверять надежность техники в экстремальных условиях пустыни или арктического холода. Пневматическая подвеска стола изолирует корпус машины от пола лаборатории.

Машины для длительной прочности создают постоянную растягивающую нагрузку на образец, который находится внутри разогретой печи. Металл постепенно удлиняется под действием силы, которая значительно ниже предела текучести, но приложена в течение сотен или тысяч часов. Этот процесс называют ползучестью, и он особенно выражен при температурах выше +500℃.

Специальные рычажные механизмы с грузами обеспечивают стабильность натяжения без использования электрических приводов. Такие испытания помогают проектировать лопатки турбин и паровые котлы, которые работают годами в агрессивных условиях.

Высокоточные экстензометры фиксируют микроскопические изменения длины заготовки через окна в тепловой камере. Система автоматического долива воды или масла поддерживает стабильную среду, если это предусмотрено программой эксперимента. Если в лаборатории происходит скачок напряжения, механические весы удерживают нагрузку, сохраняя чистоту длительного теста. Каждое устройство снабжают таймером, который фиксирует время до окончательного разрыва металла.

Цифровой контроллер объединяет в единую сеть датчики силы, перемещения и исполнительные механизмы привода. Программное обеспечение получает информацию со скоростью до 1000 опросов в секунду, что обеспечивает мгновенную реакцию на любые изменения в структуре металла.

Когда оператор задает параметры цикла, система самостоятельно выбирает оптимальный режим работы мотора или гидроклапанов. ПИД-регуляторы поддерживают заданную скорость деформации с точностью до 0.1%, исключая рывки и колебания нагрузки. Результаты выводят на монитор в виде динамических графиков, которые можно масштабировать для детального изучения.

Интеграция с базой данных позволяет автоматически сравнивать текущие показатели с результатами предыдущих тестов или требованиями стандартов. Если датчики фиксируют аномальное поведение образца, программа подает звуковой сигнал или переводит машину в режим безопасного ожидания. Компьютер формирует итоговые протоколы в форматах PDF или Excel, внося туда все параметры окружающей среды и метаданные заготовки. Удаленный доступ дает возможность инженерам контролировать длительные процессы через интернет.

Автономный блок питания обеспечивает подачу масла под давлением до 31.5 МПа в рабочие цилиндры силовой рамы. Узел состоит из шестеренного или поршневого насоса, накопительных аккумуляторов и системы тонкой фильтрации жидкости. Гидравлический привод позволяет развивать усилия в сотни тонн при относительно компактных размерах исполнительных органов.

Когда клапаны открываются, поток масла перемещает поршень с высокой плавностью, что важно для исключения динамических ударов при растяжении. Аккумуляторы сглаживают пульсации давления, обеспечивая стабильность нагрузки на протяжении всего эксперимента.

Теплообменник охлаждает рабочую среду, так как трение в насосе и клапанах вызывает нагрев масла. Датчики уровня и температуры передают данные в систему защиты, которая отключает привод при обнаружении утечек. Высокопрочные рукава соединяют гидростанцию с испытательным стендом, позволяя вынести шумный агрегат в отдельное помещение. Использование синтетических жидкостей снижает износ уплотнений и предотвращает коррозию внутренних поверхностей труб.

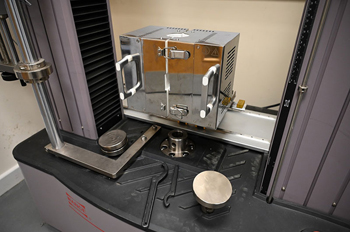

Нагревательные модули охватывают рабочую зону машины, создавая внутри замкнутое пространство с температурой до +1600℃. В качестве нагревателей применяют спирали из фехрали или стержни из карбида кремния, которые выдерживают длительное воздействие жара. Многослойная изоляция из керамического волокна удерживает тепло, защищая корпус машины и датчики от перегрева.

Когда образец разогревается, термопары в нескольких точках контролируют градиент температуры по его длине. Это гарантирует, что деформация происходит равномерно, а результаты соответствуют условиям эксплуатации реальных деталей.

Некоторые модели печей поддерживают закачку инертного газа или создание вакуума для защиты металла от окисления. Откидная конструкция корпуса позволяет быстро устанавливать заготовки и монтировать экстензометры. Жаропрочные штанги передают усилие от траверс машины к образцу, сохраняя жесткость при сильном нагреве. Водяное охлаждение узлов крепления предотвращает передачу тепла на измерительные датчики силы. Программное управление обеспечивает плавный подъем температуры по заданному графику, исключая термические шоки.

Испытательную оснастку монтируют на траверсы машины в виде двух нижних опор и одного или двух верхних пуансонов. Расстояние между опорами регулируют по линейке в зависимости от толщины и длины проверяемой балки. Ролики на опорах уменьшают трение, когда образец начинает прогибаться под возрастающей нагрузкой.

Метод трехточечного изгиба позволяет определить модуль упругости и предел прочности хрупких материалов типа чугуна или инструментальной стали. Четырехточечная схема создает зону чистого изгиба между верхними опорами, что исключает влияние касательных напряжений на результат.

Все элементы изготавливают из закаленной стали с твердостью 55 HRC, потому что они не должны деформироваться при контакте с заготовкой. Шаровые шарниры в основании пуансонов компенсируют небольшие перекосы, обеспечивая равномерное распределение силы по ширине образца. Защитные экраны предотвращают травмирование персонала при хрупком разрушении материала. Наличие сменных насадок разного радиуса позволяет проводить тесты в строгом соответствии с требованиями отраслевых ГОСТов.

Процедура верификации включает проверку точности измерения силы, перемещения траверсы и частоты циклов. Специалисты используют эталонные тензодатчики первого класса точности, которые имеют сертификаты государственного образца.

Машину нагружают ступенчато в нескольких диапазонах, сопоставляя ее показания с данными эталонного прибора. Разница значений не должна превышать установленный допуск, который обычно составляет 0.5-1%. Если выявляют отклонение, инженер вносит корректировочные коэффициенты в программное обеспечение управляющего контроллера.

Поверку датчиков деформации проводят при помощи калибровочных блоков с микрометрическими винтами. Точность хода траверсы контролируют лазерными интерферометрами, которые фиксируют перемещение с точностью до 0.1 мкм. Регулярная калибровка гарантирует юридическую чистоту протоколов испытаний при возникновении споров с заказчиками. После завершения работ на корпус машины наклеивают голографическую метку с указанием даты следующей проверки.

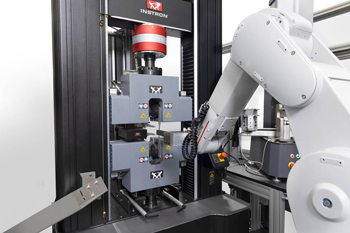

Роботизированные манипуляторы устанавливают заготовки в захваты машины без участия человека, что повышает производительность лаборатории в 3 раза. Устройство забирает очередной образец из кассеты, позиционирует его по центру и подает команду на закрытие зажимов.

После завершения теста и разрушения металла робот удаляет осколки в контейнер для отходов. Такая автоматизация позволяет проводить сотни испытаний в сутки, работая в ночную смену без дежурства оператора. Система компьютерного зрения отслеживает правильность установки, исключая заклинивание механизмов при перекосе заготовки.

Магазин для хранения образцов может вмещать до 100 единиц продукции, рассортированной по типам стали или номерам плавок. Использование сканеров штрих-кода обеспечивает автоматическую привязку результатов к конкретной партии металла. Робот может также выполнять предварительный замер размеров заготовки при помощи лазерных датчиков. Это сокращает время на ручной ввод данных и исключает человеческий фактор.

Теплоизолированные емкости позволяют охлаждать заготовки до температуры -196℃ с использованием жидкого азота. Хладагент подают в камеру через вакуумные трубки из специального сосуда Дьюара по командам электронного клапана. Вентиляторы внутри обеспечивают циркуляцию холодного газа, поддерживая равномерную среду вокруг исследуемого металла.

Такие испытания критически важны для материалов, которые эксплуатируют в космосе, на объектах нефтехимии или в условиях Крайнего Севера. Анализаторы фиксируют хладноломкость сплавов, когда пластичный металл внезапно становится хрупким при низких температурах.

Внутренние стенки камеры изготавливают из полированной нержавеющей стали, которая не теряет прочности при глубоком охлаждении. Окна из многослойного оргстекла позволяют визуально контролировать ход деформации без потери герметичности. Специальные уплотнители сохраняют эластичность на морозе, предотвращая утечку азота и обледенение наружных узлов машины. Датчики температуры имеют защиту от инея, что гарантирует достоверность показаний во всем диапазоне температур.

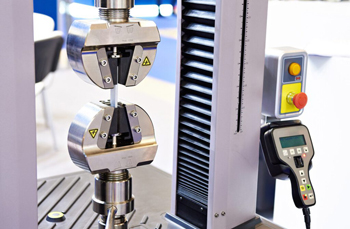

Система на основе серводвигателя и шарико-винтовых передач обеспечивает высочайшую точность позиционирования траверсы в диапазоне до 0.5 мкм. Отсутствие масла и насосов делает такие машины более чистыми и тихими, что удобно для размещения в небольших лабораториях.

Электромеханика позволяет плавно менять скорость перемещения от микрон в час до нескольких метров в минуту. Это идеально подходит для испытаний на растяжение тонких пленок, пластмасс и металлов со сложной диаграммой деформации. Прямая связь мотора с винтом исключает инерционность, свойственную гидравлическим системам.

Жесткость привода гарантирует мгновенную остановку при достижении заданных параметров или разрыве образца. Современные двигатели потребляют энергию только в момент движения, что снижает общие эксплуатационные расходы предприятия. Отсутствие шлангов высокого давления повышает безопасность работы и упрощает техническое обслуживание станка. Электроника легко интегрируется с любыми цифровыми датчиками и системами автоматизации. Такие машины имеют компактные размеры и могут устанавливаться на лабораторные столы без подготовки фундамента.
