Калибры

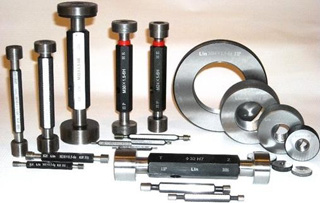

Рабочие концы предельных калибров-пробок имеют разную длину измерительной части, потому что это помогает быстро ориентироваться во время массового контроля отверстий. Проходная вставка (ПР) всегда длиннее непроходной, так как она должна полностью проходить через всю глубину проверяемого канала. Непроходная сторона (НЕ) имеет укороченную цилиндрическую поверхность, потому что ей достаточно лишь коснуться края детали для подтверждения брака.

На корпусе или рукоятке инструмента часто наносят кольцевую проточку или окрашивают соответствующий участок в красный цвет, чтобы визуально выделить сторону, которая не должна входить в заготовку.

Если деталь соответствует чертежу, проходная сторона плавно скользит внутрь под действием собственного веса или легкого усилия руки. Непроходной конец может лишь слегка закусывать на входе, однако полное погружение калибра в металл свидетельствует о превышении допустимого размера. На проходной части часто делают специальные заходные фаски, которые облегчают центрирование инструмента. Конструкция рукоятки исключает передачу тепла от ладони к рабочим поверхностям, так как температурное расширение стали может исказить результаты замера на несколько мкм.

Использование вольфрамокобальтовых сплавов для изготовления рабочих поверхностей увеличивает износостойкость инструмента в 10-20 раз по сравнению с закаленной сталью. Металл заготовок часто содержит абразивные частицы или твердые включения, которые быстро стирают измерительные грани при постоянном контакте.

Твердосплавные кольца или вставки сохраняют геометрию профиля даже при контроле сотен тысяч деталей в течение одной смены. Когда инструмент изнашивается, его размер уходит за пределы допуска, что делает невозможным дальнейшее использование оборудования. Применение сверхтвердых материалов позволяет реже проводить поверку и снижает затраты на обновление парка контрольных приспособлений.

Твердый сплав обладает высокой жесткостью и практически не подвержен остаточной деформации при случайных ударах о края деталей. Поверхность таких вставок полируют до зеркального блеска, потому что низкая шероховатость уменьшает трение и исключает налипание частиц мягких металлов типа алюминия. Коэффициент термического расширения у таких материалов ниже, чем у стали, что обеспечивает стабильность размеров при колебаниях температуры в цеху. Крепление вставок к стальному корпусу выполняют методом пайки или прессовой посадки.

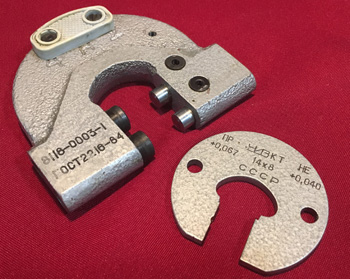

Конструкция такого приспособления включает жесткий литой корпус из чугуна и два набора передвижных измерительных пяток. Перед началом работы инструмент настраивают по блокам концевых мер длины, устанавливая проходной и непроходной размеры с высокой точностью. После выбора нужного зазора пятки фиксируют стопорными винтами и закрывают пломбами, чтобы исключить случайное или намеренное изменение настроек в ходе смены.

Когда вал проверяют такой скобой, его последовательно проводят через обе пары губок. Если деталь свободно проходит через передние контакты, но застревает на задних, ее признают годной к сборке.

Универсальность регулируемых моделей позволяет использовать один и тот же инструмент для контроля разных номинальных диаметров в пределах хода подвижных узлов. Это сокращает номенклатуру закупаемого оснащения и упрощает логистику внутри предприятия. Пятки часто имеют плоскую или цилиндрическую форму, которую выбирают в зависимости от геометрии проверяемого объекта. Теплоизоляционные накладки на корпусе защищают металл от нагрева, так как расширение скобы приведет к увеличению измерительного зазора.

Точность измерений напрямую зависит от температуры окружающей среды, потому что металлы меняют свои линейные размеры при нагреве или охлаждении. Международные стандарты устанавливают эталонное значение на уровне +20℃, при котором калибр имеет свой номинальный размер.

Когда температура в цеху поднимается до +30℃, стальная пробка диаметром 50 мм увеличивается почти на 6 мкм. Такие колебания могут привести к тому, что годная деталь будет ошибочно признана браком из-за расширения инструмента. Перед началом проверки оборудование и заготовки выдерживают в одном помещении несколько часов для выравнивания их температурных показателей.

Использование перчаток или специальных теплоизолирующих рукояток предотвращает передачу тепла от тела к измерительным узлам. Если держать стальное кольцо в руке долгое время, оно расширится и пропустит вал, который имеет недопустимо большой диаметр. В прецизионных лабораториях работают системы климат-контроля, которые поддерживают влажность и температуру с точностью до 0.5℃. Когда проектируют сложные калибры, инженеры подбирают материалы с одинаковым коэффициентом расширения, чтобы минимизировать погрешности.

В процессе эксплуатации рабочие поверхности истираются, что приводит к постепенному изменению их фактических размеров. Для контроля состояния рабочих калибров применяют специальные контрольные инструменты, которые называют контркалибрами. Это эталонные кольца или пробки, которые имеют очень узкий допуск и служат только для периодической проверки износа основного оснащения.

Когда проходная пробка контркалибра начинает свободно входить в изношенное рабочее кольцо, инструмент изымают из обращения и отправляют на восстановление или утилизацию. Такой многоступенчатый контроль исключает использование неисправных приборов на производственных участках.

Если контркалибры отсутствуют, поверку проводят в метрологических лабораториях на универсальных измерительных микроскопах или оптических компараторах. Специалисты фиксируют отклонение формы от идеального цилиндра и проверяют шероховатость поверхности. Существуют нормы допустимого износа, которые заложены в государственные стандарты для каждого квалитета точности. Когда размер уходит за критическую отметку, на корпусе калибра ставят отметку о непригодности.

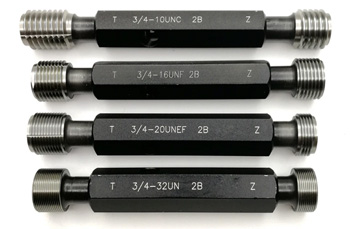

Проходное резьбовое кольцо имеет полный профиль резьбы и должно навинчиваться на болт по всей его рабочей длине. Его задача заключается в проверке приведенного среднего диаметра и отсутствия ошибок в шаге или угле наклона витков.

Непроходное кольцо имеет укороченный профиль с небольшим количеством витков, обычно от 2 до 3. Его внутренний диаметр делают немного больше, потому что оно должно проверять только фактический средний диаметр резьбы. Если такое кольцо навинчивается на деталь более чем на 1.5 или 2 оборота, крепеж считается бракованным из-за слишком малого размера витков.

На внешней стороне непроходного кольца всегда делают глубокую проточку, которая помогает оператору быстро отличить его от проходного инструмента. Материал для изготовления выбирают с высокой твердостью, так как трение при навинчивании быстро изнашивает острые вершины резьбы. Когда контролируют детали с левой резьбой, на калибрах наносят дополнительные метки в виде стрелок или надписей «LH». Использование чистой смазки перед проверкой снижает риск заклинивания и повреждения поверхностей.

Для проверки длинных внутренних каналов используют специальные калибры-пробки на удлиненных рукоятках или штангах. Конструкция может включать несколько центрирующих поясков, которые удерживают инструмент параллельно оси отверстия. Это предотвращает перекос пробки, когда она находится глубоко внутри детали, потому что любой наклон вызовет заклинивание даже при верном размере.

Иногда в корпусе делают продольные канавки для выхода воздуха или излишков масла, которые мешают плавному перемещению измерителя. Если отверстие имеет ступенчатую форму, применяют комбинированные калибры, способные проверять сразу несколько диаметров за один проход.

Вес длинных штанг может быть значительным, поэтому их часто изготавливают из полых стальных труб или алюминиевых сплавов с напрессованными стальными наконечниками. Это снижает нагрузку на руки оператора и повышает чувствительность контроля. Когда работают с вертикальными каналами, используют подвесные системы или противовесы. Проходную сторону снабжают индикаторными метками, которые позволяют судить о глубине проникновения калибра.

Контроль конических поверхностей типа конуса Морзе основан на осевом смещении калибра относительно проверяемой детали. На инструмент наносят две контрольные черты или делают уступ, который определяет предельные границы положения торца.

Когда конусную пробку вставляют в отверстие, ее прижимают с нормированным усилием без вращения. Если торец заготовки оказывается между двумя отметками на калибре, угол и диаметр конуса соответствуют допуску. Когда поверхность заходит слишком глубоко или не доходит до первой черты, деталь признают бракованной.

Дополнительно проверяют плотность прилегания поверхностей по пятну контакта при помощи специальной краски. Тонкий слой красящего состава наносят на калибр, после чего его плавно вводят в деталь и слегка поворачивают. Равномерное распределение пигмента по всей площади свидетельствует о точном совпадении углов. Если краска стерлась только в узкой полоске, геометрия конуса нарушена. Материал таких калибров подвергают глубокой криогенной обработке для стабилизации структуры и исключения деформаций с течением времени.

Для проверки правильности изготовления шлицевых соединений на валах или во втулках применяют комплексные калибры, которые имеют полный профиль зубьев. Проходной шлицевой калибр должен свободно входить в зацепление по всей длине, подтверждая отсутствие перекосов и погрешностей в шаге. Если хотя бы один зуб смещен на несколько мкм, соединение не соберется.

Непроходные модификации контролируют каждый параметр отдельно: толщину зуба, ширину впадины или диаметр центрирующей окружности. Такой подход гарантирует, что передача крутящего момента в механизме будет происходить плавно и без люфтов.

Шлицевые пробки и кольца имеют сложную геометрию, которую получают методом прецизионного шлифования на станках с ЧПУ. Твердость рабочих поверхностей поддерживают на уровне 62 HRC, потому что острые кромки зубьев подвержены быстрому выкрашиванию. Когда инструмент заклинивает в детали, его запрещено выбивать молотком, так как это приведет к поломке зубьев калибра. Наличие заборного конуса на передней части облегчает ввод инструмента в шлицевой паз.

Важную техническую информацию на поверхность инструмента наносят методом лазерной гравировки или электрохимического травления. Обязательно указывают номинальный размер детали в мм, например, 25.0, и буквенно-цифровое обозначение поля допуска, такое как h7 или H8. Также прописывают назначение стороны: буквы ПР соответствуют проходному концу, а буквы НЕ указывают на непроходной.

Серийный номер изделия позволяет отслеживать его историю в базе данных предприятия и вовремя проводить плановые поверки. На рукоятках часто указывают год выпуска и логотип завода-изготовителя, что подтверждает оригинальность оснастки.

Для резьбовых калибров дополнительно прописывают тип резьбы (M, G, Tr), ее шаг и направление витков. Если калибр является специальным, на нем гравируют номер чертежа, по которому он был изготовлен. Шрифт делают четким и глубоким, чтобы данные оставались читаемыми даже после попадания масла или появления царапин. В некоторых случаях маркировку дублируют на пластиковых вставках рукоятки разного цвета.

После завершения смены с измерительных поверхностей удаляют остатки смазки, металлическую пыль и следы эмульсии. Для этого используют мягкие безворсовые салфетки, смоченные в чистом бензине, уайт-спирите или в специальных обезжиривающих составах. Запрещено применять грубую ветошь или бумагу, которые могут содержать твердые включения, способные поцарапать зеркальную сталь.

После очистки инструмент тщательно протирают насухо и наносят тонкий слой антикоррозийного масла или вазелина. Это предотвращает появление микроскопических очагов ржавчины, которые могут изменить размер калибра на несколько микрон за короткий срок.

Если калибр имеет сложную форму с глубокими пазами или резьбой, для удаления загрязнений используют мягкие щетинные щетки. Нельзя применять металлические ершики, так как они повредят полированные грани и изменят точность прибора. Хранение очищенного инструмента в индивидуальных чехлах или пластиковых коробках защищает его от оседания пыли из воздуха цеха. Когда оборудование не планируют использовать долгое время, его консервируют слоем густой смазки и оборачивают ингибированной бумагой.

Эти приспособления используют для проверки соосности отверстий, симметричности пазов или точности расположения группы шпилек на фланце. Инструмент представляет собой плиту или вал с жестко закрепленными штифтами, которые в точности повторяют идеальное положение сопрягаемой детали. Если шаблон свободно садится на изделие, все геометрические связи соблюдены в рамках установленного допуска.

Такие калибры незаменимы при сборке крупных узлов в авиастроении и энергетике, где малейшее смещение осей приводит к невозможности монтажа. Процесс контроля занимает секунды, заменяя сложные замеры каждой координаты в отдельности.

Конструкцию проектируют с учетом принципа Тейлора, когда проходной калибр должен проверять все параметры одновременно. Корпус приспособления делают максимально легким и жестким, используя упрочненные алюминиевые сплавы или композиты. Штифты изготавливают из закаленной стали и обеспечивают их высокую точность позиционирования относительно базовых поверхностей. Когда калибр не надевается на деталь, это указывает на наличие брака в координатах расположения элементов.

Рукоятка служит связующим звеном между измерительными вставками и руками оператора, обеспечивая удобство и безопасность работы. Для надежного захвата ее изготавливают из алюминия, пластика или стали с накаткой.

Пластиковые модели обладают низкой теплопроводностью, что минимизирует передачу энергии от тела к металлу пробок. Для двусторонних калибров используют цанговые зажимы или винтовые соединения, которые позволяют быстро заменять изношенные рабочие части без покупки новой рукоятки. Шестигранная форма корпуса предотвращает скатывание инструмента со стола, защищая его от случайных падений.

Длина и диаметр держателя зависят от размера вставок и глубины проверяемых отверстий. Для очень маленьких диаметров (от 1.0 мм) применяют тонкие зажимные патроны типа цангового карандаша. Маркировка на рукоятке должна четко соответствовать параметрам установленных на ней пробок. Все металлические детали ручки обрабатывают химическим оксидированием для защиты от коррозии.
