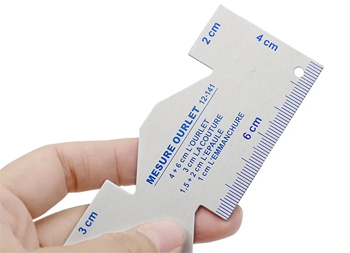

Измерительные шаблоны

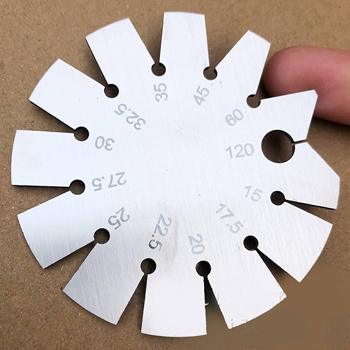

Измерительные пластины изготавливают из высокоуглеродистых инструментальных сталей или нержавеющих сплавов с высоким содержанием хрома. Материал проходит обязательную термическую обработку, которая доводит твердость рабочих кромок до 50-55 HRC. Высокая твердость предотвращает быстрый износ профиля при постоянном контакте с твердыми стальными заготовками.

Когда инструмент используют в условиях высокой влажности, предпочтение отдают нержавеющим маркам стали типа 40Х13. Такие сплавы сопротивляются коррозии и сохраняют точность маркировки в течение многих лет интенсивной эксплуатации.

Заготовки проходят стадию прецизионной шлифовки, потому что любая неровность поверхности исказит результаты замера. Производители наносят защитное гальваническое покрытие на изделия из обычных сталей. Никелирование или хромирование создает прочный барьер, который защищает металл от окисления и воздействия агрессивных технических масел. Каждая пластина имеет клеймо с указанием марки материала, что подтверждает соответствие инструмента отраслевым стандартам качества.

Инструмент представляет собой обойму со стальными пластинами, на которых нарезаны зубцы с разным шагом и профилем. В один комплект обычно входят гребенки с углом 60° (метрическая резьба) или 55° (дюймовая резьба). Каждая пластина имеет выштампованное числовое значение, которое указывает расстояние между вершинами витков в мм или количество ниток на один дюйм.

Когда нужно определить параметры крепежа, мастер поочередно прикладывает гребенки к резьбовой части детали. Плотное прилегание без зазоров на просвет гарантирует правильность выбора нужного шага.

Пластины соединяют в кассету при помощи винтового зажима, который позволяет легко вынимать нужный сегмент и фиксировать его в рабочем положении. Толщину каждой стальной вставки подбирают таким образом, чтобы обеспечить жесткость при нажатии на деталь. Зубцы проходят лазерную или электроэрозионную обработку, потому что точность профиля определяет достоверность всего контроля. Приспособление помогает быстро отличить стандартную резьбу от специальной прямо на рабочем месте.

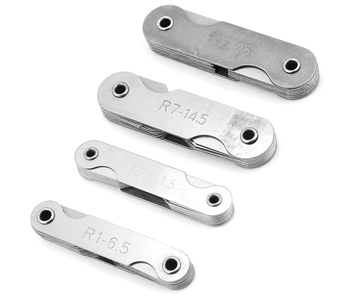

Комплект содержит набор пластин с выпуклыми и вогнутыми дугами, которые соответствуют конкретным значениям радиуса в мм. Выпуклые сегменты помогают проверять внешние закругления, а вогнутые используют при контроле внутренних скруглений и галтелей. Размеры на дугах варьируются от 1.0 до 25 мм с определенным шагом, что перекрывает большинство задач в общем машиностроении.

Когда инструмент прикладывают к детали, мастер оценивает наличие световой щели между кромкой и поверхностью металла. Отсутствие просвета подтверждает идеальное совпадение геометрии изделия с заданными параметрами.

Стальные листы проходят операцию закалки, так как кромки не должны деформироваться при случайных соприкосновениях с краями заготовок. Каждую пластину проверяют на оптических компараторах, которые гарантируют точность кривизны до 0.01 мм. Обойму снабжают надежным осевым болтом, который удерживает сегменты в заданном порядке. Радиусные наборы делят на несколько групп по диапазонам размеров, чтобы можно было выбрать подходящий комплект под конкретные нужды производства.

Нанесение шкал и числовых обозначений с помощью лазерного луча обеспечивает исключительную долговечность маркировки. Луч выжигает верхний слой металла на строго заданную глубину, создавая высококонтрастный и четкий рисунок. Такой метод превосходит обычную краску, которая быстро стирается при постоянном контакте с грязными или замасленными руками.

Когда мастер работает в условиях плохого освещения, глубокая гравировка позволяет считывать показания без лишнего напряжения зрения. Темный оксидный слой внутри символов не блекнет под воздействием растворителей или щелочных моющих средств.

Точность расположения рисок на лазерных шкалах контролирует компьютер, что исключает ошибки человеческого фактора при производстве. Символы сохраняют свою читаемость даже после многократных процедур очистки инструмента абразивными материалами. На некоторых моделях гравировку дублируют с обеих сторон пластины, чтобы упростить использование шаблона в стесненных условиях.

Конструкция состоит из пластикового или алюминиевого корпуса, внутри которого плотно прижаты друг к другу сотни тонких подвижных игл. Когда устройство прижимают к объекту сложной формы, штифты смещаются и в точности повторяют внешние очертания детали. Мастер фиксирует положение игл специальным зажимом, после чего полученный контур можно перенести на бумагу или материал заготовки.

Механизм обеспечивает высокую точность копирования выступов, впадин и криволинейных поверхностей без применения сложного сканирующего оборудования. Длина корпуса определяет максимальную ширину участка, который можно измерить за один раз.

Штифты изготавливают из пластика высокой плотности или нержавеющей стали, чтобы исключить повреждение лакокрасочного покрытия проверяемого изделия. Трение между иглами регулируют винтами, которые расположены в торцевых частях измерительного блока. Такой инструмент незаменим при изготовлении деталей по существующему образцу, когда чертеж отсутствует или имеет ошибки.

Универсальные измерители типа УШС позволяют контролировать угол разделки кромок под сварку, который обычно составляет 60-70°. Прибор содержит подвижную шкалу и нониус, которые помогают определять ширину и высоту сварного шва с точностью до 0.5 мм.

Когда мастер прикладывает шаблон к соединению, он может оценить величину притупления кромок и зазор между деталями. Правильная геометрия подготовки металла гарантирует глубокое проплавление и высокую прочность будущего стыка. Использование таких калибров обязательно при выполнении ответственных работ на трубопроводах и сосудах под давлением.

Конструкция сварочного шаблона включает несколько поворотных элементов, которые позволяют измерять катет шва и глубину подрезов. Все детали изготавливают из нержавеющей стали, так как инструмент часто контактирует с горячим металлом и брызгами флюса. Наличие отверстий в корпусе помогает проверять диаметр используемых электродов или сварочной проволоки. Шкалы наносят методом травления или гравировки, что исключает их потерю при механическом воздействии.

Специальное приспособление имеет V-образную выемку с углом 118-120°, который соответствует стандартной заточке спиральных сверл. Когда режущую кромку вставляют в прорезь, мастер проверяет симметричность перьев и правильность угла при вершине.

На корпусе шаблона наносят миллиметровую шкалу, которая помогает контролировать длину режущих граней относительно центральной оси. Если одно перо будет длиннее другого, сверло начнет уводить в сторону, а диаметр отверстия увеличится сверх допуска. Инструмент позволяет быстро корректировать заточку прямо у заточного станка.

Дополнительные вырезы на пластине служат для проверки заднего угла и угла наклона поперечной кромки. Компактные размеры позволяют носить шаблон в кармане спецодежды для оперативной проверки инструмента в процессе работы. Изделие проходит стадию закалки до твердости 52 HRC, потому что контакт с абразивом и твердым металлом сверла не должен менять форму измерителя.

Тонкие стальные полоски в обойме предназначены для измерения зазоров между сопрягаемыми поверхностями деталей. Толщина пластин начинается от 0.02 мм и увеличивается с определенным шагом до 1.0 мм или более.

Когда нужно настроить клапаны двигателя или выставить зазор в направляющих станка, мастер вводит щуп в щель. Если пластина проходит с легким сопротивлением, расстояние соответствует номинальному значению на маркировке. Использование сразу нескольких листов позволяет измерять нестандартные зазоры путем суммирования их толщины.

Материалом для щупов служит калиброванная пружинная сталь, которая обладает высокой упругостью и не имеет остаточной деформации после изгиба. Поверхность пластин покрывают тонким слоем технического масла, которое защищает металл от коррозии и облегчает скольжение. Каждый лист проходит проверку на микрометрах, так как точность толщины является главным параметром этого инструмента. Винтовой фиксатор в хвостовой части кассеты удерживает полоски вместе и не позволяет им рассыпаться.

Приспособление представляет собой пластину с набором ступенчатых или скошенных вырезов под углами 30°, 45° и 60°. Инструмент прикладывают к обработанному краю детали, чтобы убедиться в правильности снятого притупления. Линейные шкалы на гранях шаблона позволяют измерять длину фаски вдоль поверхности металла.

Когда заготовка имеет сложную форму, использование шаблона оказывается быстрее и удобнее настройки штангенциркуля. Точное соблюдение размеров фасок необходимо для правильной сборки механизмов и обеспечения эстетичного вида готовой продукции.

Измерители изготавливают из нержавеющей стали, которая не боится контакта со свежесрезанным металлом и эмульсией. Гравировка на поверхности указывает не только угол, но и рекомендуемые допуски для разных квалитетов точности. При массовом производстве деталей такие шаблоны используют для экспресс-контроля прямо на рабочем месте оператора станка. Приспособление помогает выявить износ режущего инструмента, когда форма фаски начинает отклоняться от заданного чертежом контура. Компактный размер и малый вес делают этот инструмент универсальным средством первичного контроля качества.

Стальные пластины с вырезами 60°, 55° и 29° служат для проверки профиля резьбовых резцов при их заточке. Когда мастер формирует режущую кромку на наждачном круге, он постоянно сверяет полученный угол с эталонным пазом.

Наличие специальных вырезов помогает правильно выставить резец относительно оси заготовки в патроне токарного станка. Если инструмент установлен с перекосом, профиль нарезаемой резьбы будет искажен, что приведет к браку всей партии деталей. Использование шаблона гарантирует перпендикулярность кромок и высокую точность обработки.

На боковых сторонах прибора часто располагают шкалы для контроля высоты установки резца по центру. Твердость материала шаблона исключает его повреждение при случайном контакте с твердосплавными пластинами. Каждое изделие проходит процедуру лазерной резки, которая обеспечивает идеальную геометрию углов до сотых долей градуса. Подобная оснастка необходима как начинающим токарям, так и опытным специалистам при работе на станках без числового управления.

Регулярная очистка поверхностей от металлической пыли и масляных пятен - главное условие сохранения точности инструмента. После завершения смены пластины протирают мягкой ветошью, смоченной в уайт-спирите или другом нейтральном составе. Когда на металле появляются следы налета, их удаляют при помощи мелкой полировальной пасты без использования грубых абразивов.

Смазка подвижных соединений и шарниров маслом предотвращает заклинивание сегментов и защищает ось от износа. Регулярный уход позволяет избежать появления коррозии, которая может изменить линейные размеры тонких деталей.

Хранение инструментов в специальных чехлах или пластиковых коробках исключает случайные удары и появление царапин на рабочих кромках. Если шаблон упал на бетонный пол, его необходимо проверить на наличие забоин и деформаций профиля. При обнаружении заусенцев их аккуратно снимают оселком с мелким зерном, стараясь не затронуть измерительную поверхность. Периодическая проверка по эталонным плитам или микрометрам помогает вовремя заметить износ металла.

Точность изготовления большинства ручных шаблонов соответствует 1-2 классу согласно государственным стандартам. Погрешность линейных размеров обычно не превышает 0.05 мм, а угловые отклонения укладываются в диапазон 10-20 минут. Когда производят прецизионные калибры для авиационной промышленности, эти значения могут быть еще жестче.

Каждый инструмент проходит выходной контроль на заводе-изготовителе, что подтверждает специальный паспорт или клеймо ОТК. Такая точность вполне достаточна для большинства слесарных и станочных операций в машиностроении.

Важно понимать, что на итоговый результат замера влияет также квалификация мастера и чистота проверяемой поверхности. Если прикладывать шаблон с чрезмерным усилием, тонкие стальные листы могут немного прогибаться. Температурный режим в цеху также имеет значение, так как при сильном нагреве металл расширяется и меняет свои параметры. Качественные изделия имеют минимальный коэффициент термического расширения, что сохраняет стабильность показаний в разных условиях.

Небольшие прорези в стальных пластинах служат для быстрого определения диаметра сверл, болтов, заклепок или сварочных электродов. Мастер просто вставляет цилиндрический объект в отверстие и находит то значение, при котором деталь проходит без люфта. Такая функция экономит время, потому что избавляет от необходимости использовать штангенциркуль для простых складских операций.

Рядом с каждым отверстием наносят четкую маркировку с указанием размера в мм или долях дюйма. Края отверстий проходят процедуру зенковки для облегчения ввода измеряемого предмета.

Дополнительное отверстие большого диаметра в углу пластины предназначено для крепления шаблона на карабин или кольцо в наборе. Это предотвращает потерю мелких инструментов и позволяет собрать все необходимые калибры в одну связку. В некоторых моделях прорези имеют ступенчатую форму, что расширяет аналитические возможности устройства. Все рабочие зоны тщательно шлифуют для исключения ошибок из-за налипшей грязи. Универсальные шаблоны объединяют в себе функции линейки, угломера и калибра отверстий, становясь незаменимым помощником в любой мастерской.
