Профилометры

Ra отражает среднее арифметическое отклонение профиля от средней линии на протяжении всей длины замера. Этот параметр сглаживает влияние случайных глубоких царапин или высоких пиков, потому что он вычисляет усредненное значение всех неровностей. Большинство чертежей содержат именно этот показатель, так как он дает общее представление о качестве поверхности после механической обработки.

Rz фиксирует высоту неровностей по десяти экстремальным точкам, что позволяет точнее оценить наличие резких выступов и впадин. Данный параметр выбирают при контроле ответственных сопрягаемых деталей, когда малейшая глубокая риска может привести к разгерметизации узла.

Современные профилометры вычисляют оба значения одновременно за один проход датчика по заготовке. Программное обеспечение прибора строит детальную кривую и автоматически переводит результаты в нужные единицы измерения. Когда деталь имеет неоднородную структуру, сравнение Ra и Rz помогает выявить скрытые дефекты режущего инструмента или неправильный режим подачи. Результаты выводят на дисплей в цифровом виде, а встроенная память прибора позволяет сохранять до 100 протоколов испытаний.

Острие измерительной иглы производят из синтетического или натурального алмаза, так как данный минерал обладает эталонной твердостью и износостойкостью. Тонкая игла имеет радиус закругления от 2 до 5 мкм, что позволяет ей проникать в мельчайшие впадины микрорельефа. Алмаз не деформируется при контакте с закаленной сталью или чугуном, поэтому геометрия острия остается неизменной в течение тысяч циклов сканирования.

Когда щуп перемещается по металлу, он испытывает значительные нагрузки на излом, из-за чего хрупкий кристалл защищают специальным демпфирующим подвесом. Чистота поверхности алмаза исключает налипание частиц мягких сплавов типа алюминия или меди.

Регулярная проверка состояния острия под микроскопом помогает вовремя заметить сколы или площадки износа. Если наконечник затупляется, прибор начинает занижать реальные показатели шероховатости из-за невозможности полностью опуститься на дно микротрещины. Замена изношенного стилуса происходит путем откручивания защитного кожуха и установки нового модуля. Алмазная игла считается самым важным элементом контактного профилометра.

Базовая длина представляет собой отрезок профиля, который выбирают для выделения неровностей и исключения влияния волнистости поверхности. Стандартные значения этого параметра составляют 0.25, 0.8 или 2.5 мм — в зависимости от ожидаемого класса чистоты металла.

Если устанавливают слишком малую длину, прибор может не зафиксировать крупные дефекты обработки. Слишком большой отрезок приведет к искажению результатов из-за макрогеометрических погрешностей формы заготовки. Правильный выбор отсечки шага гарантирует, что электроника проанализирует только микрорельеф, который возник от воздействия режущей кромки инструмента.

Система фильтрации данных отсекает низкочастотные колебания, которые вызваны биением шпинделя или недостаточной жесткостью станка. Профилометры позволяют настраивать этот параметр через меню перед началом каждого замера. Общая длина трассы измерения обычно в несколько раз превышает базовую длину для повышения достоверности статистики. Когда щуп завершает движение, программное обеспечение усредняет показатели со всех участков и выдает итоговое значение.

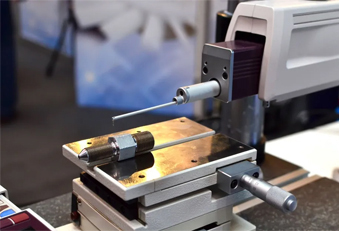

Контроль стенок глубоких каналов требует применения выносных датчиков на удлиненных штангах. Тонкий консольный щуп может проникать в отверстия диаметром от 4 мм на глубину до 100 мм и более.

Прибор снабжают специальными направляющими насадками, которые удерживают измерительную головку параллельно оси канала. Это предотвращает перекос стилуса, когда он находится внутри детали, потому что любой наклон вызовет искажение профиля. Когда исследуют дно глухих пазов, используют щупы с поперечным расположением иглы. Малые габариты датчика позволяют проводить инспекцию гидравлических цилиндров и втулок без их распила на части.

Если отверстие имеет очень малый диаметр, применяют микрощупы с иглой уменьшенного размера. Программное обеспечение автоматически компенсирует вес длинной штанги, чтобы давление на острие оставалось в рамках заданного допуска. Внутренние поверхности требуют очистки от остатков смазки и стружки перед вводом инструмента. Лазерные бесконтактные модели справляются с этой задачей быстрее, так как луч света может фокусироваться в узких прорезях на значительном удалении.

Контактные головки с опорой имеют небольшую лыжу, которая скользит по поверхности рядом с измерительной иглой. Опора служит базой отсчета и помогает нивелировать влияние крупной волнистости или кривизны заготовки.

Подобная конструкция идеально подходит для портативных устройств, так как она не требует прецизионного выравнивания прибора относительно горизонтали. Когда щуп движется, опора сглаживает мелкие вибрации и обеспечивает стабильное положение стилуса. Это делает замеры Ra более предсказуемыми и легкими при работе в условиях ремонтного цеха или склада.

Безопорные системы лишены лыжи, поэтому игла перемещается относительно внутренней высокоточной направляющей самого прибора. Такой метод позволяет измерять не только шероховатость, но и реальную волнистость, а также первичный профиль поверхности. Безопорные датчики незаменимы при анализе коротких участков, уступов и зон вблизи краев отверстий, но эти устройства требуют установки на массивные лабораторные стенды с надежной виброизоляцией.

Эталонные пластины с точно известным микрорельефом позволяют проверять точность показаний прибора перед началом работы. Меру изготавливают из закаленной стали или стекла, на поверхность которых наносят регулярный профиль методом лазерной гравировки или травления. Каждый такой образец имеет сертификат, где указаны значения Ra и Rz с минимальной погрешностью.

Когда алмазная игла проходит по эталону, оператор сравнивает полученные данные с паспортными характеристиками меры. Если прибор выдает отклонение более 3%, проводят электронную юстировку чувствительности датчика.

Хранение мер требует соблюдения чистоты, так как пылинки в пазах эталона могут привести к ложному завышению результатов. Поверхность пластин нельзя трогать руками, потому что кожные выделения вызывают коррозию металла. Проверку калибровки рекомендуют выполнять ежедневно или при каждой смене измерительного щупа. Комплект обычно включает несколько мер с разной степенью шероховатости для охвата всего рабочего диапазона техники.

Конструкция измерительного модуля предусматривает наличие защитного кожуха или автоматического подъемника щупа. В нерабочем состоянии игла полностью скрывается внутри корпуса, что исключает ее соприкосновение с посторонними предметами при переноске.

Многие профилометры имеют функцию плавного опускания датчика на поверхность заготовки после нажатия кнопки старта. Это предотвращает ударный контакт алмазного острия с металлом, который часто приводит к выкрашиванию хрупкого кристалла. При ручном позиционировании прибора используют специальные опоры, фиксирующие стабильное расстояние до детали.

Если щуп случайно задевает препятствие, срабатывает механический предохранитель или система аварийного отключения привода. Программное обеспечение отслеживает вертикальное усилие и мгновенно останавливает движение каретки при превышении нормы. Хранение инструмента в жестком кейсе с ложементами защищает стилус от вибраций во время транспортировки. После завершения смены наконечник очищают мягкой кистью, удаляя микроскопические частицы стружки.

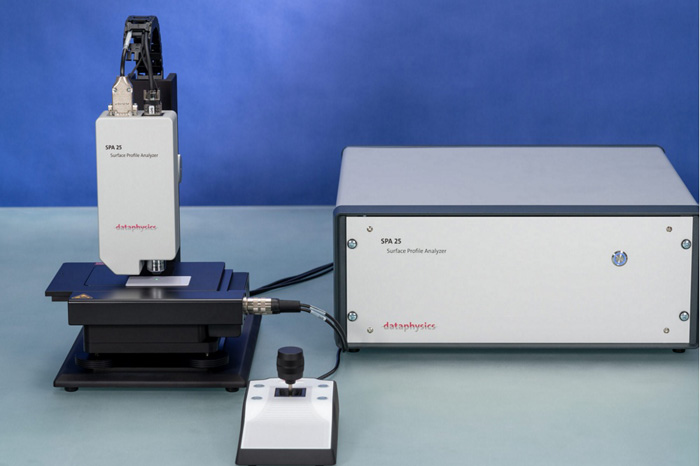

Бесконтактные системы используют лазерный луч или белый свет для сканирования поверхности без механического воздействия. Это позволяет измерять шероховатость мягких металлов, тонких пленок и полимеров, которые легко повреждаются алмазной иглой.

Оптический метод обеспечивает высокую скорость сбора данных, формируя трехмерную карту микрорельефа за несколько секунд. Приборы фиксируют параметры всей площади участка, а не только одной линии, что дает более полную картину качества обработки. Отсутствие износа измерительного элемента снижает расходы на содержание лаборатории.

Оптические устройства успешно работают с деталями сложной формы, имеющими острые кромки или глубокие узкие пазы. Интерферометрические методы позволяют достигать субмикронного разрешения по вертикали, превосходя возможности многих контактных аналогов. Однако такие системы чувствительны к чистоте поверхности, так как капли масла или пыль искажают отражение света. Оборудование требует установки в помещениях со стабильным освещением и отсутствием сильных вибраций.

Внешние колебания от работающих прессов или мостовых кранов передаются на датчик прибора и создают паразитный шум на графике профиля. Когда игла весом всего в несколько граммов перемещается по металлу, любой толчок вызывает ее подпрыгивание или боковое смещение. Это приводит к получению ложных пиков и впадин, из-за чего итоговое значение шероховатости может вырасти в 2-3 раза.

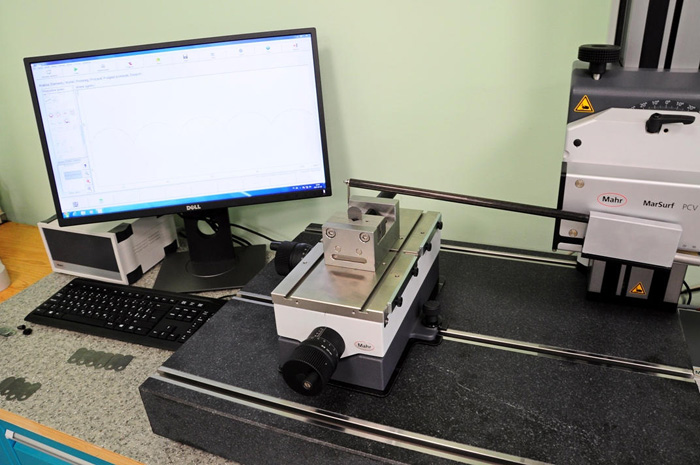

Для исключения подобных ошибок стационарные профилометры устанавливают на массивные гранитные плиты с активной пневматической подвеской. Портативные модели имеют встроенные программные фильтры, которые умеют отсекать высокочастотные помехи.

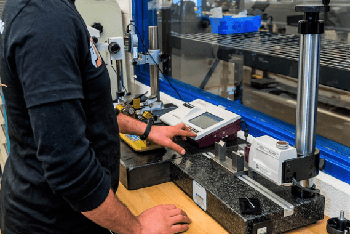

Если измерения проводят непосредственно в цеху, прибор размещают на жестком верстаке вдали от тяжелых станков. При использовании ручных устройств важно обеспечивать неподвижность руки оператора, применяя специальные штативы или упоры. Время замера стараются минимизировать, чтобы снизить вероятность влияния случайных внешних воздействий. Индикация нестабильности сигнала на экране помогает вовремя заметить проблему и повторить тест.

Шероховатость поверхности после точения или фрезерования всегда имеет выраженную ориентацию, связанную с траекторией движения резца. Чтобы зафиксировать максимальные неровности, щуп должен перемещаться строго перпендикулярно следам обработки металла. Когда измерения проводят вдоль рисок, игла попадает в канавку и показывает заниженное значение шероховатости.

На чертежах часто указывают предпочтительное направление контроля, которое учитывают при установке заготовки на предметный столик. Правильное позиционирование детали обеспечивает повторяемость результатов при проверке разными операторами.

Если поверхность прошла стадию пескоструйной обработки или химического травления, направление замера не имеет решающего значения. В таких случаях профиль считается изотропным, а микрорельеф распределен равномерно во всех направлениях. Современные приборы позволяют выполнять серию перекрестных сканирований для получения усредненной картины качества плоскости. Применение поворотных столов облегчает настройку инструмента при работе с круглыми валами или коническими втулками.

Специализированные программные комплексы умеют разделять исходный профиль на составляющие: шероховатость, волнистость и общую форму. Волнистость представляет собой периодические неровности с большим шагом, которые возникают из-за вибраций станка или износа подшипников шпинделя.

Чтобы убрать мелкий рельеф и наглядно показать макрогеометрию поверхности, электроника применяет математические фильтры Гаусса. Это позволяет наладчикам быстро найти причину отклонений в работе оборудования без его полной разборки. Анализ волнистости необходим при производстве направляющих и подшипников качения.

Графическое представление результатов в виде спектральных диаграмм помогает выявить доминирующие частоты колебаний в процессе резания. Система автоматически сравнивает полученные данные с допусками, которые заложены в память устройства. Если волнистость превышает норму, деталь может вызывать повышенный шум и вибрацию при работе в собранном механизме. Программа формирует отчеты с наложением профилей, что удобно для отслеживания динамики износа режущего инструмента.

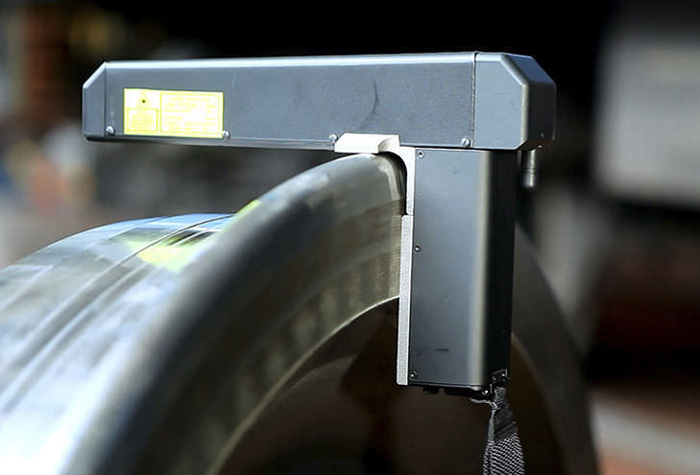

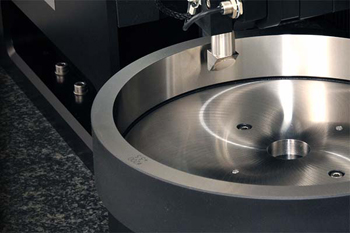

Контроль закругленных участков валов или внутренних радиусов требует использования функции компенсации кривизны профиля. Прибор записывает общую дугу движения щупа и программно вычитает радиус детали из итоговой кривой. Это позволяет выделить чистую шероховатость на фоне выпуклой или вогнутой поверхности металла. Без такой обработки результаты будут искажены из-за постоянного изменения высоты подъема иглы при прохождении дуги.

Специальные V-образные опоры на датчике помогают центрировать инструмент на цилиндрических заготовках, обеспечивая стабильность траектории. Когда радиус детали слишком мал, применяют щупы с укороченным вылетом иглы и уменьшенной опорой.

Программное обеспечение современных профилометров поддерживает автоматическое определение типа поверхности и выбирает нужный алгоритм коррекции. Использование поворотных штативов позволяет сканировать сложные переходы между разными диаметрами вала. Для контроля шариков подшипников применяют специализированные оснастки, вращающие объект вокруг своей оси.

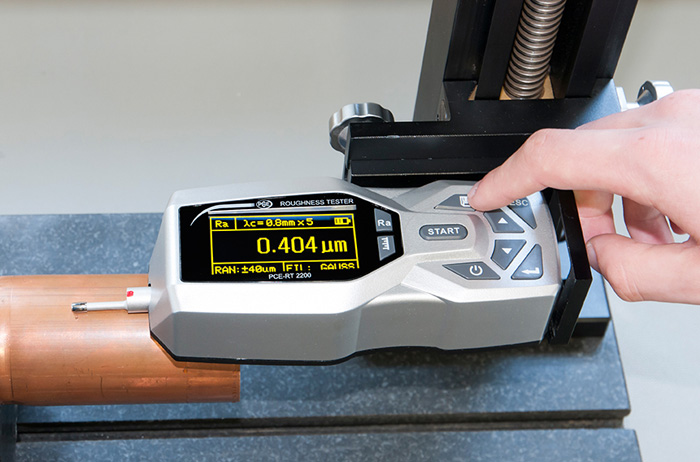

Портативные профилометры оснащают литий-ионными батареями, которые обеспечивают автономную эксплуатацию в течение 10 или 15 часов. Одного заряда хватает на проведение 500-800 циклов сканирования, что полностью перекрывает потребности цеховой смены.

Электроника имеет энергосберегающие режимы, которые автоматически отключают подсветку экрана и привод при длительном простое. Зарядка происходит через стандартный порт USB от сетевого адаптера или внешнего аккумулятора. Это позволяет использовать прибор на удаленных объектах, где отсутствует доступ к стабильной электросети.

На дисплее всегда отображается текущий уровень заряда в процентах или в виде графической шкалы. При падении напряжения до критического уровня система выдает предупреждение и сохраняет последние данные в памяти. Быстрая зарядка в течение 30 минут позволяет восстановить до 50% емкости батареи для срочных замеров. Отсутствие сетевого кабеля повышает мобильность оператора и исключает риск повреждения проводов об острые кромки заготовок. Аккумуляторы сохраняют характеристики в течение нескольких лет.
