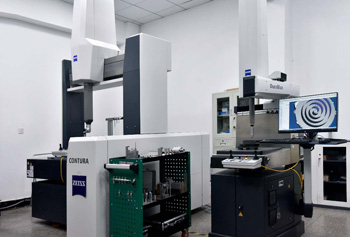

Координатно-измерительные машины (КИМ)

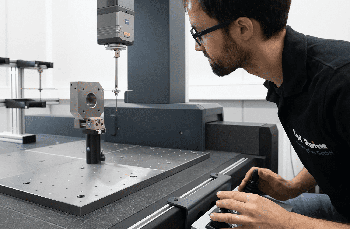

Массивную станину КИМ производят из натурального черного гранита, который обладает высокой термической стабильностью и естественной способностью гасить вибрации. Этот камень проходит многомесячную процедуру естественного старения, чтобы исключить риск возникновения внутренних напряжений в структуре материала.

Поверхность плиты подвергают ручной притирке до достижения идеальной плоскостности в пределах 2-3 мкм. Гранит не проводит электричество и не обладает магнитными свойствами, поэтому внешние поля не искажают результаты точных электронных измерений. На рабочей поверхности располагают сетку резьбовых отверстий со стальными вставками, которые позволяют надежно фиксировать заготовки при помощи универсальной оснастки.

Твердость камня защищает основание от появления глубоких царапин при случайных контактах с тяжелыми металлическими деталями. Если в помещении лаборатории меняется влажность, гранит сохраняет свою геометрию и не коробится в отличие от чугунных или стальных оснований. Масса плиты может достигать 5-8 т, что обеспечивает неподвижность всей координатной системы во время быстрых перемещений портала.

Перемещение подвижных узлов происходит на тончайшей прослойке сжатого воздуха, которая полностью исключает механическое трение и износ направляющих. Воздух под давлением около 0.5 МПа поступает в зазор между кареткой и гранью гранитной плиты через микроскопические сопла. Толщина воздушной подушки составляет всего 5-10 мкм, но этой силы достаточно для удержания многотонного портала в стабильном положении.

Такая бесконтактная схема гарантирует отсутствие люфтов и рывков при малых скоростях сканирования поверхностей. Когда машина совершает замеры, плавность хода обеспечивает высокую повторяемость результатов в пределах 0.1 мкм.

Пневматическая система требует многоступенчатой очистки газа, чтобы капли масла или влаги не забили каналы подачи. Если давление в магистрали падает ниже критического уровня, датчики мгновенно блокируют движение кареток во избежание повреждения полированного гранита. Воздушные опоры располагают со всех сторон направляющей, что создает эффект самоцентрирования узла под нагрузкой. Технология позволяет достигать больших ускорений без риска перегрева моторов или деформации кинематических пар.

Автоматическая стойка позволяет заменять измерительный инструмент без вмешательства персонала прямо во время выполнения программного цикла. Узел содержит несколько гнезд с магнитными или механическими захватами, в которых закрепляют модули с разной конфигурацией наконечников.

Когда системе требуется промерить глубокое отверстие или боковой паз, головка подъезжает к магазину и оставляет текущий щуп в свободном слоте. Смена происходит за 3-5 секунды, после чего машина мгновенно продолжает работу с новым инструментом. Такая оснащенность повышает производительность труда и позволяет контролировать детали сложной формы за один установ.

Использование сменщика исключает человеческий фактор и риск повреждения прецизионной электроники при ручных манипуляциях. Программное обеспечение хранит данные о калибровке каждого установленного щупа, поэтому повторная привязка к эталонной сфере не требуется. Магазин монтируют на краю рабочего стола, чтобы он не ограничивал полезное пространство при измерении крупногабаритных заготовок.

Система температурной компенсации использует сеть высокоточных датчиков, которые закрепляют на осях машины и непосредственно на измеряемой детали. Когда температура в цеху отклоняется от эталонных +20℃, металл направляющих и заготовки меняет свои линейные размеры.

Электроника считывает эти колебания в режиме реального времени и вносит математические правки в расчеты координат каждой точки. Такой подход позволяет сохранять точность лабораторного уровня даже в условиях обычного производственного помещения. Алгоритмы ПО учитывают разные коэффициенты расширения гранита, стали и алюминия для получения достоверного результата.

Направляющие КИМ часто закрывают защитными кожухами, внутри которых циркулирует воздух со стабильными параметрами. Использование материалов с нулевым коэффициентом расширения типа инвара в ответственных узлах дополнительно снижает влияние жара. Если деталь приносят из холодного склада, программа выдает рекомендацию о необходимости выдержки металла для выравнивания температуры. Массивные элементы станины обладают большой тепловой инерцией, что сглаживает резкие скачки нагрева при открытии ворот или включении оборудования.

Прецизионный шар из синтетического рубина или керамики служит эталоном для определения фактических размеров и положения измерительного наконечника. Перед началом работы щуп касается сферы в нескольких десятках точек, чтобы компьютер мог рассчитать его точный радиус и смещение относительно центра головки. Этот процесс называют калибровкой, и он необходим для компенсации микроскопических деформаций стержня под нагрузкой.

Сфера закреплена на жестком стальном основании, которое исключает любые перемещения во время контакта. Погрешность формы такого шара составляет менее 0.1 мкм, что делает его идеальным инструментом для настройки системы.

Процедуру повторяют при каждой смене измерительного модуля или после случайного столкновения головки с препятствием. Информация о калибровке позволяет программе корректно «отнимать» радиус рубинового шарика от полученных координат контакта. Когда используют щупы со сложной геометрией типа звездчатых или дисковых наконечников, сфера помогает связать их в единую систему координат. Поверхность эталона требует бережного обращения и регулярной очистки от жировых следов.

Система обратной связи состоит из стеклянной линейки с нанесенными штрихами и считывающей головки, которая перемещается вдоль оси. Шаг деления на таких шкалах достигает 20 нм, что обеспечивает колоссальное разрешение при определении положения портала в пространстве.

Фотоэлектрический датчик преобразует световые импульсы в цифровой сигнал, который поступает в контроллер машины 1000 раз в секунду. Линейки изготавливают из материала с коэффициентом расширения, идентичным материалу направляющих, чтобы избежать внутренних напряжений при нагреве. Такая схема гарантирует высокую повторяемость позиционирования даже при максимальных скоростях хода.

Оптические элементы защищают герметичными уплотнениями или системой избыточного давления воздуха, чтобы исключить попадание пыли в зону считывания. Если на шкале появляется загрязнение, система выдает ошибку и блокирует выполнение программы. Использование дифракционных решеток позволяет достигать субмикронной точности без накопления погрешности по всей длине измерения. Контроллер постоянно сравнивает команды привода с данными от шкал и вносит мгновенные корректировки в работу моторов.

В отличие от триггерных датчиков сканирующая система поддерживает постоянный контакт с поверхностью детали и собирает тысячи точек в секунду. Это позволяет получать детальное облако данных, которое в точности описывает отклонения формы, круглость и цилиндричность отверстий.

Высокая плотность точек исключает пропуск мелких дефектов геометрии, которые могут быть незаметны при точечном методе контроля. Сканирование сокращает общее время проверки сложных криволинейных поверхностей типа турбинных лопаток или автомобильных кузовов. Встроенные датчики усилия следят за тем, чтобы щуп прижимался к металлу с минимальным и стабильным давлением.

Программное обеспечение преобразует непрерывную траекторию движения в точную математическую модель профиля. Такой метод контроля обеспечивает высокую достоверность при анализе шероховатости и волнистости плоскостей. Когда головка перемещается по детали, она автоматически компенсирует динамические ошибки, которые возникают из-за инерции портала. Использование сканирования позволяет реализовывать алгоритмы обратного инжиниринга для воссоздания чертежей изношенных узлов.

Активные и пассивные системы демпфирования изолируют измерительный объем КИМ от внешних механических помех, которые передаются через пол цеха. Работающие по соседству прессы, мостовые краны и тяжелые грузовики создают микровибрации, способные вызвать дрожание щупа и искажение данных.

Пассивная защита включает установку гранитной плиты на массивные резиновые блоки или композитные прокладки. Активные системы используют пневматические опоры с электронными клапанами, которые мгновенно меняют давление в камерах при фиксации внешнего толчка. Это поддерживает горизонтальный уровень стола с точностью до долей секунды дуги.

Виброзащита необходима для достижения заявленной точности в субмикронном диапазоне, когда любое смещение станины становится фатальным. Если машину устанавливают на верхних этажах зданий, требования к жесткости опор возрастают многократно. Некоторые модели снабжают датчиками сейсмической активности, которые ставят выполнение программы на паузу при превышении допустимого уровня помех.

Синтетический рубин обладает экстремальной твердостью и износостойкостью, что критично для сохранения сферической формы контакта. В процессе измерений наконечник постоянно соприкасается с металлическими деталями, но на его поверхности не образуются царапины или площадки износа.

Этот материал имеет очень низкую плотность, поэтому щупы получаются легкими и не вызывают ложных срабатываний датчика при ускорениях. Идеально гладкая поверхность шарика сводит трение к минимуму и предотвращает налипание частиц мягких металлов типа алюминия. Рубин химически инертен и не вступает в реакцию с техническими жидкостями или масляным туманом.

Яркий красный цвет помогает визуально контролировать процесс касания и вовремя замечать опасные сближения с заготовкой. Если рубин не подходит для работы с алюминиевыми сплавами из-за эффекта адгезии, применяют наконечники из нитрида кремния или циркония. Керамические материалы выбирают для сканирования больших партий деталей, когда риск налипания металла на щуп возрастает. Производители контролируют сферичность рубинового шарика с точностью до 0.13 мкм, обеспечивая эталонное качество инструмента.

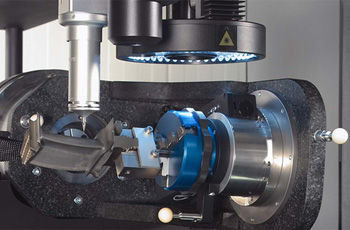

В состав такой установки входит поворотная головка с двумя осями вращения, которая работает синхронно с тремя линейными осями портала машины. Пока мосты КИМ медленно движутся по прямой траектории, головка совершает быстрые и точные манипуляции щупом в пространстве. Это позволяет наконечнику постоянно находиться перпендикулярно к измеряемой поверхности, что исключает ошибки из-за бокового скольжения.

Пятиосевая технология увеличивает скорость сбора данных в 3-5 раз по сравнению с классическими схемами. Отсутствие необходимости в постоянных остановках и разгонах массивного портала снижает динамические погрешности измерений.

Головка оснащена прецизионными двигателями и оптическими энкодерами, которые фиксируют угловое положение с точностью до миллисекунд. Такая маневренность позволяет проникать в глубокие полости и измерять обратные углы без переустановки детали. Программное обеспечение автоматически вычисляет траекторию движения всех пяти осей, чтобы избежать столкновений с заготовкой. Система эффективно справляется с контролем цилиндрических отверстий, выполняя спиральное сканирование за один проход.

Вычислительный комплекс получает массив координат от датчиков и накладывает их на эталонную 3D-модель изделия из CAD-файла. Алгоритмы программы вычисляют отклонения каждой реальной точки от номинального положения и визуализируют результат в виде цветной карты. Теплые оттенки указывают на наличие избыточного припуска, а холодные цвета сигнализируют о дефиците металла.

Программное обеспечение умеет автоматически распознавать геометрические примитивы типа плоскостей, цилиндров и сфер внутри облака данных. Это позволяет мгновенно получать значения диаметров отверстий, межосевых расстояний и допусков расположения.

Система формирует интерактивные отчеты, в которых критические отклонения выделяются красным шрифтом для привлечения внимания. Данные можно сохранять в форматах CSV или Excel для последующего статистического анализа процессов (SPC). Если замеры проводят регулярно, ПО строит графики трендов, которые помогают предсказывать износ инструмента на станке. Функция фильтрации шумов убирает из расчетов случайные выбросы, вызванные пылью или царапинами на поверхности металла.

Это многозвенные манипуляторы с шестью или семью степенями свободы, которые закрепляют на штативе или непосредственно на станине станка. В каждом суставе руки находится оптический энкодер высокого разрешения, который фиксирует углы поворота сегментов относительно друг друга.

Оператор перемещает щуп вручную, касаясь контрольных точек на детали или сканируя поверхность лазерным датчиком. Внутренние противовесы компенсируют вес конструкции, поэтому работа с прибором не вызывает утомления. Такая техника незаменима для контроля крупногабаритных объектов, которые невозможно поместить на стол стационарной КИМ.

Материал сегментов из углепластика обладает высокой жесткостью и нечувствителен к изменениям температуры в цеху. Встроенные датчики наклона и вибрации следят за стабильностью основания во время проведения замеров. Питание руки происходит от встроенных аккумуляторов, а передача данных осуществляется через беспроводные интерфейсы Wi-Fi или Bluetooth. Мобильность устройства позволяет проводить входной контроль заготовок на складе или проверять детали прямо в процессе механической обработки.

Внутри металлического корпуса располагаются контроллер движения осей, драйверы двигателей и блоки питания систем обратной связи. Центральный процессор обрабатывает сигналы от линеек и управляет токами в обмотках моторов для достижения точного позиционирования.

В шкафу также находятся модули обработки сигналов от измерительной головки, которые фиксируют момент касания заготовки. Система принудительной вентиляции с фильтрами поддерживает стабильную температуру электроники и защищает ее от перегрева. Все кабели имеют надежную экранировку, чтобы исключить влияние электромагнитных помех на микровольтные сигналы датчиков.

Блок бесперебойного питания гарантирует корректное завершение программы и отвод щупа при внезапном отключении электричества. Здесь же располагаются пневматические регуляторы и клапаны, которые управляют подачей воздуха в подшипники. Светодиодные индикаторы на передней панели отображают текущий статус систем и наличие ошибок в работе оборудования. Интерфейсные платы обеспечивают связь шкафа с управляющим компьютером через скоростной сетевой протокол.
