Магнитные дефектоскопы

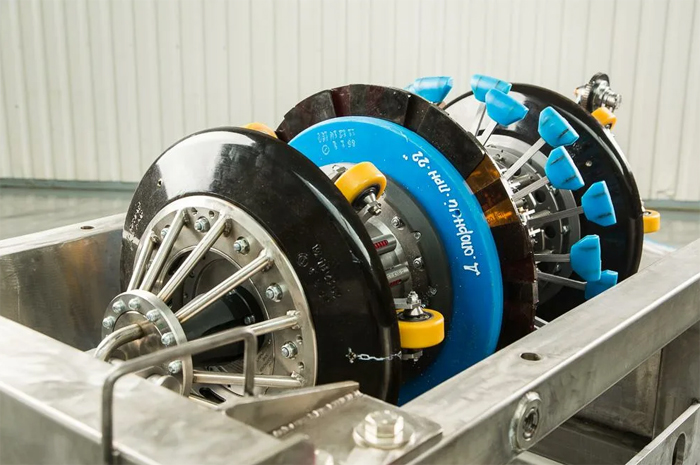

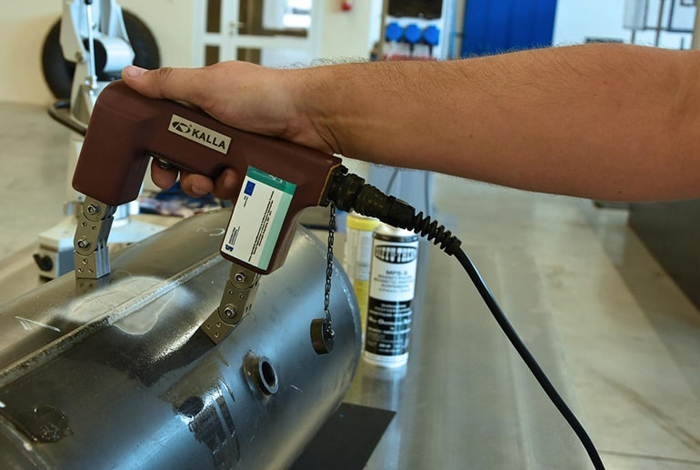

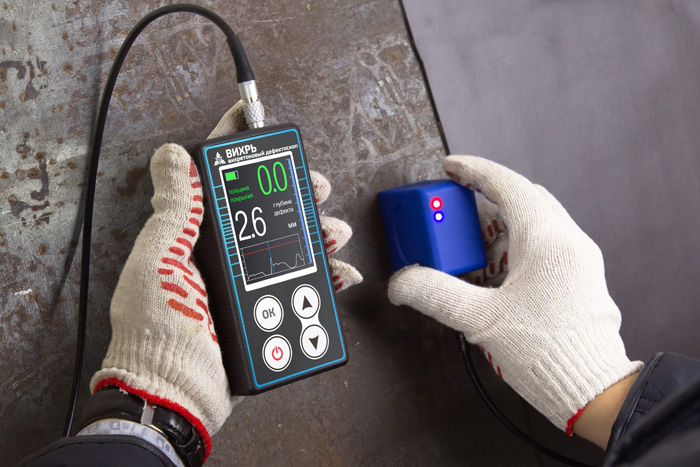

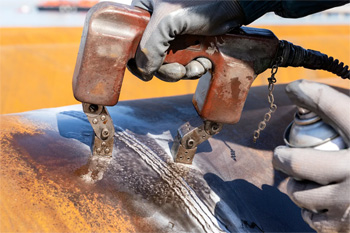

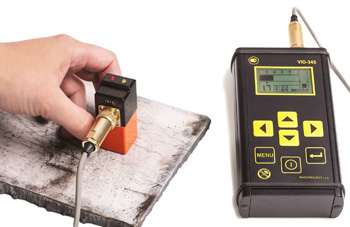

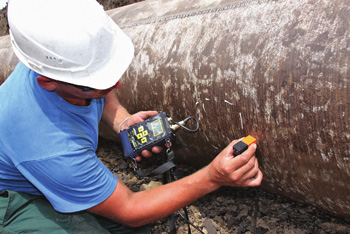

Ярмо — переносной прибор в форме буквы П с гибкими или шарнирными лапами. Катушка внутри корпуса создает мощное магнитное поле, когда через обмотку пропускают электрический ток. Шарниры позволяют плотно прижимать полюса к деталям сложной конфигурации, потому что такая схема гарантирует стабильный поток силовых линий через зону контроля. Специалист нажимает кнопку на рукоятке, и прибор мгновенно намагничивает локальный участок поверхности.

Вес устройства обычно составляет от 2 до 5 кг, что позволяет легко удерживать его одной рукой. Питание идет от стандартной сети 220В или от компактного аккумулятора на поясе. Многие модели поддерживают работу как на переменном, так и на постоянном токе. Переменный ток помогает выявлять поверхностные трещины, так как он концентрируется в верхних слоях металла. Постоянное поле проникает глубже и находит подповерхностные раковины на глубине до 3 мм.

Корпус прибора изготавливают из ударопрочного пластика с высокой степенью защиты от влаги. Силовые кабели имеют двойную изоляцию и усиленные вводы, чтобы исключить обрывы при интенсивном использовании.

Специальные лампы возбуждают яркое свечение частиц флуоресцентного порошка, который скапливается над зоной дефекта. Приборы на основе современных светодиодов излучают свет с длиной волны 365 нм, что обеспечивает максимальный контраст индикаторного рисунка. Когда лампа работает, глаз видит четкие желто-зеленые полосы на темном фоне металла.

Мощность светового потока на расстоянии 380 мм должна составлять не менее 1000 мкВт/кв.см. Подобные требования гарантируют обнаружение даже микроскопических трещин с раскрытием от 1 мкм. Корпус лампы снабжают металлическими ребрами охлаждения, потому что перегрев диодов ведет к падению яркости и выходу техники из строя.

Защитный фильтр из темного стекла отсекает видимый спектр, так как паразитная засветка мешает поиску мелких дефектов. Оборудование имеет аккумуляторное исполнение, которое позволяет автономно работать до 8 часов подряд. Прорезиненная рукоятка защищает электронику от ударов при падении на пол цеха. Встроенный таймер иногда отключает свет автоматически, когда прибор долго не используют. Вес ручного фонаря обычно не превышает 1 кг, поэтому работа с ним не вызывает усталости.

Стационарный магнитный стенд объединяет в одной раме мощный источник тока, зажимное устройство и систему полива суспензией. Деталь устанавливают между двумя контактными плитами, которые обеспечивают пропускание тока до 10000 А. Пневматический привод сжимает бабки с заданным усилием, чтобы исключить искрение и подгорание поверхности металла.

Когда цикл запускают, насос подает магнитную жидкость через форсунки, полностью смачивая всю площадь заготовки. Подвижная каретка позволяет менять расстояние между зажимами, что удобно при контроле валов разной длины. Основание стенда изготавливают из толстостенной стали, так как конструкция должна выдерживать вес тяжелых отливок.

Бак системы снабжают мешалкой, которая поддерживает однородный состав смеси и не дает порошку осесть на дно. Специальные лотки собирают жидкость и направляют ее обратно в систему фильтрации для повторного использования. Управление процессом происходит через сенсорную панель, где задают время намагничивания и силу тока. Некоторые модели оснащают автоматическими камерами, которые фиксируют индикаторные рисунки и сохраняют их в базе данных. Когда работу завершают, стенд выполняет автоматическое размагничивание детали прямо в зажимах.

Измерители напряженности контролируют уровень магнитного потока на поверхности детали перед нанесением порошка. Прибор снабжают выносным датчиком Холла, который преобразует плотность магнитного потока в цифровой сигнал. Когда датчик подносят к металлу, на дисплее отображаются значения в А/см или мТл.

Эти данные подтверждают достижение полем нужной величины, потому что при слабом намагничивании дефекты останутся невидимыми. Нормативы требуют поддерживать напряженность в пределах от 20 до 60 А/см в зависимости от типа проверяемого изделия. Компактный корпус легко помещается в карман спецодежды, что удобно при работе на больших высотах.

Электроника прибора умеет фиксировать пиковые значения, которые возникают при импульсном намагничивании. Функция удержания показаний помогает считывать цифры в труднодоступных местах, где экран не виден напрямую. Устройство также используют для измерения остаточной намагниченности после завершения всех процедур контроля. Если прибор показывает более 2 Гс, деталь отправляют на повторное размагничивание.

Импульсные дефектоскопы создают кратковременные всплески тока огромной силы, которые длятся сотые доли секунды. Такая технология позволяет достигать высокой напряженности поля при использовании компактных и легких источников питания. Метод идеально подходит для контроля массивных деталей, когда требуется глубокое проникновение магнитных силовых линий в структуру металла.

Энергия накапливается в блоке конденсаторов и высвобождается мгновенно, что снижает общее потребление электричества. Прибор имеет малый нагрев силовых узлов, поэтому он может работать в непрерывном режиме в течение всей смены.

Оператор регулирует амплитуду импульса в зависимости от марки стали и размеров заготовки. Современные контроллеры обеспечивают стабильность параметров каждого разряда, что гарантирует повторяемость результатов контроля. Использование гибких кабелей позволяет создавать временные соленоиды вокруг крупногабаритных резервуаров или колонн. Когда ток проходит через проводник, возникает мощное вихревое поле, которое выявляет дефекты любой ориентации.

Устройство представляет собой кольцевой соленоид, через который пропускают переменный ток убывающей амплитуды. Когда деталь медленно проводят через центр катушки, домены металла переориентируются и магнитное поле внутри материала исчезает.

Процесс размагничивания необходим перед окончательной сборкой механизмов, чтобы исключить притяжение металлической стружки к трущимся поверхностям. Внутренний диаметр окна подбирают исходя из габаритов заготовок, при этом зазор между деталью и стенкой должен быть минимальным. Корпус катушки изготавливают из немагнитных материалов, которые не мешают прохождению силовых линий.

Настольные модели снабжают роликовыми конвейерами или направляющими лотками для удобства перемещения тяжелых изделий. Если деталь имеет сложную форму, ее вращают внутри соленоида во время цикла размагничивания. Автоматические системы постепенно снижают силу тока в обмотке по заданному алгоритму, обеспечивая полную нейтрализацию поля. Время обработки одного узла обычно составляет от 5 до 15 секунд. Перегрев обмотки предотвращают при помощи встроенных вентиляторов или систем тепловой защиты.

Стеклянный сосуд специальной формы (груша Кеттла) позволяет точно определить концентрацию магнитного порошка в жидкой суспензии. Пробу состава заливают в колбу до отметки 100 мл и оставляют в покое на 30 или 60 минут. За это время ферромагнитные частицы оседают в узкую градуированную часть емкости под действием силы тяжести.

Если объем осадка составляет от 0.1 до 0.4 мл для флуоресцентных смесей, состав считают годным к работе. Слишком низкая концентрация ведет к пропуску дефектов, а избыток порошка создает сильный фон, который скрывает мелкие трещины.

Проверку проводят в начале каждой смены, потому что порошок постепенно расходуется и оседает на стенках баков. Если в осадке видны слои разного цвета, это сигнализирует о загрязнении суспензии посторонними примесями или ржавчиной. Колбу закрепляют на устойчивом штативе в месте, где отсутствуют вибрации от работающего оборудования. Прозрачное стекло позволяет визуально оценить чистоту носителя (масла или воды) и принять решение о замене жидкости.

Для выявления продольных трещин ток пропускают непосредственно через тело детали или через центральный медный стержень. Магнитные силовые линии в этом случае замыкаются внутри металла по кругу, что обеспечивает высокую чувствительность к дефектам на поверхности валов и труб.

Когда используют центральный проводник, заготовку надевают на него и фиксируют в зажимах стенда. Такой метод позволяет проверять внутренние и внешние поверхности полых деталей за одну операцию. Силу тока рассчитывают исходя из диаметра изделия, обычно применяя формулу 10-20 А на каждый мм размера.

Контактные плиты должны иметь мягкие свинцовые или медные накладки, которые предотвращают подгорание стали при высоких токах. Хороший электрический контакт исключает искрение, способное повредить финишную отделку поверхности. В процессе намагничивания деталь обильно поливают суспензией, чтобы частицы успели закрепиться в местах утечки поля. Если заготовка имеет переменную толщину, ток подбирают по самому массивному сечению.

Длинные изолированные кабели позволяют создавать импровизированные обмотки вокруг деталей любого диаметра и формы. Провод наматывают на заготовку в 3-5 витков, после чего подключают концы к источнику переменного или постоянного тока. Такая схема создает продольное магнитное поле, которое идеально находит поперечные трещины в сварных швах и основном металле.

Мобильность метода делает его незаменимым при проверке крупных станин станков, которые невозможно поместить в стационарную камеру. Сечение кабеля подбирают под максимальную силу тока, чтобы избежать перегрева и плавления изоляции.

Крепление витков осуществляют при помощи липкой ленты или специальных зажимов, обеспечивая плотное прилегание провода к поверхности. Если требуется высокая производительность, используют готовые разъемные катушки на тележках. Гибкий соленоид позволяет обходить препятствия и выступающие части механизмов без потери эффективности намагничивания. Контроллер дефектоскопа автоматически корректирует напряжение в зависимости от длины используемого кабеля.

Специальные индикаторы типа «пирога» или контрольные образцы с искусственными дефектами подтверждают работоспособность всей системы. Индикатор представляет собой диск из мягкого железа с прорезями, закрытый латунной пластиной.

Когда его прикладывают к намагниченной детали и поливают суспензией, на поверхности должен появиться четкий рисунок в виде звезды. Это доказывает, что поле имеет нужную напряженность и направление, а порошок сохранил магнитные свойства. Если линии выглядят размытыми или прерывистыми, необходимо заменить состав или увеличить силу тока.

Для более точной проверки применяют стальные полоски-имитаторы с микротрещинами известной глубины. Их закрепляют на поверхности заготовки перед началом контроля и наблюдают за процессом осаждения частиц. Если прибор фиксирует дефект на тест-образце, значит, он найдет и реальные повреждения в металле. Хранение индикаторов требует защиты от коррозии и механических повреждений, так как любая царапина на латуни исказит результат.

Электронный блок управления временем намагничивания обеспечивает подачу тока на строго заданный интервал — от 0.5 до 3 секунд. Это необходимо для предотвращения перегрева силовых трансформаторов и обмоток при работе на высоких мощностях.

Точная выдержка времени гарантирует стабильность формирования магнитного поля, что важно для повторяемости результатов контроля в массовом производстве. Когда цикл завершается, таймер автоматически отключает питание и подает сигнал о готовности к осмотру. Использование автоматического контроля избавляет человека от необходимости считать секунды вручную, снижая нагрузку на нервную систему.

В некоторых моделях предусмотрена задержка между подачей суспензии и включением тока. Это позволяет жидкости равномерно распределиться по поверхности до момента фиксации частиц полем. Настройка параметров происходит через цифровое меню, где можно сохранить до 20 различных программ для разных типов деталей. Если прибор работает в импульсном режиме, таймер задает частоту и длительность каждого разряда.

Медные или свинцовые контактные пластины обеспечивают надежную передачу тока от бабок стенда к измеряемой детали. Мягкий металл накладок деформируется под давлением и плотно прилегает к неровностям поверхности, что исключает возникновение электрической дуги.

Если контакт будет плохим, в месте касания возникнет локальный пережог стали, который считается неисправимым браком. Когда пластины изнашиваются, их поверхность зачищают или заменяют на новые вставки. Некоторые модели имеют сетчатую структуру из медной проволоки, так как она еще лучше адаптируется к сложной форме торцов.

Ширина контактной зоны должна соответствовать силе тока, которая проходит через узел во время намагничивания. При токах свыше 5000 А применяют системы жидкостного охлаждения контактов во избежание их термического разрушения. Кабели к пластинам крепят при помощи массивных болтовых зажимов, которые минимизируют электрическое сопротивление. Регулярная очистка меди от окислов и остатков магнитной суспензии гарантирует стабильность параметров разряда.

Специальные индикаторные порошки обеспечивают максимально высокую чувствительность контроля, так как яркое свечение индикаторов в темноте легче заметить. Мелкие частицы размером от 1 до 5 мкм находят волосяные трещины, которые недоступны для обычных цветных материалов.

Когда деталь имеет сложную геометрию, жидкая среда помогает составу проникать в самые узкие зазоры и полости. Применение готовых концентратов исключает ошибки при смешивании компонентов в лаборатории. Бак системы полива должен быть изготовлен из коррозионностойкой стали, чтобы исключить загрязнение смеси частицами ржавчины.

Выбор конкретного типа состава зависит от требуемого класса чувствительности и условий работы персонала. Флуоресцентный метод требует наличия затемненной кабины и ультрафиолетовых ламп, однако он гарантирует обнаружение дефектов на самых ранних стадиях. Если поверхность металла слишком грубая, применяют сухие контрастные порошки черного или красного цвета. Они не требуют специального освещения и хорошо видны на фоне белого фонового грунта.
