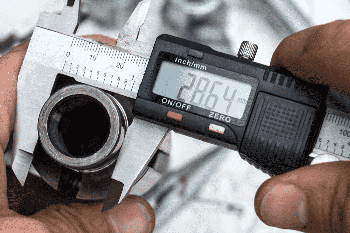

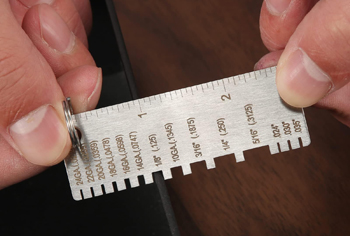

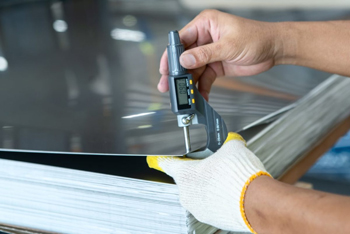

Толщиномеры

Специальный контактный гель обеспечивает беспрепятственную передачу акустической энергии от датчика к металлу, потому что воздух почти полностью отражает высокочастотные колебания. Без вязкой смазки сигнал не сможет проникнуть внутрь материала, так как даже микроскопические неровности создают непреодолимый барьер ультразвуковой волне.

Состав, который должен обладать высокой химической инертностью, заполняет все пустоты между измерительной головкой и поверхностью детали. Качественная среда не вызывает коррозию и не высыхает быстро во время проведения длительных замеров на горячих трубах. Некоторые типы составов содержат присадки, которые позволяют проводить тесты при температуре до +500℃ без потери проводящих свойств.

После завершения работ остатки вещества легко удаляют ветошью, потому что оно имеет водную или глицериновую основу. Качество контакта напрямую влияет на стабильность показаний, когда на экране устройства появляется четкий донный эхо-сигнал. Если наносить слишком мало геля, оборудование выдаст ошибку или покажет недостоверное значение толщины стенки. Использование обычной воды допустимо только в редких случаях, когда требуется провести экспресс-тест на идеально гладкой плите.

Рабочая частота пьезоэлектрического преобразователя определяет глубину проникновения сигнала и минимальный размер обнаруживаемого объекта. Датчики с частотой 2-5 МГц используют при контроле толстых листов или материалов с крупным зерном, потому что низкочастотные волны меньше рассеиваются на неоднородностях структуры. Если требуется измерить тонкую фольгу или стенку трубки, выбирают высокочастотные зонды на 10-15 МГц.

Короткая длина волны позволяет точнее определять положение донного эха, когда зазор между поверхностями составляет менее 1 мм. Применение наконечников с разным диапазоном частот делает портативный прибор универсальным инструментом, который подходит для разных задач производства.

Выбор правильного параметра исключает появление ложных сигналов, которые возникают из-за структурного шума внутри литых заготовок. Когда металл имеет высокую пористость, энергия ультразвука быстро затухает, поэтому требуется подача мощных импульсов. Современные модели позволяют менять настройки усиления, чтобы адаптировать электронику для конкретного типа подключенного зонда.

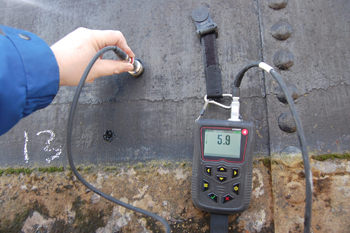

Специальный режим измерения “эхо-эхо” позволяет определять толщину металла через слой лакокрасочного покрытия без учета его собственной величины. Оборудование измеряет временной интервал между двумя последовательными донными отражениями, который соответствует только прохождению ультразвука внутри стальной основы.

Такая технология исключает необходимость удаления защитного слоя, потому что электроника автоматически вычитает время задержки в краске или пластике. Метод незаменим при инспекции окрашенных резервуаров или труб, когда зачистка поверхности до голого металла невозможна по условиям техники безопасности. Когда применяют этот алгоритм, точность показаний остается высокой даже при значительной толщине полимерного напыления.

Схема обработки сигнала анализирует форму каждого импульса, чтобы отделить полезный резонанс от случайных шумов в верхнем слое покрытия. Режим требует применения датчиков с раздельными кристаллами, которые обеспечивают высокую чувствительность на границе раздела двух сред. Прибор самостоятельно калибрует временную шкалу, когда зонд прижимают к контрольному образцу перед началом серии тестов. Результат выводится на экран в виде чистого значения толщины стенки, который не требует ручных пересчетов или введения поправок.

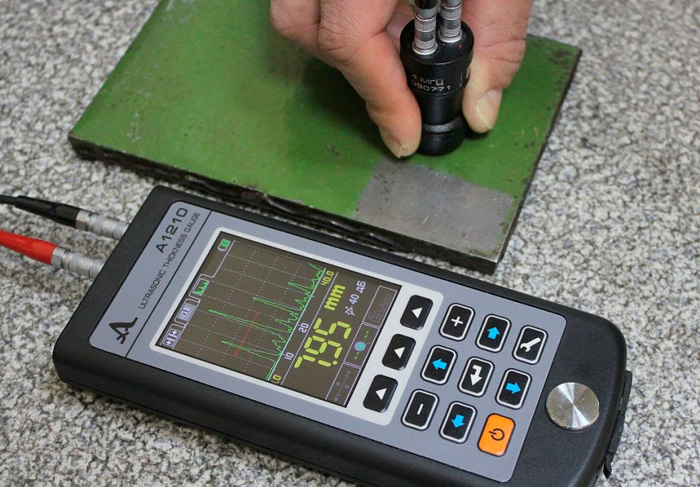

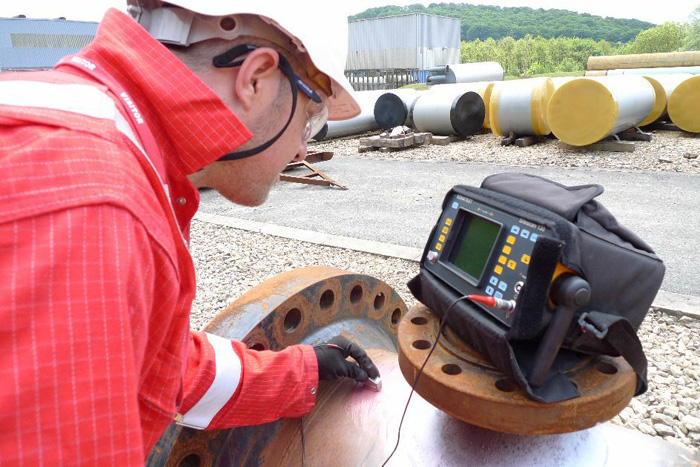

Графическое представление сигнала в виде А-скана помогает оценивать качество акустического контакта и находить скрытые дефекты внутри металла. На дисплее отображается осциллограмма, которая показывает амплитуду и время прихода каждого отраженного ультразвукового импульса. Когда на графике появляются дополнительные пики между начальным импульсом и донным эхом, это свидетельствует о наличии расслоений или раковин.

Возможность видеть форму волны позволяет точнее настраивать пороги срабатывания автоматики, чтобы исключить влияние структурных шумов материала. Подобный инструмент превращает прибор в полноценный дефектоскоп, который способен обнаруживать неоднородности на ранней стадии их развития.

Ручная настройка усиления и развертки на графике помогает работать с материалами, имеющими высокое затухание звука. При проведении замеров видна реальная картина распространения колебаний, которая позволяет отсекать помехи от неровностей поверхности. При измерении деталей сложной формы графический режим становится основным способом верификации полученных цифровых значений.

Рабочая поверхность ультразвукового преобразователя постоянно контактирует с твердым металлом, что приводит к постепенному истиранию защитного слоя. Когда толщина протектора уменьшается, время прохождения импульса через сам датчик меняется, провоцируя появление систематической погрешности.

Если наконечник изношен неравномерно, пьезопластина прилегает к детали под углом, который искажает направление пучка ультразвуковых волн. Это приводит к ослаблению донного эха и появлению ложных значений на экране прибора во время замера. Своевременная замена зонда предотвращает получение ошибочных данных, которые могут стать причиной выпуска бракованной продукции.

Для защиты от износа производители используют сверхтвердые керамические или эпоксидные покрытия, которые выдерживают тысячи циклов контакта. При работе на грубых поверхностях рекомендуется использовать специальные сменные насадки или защитные пленки. Когда точность прибора начинает дрейфовать, проводят процедуру калибровки нуля на встроенном эталонном блоке. Если истирание достигло критического уровня, прибор перестает фиксировать контакт даже при обильном нанесении геля.

Скорость распространения ультразвука внутри металла меняется при колебании температуры образца, потому что плотность материала зависит от термического расширения. Когда деталь нагревается до +200℃, время прохождения сигнала увеличивается, что приводит к завышению реальных показателей толщины на дисплее.

Функция автоматической компенсации вносит программную поправку в расчеты, когда датчик фиксирует текущий нагрев поверхности через встроенный терморезистор. Подобный подход позволяет проводить точную диагностику работающих систем без предварительного охлаждения до комнатных значений. Электроника учитывает индивидуальные коэффициенты расширения разных сплавов, которые хранятся во внутренней библиотеке данных.

Применение функции исключает необходимость ручного пересчета цифр по таблицам, который часто становится источником ошибок во время работы на открытом воздухе. Если проводить замеры на морозе -20℃, скорость звука в стали возрастает, поэтому без корректировки прибор покажет заниженное значение. Современные модели поддерживают подключение внешних термопар, которые обеспечивают максимально точный контроль нагрева в точке контакта. Когда тепловой режим становится стабильным, погрешность измерений не превышает 0.5%, что соответствует строгим стандартам безопасности.

Двухэлементные датчики содержат внутри корпуса две независимые пьезопластины, одна из которых излучает сигнал, а вторая принимает отраженное эхо. Пластины разделены акустическим экраном, который исключает прямое прохождение звука от передатчика к приемнику внутри самого зонда.

Кристаллы установлены под небольшим углом друг к другу, чтобы их зоны видимости пересекались внутри исследуемого металла. Такая конструкция создает V-образную траекторию луча, которая обеспечивает высокую чувствительность при поиске точечной коррозии или мелких раковин. Метод идеально подходит для измерения тонких стенок, когда использование одноэлементных датчиков затруднено из-за наложения сигналов.

Разделение функций позволяет эффективно бороться с шумами, возникающими при контакте наконечника с шероховатой поверхностью. Когда ультразвук возвращается к приемнику, электроника прибора учитывает геометрию хода лучей и выводит итоговое значение на экран. Использование раздельно-совмещенных зондов повышает точность работы на деталях со сложным рельефом или кривизной. Узкая направленность луча позволяет локализовать дефекты с точностью до миллиметра.

Эталонные калибровочные блоки в виде ступенчатых клиньев служат для точной настройки скорости ультразвука и проверки линейности прибора. Каждая ступень имеет строго выверенную толщину, которую подтверждают метрологическим сертификатом на заводе-изготовителе.

Когда проводят процедуру настройки, датчик устанавливают на разные участки блока и сравнивают показания на экране с номинальными значениями. Если цифры расходятся, программное обеспечение корректирует расчетную скорость звука в материале для устранения погрешности. Процедура обязательна при каждой смене типа исследуемого сплава или после длительного перерыва в работе оборудования.

Поверхность блоков защищают от коррозии тонким слоем масла и хранят в специальных чехлах, чтобы исключить появление царапин. Любое повреждение эталонной плиты делает ее непригодной для поверки, так как точность измерений зависит от идеальной параллельности граней. Применение мер твердости и толщины позволяет вовремя заметить неисправность датчика или соединительного кабеля.

Встроенная память цифрового толщиномера позволяет сохранять результаты тысяч замеров в структурированном виде без использования бумажных носителей. Данные можно распределять по папкам, соответствующим разным объектам или участкам. Это упрощает последующую обработку информации. Каждая запись содержит дату, время теста и настройки прибора, которые были актуальны в момент касания поверхности.

При подключении к персональному компьютеру информация передается через USB-интерфейс за считанные секунды для формирования отчетов. Подобный подход исключает ошибки ручного переноса цифр, которые часто возникают из-за усталости персонала. Автоматизация учета данных повышает общую культуру производства и прозрачность контроля качества.

Энергонезависимые чипы памяти сохраняют все записи даже при полном разряде аккумулятора или внезапном сбое питания. Пользовательский интерфейс позволяет просматривать статистику прямо на дисплее, включая расчет среднего значения и поиск пиковых отклонений. Если прибор находит участок с критическим истончением металла, запись помечается специальным символом в общем списке. Функция записи голосовых комментариев к каждому замеру помогает фиксировать особенности состояния поверхности без остановки процесса.

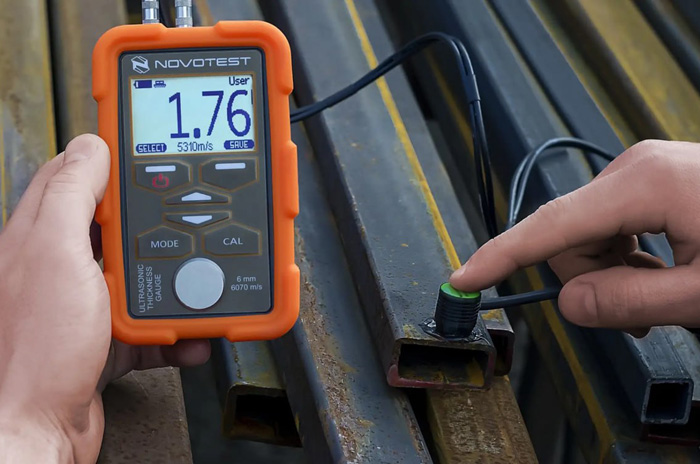

Скорость звука - уникальная характеристика каждого материала, которая зависит от его химического состава, плотности и способа термической обработки. В стали ультразвуковые колебания распространяются со скоростью около 5920 м/с, а в меди этот показатель составляет примерно 4700 м/с. Если настройки прибора не соответствуют типу исследуемого металла, ошибка в итоговых значениях толщины может превысить 20%.

Возможность ручного ввода параметров позволяет адаптировать оборудование для работы со специфическими сплавами или композитами. Когда точное значение неизвестно, его определяют экспериментально на образце с заранее известной геометрией. Точная настройка этого параметра - залог получения достоверных результатов при любых измерительных задачах.

В памяти современных толщиномеров хранится обширная библиотека скоростей для самых популярных промышленных материалов. Выбор нужного пункта в меню занимает несколько секунд, что значительно ускоряет подготовку к проведению инспекции. При замерах на чугунных деталях скорость звука может сильно варьироваться из-за формы включений графита в структуре. В таких случаях ручная корректировка становится единственным способом добиться требуемой точности.

Линия задержки - вставка из специального полимера или оргстекла, которую устанавливают между пьезоэлементом и поверхностью исследуемой детали. Этот элемент необходим, чтобы физически разнести во времени излучаемый импульс и отраженный сигнал при замере сверхтонких материалов. Без такой проставки полезное эхо попадает в “мертвую зону” прибора, где электроника еще не успела переключиться в режим приема.

Использование задержки позволяет успешно измерять толщину фольги или тонкостенных пластиковых трубок от 0.1 мм. Материал вставки подбирают так, чтобы он имел минимальное затухание звука и высокую износостойкость. Подобная конструкция обеспечивает идеальное прилегание датчика к криволинейным поверхностям малого радиуса.

Сменные линии задержки позволяют использовать один и тот же преобразователь для решения широкого круга задач от микроэлектроники до тяжелого машиностроения. Когда вставка истирается, ее легко заменяют на новую без покупки дорогостоящего электронного узла. Прибор автоматически учитывает время прохождения ультразвука через полимер при проведении процедуры калибровки. Использование иммерсионных наконечников с водяным слоем внутри задержки позволяет работать на очень грубых или пористых поверхностях.

V-коррекция - программный алгоритм, который компенсирует нелинейность пути ультразвукового луча в двухэлементных преобразователях. Из-за наклона кристаллов траектория движения волны напоминает латинскую букву V, что увеличивает реальную длину пути сигнала по сравнению с толщиной стенки. Если не вносить поправку, прибор будет показывать завышенные значения, особенно на малых дистанциях измерения.

Электроника автоматически рассчитывает реальную глубину залегания отражающей поверхности на основе тригонометрических формул. Этот процесс происходит мгновенно при каждом срабатывании датчика, обеспечивая высокую линейность показаний во всем диапазоне. Наличие функции V-коррекции обязательно для профессионального оборудования, которое используют при контроле ответственных сварных соединений.

Параметры коррекции зависят от угла наклона пластин и скорости звука в материале, поэтому их настраивают индивидуально для каждого типа зонда. Когда выбирают новый датчик в меню, система подгружает соответствующую таблицу поправок из внутренней памяти. Качественная реализация алгоритма позволяет сохранять погрешность на уровне 0.02 мм даже на искривленных поверхностях труб малого диаметра.
