Термический анализ

Диаграммы состояния - фундаментальная карта для металлургов, и термический анализ становится основным инструментом их построения. Метод основан на фиксации критических точек - температур, при которых в сплаве начинаются или заканчиваются превращения. При нагреве или охлаждении образца приборы фиксируют тепловые эффекты, сопровождающие выделение или поглощение скрытой теплоты превращения.

Например, на кривых охлаждения четко видны площадки или перегибы, соответствующие линии ликвидус и линии солидус. Точное определение этих температур для серии сплавов с разной концентрацией компонентов позволяет инженерам построить границы фазовых областей.

Это важно для создания новых материалов с заданными свойствами, так как позволяет предсказать структуру металла при любой температуре и правильно выбрать режимы последующей термической или механической обработки заготовок.

Дифференциальная сканирующая калориметрия (ДСК) позволяет с высокой точностью определить температуры начала и завершения аустенитного превращения при нагреве. Знание этих точек необходимo для назначения температуры нагрева под закалку. Если нагреть сталь недостаточно, структура не станет полностью однородной, что приведет к низкой твердости. Перегрев же вызовет рост зерна и повышение хрупкости изделия.

Метод ДСК также помогает выявить процессы выделения вторичных фаз и карбидов, которые влияют на износостойкость. Анализируя тепловые потоки, технологи могут подобрать минимально необходимую температуру и время выдержки в печи. Это не только гарантирует получение идеальных механических характеристик, но и существенно снижает энергетические затраты предприятия, а также минимизирует риск коробления и образования закалочных трещин в сложных деталях.

Термогравиметрический анализ (ТГА) позволяет непрерывно фиксировать изменение массы образца в процессе нагрева в окислительной атмосфере. В отличие от многих других материалов металлы при окислении обычно прибавляют в весе из-за образования слоя окалины. По наклону кривой ТГА инженеры рассчитывают кинетику окисления: протекает ли оно по линейному, параболическому или логарифмическому закону.

Параболический закон указывает на формирование защитной плотной пленки, которая тормозит дальнейшее разрушение. ТГА позволяет точно определить температуру начала интенсивного окалинообразования. Эти данные необходимы при выборе материалов для лопаток турбин, деталей двигателей и камер сгорания, где малейшая ошибка в оценке скорости коррозии может привести к катастрофическому отказу агрегата.

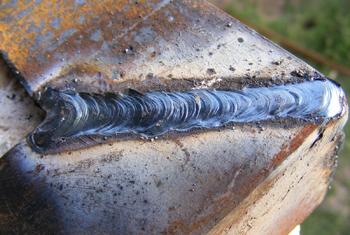

Сварка металлов с существенно различающимися коэффициентами теплового расширения неизбежно приводит к возникновению огромных внутренних напряжений и трещин в зоне шва. Дилатометрия позволяет экспериментально измерить точное изменение линейных размеров каждого материала во всем диапазоне температур: от комнатной до точки плавления.

Получив эти данные, инженеры могут рассчитать термические циклы сварки и подобрать специальные сварочные материалы с промежуточным коэффициентом расширения. Также метод позволяет обнаружить аномалии размеров, связанные с фазовыми переходами, например, объемные изменения при образовании мартенсита.

Понимание этих процессов дает возможность спроектировать технологическую оснастку и режимы предварительного подогрева таким образом, чтобы компенсировать температурные деформации и обеспечит целостность сварного узла в процессе остывания и последующей эксплуатации.

Кривая охлаждения - график зависимости температуры образца от времени. Для чистого металла процесс кристаллизации происходит при строго постоянной температуре, что отображается на графике в виде горизонтального плато. Наличие примесей даже в ничтожных концентрациях приводит к размытию этой площадки и превращению ее в наклонный участок.

По величине температурного интервала кристаллизации специалисты могут судить о степени чистоты металла или о точности соблюдения химического состава сплава. В литейном производстве анализ кривых охлаждения непосредственно у печи позволяет оперативно контролировать качество расплава перед заливкой в формы. Это помогает вовремя провести модифицирование или рафинирование металла, предотвращая появление литейных дефектов, таких как грубая дендритная структура или нежелательные эвтектики, снижающие прочность отливок.

Отпускная хрупкость - опасное снижение ударной вязкости стали после нагрева в определенном интервале температур. С помощью методов ДСК и ТГА (дифференциальной сканирующей калориметрии и термогравиметрического анализа) можно зафиксировать тонкие структурные изменения, связанные с перераспределением примесей, таких как фосфор или сурьма, по границам зерен.

Термический анализ позволяет определить температурные границы зон хрупкости для конкретной плавки металла. Это дает технологам возможность спроектировать процесс отпуска так, чтобы максимально быстро пройти опасный интервал или вовсе избежать нагрева в этой области. Исследование особенно важно для крупных поковок и валов энергетического оборудования, которые работают при повышенных температурах.

Своевременная диагностика структурной нестабильности методами термоанализа гарантирует, что деталь не станет хрупкой в процессе работы и сохранит способность сопротивляться ударным и вибрационным нагрузкам.

Металлические порошки для 3D-печати требуют особого контроля термических свойств. С помощью термогравиметрического анализа (ТГА) определяют наличие влаги и органических загрязнений на поверхности частиц, которые при лазерном сплавлении могут вызвать пористость и охрупчивание металла.

Метод дифференциальной сканирующей калориметрии (ДСК) позволяет проверить стабильность температуры плавления и кристаллизации каждой партии порошка. Если эти точки «плавают», лазер не сможет обеспечить равномерный провар слоев, что приведет к неоднородности свойств готовой детали. Также термический анализ помогает оценить теплопроводность порошкового слоя, что необходимо для точного моделирования температурных полей в камере принтера.

Тщательное исследование порошков гарантирует повторяемость результатов печати и получение плотных металлических изделий с микроструктурой, не уступающей литым или кованым аналогам.

Термокинетические диаграммы - основа для выбора скорости охлаждения при закалке. Дилатометр фиксирует изменение объема образца в реальном времени при разных скоростях охлаждения. Поскольку разные фазы стали - аустенит, феррит, перлит и мартенсит - имеют различный удельный объем, начало каждого превращения сопровождается скачком на кривой расширения.

Накладывая эти точки на график время-температура, инженеры получают полную картину превращений. Это позволяет определить критические скорости охлаждения: минимальную для получения полной закалки и максимальную для предотвращения трещин.

Без дилатометрических исследований невозможно точно настроить автоматизированные закалочные линии и обеспечит стабильно высокую твердость сердцевины массивных деталей при сохранении вязкости поверхностного слоя.

Для материалов, обладающих эффектом памяти формы, таких как нитинол, термический анализ становится основным методом контроля функциональных свойств. Переход из низкотемпературной фазы мартенсита в высокотемпературный аустенит сопровождается значительным поглощением тепла и изменением размеров.

Метод дифференциальной сканирующей калориметрии (ДСК) позволяет точно зафиксировать четыре критические температуры: начало и конец прямого и обратного превращений. Именно эти точки определяют температурный диапазон, в котором деталь будет восстанавливать свою форму. Термомеханический анализ позволяет измерить величину генерируемого усилия и степень восстановления деформации под нагрузкой.

Контроль этих параметров обязателен при производстве медицинских стентов, аэрокосмических приводов и термочувствительных датчиков, где надежность срабатывания механизма напрямую зависит от точности фазовых переходов в сплаве.

В металлургических исследованиях термогравиметрия (ТГА) служит для изучения механизмов и скорости восстановления рудных материалов. Образец оксида металла нагревают в атмосфере восстановительного газа, например, водорода или оксида углерода. Прибор фиксирует уменьшение массы за счет удаления кислорода.

По форме кривой ТГА можно определить стадийность процесса и выявить образование промежуточных соединений. Расчет кинетических параметров позволяет технологам оптимизировать работу доменных или восстановительных печей, подбирая идеальную температуру и состав газовой фазы. Это способствует повышению выхода чистого металла и снижению расхода восстановителя.

Подобные исследования также важны для разработки экологичных технологий прямого восстановления железа, которые позволяют значительно уменьшить выбросы углекислого газа в атмосферу по сравнению с традиционными методами выплавки.

Да, термический анализ - эффективны способ фиксации магнитных превращений второго рода. Температура Кюри соответствует моменту, когда ферромагнитный материал теряет магнитные свойства и становится парамагнетиком. На кривых ДСК этот переход проявляется в виде характерного скачка теплоемкости без выделения скрытой теплоты.

Существует также модифицированный метод термогравиметрического анализа, когда образец помещают в градиент магнитного поля. При достижении точки Кюри магнитная сила, действующая на образец, исчезает, что фиксируется весами как резкое изменение кажущейся массы.

Точное определение этой температуры необходимо при производстве трансформаторных сталей, постоянных магнитов и магнитострикционных сплавов. Это гарантирует сохранение работоспособности электрических машин и датчиков в широком диапазоне рабочих температур без потери магнитных характеристик сердечников.

Синхронный термический анализ (СТА) объединяет в одном приборе возможности термогравиметрического анализа (ТГА) и дифференциальной сканирующей калориметрии (ДСК), позволяя одновременно измерять тепловые потоки и изменение массы на одном и том же образце. Это исключает ошибки, связанные с неоднородностью материала или различием условий в разных экспериментах.

СТА позволяет однозначно разделить процессы: если изменение температуры сопровождается изменением массы, значит, происходит химическая реакция, например, окисление или разложение. Если масса остается постоянной, а тепловой эффект зафиксирован, это чисто физический фазовый переход, такой как плавление или полиморфное превращение.

Для сложных многокомпонентных систем такой метод дает максимально полную и достоверную картину термического поведения, что незаменимо при проведении глубоких научных исследований и экспертиз сложных промышленных сплавов.

Пережог металла возникает при нагреве до температур, близких к плавлению, что ведет к окислению границ зерен и необратимой потере прочности. С помощью ДСК можно обнаружить следы легкоплавких эвтектик, которые образуются при пережоге из-за скопления примесей на границах зерен. Температура их плавления значительно ниже, чем у основного металла, и прибор зафиксирует дополнительные пики на кривой нагрева.

Термогравиметрический анализ (ТГА) может показать наличие внутренних окислов в структуре. Эти данные в сочетании с металлографией позволяют экспертам доказать факт нарушения технологического регламента нагрева в печи.

Определение признаков пережога методами термического анализа - веский аргумент при возникновении рекламаций и судебных споров. Он позволяет четко разграничить производственный брак и ошибки, допущенные в процессе эксплуатации оборудования.
