Сушильные шкафы

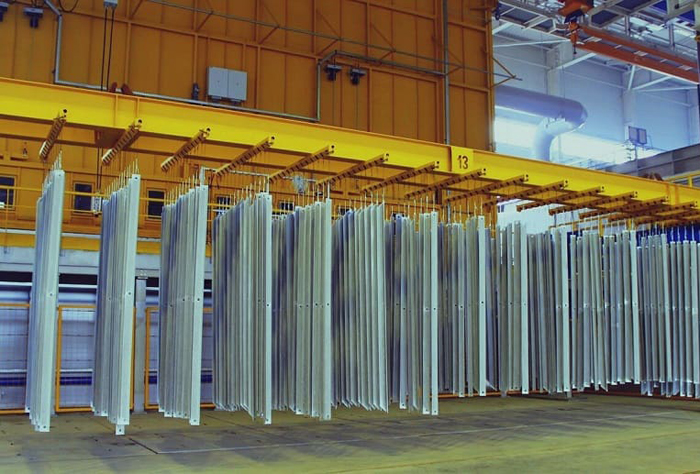

Направление движения воздушных потоков внутри камеры определяет скорость и равномерность удаления влаги с поверхности изделий. В моделях с горизонтальной рециркуляцией воздух нагнетают через боковые перфорированные панели, и он проходит параллельно полкам с заготовками. Эта схема подходит для плотной загрузки плоских деталей, так как поток равномерно омывает каждый ярус без образования зон застоя.

Если оборудование имеет только вертикальную конвекцию, нижние ряды заслоняют верхние, и тогда влага уходит из середины объема значительно медленнее. Вентиляторы в таких шкафах располагают в боковых стенках, которые имеют специальные направляющие лопатки для выравнивания давления по всей высоте рабочего пространства.

Правильное распределение воздуха исключает появление локальных зон перегрева, которые могут вызвать деформацию тонкостенных элементов из цветных сплавов. Когда поток движется с высокой скоростью, он эффективно срывает пограничный слой пара с поверхности металла и переносит его к вытяжному клапану. Конструкция воздуховодов предусматривает наличие регулируемых заслонок, через которые можно настраивать интенсивность обдува в зависимости от массы загруженной партии.

Когда в камеру загружают детали со следами растворителей или горючих лаков, внутри рабочего объема возникает опасность образования взрывоопасной смеси паров с воздухом. Систему взрывозащиты встраивают в конструкцию оборудования для предотвращения разрушения корпуса при случайном воспламенении этих летучих веществ.

Главным элементом такой защиты выступают разрывные мембраны или облегченные панели на задней стенке, которые вылетают при резком росте давления. Это позволяет сбросить энергию взрыва в безопасном направлении и сохранить целостность станины и дверных механизмов. Внутри шкафа устанавливают искробезопасные вентиляторы и герметичные нагревательные элементы, которые имеют низкую температуру поверхности.

Автоматика постоянно контролирует концентрацию паров в воздухе и блокирует включение ТЭНов до завершения цикла предварительной продувки камеры свежим потоком. Датчики давления и газоанализаторы передают данные на пульт, и контроллер мгновенно останавливает процесс при обнаружении малейших признаков загазованности.

Внутренние поверхности шкафа постоянно контактируют с водяным паром и агрессивными химическими выделениями, поэтому их изготавливают из коррозионностойких материалов. Чаще всего производители выбирают нержавеющую сталь марки AISI 304, потому что она обладает высокой химической инертностью и не выделяет посторонние примеси при нагреве. Этот материал легко выдерживает частые циклы мойки и не покрывается слоем окалины при длительной эксплуатации в режиме до +350℃.

Если в процессе работе используют едкие щелочи или кислоты, камеру производят из стали AISI 316, которая содержит молибден для защиты от питтинговой коррозии. Гладкая зеркальная поверхность металла способствует быстрому стеканию конденсата и упрощает регулярное обслуживание станка.

В бюджетных моделях применяют оцинкованную сталь или листы с порошковым покрытием, но они имеют ограниченный срок службы из-за риска отслоения защитного слоя. Когда покрытие повреждают острые кромки заготовок, под ним быстро развивается ржавчина, и она загрязняет чистые детали частицами окислов. Нержавеющая камера сохраняет чистоту среды.

Герметичность дверного проема обеспечивают профилированные уплотнители из термостойкого силикона или графитового волокна, которые сохраняют эластичность при сильном нагреве. Эти элементы имеют сложную форму сечения, и она позволяет компенсировать тепловое расширение стальной двери без потери плотности прилегания к раме.

Силиконовые прокладки выдерживают температуру до +250℃, при этом они не выделяют запахов и не прилипают к фланцу после завершения цикла сушки. Если шкаф работает в режиме выше +300℃, устанавливают шнуры из стекловолокна или базальта, которые обладают абсолютной пожарной безопасностью. Правильное натяжение уплотнителя исключает утечку горячего воздуха, потому что это ведет к росту расхода энергии и перегреву внешних панелей шкафа.

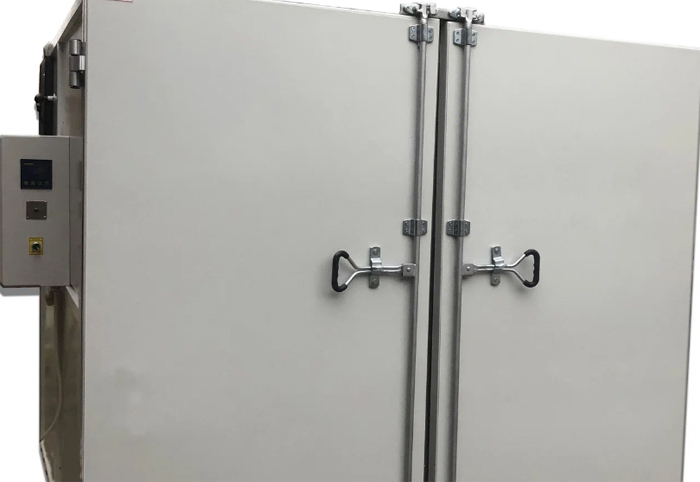

Для снижения нагрузки на изоляцию дверь снабжают мощными регулируемыми замками, которые равномерно прижимают полотно к корпусу в нескольких точках по всему периметру. Вдоль контура прилегания часто оставляют воздушный зазор для естественного охлаждения края уплотнителя, и это продлевает срок его службы в несколько раз. Регулярная очистка прокладок от остатков краски и жира предотвращает их растрескивание и потерю герметизирующих свойств.

Инфракрасные излучатели передают тепловую энергию непосредственно на поверхность металла без участия промежуточного теплоносителя в виде воздуха. Это позволяет нагревать детали в несколько раз быстрее, потому что лучистая энергия проникает в структуру покрытия мгновенно после включения ламп. Такие элементы располагают вдоль стенок камеры в специальных отражателях из полированного алюминия, которые фокусируют поток на зоне расположения заготовок.

Метод идеален для сушки лакокрасочных слоев, так как нагрев начинается от металла и движется наружу, что исключает появление пузырей и трещин на краске. Оборудование с такими нагревателями потребляет на 25% меньше электричества, так как ему не требуется прогревать весь объем воздуха и массивную изоляцию.

Керамические или кварцевые инфракрасные панели имеют низкую инерционность, и они позволяют точно регулировать температуру поверхности заготовок в режиме реального времени. Автоматика меняет мощность излучения с помощью тиристорных блоков, которые плавно варьируют напряжение в зависимости от показаний бесконтактных пирометров. Использование ламп исключает перенос пыли внутри камеры, так как скорость вращения циркуляционных вентиляторов можно снизить.

Шибер - подвижная металлическая пластина в вытяжном патрубке, которая регулирует объем удаляемого из камеры влажного воздуха и паров. Когда в шкафу сушат очень мокрые детали, заслонку открывают полностью, чтобы обеспечить быстрый вывод водяного пара наружу и предотвратить его конденсацию на стенках. На стадии финишной выдержки шибер прикрывают, что позволяет сохранять тепло внутри рабочего объема и снижать нагрузку на нагревательные элементы.

В современных моделях заслонку снабжают электрическим приводом, который связан с датчиком влажности и программным контроллером. Автоматика самостоятельно выбирает оптимальное положение задвижки в зависимости от текущей стадии процесса для достижения максимальной экономии энергии.

Ручное управление шибером выполняют с помощью рычага на передней панели, который имеет мерную шкалу для точной настройки проходного сечения трубы. Если заслонку оставить закрытой при сушке лакированных изделий, концентрация растворителей может достичь опасного предела, что вызовет срабатывание системы защиты. Точная настройка вытяжки исключает появление посторонних запахов в помещении цеха и защищает внутренние механизмы от коррозии.

Процедура температурного картирования позволяет определить реальное распределение тепла внутри камеры и выявить возможные отклонения от заданных параметров. Для этого в пустой шкаф устанавливают несколько прецизионных датчиков в углах, в центре и около двери, после чего проводят полный цикл нагрева.

Полученные данные сравнивают с показаниями основного контроллера, и это помогает убедиться в отсутствии холодных пятен или зон перегрева. Разница температур в разных точках не должна превышать +/-2℃ для обеспечения одинакового качества сушки всей партии деталей. Результаты испытаний вносят в паспорт оборудования. Это обязателено для сертификации производства по международным стандартам качества.

Картирование проводят при первом запуске шкафа, а затем повторяют ежегодно или после каждого серьезного ремонта нагревательных элементов и вентиляторов. Если измерения показывают большой температурный градиент, проводят настройку положения направляющих лопаток в воздуховодах или меняют мощность отдельных групп ТЭНов. Контроль гарантирует, что каждая деталь в садке пройдет обработку в строго заданном режиме независимо от ее расположения на полках.

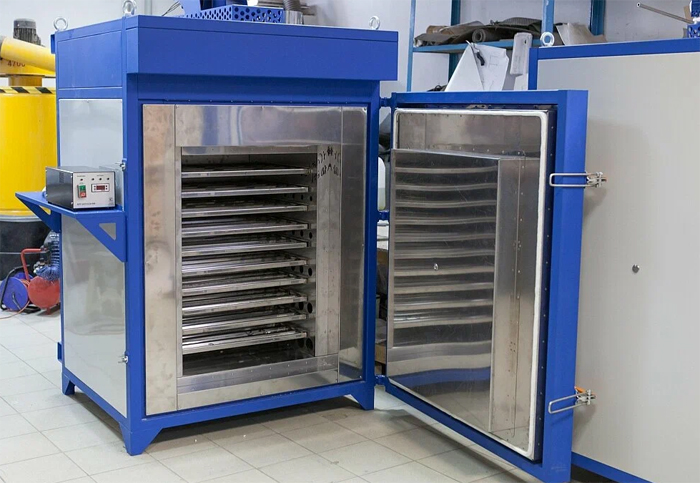

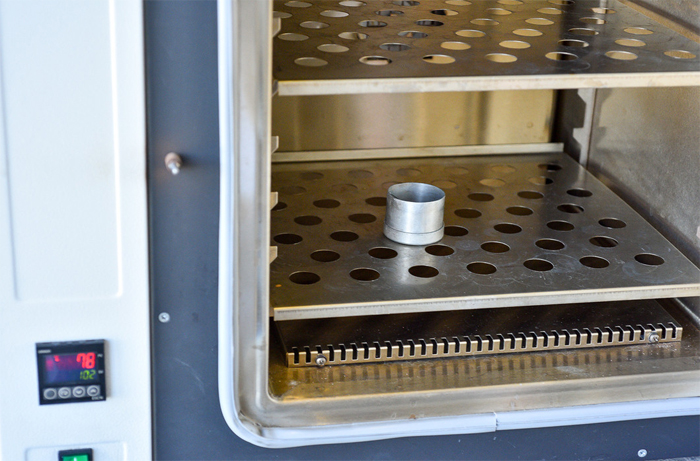

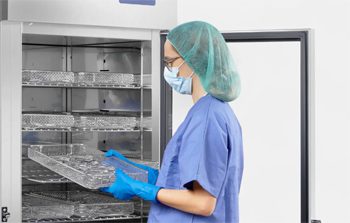

Полки для размещения деталей изготавливают из листовой нержавеющей стали с частой перфорацией, которая обеспечивает свободное прохождение воздушных потоков снизу вверх. Площадь отверстий рассчитывают так, чтобы они занимали не менее 40–50% от всей поверхности листа для минимизации аэродинамического сопротивления. Это необходимо, чтобы горячий воздух равномерно омывал нижнюю сторону заготовок и эффективно удалял влагу из углублений и пазов.

Края полок снабжают ребрами жесткости, и они предотвращают прогиб металла под тяжестью массивных деталей весом до 50 кг на один ярус. Специальные упоры на стенках позволяют менять высоту установки полок с шагом 20–30 мм в зависимости от габаритов обрабатываемой продукции.

Для работы с мелкими компонентами применяют сетчатые вставки из проволоки, которые не препятствуют движению воздуха и исключают падение деталей на дно камеры. Поверхность стали проходит процедуру электрохимического полирования, что предотвращает налипание загрязнений и облегчает очистку после окончания смены. Если заготовки имеют большой вес, полки снабжают роликовыми направляющими для легкого выдвижения из шкафа во время загрузки и выгрузки.

Слой базальтового волокна между внутренней камерой и внешним кожухом служит основным барьером для тепловых потерь во внешнюю среду. Этот материал обладает крайне низкой теплопроводностью и выдерживает нагрев до +700℃ без разрушения структуры и потери изолирующих свойств. Изоляция позволяет поддерживать температуру наружных стенок на уровне +35–40℃, что обеспечивает полную безопасность персонала и комфортные условия в цехе.

Волокно не поглощает влагу и не выделяет токсичных веществ при нагреве, и это делает оборудование экологически безопасным и долговечным. Чем лучше работает тепловой барьер, тем реже включаются нагревательные элементы для поддержания режима, что значительно экономит затраты на электричество.

Толщина изоляционного слоя в профессиональных шкафах составляет 80–120 мм, и его укладывают в несколько слоев с перекрытием стыков для исключения «мостиков холода». Базальтовые плиты плотно прижимают к каркасу, чтобы они не сползали и не образовывали пустот под действием вибрации от вентиляторов. Внутренние поверхности панелей закрывают алюминиевой фольгой, которая отражает инфракрасное излучение обратно в сторону рабочей камеры.

Цифровые контроллеры позволяют задавать сложные циклы сушки, которые включают несколько этапов нагрева, выдержки и постепенного охлаждения. Оператор вводит параметры каждой стадии через сенсорную панель, устанавливая нужную температуру и время в минутах или часах. Программа может содержать до 20 и более шагов, и это необходимо для сушки деликатных материалов, которые требуют плавного удаления влаги без риска растрескивания.

Контроллер управляет мощностью ТЭНов с помощью алгоритмов ПИД-регулирования, и они обеспечивают отсутствие температурных скачков при выходе на новый уровень. Память устройства хранит десятки готовых рецептов для разных типов деталей, что упрощает переналадку станка и исключает ошибки персонала.

Встроенные интерфейсы позволяют подключать шкаф к персональному компьютеру для удаленного мониторинга и записи графиков в электронный журнал. Это дает возможность видеть все изменения теплового режима в реальном времени и сохранять данные для последующего анализа качества продукции. В случае отклонения температуры от заданного профиля более чем на 5℃ автоматика подает звуковой сигнал и отправляет уведомление на пульт диспетчера.

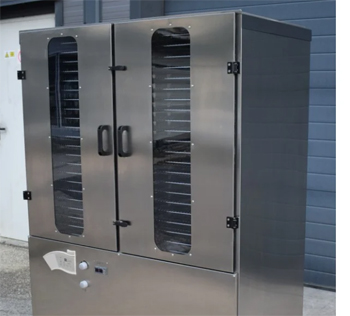

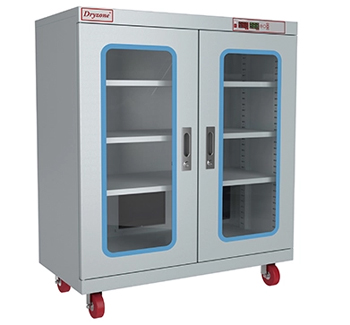

Смотровое окно из многослойного закаленного стекла позволяет визуально контролировать состояние деталей и процесс высыхания покрытий без открытия двери. Это исключает резкие потери тепла и нарушение температурного режима, которые неизбежно возникают при каждом прерывании цикла.

Стекло имеет специальное покрытие для отражения тепловых лучей обратно в камеру, и это предотвращает перегрев внешней поверхности окна. Через прозрачную панель оператор может увидеть изменение цвета индикаторов влажности или заметить появление потеков на свежеокрашенных изделиях. Внутри камеры устанавливают лампу освещения в защитном жаропрочном плафоне, которая включается кнопкой на панели управления для детального осмотра заготовок.

Конструкция оконного блока предусматривает наличие воздушной прослойки между стеклами для обеспечения высокой теплоизоляции и предотвращения запотевания. Окно герметично встраивают в полотно двери с помощью силиконовых уплотнителей, которые выдерживают многократные циклы нагрева и охлаждения. Наличие визуального контроля повышает безопасность работы, так как человек может вовремя заметить задымление или возгорание внутри рабочего объема.

В дополнение к основному терморегулятору шкаф оснащают независимым устройством защиты, которое имеет собственный датчик температуры и отдельный силовой контактор. Этот механизм называют термостатом безопасности. Он настроен на температуру, которая на 10–15℃ выше максимально допустимого рабочего значения.

Если основная электроника выйдет из строя и ТЭНы начнут бесконтрольно нагревать камеру, защита мгновенно обесточит нагреватели. Это предотвращает расплавление заготовок, разрушение футеровки и возникновение пожара в помещении цеха. Сброс аварийного состояния возможен только вручную после полного остывания оборудования и выяснения причин сбоя, что гарантирует осознанный подход к ремонту.

Световой индикатор на передней панели сигнализирует о срабатывании защиты, и автоматика блокирует запуск нового цикла до устранения неисправности. Датчик безопасности располагают в самой горячей точке камеры, обычно около нагревательных элементов, для обеспечения мгновенной реакции на рост тепла. Регулярное тестирование контура защиты обязательно при ежемесячном техническом обслуживании оборудования.

При сушке очень влажных заготовок на внутренних стенках камеры и двери может образовываться конденсат, который стекает вниз и скапливается на дне. Чтобы влага не вызывала коррозию и не пачкала чистые детали, дно шкафа снабжают уклоном в сторону сливного отверстия или специального желоба.

Жидкость собирается в поддон, который легко извлекать для опорожнения, или отводится напрямую в дренажную систему через трубку с гидрозатвором. Это позволяет поддерживать внутри рабочего объема низкую влажность и ускоряет процесс испарения воды с поверхности обрабатываемых изделий. В некоторых моделях желоб снабжают подогревом, чтобы конденсат превращался в пар и удалялся через вытяжную вентиляцию.

Сливные отверстия закрывают сетчатыми фильтрами для защиты от попадания мелкой стружки и окалины, которые могут засорить систему отвода. Регулярная промывка дренажных каналов предотвращает появление неприятных запахов и развитие бактерий во влажной среде под станиной. Правильный отвод жидкости защищает теплоизоляцию пола от намокания.
