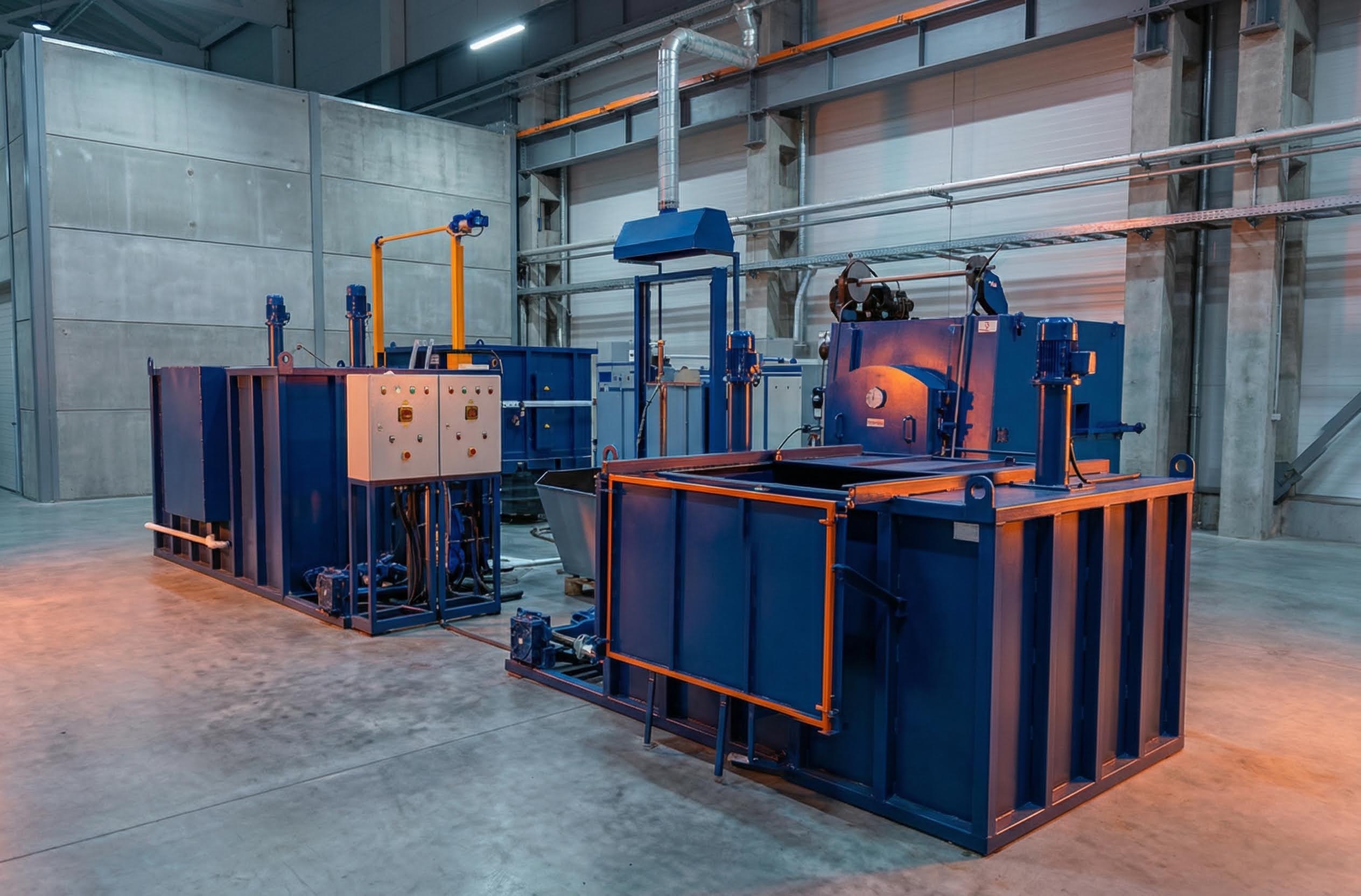

Закалочные ванны

Масло в процессе работы быстро нагревается, когда в него погружают раскаленные стальные заготовки. Для поддержания стабильного режима 50–80℃ используют внешние пластинчатые теплообменники, через которые насос постоянно прокачивает рабочую жидкость. Внутри устройства тепло передается воде, и она уходит в заводской контур или охлаждается в градирне. Если температура среды превысит норму, вязкость состава изменится, и тогда скорость отвода энергии от металла упадет.

Своевременное охлаждение предотвращает термическое разложение масла и исключает риск его внезапного воспламенения. Электроника следит за разницей температур на входе и выходе, чтобы вовремя менять интенсивность потока воды через автоматические клапаны.

В небольших установках часто монтируют внутренние змеевики из медных или стальных трубок прямо вдоль стенок бака. Холодная вода движется внутри контура, и она забирает излишки тепла у окружающей жидкости без использования сложных внешних магистралей. Такое решение упрощает конструкцию станка и снижает риск протечек масла за пределы основного корпуса.

Винтовые мешалки (импеллеры) создают интенсивный направленный поток жидкости внутри бака для выравнивания температуры среды. Это необходимо, чтобы в зоне погружения детали не возникало локального перегрева, который замедляет процесс закалки.

Когда раскаленный металл попадает в масло или воду, вокруг него мгновенно образуется паровая рубашка, и она препятствует быстрому отводу тепла. Мощные лопасти мешалки разрушают этот газовый слой и обеспечивают постоянный приток свежего охладителя к поверхности заготовки. Равномерное омывание металла исключает появление пятнистой твердости и минимизирует риск коробления сложных по форме изделий.

Скорость вращения винта подбирают в зависимости от вязкости среды и плотности садки деталей. Привод мешалки выносят на верхнюю кромку или боковую стенку ванны, где электродвигатель защищен от воздействия брызг и высоких температур. Вал снабжают герметичными уплотнениями, которые предотвращают утечку жидкости через монтажные отверстия. В крупных промышленных установках размещают сразу несколько импеллеров в разных углах, чтобы исключить появление застойных зон.

Масляные закалочные ванны представляют собой объект повышенной опасности, так как разогретые пары масла могут мгновенно воспламениться при контакте с воздухом. Для защиты цеха оборудование оснащают массивными откидными крышками, которые снабжают быстродействующим пневматическим или пружинным приводом.

Если датчики фиксируют появление открытого огня или резкий рост температуры над поверхностью, система безопасности дает команду на принудительное закрытие люка. Плотное прилегание крышки прекращает доступ кислорода в зону горения, и пламя гаснет за несколько секунд без применения пены. Внутреннюю поверхность люка облицовывают негорючими материалами, которые выдерживают прямой тепловой удар.

Дополнительно под крышку подают инертный газ или углекислоту через сеть форсунок, чтобы полностью вытеснить продукты горения и охладить поверхность жидкости. Это исключает повторное воспламенение паров, когда замок снова откроют для осмотра или технического обслуживания. Все механизмы привода располагают снаружи корпуса для защиты от воздействия жара и копоти. Электроника ведет постоянный мониторинг состояния датчиков и блокирует процесс закалки, если герметичность системы пожаротушения нарушена.

Окалина и продукты окисления постоянно осыпаются с поверхности заготовок и накапливаются на дне бака, что ухудшает качество закалочной среды. Для борьбы с загрязнениями в систему циркуляции встраивают магнитные сепараторы и фильтры грубой очистки, которые задерживают твердые частицы. Жидкость проходит через магнитные уловители, и они эффективно извлекают из потока мелкую стальную пыль и ферромагнитную крошку.

Если не удалять эти примеси, они начнут действовать как абразив и быстро разрушат лопасти насосов и уплотнения клапанов. Крупные фракции шлака оседают в специальных поддонах-накопителях, которые легко извлекать для опорожнения без полного слива масла из ванны.

В современных установках применяют центробежные сепараторы, и они отделяют тяжелые загрязнения под действием центробежной силы при высокой скорости вращения барабана. Этот метод позволяет очищать состав до состояния, которое необходимо для работы с высокоточными деталями авиационной техники. Чистота среды напрямую влияет на коэффициент теплоотдачи, так как взвесь частиц меняет физические свойства жидкости.

Двустенная конструкция корпуса обеспечивает высокий уровень безопасности и позволяет реализовать эффективную систему терморегуляции закалочной среды. Пространство между внутренним баком и внешним кожухом заполняют теплоизоляционным материалом или используют для циркуляции воды в режиме охлаждения. Это предотвращает перегрев наружных панелей оборудования, и сотрудники могут безопасно работать рядом с установкой без риска получения ожогов.

Если внутренняя емкость даст течь из-за коррозии или механического удара, вторая стенка удержит жидкость и предотвратит ее разлив по территории цеха. Двойная защита обязательна для масляных ванн, потому что разлив горючего состава может привести к катастрофическим последствиям.

В межоболочном пространстве часто располагают ТЭНы или паровые змеевики, которые равномерно прогревают среду перед началом работы без прямого контакта с маслом. Отсутствие контакта нагревателя с агрессивной жидкостью исключает его быстрое разрушение и нагарообразование на поверхности элементов. Жесткий внешний каркас берет на себя основные нагрузки от веса заготовок и механизмов погружения, что сохраняет герметичность рабочего бака.

Лифтовые механизмы обеспечивают вертикальное перемещение корзин с деталями и позволяют точно контролировать скорость их входа в охлаждающую среду. Для привода используют пневматические или гидравлические цилиндры, которые способны мгновенно опустить тяжелую садку в ванну для фиксации структуры металла.

Время переноса заготовки из печи в бак должно быть минимальным, и автоматика выполняет эту операцию за 2–4 секунды. Жесткие направляющие исключают раскачивание груза и предотвращают удары корзины о стенки или нагревательные элементы ванны. Когда деталь достигает нужной глубины, лифт может совершать возвратно-поступательные движения для усиления циркуляции жидкости вокруг заготовок.

Система управления снабжена датчиками положения, и они гарантируют остановку платформы в строго заданных точках для работы манипуляторов. В случае аварийного отключения энергии лифт остается в заблокированном состоянии или плавно опускается вниз под действием веса для завершения цикла закалки. Безопасность обеспечивают концевые выключатели и световые барьеры, которые исключают движение при нахождении человека в опасной зоне.

Для контроля концентрации полимера в водных закалочных растворах используют цифровые или ручные рефрактометры, которые измеряют показатель преломления света. В процессе работы вода постепенно испаряется, а содержание активного вещества растет, что ведет к замедлению скорости охлаждения деталей.

Оператор берет пробу жидкости из ванны и наносит ее на призму прибора, чтобы получить точное значение плотности в процентах. Если показатель превышает норму, в бак добавляют очищенную воду, а при низком значении доливают концентрат полимера. Автоматические системы мониторинга выполняют эти замеры непрерывно с помощью погружных датчиков и самостоятельно корректируют состав среды.

Точное соблюдение плотности исключает появление трещин в металле, потому что полимерный слой на поверхности заготовки регулирует теплообмен на разных этапах остывания. Датчики температуры встроены в блок измерения, так как плотность сильно зависит от текущего нагрева жидкости в баке. Данные с приборов передаются на главный пульт, где формируется график состояния среды для каждой рабочей смены.

Система вытяжки состоит из бортовых отсосов, которые располагают по всему периметру верхней кромки ванны для захвата паров и дыма. Мощный центробежный вентилятор создает разрежение в каналах и направляет загрязненный воздух в систему очистки или в общую цеховую магистраль. Это предотвращает распространение неприятных запахов и токсичных продуктов разложения масла в объеме производственного помещения.

Скорость потока воздуха рассчитывают так, чтобы пары не успевали подняться выше уровня лица сотрудника, который работает рядом с установкой. Гибкие воздуховоды позволяют легко менять конфигурацию системы при модернизации участка или смене типа закалочной среды.

Внутри вентиляционных каналов устанавливают жироуловители и каплеотбойники, и они собирают конденсат масла для его последующего возврата в бак или утилизации. Это исключает оседание горючих фракций на стенках труб и снижает риск возникновения пожара внутри вытяжной системы. Регулярная очистка фильтров и лопастей вентилятора от налета копоти сохраняет высокую эффективность удаления газов в течение всего срока службы.

Электрические ТЭНы необходимы для предварительного подогрева закалочного масла до рабочей температуры 60–80℃ перед началом смены. Холодное масло обладает высокой вязкостью и низкой теплопроводностью, что не позволяет достичь нужной скорости охлаждения и равномерной твердости металла. Когда жидкость прогрета, она легче омывает детали сложной формы и быстрее разрушает паровую рубашку в момент контакта с раскаленной сталью.

Нагреватели располагают в нижней части бака или в отдельной камере циркуляционного контура для обеспечения естественной конвекции. Мощность элементов подбирают так, чтобы прогрев происходил плавно без локального пригорания состава на поверхности трубок.

Оболочку ТЭНов изготавливают из нержавеющей стали или меди, и она должна иметь низкую удельную мощность для предотвращения термического разложения масла. Специальные датчики температуры отключают нагрев при достижении заданного значения, а защитные термостаты исключают перегрев в случае поломки основной электроники. Если уровень жидкости в ванне упадет, автоматика мгновенно обесточит нагреватели для предотвращения их сгорания и возможного пожара. Для защиты от механических повреждений ТЭНы закрывают стальными решетками или перфорированными кожухами.

Ультразвуковые датчики монтируют над поверхностью жидкости для бесконтактного измерения уровня закалочной среды в режиме реального времени. Прибор излучает звуковые импульсы и фиксирует время возврата отраженного эха, на основе чего электроника вычисляет точное расстояние до зеркала масла. Это позволяет вовремя обнаружить утечку или критическое снижение уровня из-за естественного испарения и выноса жидкости на поверхности деталей.

Если объем среды станет недостаточным, возникнет риск обнажения ТЭНов или перегрева насосов циркуляции, что приведет к аварийной остановке станка. Данные об уровне выводят на цифровое табло и передают в общую систему управления для автоматического долива свежего состава из резервного бака.

Бесконтактный метод измерения исключает поломку датчика из-за налипания масла, окалины или воздействия агрессивных химических соединений. Программные фильтры отсекают помехи от брызг и пены, которые возникают при активной работе мешалок и погружении массивных заготовок. Корпус датчика имеет высокую степень защиты IP67, и он устойчив к воздействию паров и высокой влажности внутри корпуса ванны. Ультразвуковой контроль обеспечивает высокую точность измерений до 1–2 мм, что важно для соблюдения технологии закалки длинномерных изделий.

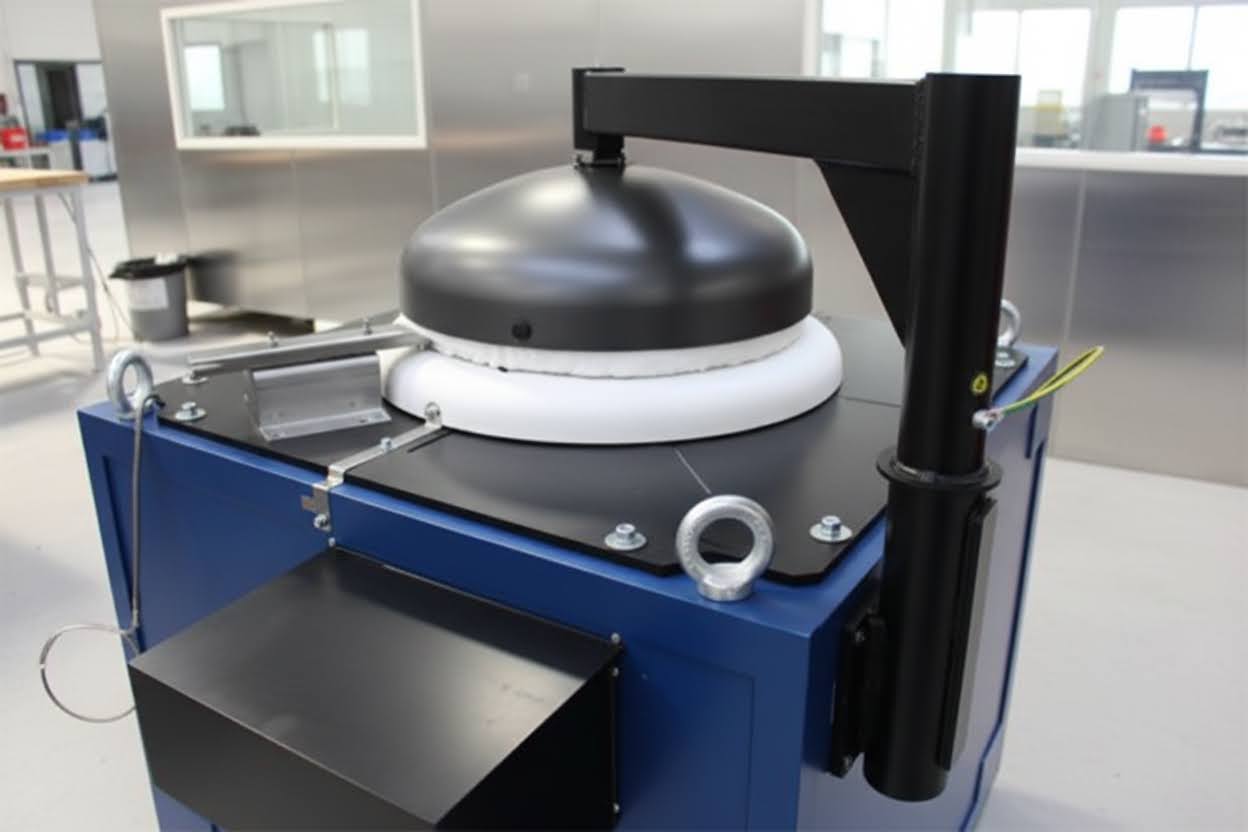

В соляных закалочных ваннах электроды служат для прямого нагрева расплава солей за счет прохождения электрического тока через электролит. Массивные стальные или графитовые стержни погружают непосредственно в рабочую камеру, где они создают интенсивное выделение тепла в объеме жидкости. Соль в твердом состоянии не проводит ток, поэтому первичный запуск выполняют с помощью вспомогательных ТЭНов или газовой горелки.

Когда среда расплавляется, основная нагрузка переходит на электроды, и они поддерживают температуру до 800–1200℃ с высокой точностью. Такой способ нагрева отличается высоким КПД, так как энергия выделяется сразу в материале без промежуточных теплообменников.

Расположение электродов проектируют так, чтобы возникающие электромагнитные силы создавали естественную циркуляцию расплава для выравнивания температуры. Стержни подвергаются интенсивному износу из-за электрохимической коррозии, поэтому их делают сменными для быстрого ремонта узла. Токовводы снабжают мощной системой водяного охлаждения, которая защищает изоляцию и силовые кабели от перегрева.

Для защиты корпуса от агрессивного воздействия воды, солей и полимерных добавок внутренние поверхности бака изготавливают из нержавеющих сталей марок AISI 304 или 316. Эти сплавы содержат хром и никель, которые образуют на поверхности металла пассивную пленку и препятствуют появлению ржавчины при постоянном контакте с влагой. Если оборудование предназначено для работы с солевыми расплавами, применяют футеровку из кислотостойкого кирпича или специальных керамических плит.

Все сварные швы проходят обязательную пассивацию и шлифовку, чтобы исключить появление очагов межкристаллитной коррозии в зонах термического влияния. Дополнительно на внешние стенки наносят многослойное полимерное покрытие, которое устойчиво к брызгам масла и моющих растворов.

В некоторых моделях используют вкладные полипропиленовые или фторопластовые емкости, которые обладают абсолютной химической инертностью к большинству закалочных сред. Такие вкладыши легко заменить при износе, и они надежно защищают стальной несущий каркас от разрушения. Для предотвращения электрохимической коррозии устанавливают жертвенные аноды из магния или цинка, которые принимают на себя основной окислительный потенциал.

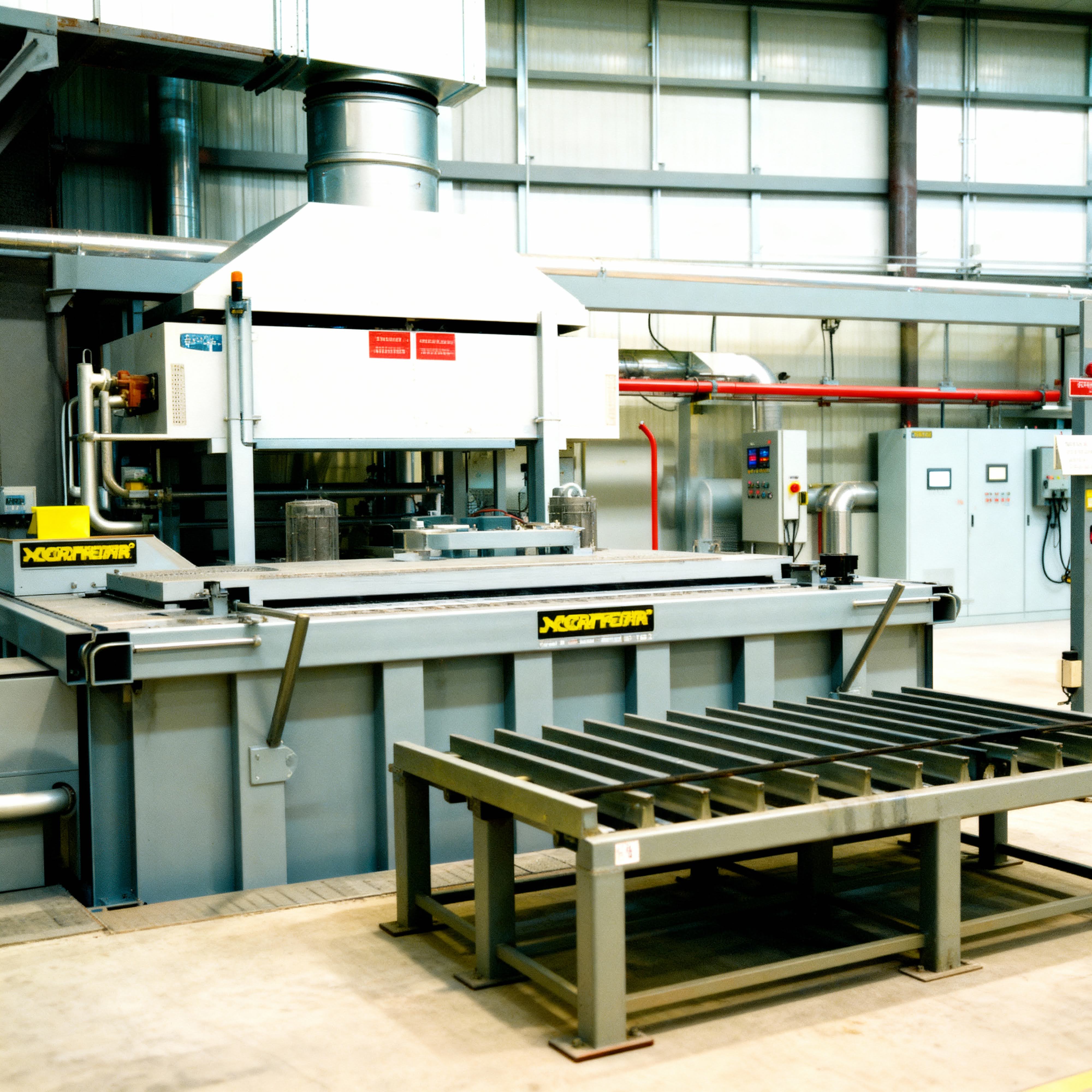

Закалочные ванны встраивают в автоматизированные технологические комплексы с помощью единой системы управления на базе промышленных контроллеров. Оборудование снабжают интерфейсами для обмена данными с нагревательными печами, роботами-манипуляторами и конвейерными системами. Когда цикл нагрева в печи завершается, сигнал поступает на привод двери и одновременно подготавливает лифт ванны к приему новой корзины.

Автоматика контролирует время переноса детали с точностью до доли секунды, исключая опасное остывание металла на воздухе. Все параметры среды, включая температуру и уровень жидкости, записываются в базу данных и привязываются к серийному номеру каждой партии деталей.

Для перемещения заготовок между позициями используют подвесные пути или каретки, которые двигаются по заданному алгоритму без участия человека. Ванны оснащают автоматическими затворами и системами долива, и они работают синхронно с движением транспортных модулей. Если на одном из участков линии произойдет сбой, вся цепочка переходит в режим ожидания или выполняет аварийную программу спасения садки.
