Поверхностная закалка

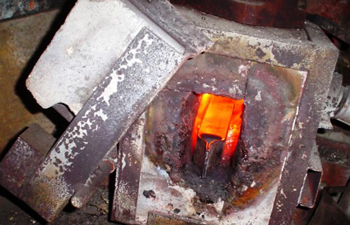

Толщина закаленной корки при локальном термическом воздействии обычно составляет от 1.5 до 5 мм, но современные установки позволяют доводить этот параметр до 10 мм. Конкретный выбор глубины определяют условия будущей работы детали и предполагаемая величина абразивного износа. Если изделие будет испытывать высокие контактные давления, выбирают более глубокий прогрев для исключения эффекта продавливания твердого слоя в мягкую основу.

Для защиты от обычного трения скольжения без сильных ударных импульсов создают слой толщиной около 2 мм. Точное регулирование времени воздействия теплового источника обеспечивает получение заданных параметров с погрешностью в несколько десятых долей миллиметра.

Когда слой создают слишком тонким, возникает опасность его отслоения под нагрузкой из-за резкой границы между фазами. Избыточная глубина упрочнения часто приводит к потере вязкости всей детали, поэтому мастера строго соблюдают технологические карты для каждой марки стали. Перед началом процесса обязательно рассчитывают припуск на последующее шлифование, так как часть закаленного металла снимут при финишной доводке размеров. Окончательную толщину зоны трансформации проверяют на контрольных образцах-свидетелях через мощные линзы микроскопов.

Сохранение исходных свойств внутреннего объема металла обеспечивает детали высокую ударную вязкость и способность сопротивляться излому при резких механических нагрузках. Когда твердой становится только внешняя «оболочка», она принимает на себя основной износ, а мягкая сердцевина работает как надежный амортизатор.

Подобное сочетание характеристик позволяет валам и осям выдерживать значительные изгибающие и крутящие моменты без образования фатальных трещин. Если бы заготовку закалили насквозь, она стала бы хрупкой подобно стеклу и лопнула бы при первом же сильном ударе. Метод поверхностного упрочнения создает так называемый эффект брони, где высокая твердость совмещается с конструкционной гибкостью.

Внутренние слои металла после такой обработки сохраняют структуру феррита и перлита, которые обладают отличной пластичностью. Это предотвращает внезапное разрушение механизмов при случайных перегрузках или заклинивании узлов. При использовании такой технологии в сердцевине не возникают огромные закалочные напряжения, которые часто вызывают деформацию и коробление длинных изделий. Специалисты настраивают процесс так, чтобы тепло не проникало глубже расчетной отметки и не меняло физические свойства основного тела заготовки.

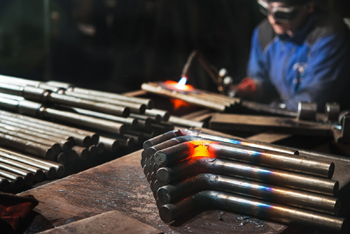

Метод нагрева открытым пламенем выбирают для обработки крупногабаритных изделий сложной формы, которые невозможно поместить в стандартную печь или индуктор. Газовые горелки позволяют точечно прогревать участки большой площади на массивных станинах станков, направляющих или огромных зубчатых колесах.

Технология отличается высокой мобильностью, так как оборудование для ее проведения можно легко перемещать по цеху к месту нахождения заготовки. Использование газовых смесей (ацетилен-кислород или пропан-кислород) обеспечивает быстрый подъем температуры в нужной зоне без нагрева всей остальной массы металла. Такой подход значительно снижает затраты на электроэнергию при работе с тяжелыми отливками весом в несколько тонн.

Газопламенное воздействие идеально подходит для упрочнения кромок и выступов на деталях с переменным сечением. Скорость охлаждения после прохода пламени регулируют с помощью водяных душей или сжатого воздуха, что позволяет настраивать твердость материала. При такой обработке на поверхности образуется меньше окалины по сравнению с обычным печным нагревом, поэтому припуски на шлифовку делают минимальными. Мастер может визуально контролировать процесс по цвету каления металла и оперативно менять интенсивность жара.

Использование лазерного луча позволяет концентрировать колоссальную энергию на площади в несколько квадратных миллиметров, что обеспечивает мгновенный нагрев металла. Лазерная технология отличается исключительной точностью, так как лучом управляет программный комплекс с погрешностью позиционирования до 0.01 мм.

В процессе такой обработки деталь практически не деформируется, потому что зона термического влияния остается предельно узкой и локальной. Это позволяет упрочнять готовые прецизионные изделия без риска нарушения их геометрических параметров и чистовой отделки. Охлаждение происходит естественным путем за счет отвода тепла в холодную массу заготовки, поэтому применение закалочных ванн часто не требуется.

Метод применяется при обработке режущих кромок медицинских инструментов, мелких шестерен часов и деталей точной электроники. Лазерный луч легко проникает в труднодоступные пазы и отверстия, где использование индукторов или пламени физически невозможно. Благодаря высокой скорости процесса на поверхности стали не успевают протекать процессы окисления, и металл сохраняет свой первоначальный блеск. Твердость слоя после лазерного воздействия часто превышает показатели классической закалки из-за формирования сверхмелкозернистой структуры.

Электронно-лучевая закалка основана на бомбардировке металла потоком разогнанных электронов внутри вакуумной камеры. Кинетическая энергия частиц при ударе о поверхность мгновенно превращается в тепловую, что вызывает разогрев тончайшего слоя стали до критических температур. Вакуумная среда полностью исключает появление нагара, окалины и обезуглероживание, поэтому поверхность остается идеально чистой и светлой.

Метод обеспечивает самую высокую плотность энергии среди всех способов термической обработки, что позволяет получать уникальные физические свойства материала. Охлаждение идет со скоростью тысячи градусов в секунду, что способствует образованию сверхтвердых фаз в структуре металла.

Такая технология незаменима при производстве компонентов авиационных двигателей и космических аппаратов, где требования к качеству поверхностей максимальны. Программное управление лучом позволяет создавать сложные рисунки упрочнения на плоских и криволинейных деталях за один проход. Отсутствие механического контакта и химических реакций в зоне нагрева гарантирует сохранение исходного химического состава сплава. После электронно-лучевого воздействия изделия не требуют дополнительной правки, так как объемный нагрев заготовки практически отсутствует.

Для качественной поверхностной закалки выбирают стали с содержанием углерода не менее 0.3%, так как меньшее количество этого элемента не обеспечит достаточную твердость мартенсита. Наилучшие результаты показывают среднеуглеродистые конструкционные марки типа стали 40, 45 и 50, которые после обработки набирают твердость до 55–60 HRC.

Легированные стали с добавлением хрома, никеля и марганца (например, 40Х или 40ХН) обладают лучшей прокаливаемостью и позволяют получать более однородный упрочненный слой. Присутствие легирующих компонентов также повышает сопротивляемость металла к образованию трещин во время быстрого охлаждения.

Для изготовления инструментов часто используют высокоуглеродистые стали У8 или У10, которые после локального нагрева приобретают исключительную режущую способность. Низкоуглеродистые стали (Ст3, сталь 10) плохо принимают такую обработку без предварительного химического насыщения поверхности углеродом.

Перед закалкой мастера изучают сертификат на металл, чтобы убедиться в отсутствии вредных примесей серы и фосфора, которые провоцируют хрупкость. Состояние заготовки также играет роль: нормализованный или улучшенный металл закаливается стабильнее, чем горячекатаный.

Термическое упрочнение внешних слоев металла значительно повышает предел усталости деталей, работающих в условиях циклических нагрузок и вибраций. В процессе закалки в поверхностном слое возникают мощные напряжения сжатия, которые препятствуют зарождению и развитию микротрещин. Когда вал вращается под нагрузкой, эти внутренние силы компенсируют внешние растягивающие напряжения, что защищает металл от разрушения.

Исследования показывают, что ресурс коленчатых валов и шпинделей после локальной закалки возрастает на 40–60% по сравнению с обычными деталями. Это позволяет делать механизмы более легкими и компактными без потери их общей эксплуатационной надежности.

Особое внимание уделяют зонам галтелей и переходам диаметров, где концентрация напряжений максимальна и где чаще всего начинаются поломки. Закалка этих участков создает надежный барьер для усталостного износа и продлевает срок службы всего узла в несколько раз. Метод позволяет использовать более дешевые стали для изготовления массивных деталей, достигая нужных характеристик за счет точного упрочнения рабочих шеек. При правильной настройке режима переходный слой между твердой коркой и вязким ядром имеет достаточную ширину для плавного гашения колебаний.

Главное отличие в том, что поверхностная закалка меняет структуру металла без изменения его исходного химического состава. Упрочнение достигается только за счет высокой скорости нагрева и охлаждения, которые превращают существующий углерод в мартенсит.

Химико-термические методы, такие как цементация или азотирование, предполагают диффузию новых элементов (углерода, азота, бора) в поверхностный слой из внешней среды. Этот процесс занимает гораздо больше времени и требует длительной выдержки деталей в специальных камерах при высоких температурах.

При цементации твердость слоя зависит от концентрации внедренного углерода, в то время как при закалке она определяется только исходной маркой стали. Азотирование обеспечивает высочайшую износостойкость и коррозионную стойкость, но создаваемый слой в несколько раз тоньше закаленного. Методы поверхностной закалки позволяют получать более глубокие упрочненные зоны, способные выдерживать значительные ударные нагрузки.

После завершения термического цикла большинство изделий требует финишного шлифования для восстановления идеальной геометрии и чистоты поверхностей. В процессе нагрева и быстрого охлаждения на металле может образоваться тонкий слой окалины или могут появиться микроскопические деформации в пределах 0.05–0.1 мм.

Шлифовка удаляет эти дефекты и обеспечивает необходимую шероховатость для работы детали в паре трения, но использование лазерной или электронно-лучевой закалки часто позволяет обойтись без механической доводки из-за отсутствия окисления и короблений. Если деталь имеет невысокие требования к точности, ее используют сразу после очистки от закалочных жидкостей.

Припуск на обработку закладывают еще на этапе проектирования, чтобы после удаления лишнего металла толщина закаленного слоя оставалась в пределах допуска. Важно проводить шлифование в мягких режимах с обильным охлаждением для исключения появления прижогов и «шлифовочных» трещин на твердой корке. Перегрев поверхности при финишной отделке может вызвать локальный отпуск и резкое снижение твердости металла. Для контроля размеров используют прецизионные микрометры и координатно-измерительные машины.

Для обработки венцов тяжелых колес диаметром более 1000 мм применяют способ последовательного нагрева каждого отдельного зуба. Специальный инструмент обходит профиль впадины или вершины, создавая закаленный слой только в зонах непосредственного контакта шестерен.

Подобный метод исключает деформацию всего диска и сохраняет высокую точность зацепления, которая была достигнута при нарезке зубьев. Процесс ведут с использованием автоматических систем перемещения горелки или индуктора по заданной траектории. Глубина упрочнения на рабочих поверхностях обычно составляет 3–5 мм, что обеспечивает надежную защиту от выкрашивания и износа металла.

Важный этап — закалка корня зуба, так как именно здесь возникают максимальные изгибающие напряжения при передаче крутящего момента. Если не упрочнить основание, зуб может обломиться под нагрузкой из-за усталости материала. Специалисты контролируют равномерность нагрева обеих сторон зуба для исключения его перекоса и нарушения пятна контакта в передаче. Охлаждение проводят сразу за зоной нагрева с помощью встроенных в оснастку сопел для подачи воды или масла. После завершения круга шестерня проходит стадию низкого отпуска для снятия внутренних напряжений без потери твердости.

Для контроля результатов поверхностной обработки используют методы неразрушающего контроля и твердомеры с минимальной нагрузкой. Классический замер по Роквеллу может продавить тонкую корку и дать ложные показания из-за влияния мягкой сердцевины. В таких случаях применяют микротвердомеры по Виккерсу, где алмазная пирамидка оставляет след глубиной всего в несколько микрон.

Подобные приборы позволяют точно определить твердость на самой поверхности и построить график ее изменения по глубине слоя. Для оперативной проверки в цехе используют портативные динамические или ультразвуковые твердомеры, которые не оставляют видимых следов на зеркале детали.

Для более детального анализа в условиях лаборатории часто изготавливают темплеты — срезы заготовок, которые шлифуют и подвергают травлению. На протравленном шлифе граница закаленной зоны становится четко видимой невооруженным глазом или под небольшим увеличением. Специалисты замеряют реальную толщину слоя и оценивают микроструктуру металла на наличие нежелательных включений. Такой контроль проводят для каждой сотой или тысячной детали в партии для подтверждения стабильности технологического процесса.

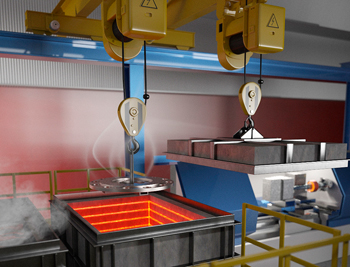

Неправильный выбор скорости отвода тепла часто становится причиной появления поверхностных трещин или возникновения зон с недостаточной твердостью. Слишком резкое охлаждение в холодной воде вызывает колоссальные термические напряжения, которые разрывают хрупкий мартенсит сразу после его образования. Такие трещины могут быть невидимы глазу, но они быстро растут под нагрузкой и приводят к разрушению детали в процессе эксплуатации.

Для обнаружения подобных скрытых дефектов используют методы магнитопорошковой или цветной дефектоскопии. Применение подогретого масла или полимерных растворов помогает снизить риск брака и обеспечить более мягкое протекание фазовых превращений.

Другим дефектом выступает появление «мягких пятен» (недокала), когда из-за образования паровой рубашки жидкость не касается металла в отдельных точках. Это ведет к сохранению исходной мягкой структуры на рабочих поверхностях, что провоцирует быстрый износ и задиры. Чтобы этого избежать, в закалочных баках настраивают интенсивную циркуляцию среды и перемешивание. Неравномерное охлаждение асимметричных деталей вызывает их сильное коробление, которое часто невозможно исправить последующей правкой.

Применение локального упрочнения для массивных деталей длиной в несколько метров обходится значительно дешевле, чем их полная термическая обработка в печах. Экономия достигается за счет резкого снижения расхода электроэнергии или газа, так как нагреву подвергается лишь малая часть объема металла. Также сокращаются затраты на логистику и такелаж, поскольку установки для поверхностной закалки можно располагать непосредственно в линиях механической обработки.

Время процесса сокращается в десятки раз, что позволяет выпускать готовую продукцию гораздо быстрее. Поверхностная закалка исключает необходимость использования дорогих высоколегированных сталей, так как нужная износостойкость достигается на простых углеродистых марках.

Снижение риска коробления длинных валов избавляет предприятие от трудоемких операций по их выправлению на мощных прессах. Минимальное образование окалины уменьшает потери металла и экономит ресурс шлифовальных кругов при финишной отделке. Инвестиции в современное оборудование для лазерной или индукционной обработки быстро окупаются за счет высокой производительности и качества.
