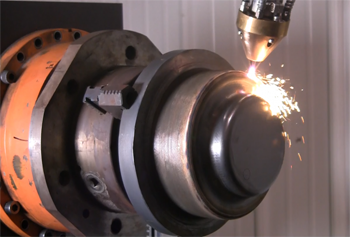

Лазерное термоупрочнение

Лазерный луч обеспечивает создание твердого слоя на глубину от 0.1 до 1.5 мм при стандартных режимах обработки. Когда используют мощные волоконные установки, этот предел увеличивают до 3.0 мм. Подобный диапазон идеально подходит для прецизионных деталей, где недопустимо глубокое прокаливание сердцевины заготовки.

Традиционная закалка токами высокой частоты проникает на 5.0–10.0 мм, что часто вызывает деформацию тонкостенных объектов. Сфокусированная энергия концентрирует жар в узком пятне, поэтому металл в глубине изделия сохраняет свою исходную пластичность и вязкость. Мастер настраивает фокусное расстояние для регулировки ширины зоны термического влияния в зависимости от габаритов и формы изделия.

Когда проводят расчет режимов, учитывают теплопроводность материала и его отражательную способность. Сталь 45 или 40Х прогревают быстро, потому что они имеют оптимальную структуру для поглощения световой энергии. Для легированных сплавов время контакта луча с поверхностью увеличивают на 20-30%. Точность глубины упрочнения контролируют путем замера микротвердости на поперечных срезах тестовых образцов. Стабильность подобного параметра гарантирует отсутствие отслоений твердой корки при эксплуатации в условиях интенсивного трения.

Процесс термического упрочнения световым лучом протекает без образования обильной окалины и нагара на зеркале детали. Поверхность металла сохраняет первоначальный микрорельеф, поэтому параметр шероховатости Ra увеличивается лишь незначительно.

После обработки лазером чистота поверхности остается в пределах 80–90% от исходного значения, что позволяет во многих случаях полностью исключить последующее шлифование. Этот эффект объясняется высокой скоростью нагрева и охлаждения, при которых атомы металла не успевают вступить в активную реакцию с кислородом воздуха. Световая энергия действует мгновенно, поэтому на заготовке не появляются глубокие каверны и рыхлые слои окислов.

Если деталь имела зеркальную полировку, после прохода луча на ней может появиться легкий матовый оттенок. Для восстановления блеска достаточно провести легкую доводку мягкими кругами или пастами. Отсутствие термических потяжек и микронных короблений гарантирует сохранение геометрической точности посадочных мест подшипников и валов. Технология избавляет производство от трудоемких операций по очистке изделий в дробеметных камерах или кислотных ваннах.

Высокая избирательность лазерного луча позволяет проводить закалку строго в зонах максимального износа без нагрева остального тела детали. Мастер программирует траекторию движения оптической головки так, чтобы энергия воздействовала только на рабочие поверхности зубьев или режущие кромки инструмента.

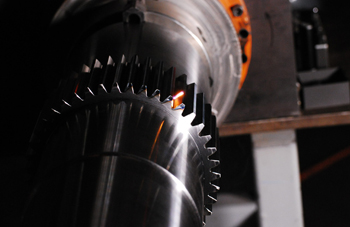

Соседние участки металла в этом случае остаются холодными, что предотвращает их структурное ослабление и потерю точности шага зацепления. Селективность незаменима при производстве зубчатых колес сложного профиля, где малейший перекос из-за нагрева ведет к повышенному шуму и вибрации. Упрочнение только «контактных пятен» сохраняет высокую ударную вязкость основы изделия.

При обработке длинных режущих ножей или кромок гильотин лазер проходит вдоль лезвия со скоростью 5–15 мм/сек. Твердость в этой зоне достигает 62–65 HRC, при этом само полотно ножа не выгибается дугой. Точечное воздействие исключает возникновение масштабных внутренних напряжений, которые характерны для объемной печной закалки. Когда на детали требуется создать несколько изолированных островков твердости, лазер выполняет эту задачу за один цикл без смены оснастки.

Чистый полированный металл работает как зеркало и отражает до 80–90% лазерного излучения, что сильно снижает эффективность нагрева. Чтобы повысить коэффициент поглощения энергии, на поверхность заготовки наносят специальные составы серого или черного цвета. Чаще всего используют графитовые спреи, растворы фосфатов или тонкие слои оксидов, которые делают металл «темным» для луча.

Такая подготовка позволяет использовать лазеры меньшей мощности и сокращает время термического цикла в 2 или 3 раза. Покрытие должно ложиться равномерным слоем без пропусков, чтобы исключить появление мягких пятен (недокала) на упрочненной поверхности. Толщина поглощающего слоя обычно не превышает 10–20 мкм, поэтому он не мешает точному позиционированию луча.

После процесса остатки состава легко удаляют ветошью или смывают водой под давлением. Применение «чернителей» особенно актуально для обработки сталей с высоким содержанием хрома и алюминиевых сплавов. Когда энергия поглощается металлом полностью, градиент температур по глубине слоя получается более стабильным. Специалисты подбирают тип покрытия исходя из длины волны конкретного лазерного источника для достижения максимального КПД.

Для закалки широких поверхностей лазерный луч перемещают последовательными параллельными рядами с небольшим нахлестом. Мастер настраивает величину перекрытия дорожек в диапазоне 10-30% от ширины пятна нагрева.

Такой метод обеспечивает отсутствие «сырых» зон между проходами и гарантирует непрерывность упрочненного слоя на всей площади детали. Но в зоне перекрытия неизбежно происходит повторный нагрев уже закаленного металла, что может вызвать его локальный отпуск и снижение твердости. Чтобы минимизировать эффект, используют специальные алгоритмы движения луча и оптимальные интервалы между проходами.

Современные сканирующие системы позволяют разворачивать луч в широкую полосу или использовать высокочастотные колебания (вобблинг). Такой подход создает более равномерное температурное поле и снижает количество стыков между дорожками. Если требования к однородности твердости экстремально высоки, применяют шахматный порядок обработки или спиральные траектории. Контроль температуры в зоне шва выполняют с помощью пирометров, которые корректируют мощность лазера в режиме реального времени.

Минимальный уровень деформаций достигается за счет предельно малого объема нагреваемого металла по отношению к общей массе заготовки. Когда лазер проходит по поверхности, жар не успевает распространиться вглубь изделия, поэтому основной массив стали остается холодным. Холодная сердцевина работает как жесткий каркас, который удерживает геометрию детали и препятствует ее изгибу.

Скорость отвода тепла вглубь материала настолько высока, что термические напряжения просто не успевают накопиться в критических масштабах. Эта особенность позволяет обрабатывать тонкие валы, длинные линейки и ажурные конструкции без последующей правки на прессах.

В отличие от закалки в масле или воде здесь отсутствует эффект резкого охлаждения всей поверхности сразу, который вызывает «скручивание» металла. Лазерная технология обеспечивает симметрию внутренних сил упругости, если мастер правильно выбрал последовательность проходов луча. Оборудование позволяет упрочнять детали в окончательном размере, исключая припуски на исправление поводки. Точность соблюдения линейных размеров после лазерного воздействия составляет несколько микрон на метр длины.

Обработка чугунных изделий лазером позволяет получить на поверхности сверхтвердую структуру ледебурита или мартенсита, что радикально повышает ресурс пар трения. Особенность чугуна заключается в наличии включений графита, который плавится при более низких температурах, чем стальная основа.

Лазерный луч должен действовать очень быстро, чтобы расплавить только тонкую пленку металла без выгорания углерода. После мгновенного остывания образуется «белый чугун», который обладает колоссальной сопротивляемостью к абразивному износу и задирам. Этот метод идеально подходит для упрочнения направляющих станин, гильз цилиндров и кулачковых валов.

Мастер строго контролирует плотность энергии, так как избыточный нагрев может привести к появлению пор и рыхлот в зоне обработки. Твердость упрочненного слоя на сером чугуне достигает 50–55 HRC, что в 3 раза выше исходных значений материала. При работе с высокопрочным чугуном с шаровидным графитом удается избежать хрупкости кромок за счет локальности воздействия. Лазерная технология позволяет отказаться от установки дорогих стальных вставок в чугунные корпуса машин.

Для задач упрочнения металлов наиболее эффективно зарекомендовали себя волоконные и диодные лазеры высокой мощности.

Волоконные установки имеют длину волны около 1070 нм, которая хорошо поглощается сталью и чугуном даже без специальных покрытий. Они отличаются компактностью, высокой надежностью и возможностью передачи луча через гибкое оптоволокно на большие расстояния. Такая мобильность позволяет монтировать лазерные головки на многоосевые роботы для обработки деталей любой сложности в объеме. КПД таких систем достигает 30–40%, что делает их самыми экономичными среди всех типов излучателей.

Диодные лазеры обеспечивают прямоугольную или линейную форму пятна нагрева, что идеально для закалки плоских поверхностей и широких дорожек. Равномерное распределение энергии внутри пятна исключает перегрев центральной части зоны контакта. Старые CO2 лазеры с длиной волны 10.6 мкм сегодня используют реже из-за их громоздкости и плохой фокусировки на металле. Современное производство выбирает волоконную технику за простоту автоматизации и низкие расходы на техническое обслуживание.

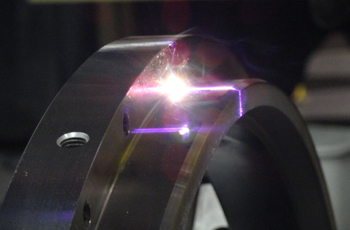

Титановые сплавы отлично поддаются лазерному упрочнению, приобретая высокую твердость и стойкость к окислению при высоких температурах. В процессе обработки в поверхностном слое титана образуются твердые фазы, которые защищают металл от схватывания в узлах трения. Процесс ведут строго в среде чистого аргона, так как раскаленный титан мгновенно поглощает азот и кислород, становясь хрупким.

Лазерная технология позволяет упрочнять лопатки турбин, детали насосов и компоненты авиационных шасси без изменения их весовых характеристик. Твердость поверхности после прохода луча возрастает на 30–50% при сохранении прочности сердцевины.

Для алюминиевых сплавов закалка лазером сложнее из-за высокой теплопроводности и низкого поглощения света этим металлом. Требуются установки с экстремально высокой мощностью и применение специальных абсорбирующих покрытий. Нагрев ведут на грани плавления для растворения упрочняющих фаз с последующим мгновенным самоохлаждением. Метод используют для локального упрочнения поршней двигателей и элементов гидравлической аппаратуры.

Для обеспечения стабильного качества закалки применяют скоростные инфракрасные пирометры и тепловизионные камеры, интегрированные в оптическую головку станка. Датчики считывают интенсивность теплового излучения непосредственно из точки контакта луча с металлом с частотой до 1000 замеров в секунду.

Электроника мгновенно сравнивает реальную температуру с заданным значением в технологической карте. Если поверхность остывает или перегревается, система обратной связи меняет мощность генератора или скорость движения робота. Подобный контроль гарантирует достижение температуры аустенитизации во всех точках траектории независимо от изменения толщины детали.

Пирометры настраивают на определенную длину волны для исключения помех от самого лазерного излучения. Специалисты выставляют «коридор» допустимых температур, выход за границы которого считается браком. Данные о тепловом режиме каждой обработанной детали сохраняются в цифровом архиве для последующего анализа и прослеживаемости качества. Автоматическое регулирование мощности позволяет закаливать острые углы и кромки без риска их оплавления.

Лазерная закалка в большинстве случаев основана на принципе самоохлаждения, когда тепло мгновенно уходит из зоны нагрева в холодный массив заготовки. Скорость падения температуры при таком способе достигает 1000–5000℃/сек, что вполне достаточно для образования твердого мартенсита.

Такой метод исключает использование громоздких ванн, насосов и систем фильтрации жидкостей. Отсутствие внешних охладителей делает процесс чистым и позволяет встраивать лазерные посты непосредственно в механические цеха. Самоохлаждение идеально работает на деталях с толщиной стенки более 5–10 мм, которые обладают достаточной теплоемкостью.

При обработке тонких пластин или мелких изделий естественного теплоотвода может быть недостаточно для быстрой фиксации структуры. В таких случаях применяют обдув зоны обработки сжатым воздухом или инертным газом под давлением до 0.5 МПа. Газовый поток не только ускоряет остывание, но и защищает линзы оптики от брызг металла и пыли. Использование водяного тумана или водяных душей требуется крайне редко, в основном для сталей с очень низкой прокаливаемостью.

Для обработки внутренних поверхностей используют специальные компактные головки со встроенными зеркалами или призменными системами. Лазерный луч направляют внутрь отверстия, где он отражается под нужным углом и воздействует на стенки цилиндра или втулки.

Технология позволяет упрочнять гильзы двигателей, посадочные места в корпусах редукторов и каналы стволов без их демонтажа. Процесс ведут методом кругового сканирования или винтового движения головки вдоль оси полости. Точность позиционирования луча внутри закрытого объема контролируют с помощью эндоскопических видеокамер и лазерных дальномеров.

Сложность метода заключается в необходимости защиты оптики от перегрева внутри стесненного пространства, что решают через интенсивный обдув воздухом. Глубина упрочнения внутренних стенок составляет те же 0.5–1.5 мм, что и для наружных плоскостей. Лазерная обработка отверстий значительно превосходит азотирование по скорости и дешевле хромирования по себестоимости. После такой закалки отверстия сохраняют свою цилиндричность и не требуют повторной расточки.

Применение лазерной технологии повышает износостойкость рабочих поверхностей в 3–5 раз по сравнению с деталями в сыром или улучшенном состоянии. Срок службы зубчатых передач, валов и направляющих возрастает благодаря формированию сверхтвердого слоя с благоприятными напряжениями сжатия.

Усталостная прочность металла увеличивается на 30–40%, что значительно снижает риск внезапных поломок при пиковых нагрузках. На практике это означает сокращение частоты плановых ремонтов оборудования и уменьшение затрат на закупку запасных частей. Лазерная закалка окупается уже в первый год эксплуатации за счет повышения коэффициента готовности техники.

Для режущего инструмента и штамповой оснастки прирост ресурса может достигать 200-300% — в зависимости от материала заготовок. Инструмент реже требует переточки, что сохраняет его геометрию и точность обработки металла. Сопротивляемость коррозии также улучшается из-за уплотнения структуры поверхностного слоя и закрытия микропор.
