Нормализация металла

Главное различие этих технологий заключается в скорости и способе охлаждения раскаленных заготовок. При отжиге детали оставляют в выключенной печи, поэтому они остывают крайне медленно вместе с футеровкой камеры в течение многих часов.

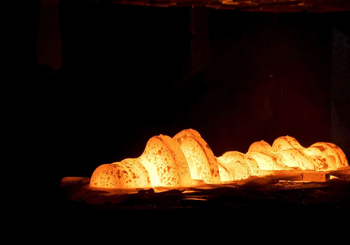

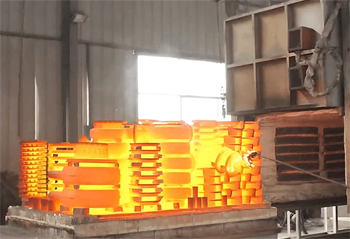

Нормализация предполагает извлечение изделий из нагревательного устройства и их размещение на спокойном воздухе при комнатной температуре. Более быстрый отвод тепла обеспечивает получение мелкозернистой структуры, которая делает сталь тверже и прочнее по сравнению с полностью отожженным состоянием. Этот метод позволяет достичь высокой однородности металла за меньший срок.

Для среднеуглеродистых сталей такая процедура считается оптимальной базой перед нарезкой резьбы или фрезерованием пазов. Равномерное распределение перлита в объеме исключает появление задиров и выкрашивание кромок при контакте с режущим инструментом. Когда проводят обычный отжиг, металл часто становится слишком вязким, из-за чего стружка начинает налипать на фрезы. Нормализованная сталь лишена подобного недостатка, а ее поверхность после механического воздействия приобретает более высокую чистоту и блеск.

Процесс резания вязких и мягких сталей часто сопровождается образованием длинной сливной стружки, которая царапает деталь и забивает рабочую зону станка. Нормализация переводит ферритно-перлитную смесь в более дисперсное состояние, когда зерна цементита становятся мелкими и распределяются равномерно.

После такой трансформации металл приобретает умеренную твердость, которая способствует легкому скалыванию стружки в процессе точения или сверления. Инструмент заходит в заготовку более плавно, нагрев режущей кромки снижается, а срок службы дорогостоящих фрез возрастает на 20-30%. Полученная поверхность имеет низкий параметр шероховатости и не требует долгого шлифования.

Для легированных сплавов нормализацию часто сочетают с высоким отпуском для достижения идеального баланса механических свойств. Процедура полностью устраняет неоднородность структуры, которая возникает из-за температурных перепадов во время предыдущих стадий производства. Если в массе металла отсутствуют твердые включения и мягкие зоны, точность размеров детали остается стабильной по всей длине прохода.

В процессе горячей деформации под молотом или прессом зерна стали сильно вытягиваются и приобретают неоднородный размер. Внутри металла возникают колоссальные внутренние напряжения, которые могут привести к самопроизвольному растрескиванию детали при хранении.

Нормализация запускает полную рекристаллизацию аустенита, когда старые деформированные кристаллы разрушаются и замещаются новыми мелкими зернами. Подобный переход делает структуру заготовки равновесной и стабильной во всех направлениях. Если пропустить этот этап, то при последующей финишной закалке деталь неизбежно поведет дугой или она покроется сеткой глубоких трещин.

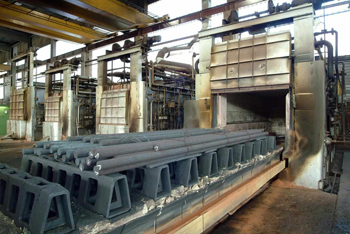

Крупные поковки выдерживают в печи при температурах +850-950℃ для глубокого прогрева всего сечения. Время пребывания под жаром рассчитывают исходя из толщины металла, когда на каждые 10 мм отводят не менее 20 минут. Охлаждение на воздухе исключает возникновение резких температурных градиентов между поверхностью и сердцевиной, что сохраняет целостность массивных изделий. После обработки заготовка становится пластичной и надежной, а риск внезапного хрупкого разрушения падает до минимума.

Размер зерна в металле напрямую определяет его способность сопротивляться ударным нагрузкам и усталостному разрушению. Крупнозернистая сталь обладает низкой вязкостью, поэтому легко ломается при резких толчках или в условиях сильных вибраций. Нормализация измельчает кристаллы, что создает большее количество границ между ними, которые блокируют развитие микротрещин.

Когда зерно становится мелким, предел текучести материала растет, а его надежность в составе сложных механизмов значительно увеличивается. Мелкозернистая структура также обеспечивает более высокую чистоту зеркала детали при финишном полировании или гальваническом покрытии.

Контроль этого параметра проводят в лабораториях через изучение протравленных шлифов под мощными микроскопами. Мастер сравнивает полученную картину с эталонными шкалами государственного стандарта для подтверждения класса точности обработки. Если рекристаллизация прошла не полностью, на снимках будут видны остатки старых крупных фаз, что свидетельствует о нарушении режима выдержки. Правильно нормализованный металл имеет однородный серый излом без блестящих чешуек, которые характерны для перегретой стали.

В сталях с содержанием углерода более 0.8% после медленного охлаждения часто образуется сплошная хрупкая оболочка из карбидов по границам зерен. Этот дефект называют цементитной сеткой, и он делает инструмент крайне чувствительным к ударам и сколам.

В процессе нормализации заготовку нагревают до температур, при которых избыточный углерод полностью растворяется в аустените. Быстрый перенос детали из печи на воздух не дает углероду снова собраться в жесткую сетку, фиксируя его в виде мелких разрозненных включений. В результате хрупкость металла исчезает, а его общая вязкость возрастает при сохранении высокой твердости.

Такая подготовка обязательна для изготовления ножей, фрез и других режущих инструментов из марок У10 или У12. Когда цементит распределяется равномерно, режущая кромка становится более стойкой и долго не тупится при контакте с твердыми материалами. Если не разрушить сетку вовремя, деталь лопнет в момент финишной закалки в масле из-за огромных напряжений на границах кристаллов.

Сварка вызывает локальный перегрев металла, что приводит к росту зерна в зоне термического влияния и появлению участков с разной твердостью. Вокруг шва концентрируются остаточные напряжения, которые могут вызвать деформацию всей рамы или балки уже после начала использования.

Нормализация всего узла целиком выравнивает структуру основного металла и наплавленного валика, превращая соединение в монолит. В процессе нагрева в печи все неоднородности сглаживаются, а механические свойства шва становятся идентичными характеристикам соединяемых листов. Это исключает риск появления трещин вдоль линии сварки под действием динамических нагрузок.

Для крупногабаритных конструкций используют специальные проходные печи или временные термокамеры с газовым нагревом. После остывания на воздухе металл избавляется от хрупкости, которую часто провоцирует быстрая кристаллизация сварочной ванны. Процедура также улучшает коррозионную стойкость стыков, так как убирает химическую микронеоднородность сплава. Когда сталь проходит нормализацию, она лучше переносит последующую гибку или правку на прессах без угрозы разрыва.

Нагрев стали в воздушной атмосфере печи неизбежно ведет к окислению железа и образованию на поверхности твердой корки — окалины. Этот слой увеличивает припуски на последующую обработку и может вызвать затупление инструмента при первом контакте.

Чтобы минимизировать эффект, применяют печи с защитной атмосферой из азота или инертных газов, которые вытесняют кислород из камеры. В таких условиях поверхность остается чистой и светлой даже после длительной выдержки при температурах около +900℃. Если использование газа невозможно, детали покрывают специальными защитными красками или пастами, которые блокируют доступ воздуха к металлу.

Также практикуют проведение нормализации в вакуумных печах, где процесс окисления исключается физически из-за отсутствия среды. После завершения цикла и остывания изделия сохраняют свой первоначальный вид и не требуют пескоструйной очистки. Мастер подбирает способ защиты исходя из стоимости заготовки и требований к чистоте финишных размеров. Когда работают с простым строительным прокатом, небольшое количество окалины допускается, так как ее легко удаляют в дробеметных установках.

Состояние атмосферы в цехе может незначительно менять теплофизические свойства среды, в которой остывают нагретые заготовки. Повышенная влажность воздуха ускоряет отвод тепла от поверхности металла, что иногда приводит к получению более высокой твердости, чем планировал технолог. В зимнее время при наличии сильных сквозняков скорость падения температуры также возрастает, поэтому существует риск частичного подкаливания тонких кромок.

Специалисты стараются размещать детали в специальных боксах или на стеллажах, где отсутствует прямое движение воздушных потоков от вентиляторов или открытых ворот. Стабильный климат в помещении гарантирует повторяемость результатов для всей партии продукции.

Для ответственных деталей применяют вентиляторные установки с регулируемой мощностью обдува, что позволяет имитировать условия «идеального воздуха». Датчики фиксируют температуру среды и корректируют скорость вращения лопастей для поддержания расчетной кривой остывания. Если воздух слишком холодный и влажный, тонкие стальные листы могут приобрести волнистость из-за неравномерного сжатия. Контроль влажности особенно важен при работе с легированными сталями, которые чувствительны к малейшим изменениям темпа охлаждения.

Литейные дефекты в виде крупного зерна, неоднородности состава или внутренних напряжений часто делают заготовку непригодной для использования. Нормализация позволяет исправить подобные недочеты путем полного перестроения структуры металла при нагреве.

В процессе перекристаллизации происходит дробление крупных дендритных кристаллов, которые образовались при медленном застывании металла в форме. Металл становится более плотным и однородным, а его механические свойства выравниваются по всему объему отливки. Этот метод дает возможность вернуть в строй детали, которые иначе пришлось бы отправлять на переплавку.

Для стальных отливок процедура также помогает выявить скрытые газовые поры и раковины, которые становятся заметнее после удаления литейной корки. Если деталь имеет сложную форму с тонкими перегородками, нормализация снимает напряжения, возникшие при неравномерном охлаждении в песке. После термического вмешательства чугун или сталь легче поддаются сверлению и расточке, так как исчезают зоны повышенной твердости. Процесс возвращает материалу его паспортные характеристики и позволяет гарантировать долговечность готового изделия.

Термическая подготовка структуры перед окончательным упрочнением — стандарт качества при производстве высоконагруженных деталей. Нормализация обеспечивает формирование мелкодисперсного перлита, который при последующем нагреве под закалку быстрее и полнее переходит в аустенит. Это позволяет сократить время выдержки перед охлаждением в масле, что уменьшает риск роста зерна и обезуглероживания поверхности.

Когда сталь прошла предварительную стадию, мартенсит получается более мелким и прочным, а вероятность появления закалочных трещин падает до нуля. Подобная двухступенчатая схема обработки называется улучшением металла и применяется для всех критически важных узлов машин.

Если деталь имеет значительный объем механической обработки, нормализацию проводят между черновой и чистовой стадиями. Процесс снимает напряжения от работы резцов, что исключает коробление изделия при финишном термическом воздействии. После нормализации заготовка имеет стабильные размеры, поэтому припуски на окончательную доводку можно делать минимальными.

Несоблюдение температурного интервала или времени выдержки часто приводит к появлению неисправимого брака в структуре металла. Слишком высокая температура нагрева вызывает пережог, когда границы зерен начинают плавиться и активно поглощать кислород, делая сталь абсолютно хрупкой. Если же прогрев был недостаточным, в объеме сохраняются участки старой структуры, что ведет к пятнистой твердости и перекосам при обработке.

Спешка во время охлаждения, например, при попадании под дождь или сильный сквозняк, может вызвать образование мартенсита в легированных сталях. В этом случае деталь станет слишком твердой и может лопнуть при попытке ее выпрямления или фрезерования.

Неравномерное размещение деталей в садке печи также провоцирует брак, так как заготовки в центре прогреваются медленнее края. Специалисты контролируют плотность загрузки камерных печей для обеспечения свободной циркуляции горячего воздуха вокруг каждого изделия. Когда обнаруживают отклонения по твердости после процесса, проводят микроструктурный анализ для поиска причин сбоя. Большинство дефектов, кроме пережога, поддаются исправлению путем повторного проведения цикла с корректировкой параметров, но лишние температурные циклы увеличивают слой окалины и снижают точность размеров заготовок.

Для сплавов с добавлением хрома, никеля или марганца нормализация часто становится альтернативой закалке с высоким отпуском. Легирующие элементы повышают устойчивость аустенита, поэтому при охлаждении на воздухе в структуре образуется не грубый перлит, а более прочный сорбит или бейнит.

Это наделяет детали высокой конструкционной прочностью и отличной сопротивляемостью вибрациям без проведения сложных процедур в масляных ваннах. После нормализации легированная сталь приобретает однородность свойств, что крайне важно для длинных валов и осей спецтехники. Поверхность таких изделий меньше склонна к появлению задиров при работе в парах трения.

Применение метода позволяет экономить на дорогостоящих закалочных жидкостях и упрощает процесс очистки деталей после термического цеха. Однако мастер должен учитывать склонность некоторых марок к наклепу и вовремя проводить промежуточный отпуск для снятия напряжений. Нормализация легированных сталей часто используется как финишная операция для деталей, не требующих экстремальной твердости, но работающих под нагрузкой. Процесс обеспечивает стабильность кристаллической решетки и предотвращает старение металла при длительной эксплуатации.
