Сорбитизация

Получение структуры сорбита через классическую закалку и отпуск требует выполнения двух независимых циклов нагрева и охлаждения в разных печах. Сорбитизация же позволяет достичь аналогичного результата за одну технологическую операцию, когда распад аустенита происходит непосредственно при первичном охлаждении.

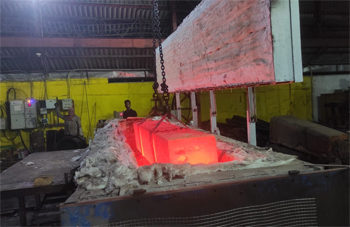

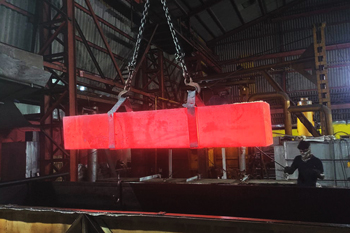

Металл доводят до температуры выше критических точек, после чего его остужают с определенной скоростью в специальной среде. Такой метод исключает риск появления закалочных трещин, потому что в структуре не образуется хрупкий и напряженный мартенсит. При сорбитизации сталь сразу приобретает высокую вязкость и прочность, которые характерны для улучшенного состояния материала.

Экономическая выгода технологии проявляется при обработке больших партий массивных деталей, так как повторный прогрев тяжелых заготовок требует огромных ресурсов. Структура сорбита, которую получают прямым путем, отличается высокой степенью однородности по всему сечению изделия. В случае закалки с отпуском часто наблюдается разница в твердости между поверхностью и сердцевиной из-за ограниченной прокаливаемости стали. Сорбитизация гарантирует стабильность механических свойств даже в центральных слоях валов или осей большого диаметра.

Поверхности катания и реборды крановых колес испытывают колоссальные контактные давления и постоянное трение при движении по рельсам. Сорбитизация создает в верхнем слое металла мелкодисперсную структуру, которая эффективно сопротивляется смятию и образованию вмятин.

Твердость обработанного обода достигает 300–350 единиц по Бринеллю, что позволяет выдерживать вес многотонных конструкций без деформации. Если использовать колеса без такой подготовки, на металле быстро появятся сколы и зоны выкрашивания из-за усталости материала. Процесс упрочнения продлевает срок службы ходовой части крана в 2-3 раза, снижая частоту вынужденных простоев техники для ремонта. Внутренняя часть колеса при этом сохраняет вязкость для гашения ударных импульсов.

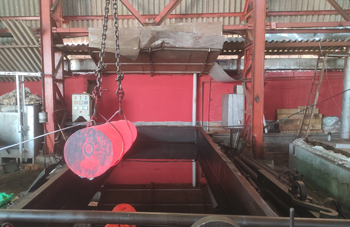

Технология сорбитизации крановых колес часто предполагает вращение детали в процессе охлаждения для обеспечения симметрии свойств. Водяной туман или сжатый воздух подают на обод равномерно, что исключает появление зон с разной твердостью и предотвращает биение. Когда металл проходит через такую обработку, его сопротивление абразивному износу возрастает на 40-50%. Это особенно важно для предприятий металлургической отрасли, где оборудование работает в условиях высоких температур и запыленности.

Упрочнение верхней части рельса методом сорбитизации направлено на борьбу с волнообразным износом и боковым истиранием в кривых участках пути. Охлаждение головки проводят сразу после выхода горячего профиля из валков прокатного стана с помощью мощных воздушных душей. Это позволяет сформировать твердый и износостойкий слой на глубине до 15 мм, который принимает на себя основную нагрузку от колес поездов.

Сорбитная структура обладает высокой сопротивляемостью к образованию дефектов контактно-усталостного характера, таких как поперечные трещины или выкрашивания. В результате рельсы служат дольше, а риск внезапного излома пути под составом падает до минимальных значений. Металл подошвы и шейки рельса при этом остается мягким, что обеспечивает необходимую гибкость всей линии.

Применение этой технологии позволяет увеличить пропускную способность дорог, так как интервалы между плановыми заменами полотна значительно возрастают. Сорбитизированный металл лучше переносит динамические удары при проезде стыков и стрелочных переводов в зимнее время. Высокая вязкость структуры предотвращает хрупкое разрушение стали при температурах до -50℃. Однородность свойств на всей длине плети исключает появление локальных «слабых мест», где износ мог бы идти быстрее.

Темп падения температуры в интервале от +800℃ до +500℃ — главный рычаг управления конечными свойствами стали. Если отводить тепло слишком медленно, аустенит распадается на грубый перлит, который имеет низкую твердость и быстро изнашивается. При чрезмерно быстром охлаждении в воде возникает риск появления хрупкого мартенсита, который может вызвать трещины в заготовке.

Сорбитизация требует «золотой середины», когда скорость составляет от 10 до 100 градусов в секунду в зависимости от марки металла. Специалисты настраивают давление воздуха в форсунках или концентрацию полимерного раствора для точного попадания в нужный структурный диапазон. Правильный выбор режима гарантирует получение мелкодисперсной смеси, где пластины цементита имеют минимальный размер.

На скорость охлаждения также влияют габариты детали, так как массивные изделия остывают дольше из-за накопленного внутреннего тепла. Для крупных валов применяют интенсивный обдув или спрейерное орошение, чтобы холод успел проникнуть вглубь до начала нежелательных превращений. Химический состав сплава тоже диктует свои условия: легирующие элементы (хром, никель) замедляют распад аустенита и позволяют охлаждать металл более мягко.

Эффективность формирования сорбитной структуры напрямую зависит от количества углерода, который отвечает за образование упрочняющей фазы — цементита. Если в стали менее 0.25% углерода, после охлаждения в объеме будет преобладать мягкий феррит, который не обеспечит нужной твердости и прочности. Такие малоуглеродистые марки лучше поддаются цементации или закалке ТВЧ, но для сорбитизации они не подходят из-за низкого потенциала упрочнения.

При содержании углерода выше 0.6% сталь становится склонной к образованию хрупких карбидных сеток по границам зерен. Это затрудняет получение однородного сорбита и резко повышает вероятность растрескивания металла при быстром отводе тепла во время процесса.

Среднеуглеродистые стали в указанном диапазоне демонстрируют наилучшую отзывчивость на контролируемое охлаждение. Углерод в них распределяется в форме тончайших пластин, которые обеспечивают высокую жесткость кристаллической решетки при сохранении вязкости. Подобные марки, такие как сталь 45 или 50Г, после сорбитизации приобретают оптимальный комплекс свойств для работы в тяжелонагруженных узлах.

Сорбит представляет собой тонкую механическую смесь двух фаз — феррита и цементита, которые образуют чередующиеся слои или глобулы. При малом увеличении обычного оптического прибора эта структура выглядит как сплошной темный фон без четко различимых деталей. Высокая дисперсность частиц делает их почти невидимыми для глаза, что и отличает сорбит от более грубого перлита.

Только при использовании электронного микроскопа с увеличением в несколько тысяч раз можно увидеть изящную сетку пластин. Чем мельче эти пластины и чем меньше расстояние между ними, тем выше твердость и сопротивляемость металла внешнему давлению. Качественная структура сорбита характеризуется отсутствием крупных включений и пустот в массе материала.

Мелкозернистое строение обеспечивает металлу изотропность свойств, когда прочность детали одинакова во всех направлениях приложения силы. Отсутствие выраженных границ между зернами блокирует развитие усталостных трещин и предотвращает хрупкие сколы на острых кромках.

Металл со структурой сорбита обладает умеренной твердостью около 30–35 HRC, что делает его отличным материалом для высокоточной механической обработки. В отличие от сырой отожженной стали сорбитизированный сплав не имеет излишней вязкости, поэтому стружка при резании не налипает на инструмент.

Резец заходит в материал плавно, а на поверхности детали не образуются задиры и глубокие риски от вырывания волокон. Это позволяет достигать высокого класса чистоты поверхности (Ra 1.6 или ниже) сразу после токарной или фрезерной операции. Инструмент при работе по сорбиту служит в 1.5 раза дольше, так как износ кромки идет равномерно без резких ударов о твердые включения.

Отсутствие внутренних напряжений в сорбитизированных деталях исключает их деформацию при снятии больших припусков на станках с ЧПУ. Заготовка сохраняет геометрические размеры, поэтому точность позиционирования отверстий и пазов остается идеальной. Стружка выходит мелкой и хрупкой, что облегчает ее удаление из зоны резания и защищает направляющие оборудования от повреждений.

Добавление в сталь специальных компонентов существенно расширяет возможности термического упрочнения и позволяет управлять глубиной закаленного слоя.

Хром сильно замедляет распад аустенита, что дает мастерам больше времени на проведение контролируемого охлаждения без риска получения грубого перлита. Никель значительно повышает ударную вязкость сорбита и снижает порог хладноломкости, что важно для деталей криогенной и авиационной техники. Молибден увеличивает теплостойкость структуры, позволяя шестерням и валам работать при нагреве до +400℃ без потери твердости.

Марганец способствует более глубокому проникновению упрочняющего эффекта, обеспечивая одинаковую прочность металла от поверхности до центра заготовки. Ванадий измельчает зерно аустенита, что дополнительно повышает предел выносливости изделий при знакопеременных нагрузках.

Избыток легирующих добавок может сделать сталь чувствительной к перегреву, поэтому температуры в печи настраивают с точностью до нескольких градусов. Каждое сочетание металлов в сплаве требует индивидуальной программы охлаждения для достижения пиковых характеристик.

Литые детали часто обладают неоднородной крупнозернистой структурой с внутренними пустотами и литейными напряжениями, которые снижают надежность изделия. Сорбитизация литья позволяет провести полную рекристаллизацию металла при нагреве, что измельчает зерно и выравнивает физические свойства во всем объеме.

В процессе контролируемого охлаждения металл приобретает высокую плотность и избавляется от хрупкости, которая характерна для «сырых» отливок. Это превращает хрупкий чугун или сталь в конструкционный материал, способный выдерживать серьезные ударные и изгибающие нагрузки. Сорбитизированное литье по своим характеристикам приближается к поковкам, но обходится предприятию значительно дешевле.

Этот метод позволяет исправлять дефекты структуры, возникшие из-за нарушения темпа остывания металла в песчаных формах. Процедура снимает риск самопроизвольного растрескивания крупных корпусов и рам при хранении или первичной обработке. После сорбитизации литые заготовки легче поддаются сверлению и расточке, так как исчезают зоны локальной твердости и отбела.

Контактная усталость возникает в зонах циклического сжатия, таких как пятна контакта зубьев шестерен или дорожки качения подшипников. Под действием переменных сил в подповерхностном слое металла зарождаются микротрещины, которые со временем превращаются в глубокие раковины (питтинг).

Сорбитизация создает структуру с высоким пределом упругости, которая эффективно сопротивляется этим разрушительным процессам. Мелкие частицы цементита блокируют движение дислокаций, поэтому металл не «течет» и не сминается под нагрузкой. Это сохраняет идеальную форму рабочих поверхностей и исключает вибрации, которые часто сопровождают износ механизмов.

Высокая вязкость сорбита позволяет ему поглощать энергию ударов без образования хрупких сколов на краях деталей. В отличие от поверхностной закалки сорбитизация обеспечивает плавный переход свойств, что исключает риск отслаивания упрочненного слоя. Когда деталь проходит через такую обработку, ее сопротивляемость контактному износу возрастает на 30%-60%. Это особенно важно для редукторов тяжелой спецтехники и приводов прокатных станов.

Оборудование для этого процесса должно обеспечивать высокую равномерность нагрева и точность поддержания температуры в пределах 5–10 градусов. В камерных и муфельных печах используют системы принудительной циркуляции атмосферы, чтобы тепло проникало в массивные детали со всех сторон одновременно.

Электрические нагреватели позволяют гибко менять мощность жара на разных этапах цикла для предотвращения перегрева тонких кромок. Современные печи снабжают многозонными термопарами, которые передают данные в систему управления ЧПУ для автоматической корректировки процесса. Тщательная изоляция камеры минимизирует потери тепла и обеспечивает стабильность климата внутри установки.

Важный элемент — наличие встроенных или выносных систем охлаждения с программным регулированием скорости подачи воздуха или тумана. Печь должна быть интегрирована в единый комплекс с механизмами быстрой выгрузки заготовок, так как задержка в 10 секунд при переносе в охладитель может испортить структуру. В вакуумных печах сорбитизацию проводят для получения идеально чистой поверхности без окалины и обезуглероживания.

Чугунные изделия, особенно из высокопрочного чугуна с шаровидным графитом, успешно подвергают сорбитизации для повышения их механической выносливости. Процесс превращает хрупкую ферритно-перлитную основу в сорбитную смесь, что делает отливки более стойкими к изгибу и ударам.

Технология часто применяется для изготовления коленчатых валов дизельных двигателей и корпусов тяжелых насосов. Температурный режим для чугуна настраивают с учетом риска графитизации, чтобы не допустить неконтролируемого роста объема заготовки. Охлаждение проводят в масле или на воздухе, подбирая темп для получения оптимальной дисперсности графитовых и металлических фаз.

После сорбитизации чугун приобретает способность гасить высокочастотные вибрации значительно эффективнее, чем в сыром состоянии. Поверхностная твердость возрастает, что снижает износ направляющих в станкостроении и предотвращает задиры в парах трения. Метод позволяет заменять дорогие стальные поковки более дешевыми и технологичными чугунными отливками без потери качества.
