Объёмная закалка

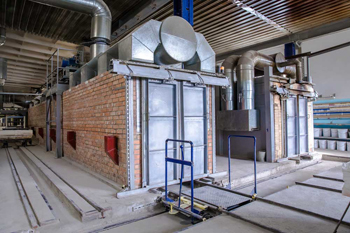

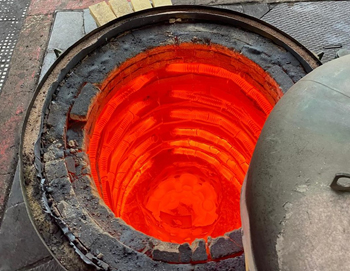

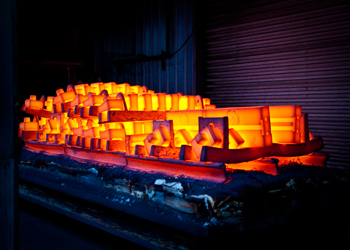

Технология объемной термообработки направлена на изменение кристаллической решетки металла по всему сечению изделия, от поверхности до самой сердцевины. Инструмент или деталь нагревают в печи до достижения полной аустенитизации всей массы материала, после чего следует резкое охлаждение. В результате таких манипуляций прочность и твердость распределяются равномерно, что позволяет детали выдерживать колоссальные нагрузки на излом и кручение. Поверхностный метод, напротив, затрагивает лишь тонкий слой толщиной в несколько миллиметров, оставляя внутреннюю часть заготовки мягкой и вязкой.

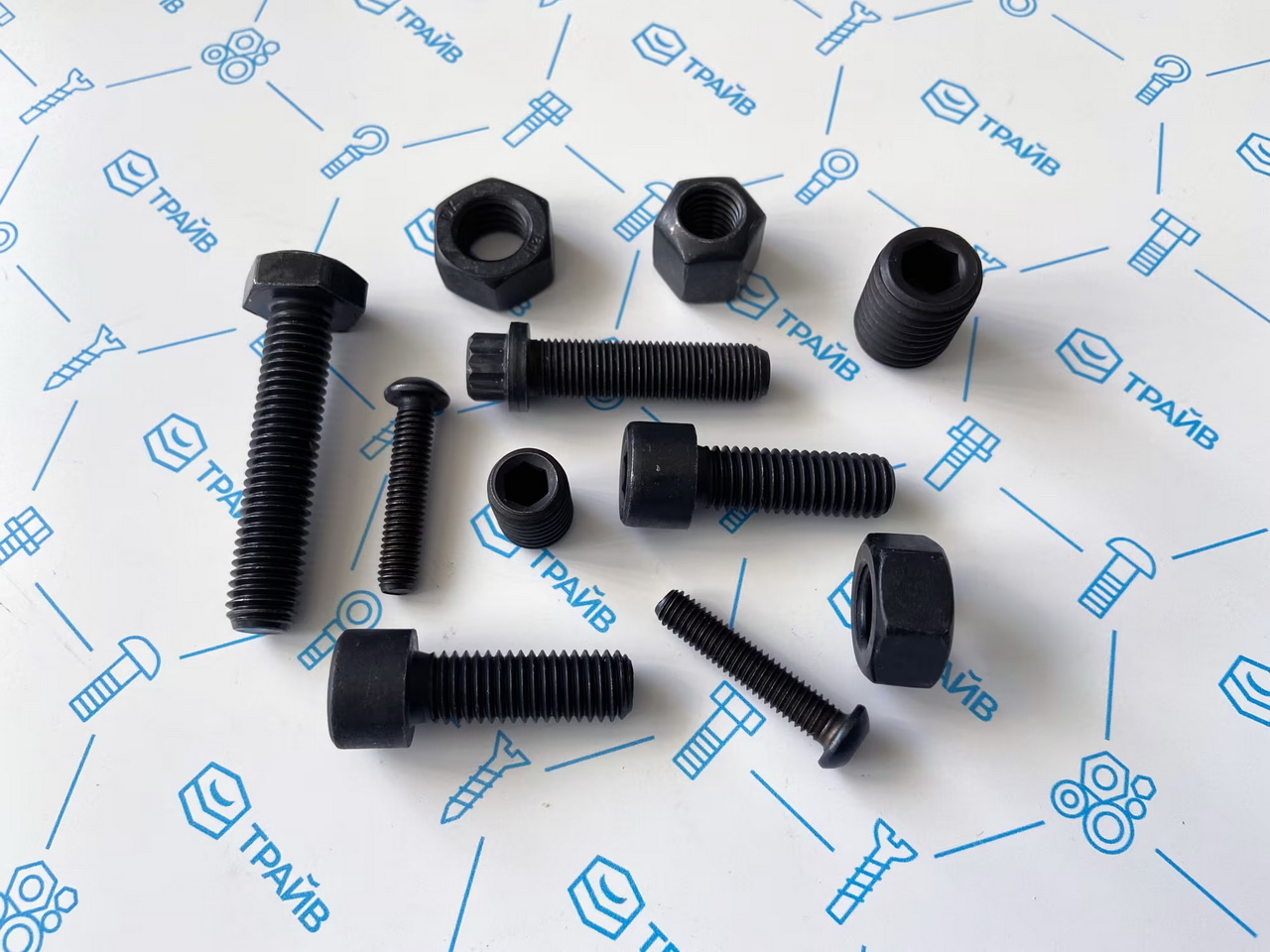

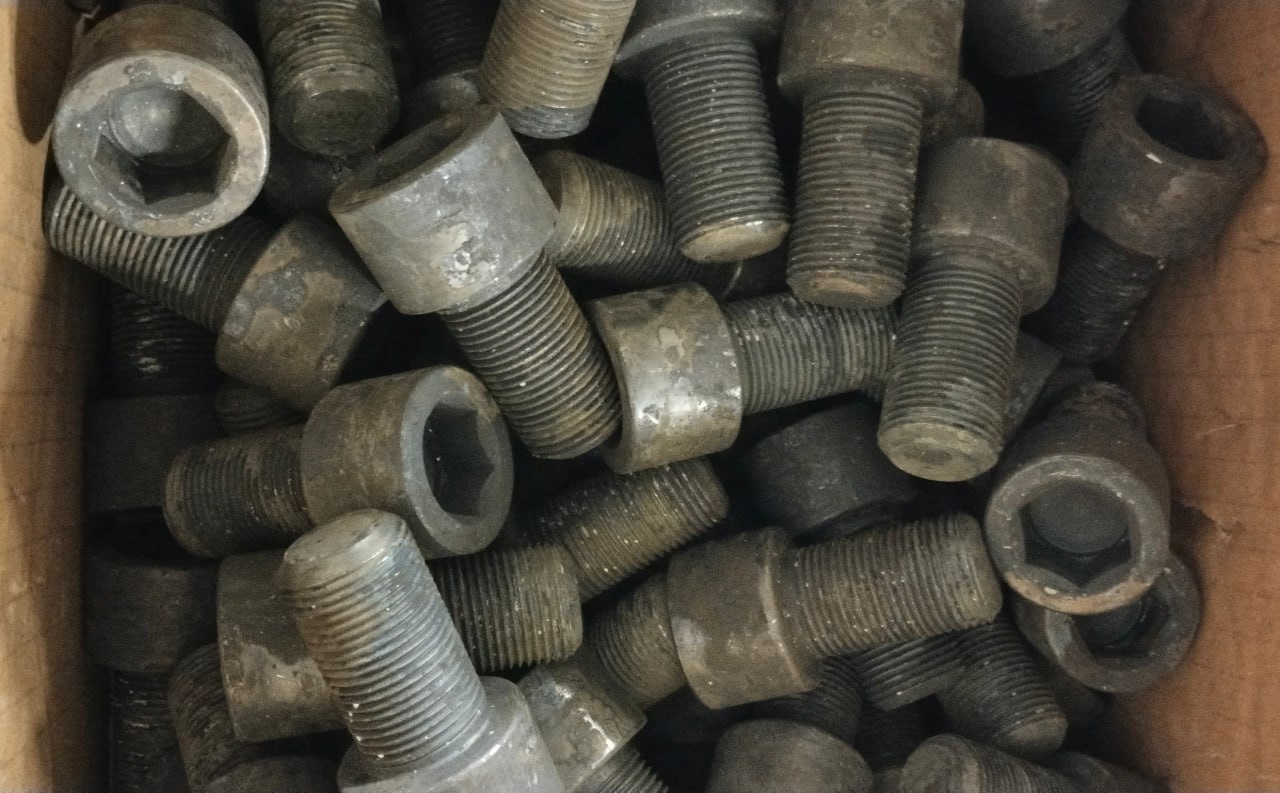

Объемный способ выбирают для производства высоконагруженных валов, шестерен и силового крепежа, где недопустимо наличие зон с разной степенью закалки. Применение этой методики требует точного расчета времени выдержки в печи, так как тепло должно проникнуть вглубь массивного объекта. Мастер учитывает габариты изделия, потому что слишком быстрый нагрев может вызвать термические напряжения и привести к деформации.

Когда проводят закалку насквозь, металл приобретает стабильную мартенситную структуру во всех слоях. Этот эффект обеспечивает долговечность узлов при интенсивном износе, так как даже после частичного стирания верхнего слоя деталь сохраняет свои прочностные характеристики.

Способность стали принимать закалку на определенную глубину называют прокаливаемостью, и этот параметр диктует выбор закалочной среды. Углеродистые стали типа стали 45 имеют низкую прокаливаемость, поэтому они превращаются в мартенсит только в тонком слое при очень быстром отводе тепла.

Для этих материалов выбирают воду или соляные растворы, которые обеспечивают максимальную скорость падения температуры. Если охлаждать такие заготовки медленно, в центре останется мягкая перлитная структура, которая не обеспечит нужной жесткости. Легированные сплавы с хромом, никелем или молибденом прокаливаются значительно лучше, поэтому их можно закаливать насквозь даже в масляных ваннах.

Высокая прокаливаемость легированных сталей позволяет обрабатывать массивные поковки диаметром более 100 мм с гарантией однородности свойств. Металл в таких деталях переходит в твердое состояние плавно, что снижает риск появления внутренних трещин и короблений. Когда специалисты работают со сложными инструментальными сталями, они часто применяют охлаждение на воздухе или в водяном тумане. Подобный подход сохраняет точность размеров и исключает брак из-за резкого теплового удара.

Подготовка структуры металла перед термическим упрочнением обязательна для получения качественного результата. Отжиг или нормализация позволяют измельчить зерно стали и убрать внутренние напряжения, которые остались после литья, ковки или проката.

Если поместить в закалочную печь заготовку с неоднородной структурой, риск ее растрескивания при быстром охлаждении возрастает в несколько раз. Процесс предварительного нагрева делает распределение углерода в массе металла более равномерным, что способствует стабильному протеканию фазовых превращений. После такой подготовки сталь становится более податливой и предсказуемой при основном температурном воздействии.

Качественный отжиг также облегчает последующую механическую обработку резцом, когда нужно снять большой припуск до финишной закалки. Однородный металл не имеет твердых включений и зон повышенной хрупкости, поэтому режущий инструмент служит дольше. Когда проводят объемную закалку на хорошо подготовленной базе, деформация изделия минимальна, а твердость получается одинаковой во всех точках. Подготовка заготовки исключает «пятнистость» структуры и гарантирует отсутствие скрытых дефектов под закаленной коркой.

Появление разрывов в металле происходит из-за колоссальных внутренних напряжений, которые возникают при неравномерном изменении объема заготовки. Когда деталь попадает в охладитель, ее поверхность сжимается мгновенно, в то время как горячая сердцевина еще сохраняет прежние размеры.

Мартенситное превращение сопровождается увеличением объема кристаллической решетки, что создает мощное распирающее усилие изнутри. Если прочность стали в этот момент оказывается ниже уровня этих напряжений, металл лопается с образованием глубоких трещин. Особенно опасны резкие переходы сечений, острые углы и отверстия, где концентрация сил достигает пиковых значений.

Для борьбы с этим дефектом применяют технологию ступенчатого охлаждения или прерывистую закалку в двух средах. Заготовку сначала опускают в воду для быстрого прохождения критических температур, а затем переносят в масло для плавного завершения процесса. Такой метод позволяет выровнять температуру по всему сечению и снизить скорость фазовых переходов на финальном этапе. Использование специальных полимерных добавок в воду также помогает смягчить тепловой удар за счет образования защитной пленки на поверхности.

Контакт раскаленной стали с кислородом воздуха при температурах выше +800℃ ведет к выгоранию углерода из поверхностного слоя заготовки. В результате на детали образуется мягкая корка, которая не принимает закалку и быстро изнашивается при трении.

Чтобы избежать потери свойств, в современных термических цехах используют печи с защитной атмосферой из инертных газов или азота. Внутри камеры создают избыточное давление, которое вытесняет кислород и предотвращает окисление металла. Подобный метод позволяет получать светлую поверхность деталей и сохранять точный химический состав сплава на всей глубине.

В простых камерных печах для защиты применяют специальные обмазки или упаковывают изделия в герметичные контейнеры с древесным углем. Уголь поглощает остатки кислорода и создает восстановительную среду, которая иногда даже слегка науглероживает металл. Еще одним эффективным способом выступает использование соляных ванн, где расплав соли полностью изолирует заготовку от контакта с атмосферой. После извлечения из соли на металле остается тонкая пленка, которая защищает его во время переноса в закалочную ванну.

Закаленный насквозь металл обладает высокой твердостью, но имеет крайне низкую ударную вязкость, что делает его хрупким подобно стеклу. Огромные внутренние напряжения стремятся разрушить структуру, поэтому деталь может лопнуть самопроизвольно даже без внешней нагрузки.

Отпуск представляет собой повторный нагрев до умеренных температур для стабилизации кристаллической решетки и снятия этих опасных сил. В процессе выдержки хрупкий мартенсит превращается в более вязкие структуры - троостит или сорбит отпуска. Это наделяет изделие способностью выдерживать вибрации и ударные импульсы без риска внезапного излома.

Температура процесса определяет конечное назначение детали: низкий отпуск до +250℃ сохраняет максимальную износостойкость, а высокий, до +600℃, обеспечивает упругость. Процедуру начинают не позднее чем через 1-2 часа после закалки, пока в металле не начались необратимые процессы старения. Если затянуть с этим этапом, накопленные напряжения могут привести к появлению микротрещин, которые проявят себя уже в ходе эксплуатации. Специалисты подбирают время и жар в печи таким образом, чтобы достичь идеального баланса между прочностью и пластичностью.

Проверка механических свойств внутри крупного изделия затруднена невозможностью прямого измерения без разрушения детали. Для оценки качества используют образцы-свидетели, которые изготавливают из той же плавки металла и помещают в печь вместе с основной партией. Эти контрольные заготовки имеют идентичное сечение, поэтому процессы нагрева и охлаждения в них протекают по той же схеме.

После завершения цикла свидетеля разрезают пополам и замеряют твердость в нескольких точках от края к центру. Полученная карта распределения параметров дает достоверную информацию о степени упрочнения сердцевины основного изделия.

На современных производствах также применяют неразрушающие методы контроля с использованием ультразвуковых приборов. Скорость прохождения звуковой волны через металл меняется в зависимости от его плотности и фазового состава, что позволяет обнаруживать зоны недокала. Магнитные методы анализа помогают определить долю остаточного аустенита в глубине заготовки без проведения распила. Если прибор фиксирует отклонение от нормы, технологический процесс подвергают корректировке для следующей партии.

Вакуумная среда исключает любые химические реакции на поверхности металла, потому что полное отсутствие воздуха предотвращает образование окалины и прижогов. Детали после такой обработки сохраняют первоначальный блеск и не требуют последующей очистки в дробеметных камерах или кислотных ваннах. Это особенно важно для прецизионных пресс-форм и штампов, где недопустимо изменение размеров даже на 0.01 мм.

Нагрева в вакууме происходит за счет лучистой энергии, что обеспечивает идеальную равномерность температуры во всем объеме камеры. Контроль жара исключает коробление длинных и тонких изделий. Системы охлаждения в таких установках используют инертные газы под высоким давлением, что заменяет традиционные жидкие среды. Газовая закалка идет более плавно, чем в масле, поэтому внутренние напряжения в металле сводятся к минимуму.

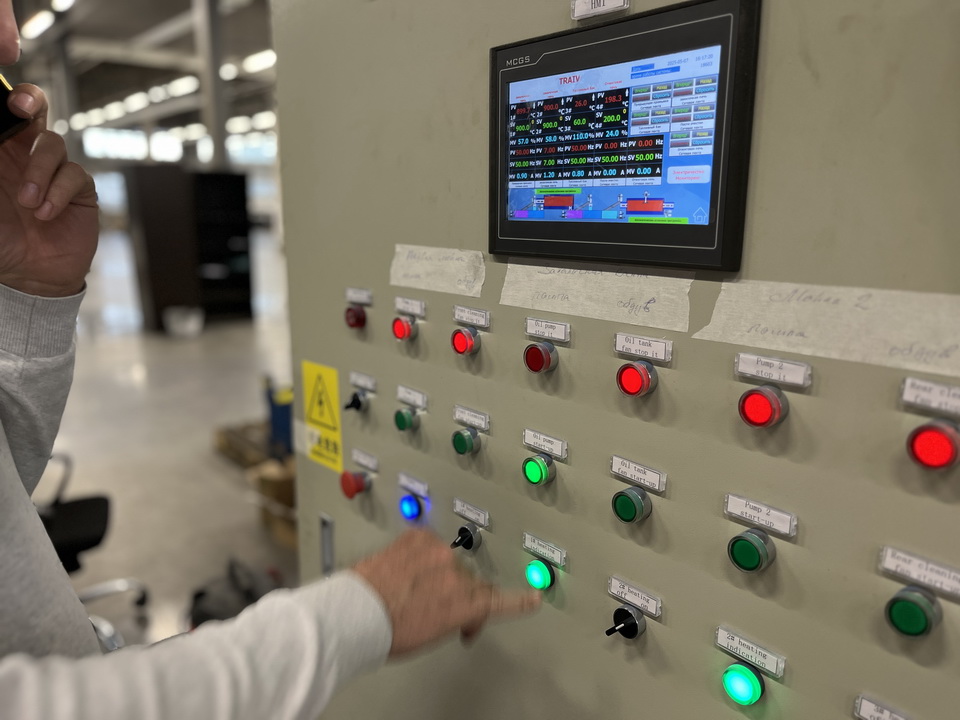

Автоматика вакуумного комплекса записывает каждый шаг процесса в цифровом виде, обеспечивая полную прозрачность производства для заказчика. Отсутствие выбросов продуктов горения и паров масла делает технологию экологически чистой и безопасной для персонала.

Темп повышения температуры определяет размер зерна будущей структуры, от которого зависит прочность и вязкость готового изделия. Слишком быстрый нагрев в мощных индукционных печах может привести к температурному перекосу, когда наружные слои расширяются значительно быстрее внутренних. Это провоцирует появление микротрещин на поверхности металла еще до начала основных фазовых превращений.

Медленный и плавный нагрев, напротив, способствует равномерному распределению тепла, но может вызвать рост кристаллов и огрубление структуры. Оптимальный режим предполагает ступенчатый подъем жара с обязательными выдержками на промежуточных этапах для выравнивания температуры по сечению.

Мастера учитывают марку стали при выборе скорости, так как легированные сплавы имеют низкую теплопроводность и требуют осторожного обращения. Для инструментов сложной формы время прогрева увеличивают, чтобы исключить коробление тонких перегородок и кромок. Когда металл достигает критической точки, начинается процесс растворения углерода, скорость которого также зависит от температуры. Если передержать заготовку при максимальном жаре, зерно станет крупным, что приведет к хрупкости и снижению усталостной прочности.

Термическое упрочнение чугуна проводят для повышения его износостойкости и твердости, что актуально для гильз цилиндров, кулачков и направляющих. Процесс осложняется наличием включений графита, которые снижают теплопроводность материала и могут стать очагами разрушения при резком охлаждении.

Чугунные заготовки нагревают до температур выше +850℃ для перевода перлитной основы в аустенит с последующей закалкой в масле. Использование воды для чугуна категорически запрещено, так как высокая хрупкость литья приведет к мгновенному раскалыванию детали. Правильно подобранный режим превращает мягкий серый чугун в высокопрочный материал с твердостью до 50HRC.

После закалки чугун обязательно подвергают низкому отпуску для стабилизации структуры и снятия литейных напряжений. Это предотвращает деформацию массивных корпусов в процессе их дальнейшей эксплуатации в составе станков. Особое внимание уделяют равномерности нагрева, так как чугун склонен к росту объема («росту чугуна») при многократных температурных циклах. Технология позволяет значительно продлить срок службы пар трения без использования дорогих стальных вставок.

Охлаждение распыленной водно-воздушной смесью сочетает достоинства воды и воздуха, позволяя гибко регулировать скорость отвода тепла. Мелкие капли воды мгновенно испаряются на поверхности раскаленного металла, создавая интенсивный теплообмен без образования стабильной паровой рубашки.

Изменяя соотношение воды и сжатого воздуха в форсунках, можно настраивать жесткость процесса под конкретную марку стали. Такой метод обеспечивает высокую твердость заготовки при значительно меньших деформациях по сравнению с полным погружением в ванну. Водяной туман идеально подходит для объемной закалки длинных валов и плит, где важно сохранить прямолинейность осей.

Технология исключает риск возгорания, который присутствует при работе с масляными системами, и не требует сложной очистки деталей от смазки. Равномерное распределение форсунок вокруг изделия гарантирует симметричное охлаждение всех сторон одновременно. Это позволяет закаливать детали с переменным сечением без появления закалочных трещин в узких местах. Система управления контролирует давление и расход жидкости в реальном времени, обеспечивая высокую повторяемость процесса.

Итоговое изменение размеров и формы изделия зависит от химического состава стали, симметрии детали и способа ее погружения в охладитель. Углеродистые стали деформируются сильнее легированных из-за необходимости экстремально быстрого охлаждения в воде.

Если деталь имеет асимметричную форму с массивными и тонкими участками, перепад температур неизбежно вызовет изгиб или скручивание конструкции. Специалисты стараются опускать длинные заготовки в ванну строго вертикально, чтобы зеркало жидкости касалось всех сторон металла одновременно. Поперечное погружение валов почти всегда приводит к их необратимой поводке по дуге.

Наличие внутренних напряжений после механической обработки также вносит вклад в будущее коробление, поэтому финишную обточку лучше проводить после отжига. Способ закрепления деталей на оснастке во время нагрева играет роль: под собственным весом раскаленный металл может провиснуть. Использование специальных корзин и подвесов исключает контакт заготовок друг с другом и обеспечивает свободную циркуляцию тепла.
