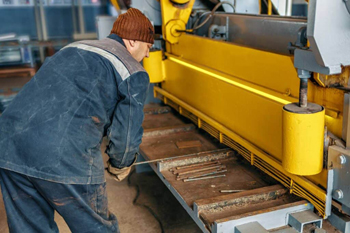

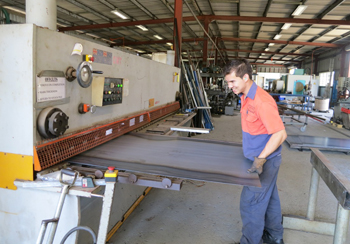

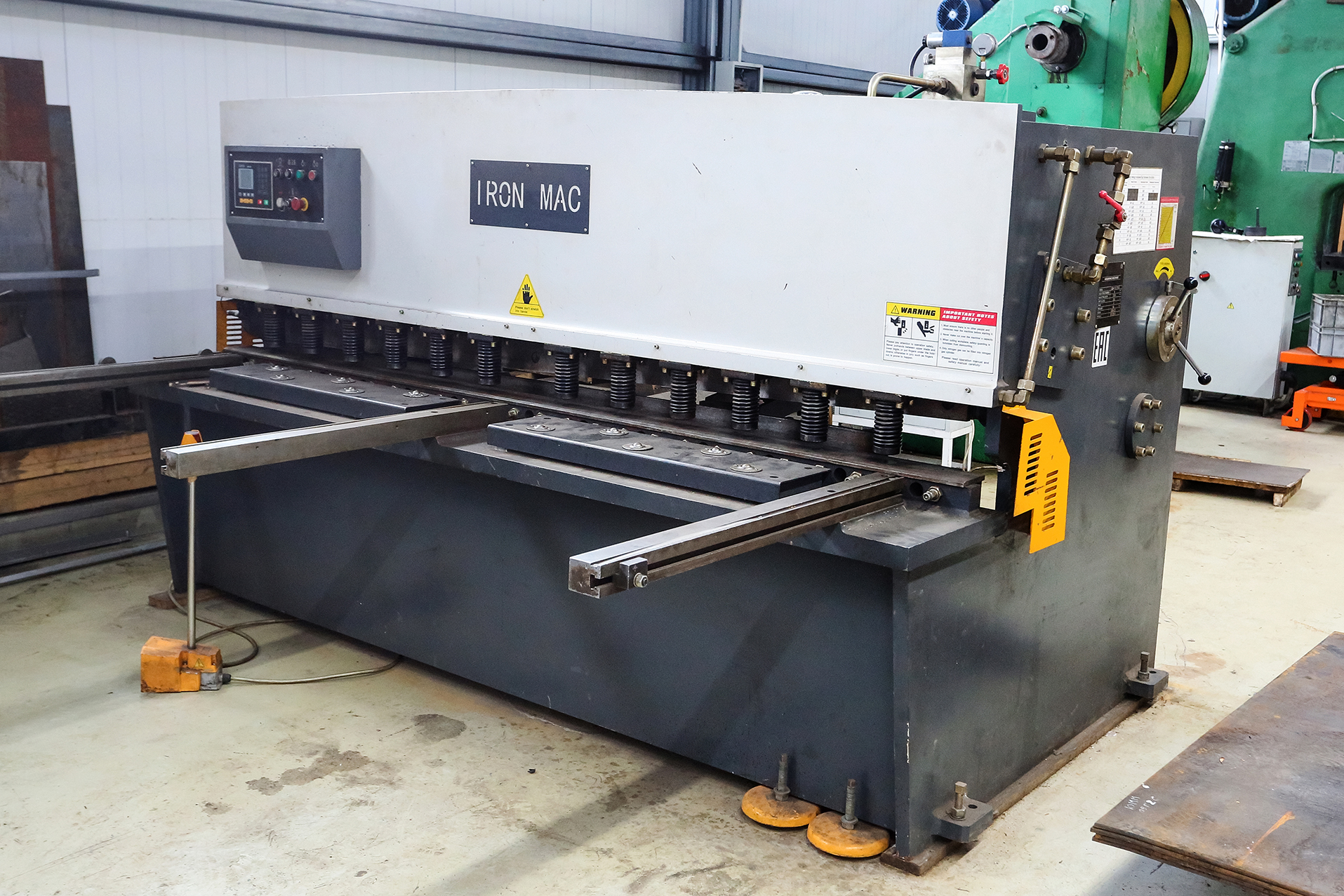

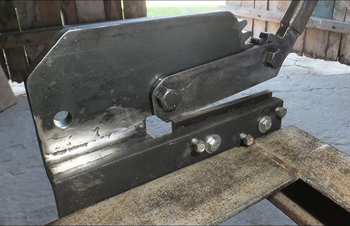

Рубка на гильотине

Верхнее лезвие промышленной гильотины устанавливают под небольшим углом по отношению к нижнему ножу для снижения пикового усилия на станину и привод. Этот параметр называют углом атаки, он позволяет инструменту входить в структуру металла постепенно.

Когда нож опускается, точка контакта плавно перемещается от одного края листа к другому, что напоминает действие обычных канцелярских ножниц. Снижение нагрузки предохраняет механизмы от преждевременного износа и позволяет раскраивать листы большой толщины на менее мощном оборудовании. Если бы лезвие было строго горизонтальным, станок испытывал бы колоссальный удар в момент соприкосновения со всей поверхностью заготовки одновременно.

Малый наклон ножа минимизирует деформацию отрезаемой части, когда требуется получить узкую полосу без скручивания в спираль. В современных гидравлических станках величину этого угла можно корректировать через пульт управления в зависимости от марки и толщины сплава. Правильная настройка геометрии реза гарантирует отсутствие трещин в зоне сдвига и высокую чистоту торца готовой детали.

Задний упор выступает в роли основного механизма для фиксации глубины подачи листа и обеспечения повторяемости размеров в партии. Планка перемещается по направляющим за линией ножей с помощью прецизионных винтовых передач и шаговых двигателей. Когда оператор подает заготовку на рабочий стол, край металла плотно прижимают к этому ограничителю перед запуском цикла рубки.

В станках с ЧПУ координаты упора задают цифрами на мониторе, а система автоматически выставляет нужную дистанцию с погрешностью не более 0,1 мм. Подобная технология полностью убирает необходимость ручной разметки каждого отдельного листа, что в несколько раз ускоряет производство закладных деталей или полос.

Для обработки листов большой площади задние упоры часто оснащают пневматической поддержкой, которая не дает тонкому металлу провисать под собственным весом. Если заготовка имеет значительную массу, упорный механизм должен обладать высокой жесткостью для исключения случайного сдвига в момент фиксации. Конструкция упоров позволяет им автоматически откидываться назад или вверх, когда требуется выполнить сквозной рез длинного проката. Регулярная проверка калибровки этого узла гарантирует идеальную параллельность линии отреза относительно базовой кромки листа.

Рубка длинномерных заготовок, превышающих размер рабочего стола, возможна только на станках с открытой конструкцией боковых стоек. Подобную операцию называют панорамной или пошаговой рубкой, когда лист пропускают через зев гильотины последовательными циклами. Сначала отделяют первый фрагмент металла, затем заготовку продвигают вперед по направляющим и повторяют удар ножом.

Для получения ровной линии, без ступенек, требуется высокая квалификация, так как малейший перекос при перемещении приведет к отклонению от чертежа. Большинство стандартных промышленных гильотин имеют ограничение по ширине в 2500 мм или 3000 мм, поэтому для более крупных листов выбирают другие методы раскроя.

Точность стыковки двух резов зависит от наличия боковых направляющих и чистоты рабочего стола. Когда выполняют такую работу, на металле оставляют технологические метки для визуального контроля положения лезвия. Если конструкция станка имеет закрытую раму, рубка листов шире межстоечного расстояния технически невыполнима.

Процесс рубки на гильотине состоит из двух фаз: первоначального пластического сдвига и последующего хрупкого разрушения. При входе ножа в металл верхняя часть кромки получается гладкой и блестящей, так как лезвие аккуратно прорезает структуру сплава.

Когда глубина внедрения достигает примерно 30-40% от общей толщины, в материале возникают критические напряжения и оставшаяся часть листа просто ломается под действием огромного давления, образуя матовую зону с характерной шероховатостью. Визуально на торце всегда видны эти два четких слоя, которые подтверждают механический характер разделения проката.

Пропорция между гладким резом и зоной разрыва зависит от твердости металла и величины зазора между лезвиями. При работе с мягким алюминием блестящий пояс сдвига может занимать более половины толщины заготовки. Твердая нержавеющая сталь или закаленные сплавы ломаются быстрее, поэтому на их торцах преобладает зона разрыва. Если зазор настроен неверно, металл начинает не резаться, а вытягиваться, что ведет к появлению острых заусенцев и деформации края.

Фотоэлектрические барьеры, или световые завесы, создают невидимую защитную стену перед опасной зоной движения ножа гильотины. Система состоит из передатчика и приемника инфракрасных лучей, которые мгновенно реагируют на любое препятствие на своем пути.

Когда рука человека или посторонний предмет пересекают этот периметр, электроника подает сигнал на экстренную остановку привода за доли секунды. Такая защита исключает случайное попадание пальцев под нож даже при ошибочном нажатии педали запуска. На современных предприятиях работа оборудования без исправной световой завесы категорически запрещена.

Датчики устанавливают на таком расстоянии от рабочего стола, чтобы инерция механизмов не успела нанести травму после срабатывания сигнала. В автоматических линиях барьеры контролируют также правильность подачи листа, предотвращая запуск при перекосе заготовки.

Современные системы безопасности имеют функцию самодиагностики, которая блокирует станок при обнаружении неисправности в самих оптических модулях. Это гарантирует надежность защиты на протяжении всей рабочей смены независимо от внешних условий освещенности.

Деформация в виде спирали или дуги часто появляется при попытке отрубить на гильотине полосу, ширина которой меньше 5-8 толщин листа. Это явление возникает из-за асимметричного распределения напряжений внутри металла в момент удара ножом.

Когда лезвие давит на заготовку, узкий фрагмент не имеет достаточной жесткости для сопротивления боковым силам сдвига. В результате волокна стали растягиваются неравномерно, что заставляет отрезанную часть изгибаться вдоль оси реза. Чем больше угол атаки верхнего ножа, тем сильнее проявляется этот дефект на готовой продукции.

Чтобы уменьшить искривление полос, в конструкции некоторых гильотин предусматривают специальные антискручивающие устройства. Подобные приспособления поддерживают отрезаемый край снизу и компенсируют изгибающий момент в процессе движения лезвия. Если такого оборудования нет, мастера стараются рубить полосы с минимально возможным углом наклона ножа. Для получения идеально ровных тонких полосок целесообразнее использовать технологию лазерной резки или дисковые ножницы.

Система «теневой линии» создает на поверхности металла четкий визуальный ориентир, который в точности совпадает с краем верхнего ножа. Для этого над рабочим столом устанавливают мощный источник света с натянутой струной или лазерный излучатель. Свет проецирует узкую темную или яркую линию прямо на заготовку, показывая оператору точное место будущего разруба.

Эта опция незаменима при необходимости отрубить кусок металла по заранее начерченному контуру или при работе с обрезками сложной формы. Рубщик может мгновенно совместить разметку с тенью без использования дополнительных измерительных инструментов.

Наличие такой подсветки значительно повышает скорость работы на ручных и полуавтоматических гильотинах при выполнении разовых заказов. Когда требуется высокая точность попадания в линию, теневой индикатор исключает ошибки параллакса при взгляде под углом. Лазерные системы более долговечны и обеспечивают лучшую контрастность даже на ржавых или темных поверхностях стали. Исправность этого узла проверяют в начале каждой смены, так как смещение проекции приведет к массовому браку продукции.

Стабильная температура гидравлического масла определяет постоянство скорости движения ножа и точность срабатывания прижимных цилиндров. Когда станок только запущен и масло холодное, его вязкость выше, что может привести к замедленной реакции механизмов и рывкам. В процессе интенсивной работы на протяжении смены жидкость нагревается, и ее свойства меняются, влияя на усилие прижима листа.

Если температура выходит за пределы 50-60℃, уплотнения могут начать пропускать масло, а точность позиционирования ножа снизится. Для поддержания оптимального режима мощные гильотины оснащают системами принудительного охлаждения или подогрева бака.

Постоянный контроль параметров масла через датчики позволяет системе ЧПУ вносить коррективы в работу привода в режиме реального времени. Когда в цехе холодно, оператор должен предварительно прогреть станок на холостом ходу в течение 10-15 минут. Перегрев рабочей жидкости опасен не только потерей точности, но и быстрым окислением самого масла с образованием осадка. Чистота и правильная вязкость состава гарантируют плавность хода балки и отсутствие микроскопических отклонений при серийной рубке деталей.

Избыточное расстояние между режущими кромками верхнего и нижнего лезвий ведет к деформации металла вместо его чистого разделения. Когда зазор превышает норму, лист начинает втягиваться в пространство между ножами, что вызывает сильное замятие краев заготовки. На нижней стороне реза образуется массивный и острый заусенец, который требует длительной механической зачистки.

При работе с тонкими листами слишком большой зазор может привести к тому, что нож просто согнет металл без разрушения его структуры. Подобная ситуация часто вызывает заклинивание оборудования и требует сложного извлечения испорченного материала.

Неправильная настройка также значительно увеличивает нагрузку на прижимную систему станка, так как металл стремится выскользнуть из-под балки. В зоне сдвига появляются микротрещины и рваные участки, которые снижают прочность готового изделия при последующих нагрузках. Для предотвращения таких проблем зазор выставляют строго по таблицам производителя с учетом толщины и предела прочности конкретной марки стали. В современных гильотинах этот параметр регулируют одним поворотом рукоятки или через электронный блок управления за считанные секунды.

Фронтальные рольганги - столы с вращающимися роликами, которые облегчают перемещение тяжелых и габаритных листов к зоне резки. Когда работают с массивными заготовками весом в несколько сотен килограммов, человеку физически сложно удерживать и плавно двигать металл по станине. Роликовые опоры снижают коэффициент трения, позволяя одному оператору легко позиционировать прокат относительно ножей.

Такое оснащение рабочего места повышает общую производительность цеха и снижает риск получения травм из-за перенапряжения мышц. Рольганги также предотвращают появление глубоких царапин на нижней поверхности листа при его перемещении по стальному столу.

Для обеспечения высокой точности рольганги устанавливают строго по уровню с основной плоскостью станка для исключения перекосов металла. На них часто монтируют дополнительные линейки и боковые упоры для быстрой фиксации прямоугольных заготовок. Когда режут длинные листы, фронтальные опоры не дают материалу провисать, что критично для получения ровного и прямого среза. В автоматических линиях рольганги могут иметь собственный привод, который синхронизирован с системой подачи гильотины.

Гильотинная рубка считается самым безопасным методом обработки листов с защитными полимерными покрытиями или пленками. Поскольку процесс холодный, пленка не плавится и не прикипает к поверхности металла, как это часто случается при лазерной или плазменной резке. Острые ножи аккуратно прорезают слой пластика вместе со сталью, сохраняя края изделия в идеальном состоянии.

Технология востребована при производстве декоративных панелей, элементов бытовой техники и деталей из полированной нержавеющей стали. Защитный слой предохраняет заготовку от мелких повреждений при контакте с рабочим столом и с прижимной балкой станка.

При работе с пленкой важно следить за чистотой лезвий, так как остатки клея могут накапливаться на ножах и собирать на себя металлическую пыль. Грязный инструмент начнет оставлять следы на следующих деталях, что потребует дополнительной очистки. Если пленка имеет большую толщину, зазор между ножами может потребовать небольшой корректировки для обеспечения чистого прохода. После завершения рубки пленка остается плотно прижатой к краям, что позволяет транспортировать детали заказчику без риска случайных царапин.

Режущий инструмент для гильотин производят из высоколегированных инструментальных сталей, в которых твердость сочетается с высокой ударной вязкости. Часто применяют марки типа 6ХВ2С или 5ХНМ, которые способны выдерживать многократные нагрузки без появления сколов и трещин. Для работы с нержавеющей сталью и твердыми сплавами выбирают ножи из сталей с высоким содержанием хрома и ванадия, например, Х12МФ.

После механической обработки лезвия проходят сложную термическую закалку до твердости 54-58 единиц по шкале Роквелла. Подобная обработка гарантирует сохранение остроты кромки при рубке тысяч погонных метров стального проката.

Качество материала ножей напрямую влияет на долговечность оборудования и чистоту получаемого среза. Дешевые аналоги из низкокачественных сплавов быстро тупятся и могут привести к деформации прижимных механизмов из-за возрастающего сопротивления резанию.

Профессиональные ножи имеют четыре режущие кромки, что позволяет переворачивать их по мере износа без немедленной отправки в переточку. Когда все грани затупляются, инструмент шлифуют на специальных станках с соблюдением идеальной плоскостности.

В современных гильотинных станках удаление обрезков происходит автоматически за счет наклона задней части рабочего стола или использования ленточных конвейеров. Отрезанная полоса падает в приемный лоток или на движущуюся ленту сразу после завершения рабочего хода ножа.

Система транспортировки выводит отходы из внутреннего пространства станка в специальные контейнеры, расположенные сбоку или сзади оборудования. Такая организация процесса исключает скопление металла в зоне работы механизмов и повышает общую безопасность в цехе. Оператору не нужно вручную доставать острые фрагменты из-под балки, что значительно снижает риск порезов и травм.

Для сбора мелкой металлической пыли и чешуек, образующихся при трении ножей, часто используют магнитные сепараторы или системы аспирации. Регулярная очистка приемных бункеров предотвращает их переполнение и остановку производственной линии. Когда рубят детали из разных металлов, например, стали и алюминия, отходы разделяют для последующей сдачи в лом по отдельным категориям.
