Оборудование для покрытий олово-висмут

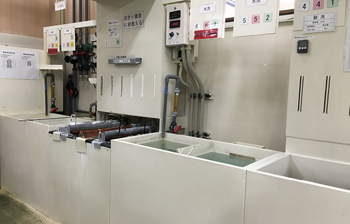

Автоматические системы анализа используют для определения точного соотношения металлов в электролите метод рентгенофлуоресцентной спектроскопии. Специальный пробоотборник забирает жидкость из рабочей зоны и направляет ее в измерительную камеру через систему тонких трубок. Контроллер считывает сигналы от датчиков и вычисляет текущую концентрацию олова и висмута с погрешностью до 0.1 г/л.

Когда содержание висмута падает из-за его осаждения на детали, программный модуль запускает насосы для добавления корректирующего раствора. Это исключает риск получения некачественного покрытия, которое может привести к росту нитевидных кристаллов или «усов» на печатных платах. Мониторинг состава гарантирует паяемость изделий и сохранение антикоррозийных свойств защиты.

Сенсорный пульт управления отображает динамику изменения параметров в виде наглядных графиков и сохраняет данные в электронном архиве. Если химический баланс нарушают внешние факторы, система подает звуковой сигнал и блокирует перемещение новых подвесок в рабочую емкость. Трубопроводы и клапаны блока дозирования изготавливают из поливинилиденфторида, так как данный полимер не вступает в реакцию с агрессивными кислотами.

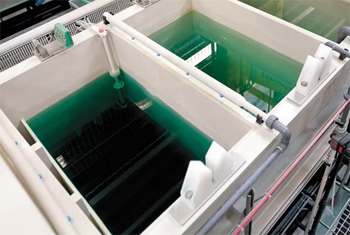

В процессе электрохимического осаждения используют аноды из чистого олова марки О1 или сплава олово-висмут с содержанием второго компонента до 1%. Электроды изготавливают в виде пластин или сферических гранул, которые обеспечивают равномерное растворение металла под действием тока. Суммарная площадь анодной поверхности должна превышать площадь катода в 1.5-2.0 раза, потому что такой баланс предотвращает пассивацию электродов.

Для защиты электролита от загрязнения частицами шлама аноды помещают в чехлы из полипропиленовой ткани. Они задерживают мелкие фракции нерастворимых солей и предотвращают появление шероховатости на поверхности деталей. Правильный выбор анодного материала гарантирует постоянство ионного состава ванны и снижает расход корректирующих добавок.

Крюки и токоподводы для подвески анодов производят из меди с никелевым слоем для защиты от агрессивных испарений. Плотный контакт между штангой и электродом исключает локальный нагрев и скачки напряжения в цепи. Когда металл растворяется неравномерно, на покрытии могут возникнуть темные пятна или же процентное содержание висмута может измениться. Анодные пластины располагают параллельно обрабатываемым изделиям для создания однородного электрического поля.

Электролиты олово-висмут работают в узком температурном диапазоне - от +18℃ до +25℃, поэтому системы принудительного охлаждения становятся обязательным элементом линии. В процессе прохождения тока через раствор выделяется тепловая энергия, которая может вызвать распад органических добавок и окисление двухвалентного олова.

Чиллеры охлаждают промежуточный хладагент и прокачивают его через погружные теплообменники из титана или нержавеющей стали. Титан обладает высокой теплопроводностью и не разрушается в среде серной или борфтористой кислоты. Автоматика постоянно отслеживает показания погружных датчиков и включает компрессор при отклонении температуры на 0.5℃. Стабильный термический режим исключает помутнение покрытия и гарантирует высокую скорость осаждения металла.

Замкнутый контур циркуляции теплоносителя предотвращает случайное попадание технической воды в рабочую емкость. Теплообменники располагают вдоль стенок ванны таким образом, чтобы они не мешали перемещению подвесок с деталями. Для снижения потерь холода корпус ванны и соединительные трубопроводы снабжают слоем вспененной изоляции.

Титановые корзины позволяют использовать оловянные гранулы или фрагменты литых анодов для максимально эффективного потребления металла. Конструкция представляет собой жесткий каркас из просечной сетки, который обеспечивает свободный доступ электролита к анодному материалу.

Титан не растворяется в кислых ваннах олово-висмут, так как на его поверхности мгновенно образуется прочная диэлектрическая пленка. Ток передается только в местах прямого механического контакта гранул с каркасом, что создает стабильное электрическое поле. Применение корзин исключает образование мелких обрезков пластинчатых анодов, которые обычно утилизируют как отходы производства.

Верхнюю часть корзины снабжают мощным медным крюком, который покрывают слоем никеля для защиты от химической коррозии. Внутренний объем корзины защищают чехлом из кислотостойкой ткани для задерживания шлама и продуктов распада олова. Сетчатая структура позволяет ионам металла беспрепятственно перемещаться к катоду, сохраняя высокую производительность процесса. Для контроля заполнения используют визуальный осмотр или датчики веса в автоматизированных системах.

Колокольные установки предназначены для массового покрытия оловом и висмутом тысяч мелких деталей, таких как болты, гайки или электронные контакты. Оборудование состоит из вращающейся полимерной чаши в форме усеченного конуса, которую погружают в электролит под определенным углом. Внутри колокола находятся катодные контакты в виде гибких кабелей с массивными наконечниками, которые постоянно соприкасаются с массой изделий.

Постоянное пересыпание заготовок при вращении чаши гарантирует, что каждая деталь получит равномерную порцию металла со всех сторон. Перфорация стенок колокола обеспечивает эффективный обмен раствора и быстрый отвод пузырьков газа из рабочей зоны. Такая технология исключает ручной труд по закреплению каждого элемента.

Привод вращения снабжают частотным преобразователем для плавной регулировки скорости перемешивания в зависимости от веса и формы изделий. Внутренние ребра чаши предотвращают слипание плоских шайб и способствуют их активному движению внутри объема. Систему наклона колокола комплектуют пневматическим или электрическим приводом для быстрой выгрузки деталей после завершения цикла.

Непрерывная фильтрация удаляет из электролита нерастворимые соединения олова и частицы пыли, которые вызывают появление шероховатости и пор в покрытии. Установка очистки включает химически стойкий насос с магнитной муфтой и герметичную камеру со сменными картриджами. Раствор забирают с одной стороны ванны и после прохождения через фильтр возвращают обратно через систему сопел для создания направленных потоков.

Тонкость фильтрации в 5-10 мкм обеспечивает идеальную чистоту среды, что критически важно для получения качественного слоя под последующую пайку. Если не удалять механические примеси, на поверхности металла возникнут центры кристаллизации, которые нарушат однородность сплава. Постоянная циркуляция также предотвращает расслоение электролита по плотности и выравнивает концентрацию висмута во всех точках.

Корпус фильтровальной станции изготавливают из армированного пластика, который выдерживает давление до 4-5 бар без риска деформации. Наличие манометров на входе и выходе позволяет визуально контролировать степень загрязнения картриджей по перепаду давления. Использование насосов без сальниковых уплотнений исключает протечки агрессивной жидкости и попадание паров кислоты на двигатель.

Ультразвуковые уровнемеры контролируют объем электролита в ваннах олово-висмут без прямого контакта с агрессивной кислотной средой. Прибор монтируют на крышке или специальном кронштейне над зеркалом раствора, где он излучает короткие акустические импульсы. Электронный блок измеряет время возврата отраженного от поверхности сигнала и вычисляет точное расстояние до жидкости.

Это исключает ложные срабатывания, которые часто возникают на поплавковых датчиках из-за налипания солей или образования пены. Когда уровень падает вследствие естественного испарения воды, контроллер открывает электромагнитный клапан для автоматической подпитки ванны. Точное поддержание объема гарантирует стабильность концентрации металлов и исключает перегрев погружных нагревателей.

Корпус датчика изготавливают из поливинилиденфторида, который не разрушается под воздействием едких паров и брызг электролита. Встроенные алгоритмы обработки сигнала фильтруют помехи от работы мешалок или систем барботажа воздуха. Цифровой дисплей на передней панели прибора отображает текущий уровень в процентах или миллиметрах. Питание уровнемера осуществляется по безопасному протоколу 24 В.

Сушильные шкафы обеспечивают быстрое удаление влаги с поверхности изделий после финишной промывки для предотвращения окисления олова. Оборудование снабжают мощными вентиляторами, которые создают интенсивное движение горячего воздуха по всему объему рабочей камеры. Температурный режим поддерживают в диапазоне +60-80℃ с помощью электрических ТЭНов и цифрового терморегулятора.

Равномерный прогрев исключает появление водяных разводов и пятен, которые могут негативно повлиять на качество последующей пайки. Принудительная конвекция позволяет сушить детали со сложной геометрией и глубокими отверстиями за минимальное время. Корпус шкафа изготавливают из коррозионностойкой стали с теплоизоляцией из минеральных плит.

Таймер управления позволяет программировать длительность цикла сушки в зависимости от массы загрузки и типа изделий. Система снабжается воздушными фильтрами на входе, которые задерживают пыль и предотвращают загрязнение чистого олово-висмутового покрытия. Наличие вытяжного патрубка обеспечивает эффективный отвод влажного воздуха за пределы производственного помещения. Полки и поддоны внутри камеры делают из сетчатого материала, чтобы обеспечить свободное прохождение воздушных потоков снизу вверх.

Вентиляционные скрубберы очищают воздух от кислотных аэрозолей и паров, которые выделяются при работе горячих ванн олово-висмут. Загрязненный поток попадает в вертикальную колонну, где проходит через плотный слой пластиковой насадки Рашига или Палля. Сверху через форсунки распыляют воду или нейтрализующий щелочной раствор, который поглощает токсичные примеси в процессе контакта.

Очищенный воздух проходит через каплеуловитель и выбрасывается в атмосферу через высокую трубу без вреда для окружающей среды. Мощные центробежные вентиляторы обеспечивают постоянное разрежение над поверхностью ванн для полной локализации вредных выделений. Корпус скруббера и все внутренние элементы производят из полипропилена, который не боится химической коррозии в течение десятилетий.

Автоматика постоянно контролирует уровень pH промывочной жидкости и вовремя подает команды на добавление свежих реагентов. Насосы с магнитной муфтой обеспечивают непрерывную циркуляцию раствора через систему орошения без риска протечек химии. Смотровые люки позволяют визуально проверять состояние насадки и чистоту распылительных сопел без остановки процесса.

Подвесочные приспособления с изоляцией из фторопласта-4 используют для закрепления деталей и предотвращения бесполезного осаждения сплава на саму раму. Фторопласт обладает уникальной химической инертностью и не разрушается в кислых электролитах даже при длительном контакте. Его гладкая поверхность исключает налипание металлов и солей, что значительно упрощает процедуру промывки оснастки между операциями.

Отсутствие покрытия на каркасе подвески экономит дорогостоящие олово и висмут, направляя весь ток непосредственно на обрабатываемые изделия. Изоляция также защищает медную основу рамы от коррозии, что в несколько раз продлевает срок службы оборудования. Герметичное исполнение стыков предотвращает попадание раствора внутрь конструкции и исключает перенос химии между ваннами.

Контактные элементы изготавливают из нержавеющей стали или титана в виде тонких игл или пружинных зажимов для обеспечения надежного соединения. Точность изготовления подвески гарантирует одинаковое расстояние от анодов до всех деталей в садке для получения равномерного слоя. Для удаления наслоений олова с открытых участков металла используют специальные травильные ванны, которые не повреждают фторопластовый слой.

Рентгенофлуоресцентные толщиномеры измеряют толщину и состав олово-висмутового покрытия без повреждения поверхности готовых изделий. Прибор направляет узкий пучок рентгеновского излучения на деталь и анализирует спектр вторичного излучения атомов металла. Программное обеспечение мгновенно вычисляет массовую долю висмута и толщину слоя в микронах с высокой точностью до 0.01 мкм.

Этот метод контроля обязателен для продукции радиоэлектронной промышленности, где строго регламентируется содержание компонентов сплава. Рентгеновский анализ позволяет проверять качество покрытия на мелких контактах и печатных платах, когда механические замеры невозможны. Использование оборудования исключает отгрузку бракованной продукции с низкими показателями паяемости.

Аппараты снабжают моторизованными столами и видеокамерами высокого разрешения для точного наведения луча на контрольную точку. Результаты измерений автоматически заносятся в протокол качества и привязываются к номеру производственной партии. Анализ занимает от 10 до 30 секунд, что позволяет проводить экспресс-контроль непосредственно в гальваническом цехе.
