Покрытие металла сплавом олово-висмут

Чистое олово при охлаждении ниже +13℃ подвергается разрушительному процессу, который называют оловянной чумой. Металл меняет структуру, превращается в хрупкий серый порошок и полностью теряет защитные свойства.

Висмут в составе сплава блокирует эту трансформацию и стабилизирует кристаллическую решетку олова даже при температуре -60℃. Когда детали используют в авиации, космической технике или северных регионах, надежность покрытия имеет решающее значение. Сплав Sn-Bi сохраняет целостность и проводимость в течение всего срока службы изделия.

Введение легирующего элемента позволяет избежать внезапного разрушения паяных соединений и электрических контактов. Поверхность металла не рассыпается и надежно защищает основу от коррозии. Технология гарантирует безопасность работы сложных электронных систем в условиях экстремального холода. После завершения гальванического процесса детали приобретают готовность к эксплуатации в любых климатических зонах. Применение такого состава — единственный способ обеспечить долговечность оборудования при постоянных перепадах температур.

Вискеры — тонкие нитевидные кристаллы, которые самопроизвольно вырастают на поверхности чистого олова и вызывают короткие замыкания в электронике. Висмут создает в структуре олова внутренние напряжения, которые подавляют рост этих опасных волосков на молекулярном уровне.

Когда содержание висмута в сплаве составляет от 0.2% до 4%, риск возникновения дефектов падает практически до нуля. Это свойство делает олово-висмутовое покрытие обязательным стандартом для печатных плат и микросхем с плотным монтажом компонентов.

Защитный слой остается гладким на протяжении многих лет, что исключает риск аварийного отказа аппаратуры. Поверхность не требует дополнительной лакировки для удержания растущих кристаллов. Применение Sn-Bi позволяет уменьшить габариты устройств без потери их надежности. Олово-висмут обеспечивает стабильную работу приборов в условиях сильной вибрации и влажности. Правильная настройка режимов ванны гарантирует равномерное распределение атомов висмута по всей площади заготовки. В итоге повышается общая отказоустойчивость техники и снижаются затраты на ремонт.

Сплав олово-висмут обладает великолепной способностью к смачиванию, которая сохраняется в течение 6–12 месяцев складского хранения. Висмут в составе покрытия замедляет процессы естественного окисления олова на открытом воздухе.

Когда деталь поступает на сборку, оксидная пленка остается тонкой и легко удаляется мягкими флюсами без остатка. Это обеспечивает быстрое и равномерное растекание припоя по всей площади контакта. Соединение получается прочным, герметичным и не содержит скрытых пустот или холодных спаев.

Высокая паяемость изделий позволяет использовать автоматизированные линии монтажа с минимальным процентом брака. Сплав отлично взаимодействует с большинством стандартных припоев, образуя надежную молекулярную связь. Металл не требует агрессивной химической очистки перед началом работ, что бережет структуру печатных плат. После пайки место стыка выглядит аккуратно и не склонно к образованию трещин при остывании.

Промежуточные слои на стали или алюминии обеспечивают прочную адгезию и предотвращают нежелательную диффузию металлов. Медь идеально заполняет поры основы и служит пластичным фундаментом, который исключает отслоение защиты при ударах. Никелевый подслой блокирует проникновение ионов железа или цинка в финишное покрытие олово-висмут.

Когда заготовку обрабатывают последовательно, защитные характеристики системы возрастают в несколько раз. Без такой подготовки сплав Sn-Bi может потерять свои свойства из-за загрязнения посторонними элементами из глубины заготовки.

Многослойная технология также существенно повышает коррозионную стойкость изделия во влажной среде. Никель закрывает микроскопические каналы и препятствует возникновению точечной ржавчины. Медный слой улучшает распределение тока в гальванической ванне, поэтому финишный металл ложится максимально ровно. Толщина каждого подслоя обычно не превышает 3–6 мкм, что сохраняет точность размеров детали.

Нагрев деталей после гальваники в течение 1–9 часов способствует снятию внутренних напряжений в нанесенном слое. При температуре около +200℃ происходит окончательное формирование кристаллической структуры сплава и выравнивание его плотности.

Процесс значительно улучшает адгезию олова и висмута к подложке за счет взаимной диффузии атомов на границе раздела. Поверхность становится более однородной, что повышает сопротивляемость покрытия к механическому износу. После печи изделия приобретают стабильные физические характеристики, которые не меняются со временем.

Термообработка также помогает выявить скрытые дефекты гальваники, такие как пузыри или зоны плохой очистки. Если технология была нарушена, при нагреве некачественные участки сразу проявят себя. Качественное покрытие после остывания становится более твердым и устойчивым к царапинам. Этот этап является обязательным для ответственных деталей, которые работают в условиях высоких нагрузок. Время и температура выдержки зависят от толщины нанесенного металла и материала основы.

Твердость сплава олово-висмут колеблется в пределах от 115 до 200 МПа в зависимости от процентного содержания компонентов. Это значение выше, чем у чистого олова, что обеспечивает лучшую защиту от механических повреждений при монтаже.

Слой металла успешно сопротивляется истиранию и сохраняет свою форму при контакте с зажимами или инструментами. Но покрытие остается достаточно мягким, чтобы обеспечивать хорошую герметизацию резьбовых соединений. Подобный баланс свойств делает Sn-Bi универсальным решением для многих отраслей промышленности.

Введение висмута повышает износостойкость поверхности без потери ее пластичности. Детали можно подвергать изгибам и штамповке без риска растрескивания защитной оболочки. Сплав хорошо переносит контактное давление в разъемах и переключателях, сохраняя стабильное сопротивление. Контроль твердости проводят на специальных приборах после завершения всех стадий обработки. Полученные параметры позволяют использовать изделия в узлах с умеренным трением.

Алюминий требует сложной многоступенчатой подготовки перед гальваническим нанесением сплава Sn-Bi. Сначала поверхность очищают от естественной оксидной пленки, которая препятствует сцеплению металлов. Затем проводят цинкатную обработку и наносят подслои меди и никеля для создания надежного проводящего основания.

Только после такой подготовки заготовку можно покрывать финишным слоем олова и висмута. Если пропустить эти этапы, защита начнет шелушиться и отваливаться уже во время сушки или пайки.

Меднение и никелирование алюминия позволяют совместить легкость материала с великолепными паяльными свойствами сплава. Технология востребована в производстве радиаторов, корпусов приборов и шин электроснабжения. Олово-висмут надежно защищает активный алюминий от атмосферной коррозии и окисления в местах контактов. После обработки изделия приобретают вид дорогого светлого металла и сохраняют свои функции десятилетиями. Процесс требует точного соблюдения времени нахождения детали в каждой ванне.

Для достижения оптимальных защитных и технологических свойств содержание висмута поддерживают в диапазоне от 0.2% до 4%. Если концентрация элемента упадет ниже минимального порога, риск появления оловянной чумы и вискеров резко возрастет. При избытке висмута более 5% сплав становится слишком хрупким, что негативно влияет на качество паяного шва. Поверхность может начать трескаться при механических нагрузках или сильном нагреве во время сборки.

Технологи регулярно проводят химический анализ электролита для сохранения идеального баланса компонентов. Стабильный состав сплава гарантирует повторяемость результатов во всей партии выпускаемой продукции. Массовая доля висмута напрямую влияет на цвет и блеск готового покрытия.

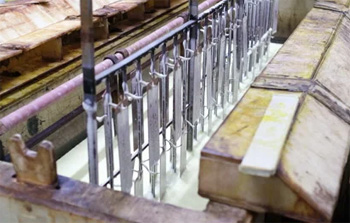

В процессе электролиза важно контролировать плотность тока, так как она определяет скорость осаждения каждого металла. Ошибки в дозировке реагентов приводят к получению неоднородного слоя с непредсказуемыми свойствами.

Изменение цвета олово-висмутового слоя на серый с темными разводами указывает на накопление в растворе четырехвалентного олова. Этот процесс происходит из-за естественного окисления компонентов электролита под воздействием воздуха или перегрева.

Наличие таких примесей приводит к увеличению шероховатости и пористости наносимого металла. Защитные свойства в этом случае снижаются, а паяемость деталей становится неудовлетворительной. Для устранения дефекта в ванну вводят специальные добавки, например, пирофосфат калия, которые переводят олово в нужную форму.

Также пятна могут возникнуть при плохой промывке изделий после операции декапирования медной подложки. Остатки агрессивной химии под слоем олова вызывают локальную коррозию и вздутие покрытия. Тщательная фильтрация раствора и регулярная очистка ванны от шлама помогают избежать подобных визуальных изъянов. Если поверхность приобрела неоднородный тон, детали отправляют на переделку после полного удаления бракованного слоя.

Автомобильная промышленность ценит сплав Sn-Bi за его высокую коррозионную стойкость и способность выдерживать вибрации. Покрытие наносят на клеммы, разъемы и датчики, которые работают в условиях агрессивного воздействия дорожных реагентов.

Слой олова и висмута предотвращает окисление контактов и обеспечивает стабильную передачу сигналов в бортовой сети. В отличие от других покрытий, этот сплав не склонен к прикипанию деталей при нагреве двигателя до +250℃. Это упрощает процесс технического обслуживания и замены электронных компонентов.

Пластичность металла позволяет использовать олово-висмут для защиты деталей, которые изготавливают методом глубокой вытяжки или гибки. Слой не отслаивается при деформации стальных заготовок, сохраняя герметичность защиты. Технология обеспечивает надежную пайку проводов к наконечникам, что важно для безопасности движения. Отработанный процесс гальваники позволяет обрабатывать тысячи мелких деталей за одну загрузку в барабан.

Толщина олово-висмутового покрытия обычно варьируется от 6 до 60 мкм в зависимости от условий эксплуатации изделия. Для деталей, которые подлежат немедленной пайке в сухих помещениях, достаточно слоя в 6–9 мкм.

Если предполагается длительное хранение заготовок на складе или транспортировка, толщину увеличивают до 12–15 мкм. Это создает необходимый запас металла для защиты от коррозии и сохранения паяльных свойств. Для работы в условиях тропического климата или постоянной влажности применяют слои от 20 мкм и более.

Максимальная толщина до 60 мкм востребована в химическом машиностроении для защиты внутренних поверхностей насосов и клапанов. Чем толще слой, тем выше сопротивляемость металла абразивному износу и точечной коррозии. Однако при чрезмерном наращивании металла могут возникнуть проблемы с точностью посадочных мест и резьб. Технологи подбирают оптимальный режим для каждого конкретного чертежа, балансируя между экономией и надежностью.

Наличие в гальванической ванне мельчайших механических примесей или анодного шлама приводит к появлению неприятной шероховатости. Посторонние частицы оседают на детали вместе с ионами металла и создают микроскопические бугорки и наросты.

Такое покрытие не только портит внешний вид, но и мешает качественной пайке мелких электронных компонентов. Для обеспечения идеальной гладкости электролит подвергают постоянной принудительной фильтрации через системы с тонкостью очистки до 5 мкм. Это позволяет поддерживать прозрачность раствора и стабильность его химических параметров.

Регулярная проверка состава на содержание посторонних ионов меди или железа исключает риск потемнения олова. Если фильтры забиваются, плотность тока распределяется неравномерно, что вызывает появление полос на металле. В процессе работы аноды закрывают специальными чехлами из плотной ткани для улавливания крупных частиц шлама. Чистота химии напрямую определяет блеск и плотность наносимого сплава Sn-Bi.

Сплав олово-висмут — безопасная альтернатива свинецсодержащим покрытиям, которые запрещены во многих странах. Висмут не относится к токсичным тяжелым металлам и не наносит вреда окружающей среде при правильной утилизации. Изделия с таким слоем разрешено использовать в производстве бытовой техники, игрушек и медицинского оборудования.

Технология соответствует международным экологическим стандартам, таким как RoHS, что позволяет экспортировать продукцию на мировые рынки. Переход на бессвинцовые методы обработки металлов повышает престиж и конкурентоспособность предприятия.

В процессе нанесения покрытия не выделяется опасных паров, если в цехе работает исправная вентиляция. Отработанные растворы и промывные воды подлежат стандартной нейтрализации на станциях очистки стоков. Сплав олово-висмут легко поддается вторичной переработке при плавлении лома без выделения ядовитых газов. Использование этого материала способствует сохранению чистоты природных ресурсов и здоровья персонала. Прозрачность процессов и безопасность реагентов делают гальванику Sn-Bi востребованной в современном экологичном производстве.
