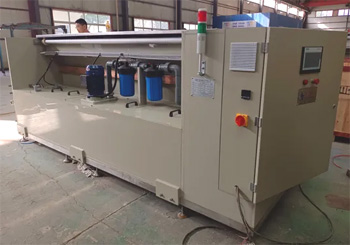

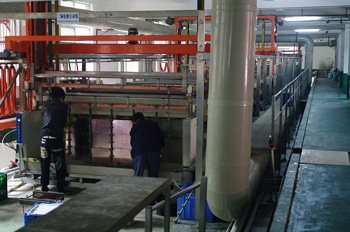

Оборудование для меднения

Медно-фосфористые аноды содержат от 0.04 до 0.06% фосфора, потому что этот компонент обеспечивает правильное растворение металла в кислых сульфатных электролитах. При подаче тока на поверхности пластин образуется плотная черная пленка, которая предотвращает попадание мелких частиц меди в объем раствора. Если использовать обычную чистую медь, в ванне возникнет избыточное количество шлама, который оседает на деталях и создает шероховатость.

Фосфор помогает поддерживать стабильную концентрацию ионов и исключает появление пассивного слоя на электродах при высоких плотностях тока. Такие аноды производят в виде пластин или сферических гранул, которые удобно загружать в титановые корзины для обеспечения постоянной площади контакта.

Форма гранул в виде шариков диаметром 25-30 мм обеспечивает максимальную плотность засыпки и равномерный износ материала по всей высоте подвески. Когда медь растворяется, фосфористая пленка надежно удерживает микропримеси внутри анодного чехла и сохраняет прозрачность электролита. Это позволяет получать зеркальные блестящие покрытия без частого проведения операций фильтрации и очистки дна ванны.

Реверсивные выпрямители подают ток в прямом и обратном направлении с высокой частотой переключения, что позволяет равномерно распределять медь внутри узких сквозных отверстий. В фазе прямого импульса происходит осаждение металла на поверхность, а кратковременный обратный импульс растворяет излишки меди на выступающих углах и кромках.

Такой алгоритм работы оборудования устраняет эффект «собачьей кости», когда толщина покрытия на краях отверстия значительно превышает слой в его центральной части. Блок управления позволяет настраивать соотношение времени и амплитуды импульсов для достижения идеального соотношения сторон до 10:1 и выше. Применение реверсивного тока сокращает время металлизации в 2-3 раза по сравнению со стандартными режимами постоянного напряжения.

Силовые модули охлаждают с помощью проточной воды или мощных вентиляторов, потому что высокие токи вызывают значительный нагрев полупроводниковых компонентов. Цифровой интерфейс передает данные о форме выходного сигнала на монитор оператора для визуального контроля стабильности процесса. Встроенные фильтры подавляют сетевые помехи и обеспечивают чистоту выходного напряжения с погрешностью не более 1%.

Модули автоматического дозирования поддерживают концентрацию восстановителей и солей меди в растворах химического меднения без прямого вмешательства персонала. Система включает в себя фотометрические датчики, которые анализируют интенсивность окраски раствора и определяют содержание ионов металла в реальном времени. Когда концентрация падает ниже заданного порога, контроллер дает команду на запуск прецизионных насосов для подачи свежих порций концентрата.

Точное введение формальдегида или гипофосфита натрия обеспечивает стабильную скорость реакции и предотвращает самопроизвольный распад ванны. Такой подход гарантирует получение однородного слоя на диэлектрических материалах перед их последующей гальванической обработкой.

Трубопроводы системы подачи изготавливают из фторопласта, который не вступает в реакцию с активными компонентами химической меди. Наличие датчика pH позволяет одновременно корректировать щелочность среды для поддержания оптимальной активности восстановителя. Для непрерывного мониторинга остатка материалов на складе емкости с реагентами снабжают весовыми платформами.

Анодные чехлы шьют из плотных синтетических тканей на основе полипропилена или лавсана, которые обладают высокой устойчивостью к воздействию сильных кислот. Для свободного прохождения ионов меди и одновременного удержания частиц шлама материала имеет определенную пористость от 5 до 25 мкм.

Перед установкой новую ткань обязательно вываривают в горячей воде для удаления технологических замасливателей и улучшения смачиваемости волокон. Чехол должен плотно облегать анодную пластину или титановую корзину, чтобы исключить образование складок и застойных зон. Точный выбор ткани предотвращает попадание нерастворимых примесей в электролит и обеспечивает покрытия без механических включений.

Верхнюю часть мешка снабжают завязками или пластиковыми зажимами, которые надежно фиксируют изделие на анодной штанге. Регулярная промывка чехлов позволяет удалять накопившийся мусор и восстанавливать нормальную циркуляцию раствора через поры ткани. Если материал забивается солями, напряжение на ванне начинает расти, что приводит к перегреву электролита и снижению выхода по току. Срок службы качественного чехла составляет от 6 до 12 месяцев.

Вибростенды, или системы вибрации подвесок устанавливают на ванны для удаления пузырьков воздуха из глубоких глухих отверстий и узких пазов. Механические колебания низкой частоты передаются на штангу с деталями, что заставляет жидкость активно циркулировать внутри сложной геометрии заготовок. Без вибрации воздух блокирует доступ электролита к поверхности металла, в результате чего на изделиях остаются неокрашенные участки - «проплешины».

Оборудование состоит из эксцентрикового двигателя и системы гибких направляющих, которые изолируют вибрацию от корпуса ванны. Плавная регулировка амплитуды позволяет подбирать оптимальный режим для разных типов изделий без риска их падения от крючков подвески.

Привод вибратора защищают герметичным кожухом для предотвращения попадания агрессивных брызг на обмотки электродвигателя. Конструкция креплений обеспечивает передачу энергии непосредственно на рабочую зону, сохраняя стабильность электрического контакта. Использование вибрации позволяет увеличить плотность тока на 15-20% за счет быстрого обновления прикаточного слоя электролита.

Для нагрева и охлаждения кислых медных электролитов используют теплообменники из химически инертных материалов, таких как графит или фторопласт. Графитовые аппараты обладают высокой теплопроводностью и не разрушаются под действием серной кислоты даже при температурах до +80℃. Пластинчатая конструкция обеспечивает компактные размеры устройства при сохранении большой площади теплообмена.

Тефлоновые змеевики применяют внутри ванн, когда требуется высокая электрическая изоляция элементов от токоведущих шин. Такие материалы исключают риск загрязнения раствора ионами посторонних металлов, которые могут испортить цвет и блеск медного покрытия.

Внешние теплообменники подключают через циркуляционные насосы с магнитной муфтой для обеспечения герметичности контура. Система управления поддерживает температуру с точностью до 0.5℃, что позволяет сохранять стабильную активность блескообразующих добавок. В зимний период оборудование работает на нагрев, а летом переключается на контур чиллера для отвода избыточного тепла. Уплотнения из витона выдерживают длительные термические циклы без потери эластичности и появления протечек.

Воздуходувки для перемешивания медного электролита должны обеспечивать подачу абсолютно чистого воздуха без малейших следов машинного масла. Использование масляных компрессоров запрещено, так как жировые загрязнения полностью блокируют процесс осаждения меди и вызывают отслоение покрытия.

Оборудование вихревого или роторного типа создает равномерный поток воздуха с низким давлением, который проходит через сеть перфорированных труб на дне ванны. Интенсивный барботаж предотвращает расслоение раствора по плотности и выравнивает температуру во всем объеме емкости. Это позволяет работать на повышенных режимах и получать однородные слои металла.

Корпус воздуходувки устанавливают в шумопоглощающий шкаф за пределами агрессивной зоны для продления срока службы подшипников. На входе ставят многоступенчатые фильтры для задерживания пыли, которая может создать центры кристаллизации и вызвать шероховатость меди. Для исключения заброса электролита в нагнетатель при остановке мотора система трубопроводов из ПВХ снабжается обратными клапанами.

Установки струйного меднения применяют для нанесения толстых слоев металла на конкретные участки деталей без использования маскирующих лаков. Процесс основан на подаче высокоскоростной струи электролита через специальное сопло, которое одновременно служит анодом.

Деталь перемещается относительно форсунки с помощью программного управления, что позволяет обрабатывать зоны со сложным контуром. Высокая скорость потока снимает диффузионные ограничения и позволяет применять плотности тока в десятки раз выше обычных гальванических режимов. Метод идеален для восстановления посадочных мест валов или локального упрочнения изношенных поверхностей крупногабаритных узлов.

Оборудование снабжают системой сбора и фильтрации раствора, который после контакта с металлом стекает в приемный резервуар для повторного использования. Насосы высокого давления обеспечивают стабильность факела распыла и предотвращают разбрызгивание химии за пределы рабочей зоны. Координатные столы с сервоприводами гарантируют точность позиционирования пятна меднения до 0.05 мм.

Для точного контроля содержания органических добавок в медных ваннах используют вольтамперометрические анализаторы типа CVS. Прибор измеряет скорость осаждения меди на вращающемся дисковом электроде при разных потенциалах и вычисляет концентрацию блескообразователей.

Это единственный надежный способ оценки активности добавок, так как их химический анализ обычными методами невозможен. Оборудование позволяет вовремя заметить избыток продуктов распада органики, которые вызывают хрупкость и потемнение покрытия. На основе полученных данных автоматика корректирует работу дозирующих насосов, чтобы баланс всех компонентов электролита восстанавливался.

Аналитическая станция выполняет замеры по заданной программе и выводит результаты в виде наглядных графиков на экран компьютера. Встроенные стандарты калибровки обеспечивают высокую достоверность измерений независимо от текущей температуры раствора. Система забора проб снабжается фильтрами для удаления шлама, который может исказить результаты электрических замеров.

Электролизные установки регенерации извлекают ионы меди из сточных вод и возвращают их в производство в виде чистых металлических листов. Оборудование состоит из каскада ячеек с нерастворимыми анодами и катодами из нержавеющей стали, на которых происходит осаждение металла. Промывная вода циркулирует через систему до момента, когда концентрация меди в ней снизится до безопасных значений для сброса в канализацию.

Такой подход превращает опасные отходы в ценный ресурс и значительно снижает затраты на покупку новых анодов для основных ванн. Автоматика контролирует плотность тока в зависимости от остаточного содержания металла для обеспечения высокого качества осадка.

Корпус установки изготавливают из полипропилена с надежной защитой от протечек и системой вентиляции для удаления газов. После набора необходимой массы медные листы легко снимают с катодов и отправляют на переплавку или используют в качестве подпитки для других процессов. Система снабжается датчиками проводимости, которые управляют потоками жидкости между накопительными емкостями и электролизером.

Для удаления паров серной кислоты системы очистки воздуха для линий меднения комплектуют двухступенчатыми каплеуловителями и скрубберами. Внутри бортовых отсосов устанавливают специальные сетчатые кассеты из полимерных нитей, которые задерживают мелкие брызги электролита. Возвращенная жидкость стекает обратно в ванну, что снижает расход реагентов и уменьшает нагрузку на магистральные воздуховоды.

Вторая стадия очистки проходит в вертикальной колонне, где воздух промывается водой или нейтрализующим раствором щелочи. Мощные центробежные вентиляторы обеспечивают скорость потока, достаточную для полной локализации вредных выделений над зеркалом ванны.

Воздуховоды проектируют с уклоном в сторону сборников конденсата для исключения образования водяных пробок в системе. Датчики давления контролируют степень загрязнения фильтрующих элементов и подают сигнал о необходимости их промывки или замены. Все элементы конструкции изготавливают из пластика, который не боится коррозии и не требует периодической окраски. Использование частотных преобразователей позволяет плавно менять производительность вытяжки при изменении температуры в цехе.

В ваннах химического меднения используют бесконтактные ультразвуковые уровнемеры или датчики давления, устойчивые к образованию медного налета. Ультразвуковой сенсор, который монтируют на крышке емкости, измеряет расстояние до зеркала раствора без прямого контакта с агрессивной средой. Это исключает риск ложных срабатываний из-за налипания металла: оно часто происходит на поплавковых или кондуктометрических приборах.

Когда уровень падает из-за испарения воды, контроллер включает электромагнитный клапан для автоматической подпитки ванны. Точное поддержание объема раствора гарантирует стабильность концентрации всех химических компонентов и качество формируемого слоя.

Корпус прибора защищают от коррозии специальным полимерным напылением и снабжают индикатором текущего значения на передней панели. Встроенные алгоритмы фильтрации сигнала убирают помехи от работы мешалок или барботажа, обеспечивая высокую точность измерений. При критическом снижении уровня система оповещения подает звуковой сигнал, предотвращая перегрев ТЭНов и возгорание оборудования.

Датчики электропроводности (кондуктометры) измеряют общую концентрацию солей в медных электролитах для контроля стабильности их состава. Прибор состоит из двух инертных электродов, между которыми измеряется электрическое сопротивление раствора в реальном времени. Полученные данные позволяют судить о накоплении вредных примесей или избытке солей, которые могут привести к кристаллизации и засорению фильтров.

Кондуктометр помогает вовремя определить момент для проведения регламентной корректировки или частичной замены ванны. Это особенно важно для пирофосфатных электролитов, где баланс ионов определяет блеск и адгезию медного покрытия на заготовках.

Электроды датчика изготавливают из графита или нержавеющей стали с защитным покрытием для предотвращения их растворения. Система термокомпенсации автоматически корректирует показания в зависимости от текущей температуры жидкости, обеспечивая достоверность данных. Регулярная калибровка прибора по эталонным растворам гарантирует точность процесса.
