Оборудование для электродуговой металлизации

Источники питания для электродуговой металлизации оснащают системами цифровой стабилизации, потому что постоянство напряжения напрямую влияет на размер капель расплавленного металла. В современных инверторных блоках используют транзисторы типа IGBT, которые позволяют поддерживать параметры тока с точностью до 1%.

Контроллер отслеживает сопротивление дугового промежутка и мгновенно корректирует подачу энергии при изменении вылета проволок. Если напряжение падает, размер частиц увеличивается и покрытие получается пористым и грубым. Высокая стабильность дуги обеспечивает однородность защитного слоя по всей площади напыления. Электронные фильтры подавляют сетевые помехи и защищают чувствительные узлы от скачков напряжения в заводской электросети.

Силовые шкафы снабжают принудительной вентиляцией с многоступенчатой очисткой воздуха, так как металлическая пыль может вызвать короткое замыкание в электронной плате. Внутренние компоненты покрывают защитным лаком. Такое покрытие помогает работать в условиях высокой влажности и агрессивных паров. Программное обеспечение позволяет сохранять оптимальные режимы для разных типов проволок и автоматически подстраивать характеристики.

Механизмы подачи проволоки разделяют на толкающие, тянущие и комбинированные системы в зависимости от длины подающих шлангов и жесткости материала. Толкающий привод располагают внутри основного блока, он проталкивает проволоку через гибкий канал к пистолету. Такая схема подходит для работы на коротких дистанциях до 3-5 м, когда риск заклинивания нити минимален.

Тянущий механизм монтируют непосредственно в рукоятке горелки, что обеспечивает более стабильную подачу мягких алюминиевых или медных проволок. Комбинированные или двухприводные системы Push-Pull используют при удалении от источника на 10-15 м. Синхронизация двух двигателей исключает растяжение проволоки и гарантирует равномерное поступление металла в зону плавления.

Ролики подающих узлов изготавливают из закаленной стали и снабжают специальными канавками для надежного сцепления с поверхностью. Давление прижима регулируют с помощью подпружиненных винтов, чтобы избежать деформации пустотелых порошковых проволок. Контроллер отслеживает скорость вращения вала и мгновенно останавливает процесс при обнаружении затора или обрыва материала.

Конструкция сопла определяет форму факела и кинетическую энергию капель расплава, поэтому его выбирают под конкретный диаметр проволоки и требуемую ширину пятна. Воздушные колпачки создают концентрический поток, который сжимает плазму дуги и разгоняет частицы металла по направлению к детали.

Для получения плотных покрытий применяют сопла с узким каналом, которые формируют скоростную струю с минимальным разбросом. Широкие веерные насадки подходят для обработки больших плоских поверхностей, когда нужно обеспечить высокую производительность труда. Материал сопла должен выдерживать интенсивный нагрев и эрозионное воздействие скоростного воздуха. Традиционно используют детали из жаропрочной меди или специализированных керамических сплавов с высокой теплопроводностью.

Внутреннюю геометрию канала рассчитывают для минимизации турбулентности и предотвращения налипания брызг расплавленного металла на стенки. Если на кромках сопла образуются наросты, форма факела искажается, и качество защитного слоя значительно падает. Система крепления позволяет быстро производить замену наконечника без использования сложного инструмента прямо на рабочем месте.

Осушители удаляют пары воды из пневматической системы, потому что влага вызывает мгновенное окисление расплавленных частиц металла в полете. Если в струю воздуха попадает конденсат, адгезия покрытия к основе падает в несколько раз из-за образования рыхлой оксидной пленки на границе сред. Влага также провоцирует нестабильность электрической дуги и может привести к пробою изоляции внутри металлизационного пистолета.

Оборудование для подготовки воздуха монтируют в непосредственной близости от поста напыления для гарантии точки росы не выше -40℃. Использование сухого воздуха обеспечивает получение плотных слоев с минимальной пористостью и высокой коррозионной стойкостью. Качественная просушка энергоносителя исключает появление микротрещин в структуре защитного барьера.

Система очистки включает коалесцирующие фильтры, которые задерживают капли компрессорного масла и механические примеси размером более 0.01 мкм. Присутствие масляных пятен на детали полностью блокирует сцепление металла с поверхностью и вызывает массовое отслоение слоя при эксплуатации. Автоматические клапаны сбрасывают накопленную жидкость в дренажную магистраль без остановки технологического процесса.

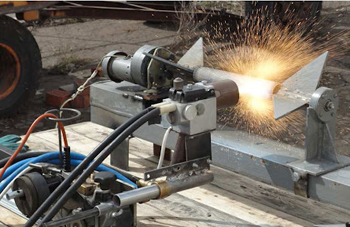

Автоматический контроль зазора поддерживает стабильное расстояние между концами электродов для обеспечения равномерного плавления проволоки. Система включает датчики напряжения на дуге и высокоскоростной микропроцессорный блок обработки сигналов.

Когда расстояние между проволоками меняется из-за вибраций или неравномерного износа, напряжение дуги отклоняется от заданного значения. Контроллер мгновенно корректирует скорость вращения двигателей подачи, чтобы вернуть зазор в технологические границы. Точное удержание этого параметра исключает возникновение коротких замыканий или случайное гашение разряда во время работы. Правильная настройка системы гарантирует мелкодисперсное распыление металла и отсутствие крупных включений в структуре покрытия.

Программное обеспечение фильтрует помехи от силового трансформатора и обеспечивает стабильность процесса даже при использовании проволок со сложным химическим составом. Оборудование снабжают функцией автоматического поджига дуги, когда подача проволок и воздуха начинается в строгой последовательности. В случае заклинивания одного из каналов подачи автоматика мгновенно отключает ток для предотвращения прожога сопла горелки.

Электронные блоки управления и инверторы помещают в герметичные шкафы с избыточным давлением очищенного воздуха для исключения оседания токопроводящей пыли. Но при работе металлизатора в воздух попадают микроскопические частицы металла, которые могут вызвать короткое замыкание на платах при попадании внутрь корпуса. Система принудительной вентиляции шкафа забирает воздух из чистой зоны через фильтры тонкой очистки и создает внутри барьер для загрязнений.

Все внешние разъемы и органы управления снабжают резиновыми уплотнителями с классом защиты IP65 и выше. Использование выносных пультов управления позволяет размещать силовые агрегаты в отдельном техническом помещении на удалении от зоны напыления. Такая компоновка оборудования в несколько раз продлевает срок службы компонентов.

Внутренние поверхности шкафов покрывают специальной диэлектрической краской на эпоксидной основе. Радиаторы охлаждения силовых транзисторов защищают от прямого воздействия атмосферы цеха с помощью замкнутых контуров или теплообменников типа «воздух-воздух». Провода и кабели прокладывают в гофрированных трубках из полипропилена с обязательной герметизацией мест входа в шкаф.

Системы жидкостного охлаждения отводят избыточное тепло от металлизационного пистолета при работе на токах высокой плотности до 500-800 А. Горение дуги вызывает интенсивный нагрев контактных наконечников и сопла, что может привести к их расплавлению или быстрой эрозии.

Оборудование включает замкнутый контур с насосом, теплообменником и баком для дистиллированной воды или антифриза. Охлаждающая жидкость циркулирует через внутренние каналы горелки, поддерживая температуру узлов в безопасном диапазоне. Это позволяет проводить напыление в непрерывном режиме в течение нескольких часов без риска повреждения инструмента. Применение воды вместо воздушного обдува повышает ресурс расходников и поддерживает стабильность факела.

Автоматика постоянно контролирует проток и температуру охладителя, блокируя работу источника питания при аварийном падении давления в магистрали. Теплообменник в составе установки сбрасывает накопленную энергию в окружающую среду или в цеховую систему оборотного водоснабжения. Система снабжается датчиками проводимости воды, не допускающими накопления накипи и солей внутри тонких каналов горелки.

Цифровые счетчики измеряют длину поданной проволоки в режиме реального времени и вычисляют фактическую массу нанесенного металла. Прибор состоит из прецизионного мерного ролика с энкодером, который устанавливают в механизме подачи заготовок.

Импульсы от датчика передаются на контроллер, который умножает пройденный путь на удельный вес материала конкретного диаметра. Данные позволяют точно контролировать толщину слоя и вовремя останавливать процесс при достижении заданных параметров. Такой мониторинг исключает перерасход дорогостоящих сплавов и обеспечивает строгое соблюдение технологических карт. Использование счетчиков является обязательным требованием для автоматизированных линий с высокой степенью контроля качества.

Программное обеспечение позволяет задавать лимиты расхода для каждой партии изделий и подает звуковой сигнал при приближении к финалу цикла. Встроенный архив сохраняет историю потребления материалов для ведения складского учета и анализа себестоимости работ. Наличие функции паузы позволяет временно прекращать подачу без сброса накопленных данных о массе металла.

Система заземления для установок металлизации должна обеспечивать надежный отвод токов утечки и защиту электроники от мощных электромагнитных помех. Оборудование генерирует сильные поля в момент горения дуги, которые могут вызвать сбои в работе микропроцессорных блоков и датчиков. Сопротивление контура заземления не должно превышать 4 Ом.

Все элементы линии, включая источник питания, механизм подачи и рабочую кабину, объединяют общей шиной с большим сечением. Металлизационный пистолет снабжают отдельным заземляющим проводником внутри силового кабеля для предотвращения статических разрядов. Точное исполнение электрических стыков исключает нагрев соединений и потери мощности.

Для защиты от высокочастотных наводок применяют ферритовые фильтры и экранированные кабели управления с заземлением оплетки в одной точке. Шины заземления прокладывают по кратчайшему пути к контуру здания для минимизации индуктивности проводников. В зонах ручного напыления устанавливают диэлектрические коврики и системы выравнивания потенциалов для исключения поражения током при случайном контакте.

Агрегаты очистки удаляют мелкодисперсную металлическую пыль и продукты сгорания из воздуха рабочей зоны для обеспечения санитарных норм. В процессе электродуговой металлизации образуется плотное облако аэрозолей, которое требует принудительной вытяжки через систему рукавных фильтров. Загрязненный поток проходит через камеру предварительного осаждения, где задерживаются крупные частицы и случайные искры.

Основная очистка происходит в патронных фильтрах со специальным антистатическим напылением, которое предотвращает возгорание горючей пыли. Степень очистки достигает 99.9%, что позволяет возвращать теплый воздух обратно в помещение для экономии энергии в зимний период. Корпус установки изготавливают из усиленной стали с надежной звукоизоляцией мощных вентиляторов.

Система снабжается автоматическим механизмом импульсной продувки сжатым воздухом для очистки фильтровальных элементов от налета. Накопленный шлам ссыпается в герметичный бункер, который снабжают датчиком уровня для своевременной выгрузки отходов. Датчики давления контролируют сопротивление фильтров и сигнализируют о необходимости их замены при падении производительности вытяжки.

Регламентное обслуживание контактных наконечников включает их регулярную очистку от наслоений металла и проверку диаметра проходного отверстия. В процессе работы проволока постоянно трется о стенки канала, что вызывает его постепенный износ и увеличение зазора. Когда контакт становится неплотным, стабильность дуги падает и в цепи возникают микроразряды, которые разрушают внутреннюю поверхность наконечника.

Изношенные детали подлежат обязательной замене при превышении диаметра отверстия на 0.2-0.3 мм от номинала. Правильное состояние контактов гарантирует стабильную передачу тока к проволокам и исключает перегрев рукоятки пистолета. Качественная фиксация наконечника в горелке предотвращает утечки воздуха и вибрации в зоне плавления.

Поверхность токоподводов протирают специальными составами для удаления жировых пленок и продуктов окисления после каждой смены. Перед установкой новых наконечников проверяют чистоту резьбовых соединений для обеспечения минимального переходного сопротивления. Система охлаждения каналов должна быть свободна от солевых отложений для эффективного отвода тепла от контактной зоны. Программный контроль наработки в часах помогает планировать замену расходных материалов до момента их полного разрушения.

Подача азота или аргона вместо сжатого воздуха предотвращает окисление расплавленного металла и повышает адгезию защитного слоя. В инертной среде частицы цинка или нержавеющей стали сохраняют химический состав и образуют плотную металлургическую связь с поверхностью детали.

Такой метод позволяет получать покрытия с уникальными антикоррозийными свойствами, которые недостижимы при обычном воздушном распылении. Использование газов-носителей также снижает уровень выгорания легирующих элементов в порошковых проволоках, сохраняя высокую твердость и износостойкость. Для точной настройки состава атмосферы оборудование снабжают блоками газового распределения и регуляторами массового расхода.

Система управления плавно меняет подачу газа в зависимости от стадии процесса, обеспечивая защиту дуги в момент ее зажигания. Конструкция сопла пистолета предусматривает наличие кольцевых каналов для формирования газовой завесы вокруг центрального факела. Это предотвращает подсос атмосферного воздуха в струю расплава и снижает пористость финишного слоя до 1-2%. Использование азота в качестве энергоносителя считается наиболее экономичным решением для получения качественных технических покрытий. При работе с тугоплавкими сплавами на основе хрома или вольфрама аргонная защита исключает образование хрупких нитридов в структуре металла.
