Электродуговая металлизация

Электродуговой метод демонстрирует рекордную производительность среди всех технологий термического напыления слоев. Аппарат плавит до 20 кг металла в час, поэтому обработка больших конструкций занимает минимум времени.

Когда возникает необходимость в защитной броне для мостовых опор или морских судов, выбирают именно такой способ из-за его высокой эффективности. Энергия дуги идет непосредственно на проволочные электроды, что исключает лишние потери теплоты в окружающую среду.

Высокая скорость работ позволяет значительно сократить сроки выполнения крупных заказов без потери качества. Поток расплава мгновенно заполняет микрорельеф и создает плотный панцирь. Стоимость работ снижается из-за автоматизации процесса и малых затрат на наладку техники. Металл ложится ровно по всей площади изделия и обеспечивает надежный барьер против ржавчины. Такая оперативность делает технологию лидером при защите объектов на открытом воздухе.

Использование в одном процессе двух разных проволок дает возможность получать сложные псевдосплавы. Когда дуга вспыхивает между электродом из стали и проволокой из бронзы, в факеле происходит их механическое смешивание.

На поверхность детали попадает композиция, которая сочетает полезную вязкость одного металла и твердость другого. Подобная гибкость настроек позволяет создавать поверхности с уникальными физическими характеристиками под конкретные технические задачи.

Слой приобретает структуру, где микрочастицы разных материалов идут друг за другом. Такое покрытие сопротивляется износу гораздо лучше обычных монолитных сплавов. Метод позволяет экономить дорогие присадки, так как их вводят в состав только в нужном количестве. Результат обеспечивает высокую долговечность узлов трения и защиту от химической коррозии.

Поверхность детали во время обработки почти не нагревается, так как тепловой контакт с горячими частицами длится доли секунды. Температура основного металла заготовки остается в пределах +100–150℃, что исключает риск термических поводков.

Когда сталь имеет сложную форму или малую толщину стенок, сохранение ее геометрии становится ключевым преимуществом. Отсутствие сильного нагрева позволяет работать со сталью после закалки без потери ее первоначальной твердости.

Структура основы не меняет свои свойства, потому что в ней не возникают зоны отпуска или новые превращения. Процесс напыления не вызывает внутренних напряжений, которые часто приводят к искривлению деталей после сварки. Изделие сохраняет точность размеров сразу после остывания на воздухе. Эта особенность делает технологию идеальной для ремонта валов и корпусов прецизионной техники. Безопасность термического цикла гарантирует отсутствие брака при выпуске ответственных узлов.

Прочность связи возникает за счет механического заклинивания и молекулярного притяжения частиц. Когда жидкие капли металла врезаются в шероховатую поверхность на высокой скорости, они мгновенно меняют форму. Материал затекает во все впадины микрорельефа и образует надежный механический замок. Качество сцепления напрямую зависит от кинетической энергии потока и чистоты основы перед началом работ.

Для подтверждения надежности брони проводят испытания на отрыв образцов для контроля. Слой металла выдерживает значительные вибрации и не шелушится при изгибах заготовки. Сила адгезии при дуговом напылении выше, чем при использовании газопламенных горелок. Плотное прилегание исключает риск возникновения скрытых очагов подслойной коррозии. Правильная настройка дистанции до объекта обеспечивает оптимальную силу удара каждой капли.

Качество подачи в аппарат сжатого газа определяет чистоту и однородность металла. Воздух должен пройти через систему фильтрации для полного удаления паров масел и капель влаги. Если в струю попадут загрязнения, они нарушат молекулярную связь частиц и вызовут отслоение защиты. Чистый азот используют для предотвращения окисления расплава в полете, что важно при работе с медью или сталью с высоким легированием.

Стабильное давление газа обеспечивает равномерный факел распыления без рывков и крупных капель. Наличие осушителей гарантирует отсутствие конденсата внутри шлангов. Постоянный контроль состояния фильтров предотвращает попадание пыли в зону дуги. Результат обработки выглядит безупречно только при идеальной чистоте всей газовой магистрали. Сухой и очищенный воздух способствует получению мелкозернистой структуры покрытия.

Покрытия после электродуговой металлизации имеют естественную пористость в пределах 10–15% от общего объема. Через микроскопические каналы влага способна проникать к основному металлу, что требует проведения дополнительной герметизации.

Для защиты поверхность пропитывают жидкими полимерными составами или восками сразу после завершения цикла. Жидкость затекает в пустоты и после застывания полностью блокирует доступ агрессивной среды к стальной основе.

Такая обработка повышает коррозионную стойкость брони в несколько раз при работе в соленой воде или кислотах. Слой становится более гладким и легче поддается очистке от загрязнений. Поры также могут выполнять полезную роль, если деталь работает в масле, так как они удерживают смазку в зоне трения. Выбор типа пропитки зависит от рабочей температуры и химической активности атмосферы. Глубокое заполнение каналов гарантирует монолитность защиты и исключает риск точечной ржавчины.

Создание сложного микрорельефа поверхности — обязательное условие долговечности защиты. Перед началом процесса металл подвергают абразивоструйной обработке колотой дробью или корундом. Острые частицы выбивают на заготовке множество мелких граней, которые служат фундаментом для механического сцепления с расплавом. Чистота очистки должна соответствовать степени Sa 3, чтобы полностью убрать следы жира, ржавчины и старой краски.

Между окончанием подготовительных работ и началом напыления должно пройти не более двух часов. Свежий срез металла активно поглощает кислород, а невидимая пленка оксидов резко снижает адгезию защиты. Шероховатость на уровне 60–80 мкм обеспечивает максимальную площадь контакта металлов. Процесс подготовки увеличивает усталостную прочность заготовки за счет наклепа. Правильный фундамент гарантирует, что металлическая броня не отвалится при сильных ударах.

Электродуговая металлизация использует для плавления проволоки электрический ток, тогда как газопламенные методы работают на сжигании топлива. Электрическая дуга обеспечивает более высокую температуру в зоне реакции, что позволяет плавить даже твердые марки сталей.

Скорость потока при дуговом методе выше, поэтому плотность и адгезия слоя оказываются лучше. Технология не требует использования опасных баллонов с ацетиленом или пропаном, что повышает пожарную безопасность цеха.

Затраты на электроэнергию обычно ниже стоимости закупки и доставки технического газа. Процесс позволяет легко регулировать производительность через изменение параметров тока. Оборудование для дугового метода компактнее и мобильнее, что удобно для работы на выездных объектах. Металл ложится ровнее, так как отсутствует риск попадания продуктов сгорания в покрытие. Выбор электричества в качестве источника энергии делает производство более экологичным и предсказуемым.

Напыление сплава цинка с алюминием создает комбинированную защиту с уникальными антикоррозионными свойствами. Цинк обеспечивает электрохимическую сохранность стали, а алюминий формирует плотную пассивную пленку на поверхности.

Такая броня превосходит по надежности обычную оцинковку при работе в морском климате и промышленных зонах. Слой металла успешно блокирует развитие точечной коррозии и предотвращает разрушение тонких стенок изделий.

Поверхность приобретает высокую стойкость к абразивному износу и механическим повреждениям. При случайной царапине свойства цинка останавливают ржавление в зоне дефекта. Алюминий повышает жаростойкость покрытия и предотвращает его потемнение на солнце. Результат обработки сохраняет защитные функции в течение 60 лет без повторного обновления. Качественная металлизация — самый надежный способ консервации крупных металлоконструкций на открытом воздухе.

Медное и алюминиевое напыление позволяет восстанавливать электропроводность контактов и шин без замены всего узла. Слой чистого металла обеспечивает низкое сопротивление и гарантирует стабильную передачу сигналов.

Технология востребована при ремонте мощных рубильников, трансформаторных выводов и элементов защиты от молний. Поверхность приобретает свойства проводника и сохраняет механическую прочность стальной или чугунной основы.

Толщину токопроводящего слоя регулируют количеством проходов пистолета в зависимости от расчетных нагрузок. Металл после напыления имеет высокую активность и легко поддается последующей пайке. Защитная оболочка предотвращает нагрев соединений и снижает риск возникновения пожаров в электросетях. Процесс проходит быстро и не требует демонтажа массивных шинопроводов.

Нанесение нержавеющей или легированной стальной проволоки создает на поверхности заготовки износостойкую корку. Микротвердость таких слоев достигает высоких параметров, что вполне достаточно для защиты валов от истирания.

В процессе плавления в дуге структура металла закаляется и приобретает дополнительную сопротивляемость нагрузкам. Метод позволяет превращать обычные стали в высокотехнологичные детали с заданными параметрами поверхности.

Плотный панцирь эффективно противостоит воздействию мелких частиц и трению скольжения. Срок службы втулок и осей после такой обработки возрастает в несколько раз. Слой надежно защищает деталь от эрозии под влиянием скоростных потоков жидкостей или газов. После напыления поверхность требует чистовой шлифовки для достижения зеркальной гладкости и точных размеров. Результат упрочнения окупается за счет снижения простоев оборудования при ремонтах.

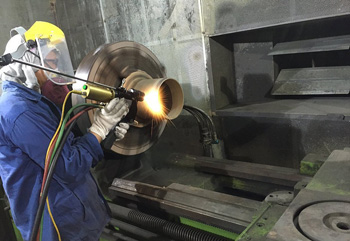

Процесс металлизации сопровождается интенсивным световым излучением и выделением металлического дыма. Защита персонала включает использование специальных шлемов с фильтрами и систем подачи очищенного воздуха.

Оборудование должно работать в зонах с мощной вентиляцией для удаления паров цинка или меди. Длительный контакт с металлической пылью без респиратора наносит вред здоровью, поэтому соблюдение правил гигиены труда обязательно.

Уровень шума при работе аппарата требует применения профессиональных наушников. Зону проведения работ закрывают экранами для защиты окружающих от искр и ярких вспышек дуги. Все кабели и шланги должны иметь надежную изоляцию для исключения риска поражения током. Своевременная уборка отходов напыления предотвращает риск возгорания пыли.

Уход за деталями с металлическим слоем требует регулярного осмотра на наличие глубоких механических сколов. Если защитный слой имеет дефекты до основного металла, место зачищают и восстанавливают локальным напылением.

В агрессивных средах рекомендуется обновлять полимерную пропитку раз в несколько лет для сохранения герметичности пор. Очистку от грязи проводят мягкими щетками или водой под давлением без использования сильных кислот.

Своевременное обслуживание продлевает жизнь антикоррозионной броне и исключает развитие скрытой ржавчины. Контроль толщины слоя магнитными приборами помогает оценивать скорость естественного износа металла. При правильной эксплуатации оцинкованные или алюминиевые покрытия не требуют покраски в течение всего срока службы. Инструкция по содержанию объекта содержит четкие рекомендации по периодичности проверок.
