Оборудование для платинирования и родирования

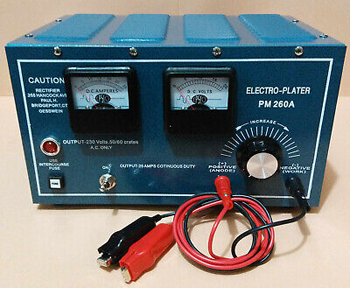

Импульсные источники питания подают электрический ток короткими вспышками с частотой до нескольких тысяч герц. Такая прерывистая подача энергии обеспечивает мгновенное осаждение металла на поверхность без образования крупных кристаллов. Применение высокочастотных модулей позволяет получать очень плотное и блестящее родиевое покрытие даже при минимальной толщине слоя.

Блок управления поддерживает режим стабилизации по току с погрешностью до 0.01 А, потому что родий крайне чувствителен к малейшим колебаниям напряжения. Внутренняя память прибора хранит десятки программ для разных типов ювелирных украшений или технических контактов. Компактный корпус выпрямителя защищают от коррозии специальным полимерным слоем.

Система контроля ампер-минут ведет точный учет расхода драгоценного металла в течение всей рабочей смены. Когда заданный предел потребления достигается, устройство подает звуковой сигнал или автоматически отключает питание ванны. Наличие функции реверса тока помогает активировать поверхность металла перед началом основного процесса осаждения платины. Инверторная схема преобразования энергии снижает потребление электричества на 15-20% и уменьшает нагрев силовых узлов.

Титановые аноды с нанесенным слоем чистой платины обладают абсолютной химической инертностью и не растворяются в кислом электролите. В отличие от медных или стальных электродов они не загрязняют ванну посторонними ионами в ходе долгой эксплуатации. Родиевые и платиновые растворы дорогостоящи, поэтому любая металлическая примесь приведет к порче всего объема химии.

Сетчатая структура титановой основы обеспечивает равномерное распределение силовых линий тока по всей площади заготовки. Платиновое напыление толщиной 2-5 мкм служит надежным катализатором реакции и поддерживает стабильное напряжение. Титан сохраняет механическую жесткость и легко выдерживает высокие плотности тока без деформации корпуса.

Такие аноды называют нерастворимыми, потому что они выполняют роль проводника и не уменьшаются в массе при прохождении тока. Для защиты от агрессивных паров кислоты крепежные крюки изготавливают из меди с обязательным никелированием. Плотный контакт с анодной штангой предотвращает нагрев соединений и скачки напряжения при работе оборудования.

Погружные нагреватели в оболочках из кварцевого стекла применяют для разогрева электролитов платинирования до рабочих температур +70-90℃. Кварц обладает уникальной химической стойкостью к горячим кислотам и полностью исключает попадание сторонних примесей в драгоценный раствор. Обычные металлические ТЭНы быстро разрушаются в такой среде, что вызывает короткое замыкание и мгновенную порчу дорогостоящей ванны.

Стеклянная трубка эффективно передает тепло и выдерживает резкие термические удары без образования трещин. Мощность нагревательных блоков рассчитывают для выхода на рабочий режим в течение 30-40 минут. Нагреватели располагают вдоль стенок емкости и снабжают защитными кожухами из фторопласта.

Электронный термоконтроллер поддерживает заданное значение температуры с точностью до 1℃ через выносной датчик в защитном чехле. При падении уровня жидкости система безопасности отключает питание для предотвращения взрыва стеклянной колбы от перегрева. Внутреннее пространство нагревателя заполняют очищенным песком, чтобы тепловая энергия распределялась равномерно. Провода в точках соединения защищают герметичными муфтами с высоким классом влагозащиты.

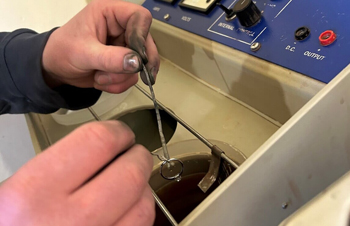

Подвесочные приспособления для родирования мелких деталей проектируют с учетом минимизации площади контакта и исключения теневых зон. Каркас рамы изготавливают из титана или нержавеющей стали с обязательным покрытием из химически стойкого ПВХ-пластизоля. Изоляция предотвращает бесполезное осаждение родия на саму подвеску, что существенно экономит дорогостоящий расходный материал.

Контактные крючки делают очень тонкими и острыми для обеспечения надежной передачи тока при минимальном следе на изделии. Расположение заготовок на раме рассчитывают таким образом, чтобы силовые линии тока распределялись равномерно по всей садке. Использование специализированной оснастки повышает производительность линии в 5-10 раз по сравнению с ручной обработкой.

Зажимные элементы снабжают пружинными фиксаторами, которые предотвращают падение легких украшений на дно ванны при интенсивном перемешивании. Правильная ориентация деталей в пространстве обеспечивает свободный выход пузырьков водорода из всех углублений и пазов. Подвески имеют стандартные узлы крепления для быстрой установки на штанги автоматических операторов или кареток.

Магнитные мешалки обеспечивают интенсивную циркуляцию родиевого электролита в небольших ваннах без использования громоздких насосов или воздушного барботажа. Принцип работы основан на вращении магнитного якоря в полимерной оболочке, который помещают на дно емкости с раствором.

Внешний двигатель под дном ванны создает переменное поле, которое заставляет якорь вращаться со скоростью до 1500 оборотов в минуту. Такое движение создает воронку и равномерно распределяет ионы драгоценного металла по всему объему. Отсутствие воздушных пузырьков предотвращает окисление компонентов ванны и исключает образование брызг агрессивного состава. Метод гарантирует получение однородного слоя на деталях сложной формы.

Корпус мешалки снабжают встроенным нагревательным элементом, что позволяет одновременно поддерживать температуру и перемешивать жидкость. Регулятор скорости вращения помогает настроить оптимальный режим циркуляции для исключения раскачивания подвесок. Якорь изготавливают из тефлона, который не вступает в реакцию с кислотами и легко отмывается от остатков химии.

Цифровые счетчики ампер-минут или ампер-часов контролируют количество электричества, которое прошло через электролит в процессе родирования. Поскольку масса осажденного металла напрямую зависит от заряда, прибор позволяет с высокой точностью определять реальный расход родия.

Оборудование интегрируют в цепь выпрямителя, при этом контроллер постоянно вычисляет интеграл тока по времени. Когда суммарное значение достигает установленного порога, автоматика подает сигнал о необходимости восполнения концентрации металла. Такой подход исключает риск обеднения ванны и гарантирует стабильность характеристик покрытия на каждой партии продукции.

Программное обеспечение прибора позволяет задавать автоматические коэффициенты для разных типов электролитов и плотностей тока. Встроенный архив сохраняет историю всех циклов обработки, что помогает анализировать эффективность производства за длительный период. Результаты измерений выводятся на дисплей и могут передаваться на центральный сервер предприятия через сетевой интерфейс. Наличие нескольких независимых каналов позволяет контролировать сразу несколько ванн платинирования с одного пульта.

Для локального родирования или платинирования применяют специальные инструменты-карандаши со сменными наконечниками из плотного натурального фетра. Этот материал обладает высокой впитывающей способностью и удерживает необходимый объем концентрированного электролита в зоне контакта.

Когда оператор касается поверхности металла, фетр обеспечивает мягкое и равномерное распределение тока по всей площади касания. Структура волокон исключает появление царапин на полированных ювелирных изделиях или прецизионных контактах. После использования наконечник легко заменяют на новый, что предотвращает перекрестное загрязнение растворов при переходе на другой тип металла. Фетровые стержни имеют разную форму для обработки плоских зон, узких пазов или глубоких выемок.

Внутренний анод внутри держателя карандаша изготавливают из платины или графита для обеспечения долговечности инструмента. Фетровая прокладка служит барьером, который предотвращает короткое замыкание между анодом и деталью. Постоянная подача свежего раствора к наконечнику происходит за счет капиллярного эффекта или принудительно - через тонкий шланг.

Электронные блоки управления и выпрямители для родирования помещают в герметичные шкафы с избыточным давлением очищенного воздуха. Родиевые электролиты содержат высокую концентрацию серной или фосфорной кислоты, пары которых вызывают быструю коррозию медных дорожек на платах. Система принудительной вентиляции шкафа забирает воздух из чистой зоны и создает внутри корпуса барьер, который препятствует проникновению едкого тумана.

Все внешние разъемы и органы управления снабжают резиновыми уплотнителями с классом защиты IP65 и выше. Использование выносных пультов управления позволяет размещать силовые агрегаты в отдельном техническом помещении на удалении от гальванических ванн. Такая компоновка оборудования в несколько раз продлевает срок службы дорогостоящей электроники.

Внутренние поверхности шкафов покрывают специальной химически стойкой краской на эпоксидной основе. Радиаторы охлаждения силовых транзисторов защищают от прямого воздействия атмосферы цеха с помощью замкнутых водяных контуров или герметичных теплообменников. Датчики контроля влажности внутри корпуса подают сигнал тревоги при разгерметизации системы или появлении конденсата.

Установки ионообменной очистки удаляют из ванн родирования и платинирования примеси меди, железа и никеля без потери ценных компонентов. В состав оборудования входят колонны со специальными селективными смолами, которые поглощают только ионы тяжелых металлов. Родий и платина остаются в растворе, что позволяет восстанавливать работоспособность электролита без его полной переработки на аффинажном заводе.

Накопление примесей происходит из-за растворения основы изделий или случайного заноса химии с предыдущих стадий процесса. Когда концентрация загрязнений превышает предел, покрытие становится темным и хрупким. Использование сорбционных колонок позволяет поддерживать идеальную чистоту ванны в течение нескольких лет непрерывной эксплуатации.

Очистку проводят в режиме циркуляции, когда насос прокачивает часть электролита через слой смолы и возвращает его обратно в емкость. Система снабжается датчиками контроля состава, которые сигнализируют о насыщении сорбента и необходимости его замены. Для визуального наблюдения за изменением цвета смолы в ходе работы корпус колонн изготавливают из прозрачного ПВХ. Перед подачей в ионообменный блок раствор проходит через фильтр тонкой очистки - для удаления шлама и органики.

Ванны промывки после родирования организуют по принципу трехступенчатого каскада с использованием ванн-уловителей для сбора остатков электролита. Первая емкость после рабочей ванны содержит непроточную дистиллированную воду, которая принимает на себя основную массу вынесенного родия. Эту жидкость периодически используют для восполнения уровня в основной рабочей ванне вместо долива чистой воды.

Вторая и третья ступени промывки работают в проточном режиме с низкой скоростью подачи воды для финишной очистки поверхности. Такая схема позволяет возвращать в производство до 95% драгоценного металла, который обычно теряется со сточными водами. Использование каскадного метода снижает затраты на покупку новых реагентов и уменьшает нагрузку на очистные сооружения.

Емкости для промывки изготавливают из светлого полипропилена, который облегчает визуальный контроль чистоты воды и состояния заготовок. На дне ванн устанавливают системы барботажа или ультразвуковые излучатели для интенсификации процесса вымывания химии из отверстий. Контроль качества промывки осуществляют через датчики электропроводности, которые управляют подачей свежей воды.

Для изготовления корпусов промышленных установок родирования применяют поливинилиденфторид или ПВДФ, так как он обладает абсолютной стойкостью к концентрированной серной кислоте. Родиевые электролиты имеют очень высокую кислотность, которая со временем разрушает обычный полипропилен или ПВХ. ПВДФ сохраняет идеальную гладкость поверхности и механическую прочность при нагреве до +100℃ и выше.

Листовой пластик соединяют методом бесконтактной сварки, что гарантирует полную герметичность швов и отсутствие напряжений в материале. Светло-серый цвет материала помогает вовремя заметить малейшие загрязнения или протечки на корпусе оборудования. Использование этого полимера исключает риск вымывания вредных примесей из пластика в электролит драгоценного металла.

Внешний стальной каркас ванны защищают от коррозии специальным полимерным напылением, которое не боится случайных брызг агрессивной химии. Конструкция опор обеспечивает равномерное распределение веса тяжелых растворов и исключает деформацию дна. На бортах ванны монтируют ложементы из того же материала - под установку анодных и катодных штанг. ПВДФ обладает отличными диэлектрическими свойствами, что предотвращает появление паразитных токов через корпус емкости.

Промышленные охладители для мощных линий платинирования отводят избыточное тепло, которое выделяется при прохождении токов большой плотности. При изготовлении технических электродов или нерастворимых анодов используют режимы, которые могут разогреть электролит выше критических значений. Для предотвращения распада органических добавок и сохранения структуры осадка холодильная установка поддерживает температуру в диапазоне +40-50℃.

Система включает в себя чиллер и погружной теплообменник из титана или нержавеющей стали с тефлоновым покрытием. Когда датчик фиксирует рост температуры, циркуляционный насос начинает прокачку хладагента через контур. Применение принудительного охлаждения позволяет работать на максимальных режимах производительности без риска брака.

Замкнутый гидравлический контур исключает контакт технической воды с драгоценным раствором и предотвращает его случайное загрязнение. Внешний блок чиллера выносят за пределы цеха для эффективного отвода горячего воздуха в атмосферу. Электронный расширительный клапан оптимизирует потребление электроэнергии в зависимости от реального объема загрузки деталей.

Установки ультрафильтрации удаляют из электролитов родирования микрочастицы размером до 0.1 мкм, которые могут вызвать помутнение зеркальной поверхности. В состав оборудования входят специальные керамические мембраны или картриджи из многослойного полипропиленового волокна. Тонкая очистка предотвращает появление «вуали» и темных пятен на ювелирных изделиях с высокой степенью полировки.

Насос с магнитной муфтой прокачивает электролит через фильтр под давлением, обеспечивая полную прозрачность состава. Такая глубина фильтрации удаляет продукты частичного распада органики, которые снижают блеск покрытия. Использование качественной очистки позволяет работать с минимальными концентрациями родия без потери качества финишной отделки.

Корпус фильтра изготавливают из прозрачного ПВДФ для визуального контроля за скоростью потока и состоянием картриджа. Манометры на входе фиксируют рост сопротивления, что служит сигналом для плановой замены фильтрующего элемента. Регулярная очистка исключает шероховатость слоя и уменьшает расход дорогостоящих блескообразователей на 10-15%.
