Родирование серебра

Родий занимает почетное место в платиновой группе и обладает исключительной механической прочностью, которая значительно превосходит показатели чистого серебра. По шкале Мооса твердость этого металла достигает 6 единиц, в то время как серебро имеет всего 2.5 единицы.

Когда на украшение или техническую деталь наносят родиевый слой, поверхность приобретает устойчивость к глубоким царапинам и случайным вмятинам. Металл эффективно сопротивляется износу при постоянном трении о кожу или одежду. Тонкая броня позволяет сохранять безупречную геометрию изделия на протяжении многих лет активного использования. Кристаллическая решетка родия очень плотная, поэтому он не деформируется под воздействием умеренных механических нагрузок.

Защитный слой превращает мягкое серебро в износостойкий объект, который не требует частой полировки. В промышленном производстве этот фактор используют для упрочнения контактов и подвижных узлов в точных приборах. Если деталь подвергается вибрациям, покрытие предотвращает микроскопические сколы и сохраняет целостность основы. Сопротивляемость истиранию у родированного металла намного выше, чем у золоченого.

Родий обладает уникальной отражательной способностью, которая достигает 80% в видимом спектре и 96% в инфракрасном диапазоне. Свет отражается от такой поверхности чисто и без искажений, что делает металл незаменимым в производстве высокоточных оптических систем. В отличие от серебряных зеркал, которые быстро темнеют на воздухе, родированные элементы сохраняют стабильность оптических характеристик десятилетиями.

Металл не образует оксидов при контакте с влагой, поэтому яркость светового потока не снижается со временем. Индустрия использует такие покрытия для изготовления рефлекторов в мощных прожекторах, лазерных установках и медицинских светильниках. Белизна покрытия превосходит параметры платины, поэтому отражение получается максимально естественным.

Тончайшая пленка в 0.1 мкм обеспечивает нужную чистоту луча при работе прецизионного оборудования. Когда фотоны попадают на поверхность, они возвращаются практически полностью, что повышает коэффициент полезного действия осветительных приборов. Отражатели фар в автомобилях бизнес-класса часто проходят через стадию гальванического родирования для усиления видимости в ночное время.

Серебро и родий имеют разные параметры кристаллической решетки, что иногда приводит к возникновению внутренних напряжений на границе металлов. Палладиевая подложка выступает в роли надежного мостика, который обеспечивает идеальную адгезию и предотвращает отслоение финишного покрытия.

Палладий также служит барьером против миграции ионов меди, если серебро имеет низкую пробу с примесями других металлов. Без такой прослойки родиевый слой может со временем изменить оттенок или покрыться темными точками. Многослойная технология гарантирует, что защита не начнет шелушиться при резких перепадах температур или деформациях изделия. Прослойка палладия толщиной 0.5 мкм выравнивает поверхность и закрывает микроскопические поры в основе.

Комбинация двух благородных металлов создает защиту с колоссальным запасом надежности против атмосферной коррозии. Если во внешнем слое возникнет случайная царапина, палладий примет на себя воздействие влаги и не допустит разрушения серебряной заготовки. В ювелирном деле такая схема обработки позволяет получать максимально белый и глубокий цвет, который не тускнеет.

Прямая пайка изделий с родиевым покрытием сопряжена с серьезными трудностями, так как этот металл имеет температуру плавления +1964℃. Родий не смачивается обычными припоями на основе олова или серебра, поэтому капля расплава просто скатывается с поверхности. Если попытаться нагреть деталь горелкой, защитный слой может начать трескаться или темнеть из-за термических напряжений.

Чтобы получить надежное соединение, в месте будущего шва покрытие предварительно удаляют механическим способом до чистого серебра. Только выход на основной металл позволяет сформировать прочный молекулярный стык без внутренних пустот и дефектов. После завершения паяльных работ и зачистки шва изделие обычно отправляют на повторное локальное родирование.

Термическое воздействие при ремонте часто разрушает декоративный вид родированного слоя на прилегающих участках. На поверхности возникают некрасивые пятна, которые невозможно убрать простой полировкой без снятия всей защиты. Поэтому все сборочные операции стараются планировать до этапа гальванической обработки в ванне. Если требуется соединить мелкие элементы без повреждения блеска, используют технологию лазерной сварки импульсными разрядами.

Родий - абсолютно гипоаллергенный металл, который не вступает в химические реакции с кожей и биологическими жидкостями организма. Многие люди страдают от высыпаний при контакте с серебром или золотом из-за наличия в сплавах никеля или меди. Родиевый панцирь полностью блокирует доступ этих примесей к поверхности тела, создавая надежный биологический барьер.

Слой металла толщиной от 0.5 мкм гарантирует безопасность ношения украшений даже для обладателей сверхчувствительной кожи. Это свойство делает технологию востребованной при производстве медицинских инструментов и элементов пирсинга. Поверхность родия остается инертной и не вызывает раздражений при длительном ношении изделий.

Плотная структура покрытия исключает вымывание ионов металлов из основы под воздействием пота или косметики. В отличие от лаков или красок родий не содержит органических токсинов и не шелушится со временем. Изделие после ванны приобретает стерильную чистоту и высокую гигиеничность, так как на гладком металле не задерживаются бактерии.

Срок службы родиевого покрытия на кольцах зависит от интенсивности механического воздействия и толщины нанесенного металла. При ежедневной эксплуатации в обычных условиях слой толщиной 1.0 мкм сохраняет целостность от 2 до 5 лет.

Поверхности, которые постоянно контактируют с твердыми предметами, изнашиваются быстрее и требуют обновления раз в год. Внутренняя сторона шинки кольца обычно сохраняет блеск дольше, так как она меньше подвержена ударам и трению. Когда родий начинает стираться, на изделии проступают желтоватые или матовые пятна основного металла основы. Процесс износа идет плавно и не сопровождается отслаиванием покрытия кусками.

Чтобы продлить жизнь защитному слою, рекомендуют снимать украшения во время занятий спортом или работы по дому. Абразивные частицы песка и агрессивная бытовая химия могут ускорить разрушение гладкой фактуры металла. Обновление позолоты или родия проводят в специализированных мастерских через повторную полировку и гальванику. Современные методы позволяют восстанавливать блеск неограниченное количество раз без вреда для серебряной базы.

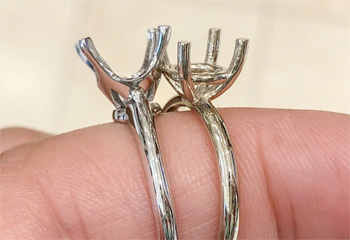

Родий обладает самым ярким и холодным белым оттенком среди всех металлов платиновой группы, что придает изделиям ослепительный блеск. Белое золото в своем естественном виде без покрытия имеет едва заметный желтоватый или сероватый отлив. Ювелирная промышленность практически всегда покрывает белое золото слоем родия для достижения того самого эталонного зеркального сияния.

Таким образом, внешне родированное серебро и родированное белое золото выглядят абсолютно идентично. Отличить эти материалы друг от друга по цвету или фактуре невозможно даже при внимательном осмотре под лампой. Главная разница кроется лишь в массе изделия и в клейме пробы на внутренней стороне.

Использование родия позволяет создавать гармоничные комплекты из разных металлов, которые будут иметь единый визуальный стиль. Поверхность после ванны приобретает высокую отражательную способность и выглядит гораздо дороже необработанного серебра. В отличие от серебряного блеска, который имеет мягкий теплый подтон, родий дает жесткий стальной отблеск. Этот эффект подчеркивает чистоту и игру драгоценных камней в оправе, особенно бриллиантов и фианитов.

Черный налет на серебре возникает из-за реакции металла с сероводородом, который всегда присутствует в городском воздухе в небольших концентрациях. Родий - химически инертный материал, он не вступает во взаимодействие с соединениями серы и не меняет цвет. Защитный слой надежно герметизирует серебряную основу и полностью исключает риск потемнения поверхности.

Даже в условиях повышенной влажности или вблизи моря родированные изделия остаются светлыми и блестящими. Это избавляет владельца от необходимости регулярной чистки серебра абразивными порошками или химическими пастами. Благородный металл платиновой группы сохраняет свои свойства при контакте с любыми компонентами атмосферы.

Сплошная пленка родия блокирует доступ кислорода к молекулам серебра на атомарном уровне. Если слой нанесен качественно и не имеет микропор, процесс коррозии внутри металла полностью прекращается. Техническое родирование часто применяют для защиты контактов в электронике, где образование диэлектрической пленки сульфида серебра недопустимо. Поверхность сохраняет идеальную проводимость на протяжении всего срока службы прибора.

Качество финишного блеска напрямую зависит от степени чистоты и гладкости заготовки перед погружением в гальванический реактор. С серебра полностью удаляют все следы окислов, жира и полировочных паст в ультразвуковых ваннах с активными растворами.

Поверхность должна иметь зеркальную полировку класса Ra 0.05, так как родий лишь подчеркивает фактуру металла и не скрывает дефекты. Любая мелкая царапина или риска после ванны станет в несколько раз заметнее под слоем яркого металла. После механической очистки проводят электрохимическое обезжиривание для удаления молекулярных загрязнений из пор материала.

Контакт изделия с кожей человека после финальной промывки в дистиллированной воде категорически запрещен. Следы пота или жира с пальцев могут вызвать появление темных пятен или привести к отслоению родия в процессе эксплуатации. Перед основным циклом заготовки проходят стадию активации в слабом растворе кислоты для удаления невидимой пассивной пленки. Только на химически активном и идеально чистом серебре родий вырастает плотным и однородным слоем.

Для ювелирных изделий и технических деталей оптимальной считается толщина родиевого покрытия от 0.1 до 1.0 мкм. При таких значениях металл сохраняет хорошую пластичность и не трескается при небольших изгибах заготовки.

Если наращивать слой более 2-3 мкм, в структуре металла накапливаются колоссальные внутренние напряжения. Это приводит к возникновению микротрещин, что портит внешний вид и снижает защитные свойства. Чрезмерно толстый слой родия становится очень хрупким и может начать шелушиться при механических ударах.

Минимальная толщина в 0.1 мкм подходит для изделий, которые не подвергаются постоянному трению, например, для серег или брошей. Для колец и браслетов выбирают слои около 0.75-1.0 мкм, чтобы обеспечить достаточный запас на износ. В технических целях на контакты могут наносить до 5.0 мкм родия в сочетании с мягкими подслоями для компенсации напряжений. Итоговая прочность покрытия зависит от баланса между толщиной и вязкостью осадка.

Процесс родирования позволяет обрабатывать украшения с большинством видов драгоценных и полудрагоценных камней без вреда для их структуры. Бриллианты, сапфиры, рубины и фианиты спокойно переносят нахождение в гальванической ванне и воздействие слабых растворов кислот. Электролит не вступает в реакцию с кристаллической решеткой минералов и не меняет их цвет.

Однако камни органического происхождения, такие как жемчуг, коралл, янтарь или бирюза, требуют особой осторожности. Агрессивная среда и электрический ток могут разрушить поверхность таких вставок или лишить их природного блеска. В этих случаях закрепку камней проводят уже после завершения всех стадий родирования металла.

Для защиты чувствительных вставок иногда применяют специальные лаки, которые закрывают камень перед погружением в ванну. После выхода из электролита маску аккуратно удаляют растворителями, не затрагивая металлическое покрытие. Важно следить за температурой раствора, которая при работе с закрепленными камнями не должна превышать +35℃.

В процессе родирования не используют токсичные соединения тяжелых металлов типа кадмия, свинца или шестивалентного хрома. Современные сульфатные и фосфатные электролиты родирования обладают минимальной опасностью для окружающей среды при соблюдении правил утилизации. Родий не выделяет вредных паров в атмосферу при комнатной температуре и не образует ядовитых стоков.

Оборудование для гальваники работает по замкнутому циклу, что позволяет практически полностью улавливать частицы дорогого металла в фильтрах. Высокая стоимость сырья заставляет предприятия максимально эффективно использовать каждый миллиграмм вещества без потерь.

После завершения ресурса электролита его отправляют на аффинаж для извлечения остатков родия, что исключает попадание химии в почву. Использование благородного металла вместо никеля снижает количество аллергических заболеваний у населения, повышая безопасность продукции. Родированные изделия не требуют применения агрессивных чистящих средств в быту, что также благоприятно влияет на экологию.
