Платинирование металла

Титановые основы с платиновым покрытием обладают исключительной химической стойкостью, поэтому их активно применяют в процессах промышленного электролиза. Платина выполняет роль стабильного проводника, который не вступает в реакцию с компонентами раствора под воздействием мощного тока.

Когда титан работает без такой защиты, на его поверхности мгновенно нарастает слой оксида с диэлектрическими свойствами. Платиновый слой блокирует этот процесс и позволяет электрическим зарядам проходить через границу раздела сред беспрепятственно. Подобные электроды называют нерастворимыми, потому что они сохраняют первоначальную форму и массу в течение 10 лет постоянной эксплуатации в бассейнах или гальванических ваннах.

Высокая каталитическая активность металла на поверхности анода снижает напряжение при выделении хлора или кислорода, что существенно экономит электроэнергию. Слой платины толщиной от 2 до 5 мкм надежно защищает титан от эрозии и преждевременного разрушения структуры. Технология обеспечивает чистоту продуктов, которые получают в ходе реакций, так как в раствор не попадают ионы посторонних металлов. При изготовлении таких изделий используют метод термохимического разложения солей платины для получения максимальной адгезии.

Платина обладает более теплым и глубоким серым оттенком, в то время как родий придает изделиям ослепительную белизну и холодный зеркальный блеск. В ювелирном деле родирование выбирают для имитации цвета белого золота, но платиновый слой ценят за его солидный вес и статус.

Родий имеет гораздо более высокую твердость и сопротивляемость царапинам, но он отличается хрупкостью при увеличении толщины слоя. Платина ведет себя более пластично, поэтому она не растрескивается на деталях, которые испытывают деформации или изгибы. Оба металла надежно защищают серебряную основу от потемнения под влиянием соединений серы из воздуха.

Для технических целей платину выбирают чаще из-за ее стабильности при нагреве выше +400℃, где родий может начать терять свои свойства. Платинирование позволяет создавать слои значительной толщины для работы в тяжелых условиях трения. Родиевые покрытия обычно ограничивают долей микрона, так как этот металл стоит в несколько раз дороже. Когда требуется создать долговечный барьер на электрических контактах, платина обеспечивает более стабильное переходное сопротивление.

Платина выполняет функцию катализатора, который ускоряет реакцию между водородом и кислородом для получения электрической энергии. Металл наносят на электроды в виде мелкодисперсного слоя, чтобы создать максимальную площадь контакта с газами.

Атомы платины разрывают химические связи в молекулах топлива, что позволяет процессу протекать при комнатной температуре. Без участия этого благородного металла эффективность преобразования энергии падает в несколько раз. Тончайшее напыление платины гарантирует стабильную работу двигателей на экологически чистом топливе без вредных выбросов в атмосферу.

В процессе эксплуатации платина не расходуется и сохраняет свою структуру, если газы имеют высокую степень очистки. Технология позволяет использовать минимальное количество дорогого сырья за счет применения наночастиц. Слой платины на поверхности носителя обеспечивает высокую скорость переноса зарядов, что повышает мощность всей установки. Современные исследования направлены на создание сплавов платины с кобальтом или никелем для снижения стоимости систем.

Золото выступает в роли идеального диффузионного барьера, который предотвращает смешивание атомов основы и финишного платинового слоя. Некоторые сплавы содержат компоненты, которые могут мигрировать на поверхность и вызывать пятнистость или отслоение платины. Тонкая прослойка золота толщиной около 0.5 мкм блокирует эти процессы и гарантирует безупречную чистоту внешнего покрытия.

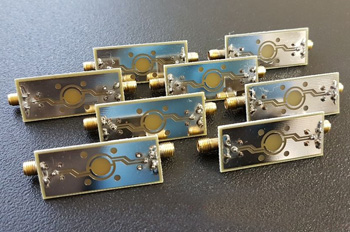

Такая многослойная система часто встречается в производстве высокочастотной электроники и элементов космической связи. Золото обеспечивает отличную адгезию и выравнивает микрорельеф металла перед финальной стадией гальваники.

Комбинация золотого подслоя и платинового верха создает защиту с двойным запасом надежности против коррозии. Если во внешнем слое возникнет случайная пора, золото примет на себя воздействие среды и не допустит разрушения стальной или медной заготовки. В декоративных целях такая подложка придает платине более насыщенный и благородный вид. Процесс требует точного соблюдения режимов в обеих ваннах для исключения внутренних напряжений на границах металлов.

Платина обладает стабильной и предсказуемой зависимостью электрического сопротивления от уровня нагрева, что делает ее эталонным материалом для термометрии. На основе платинового напыления изготавливают датчики типа Pt 100, которые работают в диапазоне от -200℃ до +850℃.

Для получения высокой точности измерений тонкий слой металла наносят на керамическую подложку методом вакуумного осаждения или гальваники. В отличие от меди или никеля платина не окисляется при высоких температурах и не меняет свои физические параметры со временем. Это гарантирует сохранение калибровки прибора в течение всего срока его службы в промышленных печах или двигателях.

Высокая химическая инертность позволяет использовать такие датчики в контакте с агрессивными жидкостями без защитных гильз. Платинирование обеспечивает идеальную повторяемость характеристик от одного изделия к другому в большой партии. Скорость реакции сенсора напрямую зависит от толщины нанесенного металла, поэтому ее поддерживают на минимальном уровне. Использование платины исключает дрейф показаний, который часто возникает у дешевых полупроводниковых аналогов.

Платина проявляет феноменальную стойкость к большинству известных кислот, включая концентрированную серную, соляную и фосфорную. Покрытие работает как надежный химический щит, который не разрушается даже при длительном кипячении в агрессивных реагентах. Единственной средой, которая способна растворить металл, остается царская водка: смесь азотной и соляной кислот.

Для защиты лабораторной посуды и деталей насосов выбирают слои платины толщиной от 10 мкм, чтобы исключить наличие микроскопических каналов. Сплошной слой блокирует доступ молекул кислоты к материалу основы, предотвращая аварийное разрушение механизмов.

В условиях контакта с сероводородом или другими газами платина сохраняет свой цвет и блеск без образования налета. Это свойство делает металл незаменимым для защиты датчиков в нефтеперерабатывающей промышленности. Платинированные поверхности легко очищаются от загрязнений, так как они не образуют прочных связей с органическими остатками. Метод гальванического осаждения позволяет защищать внутренние полости труб и фитингов со сложной геометрией.

Нанесение платины на контактные группы предотвращает их выгорание и эрозию под действием электрической дуги. Металл имеет высокую температуру плавления, +1768℃, что позволяет деталям сохранять форму при частых разрывах цепи под нагрузкой.

Платина не образует диэлектрических пленок оксидов, поэтому переходное сопротивление в месте контакта остается минимальным и стабильным. Это исключает перегрев узла и предотвращает риск пожара в мощных реле или переключателях. Платинирование обеспечивает тихую работу аудиоаппаратуры за счет отсутствия шумов в сигнальных линиях.

Для повышения твердости платину часто осаждают вместе с небольшим количеством иридия или рутения. Такие сплавы обладают колоссальной стойкостью к механическому истиранию при трении деталей друг о друга. Слой металла толщиной 3-5 мкм гарантирует проведение миллионов циклов включения без потери качества соединения. В автомобильных свечах зажигания платиновые наконечники электродов служат в 4 раза дольше стандартных стальных аналогов.

Платина обладает уникальной плотностью электронной оболочки, которая эффективно отражает световые волны в широком диапазоне спектра. Коэффициент отражения в видимой части составляет около 70%, а в инфракрасном диапазоне это значение возрастает до 96-98%.

Слой платины на отражателях не тускнеет со временем в отличие от серебра, которое быстро чернеет от влаги. Металл сохраняет свои оптические свойства при сильном нагреве, что позволяет использовать его в мощных прожекторах и лазерных установках. Зеркальная поверхность получается идеально гладкой благодаря мелкозернистой структуре гальванического осадка.

Такие покрытия незаменимы для защиты элементов телескопов и спутниковой оптики от солнечной радиации. Платина эффективно отводит тепловое излучение, предотвращая деформацию точных линз и зеркал. В медицине платинированные отражатели применяют в бестеневых лампах операционных блоков для получения чистого белого света. Поверхность не требует специального ухода и сохраняет характеристики после многократных чисток.

Осаждение платины вместе с кобальтом позволяет получать покрытия с уникальными магнитными свойствами и повышенной твердостью. Такой сплав относится к категории магнитотвердых материалов, которые сохраняют намагниченность даже в сильных полях.

Процесс ведут в специальных электролитах, где концентрация ионов обоих металлов строго выверена для получения нужного состава. Добавление кобальта делает слой более устойчивым к износу и снижает внутренние напряжения в кристаллической решетке. Результат находит применение в производстве миниатюрных датчиков Холла и систем записи информации.

Сплав обладает высокой коррозионной стойкостью, которая превосходит показатели чистой платины в некоторых средах. Поверхность приобретает более темный оттенок, что удобно для технической маркировки изделий. Температура в ванне должна быть стабильной для обеспечения равномерного распределения кобальта по всей толщине слоя. После гальваники детали часто подвергают низкотемпературному отжигу для стабилизации магнитных доменов.

Платина отличается полной биологической инертностью, поэтому идеально подходит для покрытия инструментов, которые контактируют с кровью и тканями. Металл не вызывает аллергических реакций и не выделяет токсичных ионов при длительном нахождении внутри организма.

Слой платины наносят на электроды кардиостимуляторов, стенты и хирургические зажимы для предотвращения отторжения. Гладкая поверхность препятствует налипанию белков и облегчает процесс стерилизации оборудования. Платинированные инструменты сохраняют свою остроту и блеск после сотен циклов обработки в автоклавах.

Высокая рентгеноконтрастность платины позволяет врачам точно видеть положение импланта в теле пациента под лучами аппарата. Метод платинирования обеспечивает получение беспористых слоев, которые блокируют коррозию стальной основы. В стоматологии платину используют для защиты элементов протезов от воздействия агрессивной среды полости рта. Покрытие не меняет вкус пищи и не вступает в реакцию с лекарственными препаратами.

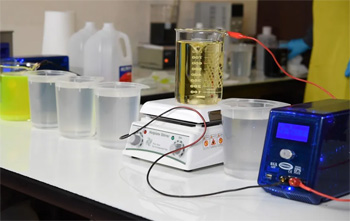

При наращивании платины толщиной более 5 мкм в структуре металла накапливаются колоссальные напряжения, которые ведут к растрескиванию покрытия. Чтобы избежать этого дефекта, в состав электролита вводят специальные органические добавки и снижают плотность рабочего тока. Медленное осаждение позволяет ионам платины занимать наиболее устойчивые позиции в кристаллической решетке.

Также используют импульсные режимы подачи энергии, когда короткие периоды роста сменяются паузами для релаксации атомов. Это помогает получать плотные и пластичные слои толщиной до 20 мкм без видимых трещин.

Предварительный нагрев раствора до +70-80℃ также способствует снижению хрупкости осадка и улучшает его адгезию. После завершения гальванических работ детали иногда помещают в печи для медленного охлаждения вместе с оборудованием. Контроль кислотности среды исключает включение гидроксидов в тело покрытия, что повышает его монолитность. Если деталь имеет острые углы, их предварительно скругляют для равномерного распределения сил натяжения.

Технические платиновые покрытия требуют защиты от жировых загрязнений и механического воздействия грубыми абразивами. Для очистки поверхности используют мягкие салфетки, смоченные в изопропиловом спирте или дистиллированной воде. Нельзя применять для мытья составы с содержанием хлора или серы, так как они могут оставить несмываемые пятна на металле.

Если платина работает в узлах трения, состояние смазки нужно проверять регулярно для исключения попадания твердых частиц песка. Своевременное удаление пыли предотвращает возникновение микроцарапин, которые могут снизить отражательную способность.

Для восстановления блеска потускневших деталей применяют специальные мягкие полироли для драгоценных металлов без содержания кислот. При хранении запасных частей рекомендуется использовать герметичную упаковку с осушителями для предотвращения конденсации влаги. Касаться платинированных электродов или контактов голыми руками запрещено, так как соли из кожных выделений ухудшают проводимость. Регулярный осмотр под лупой помогает вовремя заметить износ или сколы на краях заготовок.
