Оборудование для термодиффузионного цинкования

Корпуса контейнеров для процесса производят из жаропрочных сплавов с высоким содержанием никеля и хрома, потому что оборудование должно выдерживать нагрев до +550℃. Традиционно выбирают нержавеющие стали марок AISI 310 или AISI 321, которые сохраняют механическую прочность при многократных термических циклах.

Стенки емкости делают толщиной от 10 до 15 мм для предотвращения деформации под весом массивных стальных метизов и тяжелой насыщающей смеси. Внутренние поверхности часто подвергают предварительной обработке, чтобы исключить налипание мелких частиц цинка на основной металл. Герметичность стыков обеспечивают за счет прецизионной сварки, которая проходит строгий контроль для исключения скрытых пор.

Конструкция крышки предусматривает наличие специального желоба для жаростойкого уплотнителя или песочного затвора для полной изоляции рабочего пространства. Такая защита предотвращает попадание атмосферного кислорода внутрь реторты и защищает цинковый порошок от преждевременного окисления. Когда емкость вращается, центробежные силы создают давление на опорные узлы, поэтому раму изготавливают из усиленного стального профиля. Для удобства перемещения контейнеры снабжают захватами под вилочный погрузчик или траверсу мостового крана.

Автоматические дозаторы обеспечивают подачу цинкового порошка и инертного наполнителя в контейнер перед началом процесса термодиффузии. Оборудование включает герметичные бункеры, шнековые питатели и весовые датчики, которые определяют массу компонентов с точностью до 10 граммов. Система управления вычисляет необходимое количество смеси на основе общей площади поверхности заготовок в корзине.

Такой подход исключает перерасход дорогостоящих реагентов и гарантирует получение заданной толщины покрытия. Трубопроводы подачи порошка полируют внутри, чтобы предотвратить заторы и обеспечить плавное движение материала. Электронный контроллер сохраняет данные о расходе для каждой партии изделий для ведения точного складского учета.

Для исключения слеживания мелких фракций внутри бункера устанавливают вибрационные модули или механические мешалки. Прозрачные смотровые окна позволяют визуально контролировать остаток цинка в емкости без остановки производственного цикла. Конструкция дозатора предусматривает быструю смену рецептуры, если оборудование вдруг решат переориентировать на обработку чугунных деталей или высокопрочного крепежа.

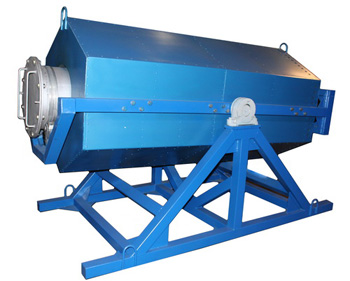

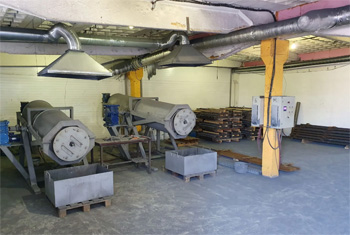

Частотные преобразователи управляют скоростью вращения реторты для обеспечения равномерного контакта цинкового порошка со всеми участками деталей. Если печь будет вращаться слишком медленно, тяжелая смесь распределится неравномерно и на изделиях появятся зоны с недостаточной толщиной слоя. Высокие обороты могут привести к механическому повреждению острых кромок и резьбовых соединений при их взаимном соударении.

Оптимальный режим вращения составляет от 1 до 5 оборотов в минуту в зависимости от массы и габаритов конкретных заготовок. Плавная регулировка темпа движения помогает сформировать однородную структуру интерметаллидных фаз по всей площади загрузки. Программное обеспечение позволяет менять скорость на разных стадиях нагрева и выдержки.

Электродвигатель привода снабжают мощным редуктором, который передает крутящий момент через зубчатую передачу или цепной контур. Система контроля нагрузки мгновенно отключает питание при возникновении заторов или смещении центра тяжести внутри камеры. Внутренние ребра реторты проектируют так, чтобы они подхватывали и перемешивали детали без сильных ударов. Когда процесс подходит к финалу, скорость вращения часто снижают для стабилизации температуры садки.

Для герметизации вращающихся узлов термодиффузионных печей используют комбинированные сальниковые уплотнения и торцевые бесконтактные затворы. Материал уплотнительных колец должен выдерживать постоянное трение и воздействие температур до +300℃ в зоне вала.

Традиционно выбирают графитовые композиты или фторопласт с добавлением углеродного волокна, которые сохраняют эластичность в агрессивной среде. Эти элементы предотвращают выход цинковой пыли из рабочей камеры и исключают подсос воздуха из помещения. Надежная изоляция объема важна для создания инертной атмосферы и обеспечения высокого качества диффузионного слоя. Система снабжается блоками подачи защитного газа непосредственно в зону уплотнения.

Конструкция корпуса печи предусматривает наличие водяного охлаждения в местах расположения герметизирующих узлов для защиты полимеров от термического разрушения. Датчики давления в реальном времени отслеживают состояние затворов и сигнализируют о необходимости подтяжки или замены расходных материалов. Когда уплотнение теряет плотность, эффективность процесса падает из-за окисления активного цинка в порах металла. Быстросъемные фланцы позволяют производить сервисное обслуживание системы без полной разборки печного агрегата.

Системы ускоренного охлаждения обеспечивают контролируемое снижение температуры контейнеров после извлечения из печи для фиксации структуры покрытия. Оборудование представляет собой закрытый короб с мощными центробежными вентиляторами и системой водяного орошения внешних стенок реторты.

Быстрый отвод тепла необходим для предотвращения роста хрупких фаз в диффузионном слое и исключения деформации деталей. Процесс охлаждения в туннеле занимает от 40 до 60 минут, что позволяет быстро освобождать транспортные пути для новых партий продукции. Контроллер регулирует интенсивность обдува в зависимости от текущей температуры садки. Это необходимо для исключения термических ударов.

Транспортная система плавно перемещает горячие емкости через несколько зон с разным темпом снижения градусов для релаксации внутренних напряжений. Стенки туннеля изготавливают из алюминия или оцинкованной стали с защитными экранами для предотвращения ожогов персонала. Система снабжается датчиками температуры на выходе, которые блокируют открытие люков до момента безопасного остывания металла.

Промышленные смесители подготавливают однородную рабочую среду из цинкового порошка, активаторов и инертных наполнителей перед загрузкой в печь. Оборудование состоит из вращающегося барабана с внутренними лопастями специальной формы, которые исключают образование комков и застойных зон.

Точное перемешивание компонентов определяет стабильность химических реакций и равномерность насыщения поверхности металла атомами цинка. Использование кварцевого песка или оксида алюминия в качестве наполнителя требует мощного привода, так как плотность смеси может быть очень высокой. Время цикла смешивания задают на таймере для обеспечения идеальной повторяемости характеристик шихты для каждой партии.

Внутренние поверхности смесителя облицовывают износостойкой резиной или закаленной сталью для защиты от абразивного воздействия песка. Загрузочные люки снабжают герметичными крышками с пневматическим приводом для исключения пыления в производственном помещении. Систему оборудуют весовыми платформами, которые позволяют контролировать массу каждого ингредиента непосредственно в процессе приготовления.

Микроскопические частицы цинка и наполнителя удаляют газоочистные установки или циклонные сепараторы. Процесс основан на создании мощного вихря внутри цилиндрического корпуса, где тяжелые фракции пыли отлетают к стенкам под действием центробежной силы. Очищенный поток направляют в рукавные фильтры со специальной мембраной, которая задерживает мельчайшие частицы размером до 5 мкм.

Такая двухступенчатая очистка обеспечивает выполнение самых строгих экологических стандартов и защищает здоровье специалистов. Собранный в накопительные бункеры порошок часто возвращают в производство после дополнительной подготовки и рассева. Использование эффективных фильтров предотвращает загрязнение крыши завода и металлоконструкций здания.

Мощные вентиляторы системы снабжают звукопоглощающими кожухами для снижения уровня шума в рабочей зоне. Датчики давления контролируют сопротивление фильтровальных элементов и автоматически включают систему импульсной продувки сжатым воздухом. Когда накопительная емкость заполняется, контроллер подает сигнал о необходимости выгрузки шлама.

Тяжелые реторты перемещают автоматические манипуляторы или портальные роботы. Оборудование снабжают мощными захватами с пневматическим приводом, которые обеспечивают надежную фиксацию контейнеров массой до нескольких тонн. Точное позиционирование на рельсовых путях гарантирует мягкую стыковку с узлами привода печи без участия человека.

Использование роботов полностью исключает риск получения травм персоналом при работе с раскаленной оснасткой. Программный комплекс самостоятельно выбирает свободную позицию в туннеле охлаждения или на складе готовой продукции в зависимости от текущей загрузки линии. Автоматизация транспорта повышает производительность участка за счет сокращения простоев между операциями.

Захватные устройства изготавливают из термостойких материалов с дополнительной защитой датчиков от мощного инфракрасного излучения. Система безопасности включает лазерные сканеры, которые блокируют движение при обнаружении посторонних предметов на пути следования портала. Наличие встроенных весов позволяет манипулятору фиксировать массу каждой загрузки для автоматической корректировки времени нагрева печи.

Система напуска инертного газа обеспечивает создание защитной атмосферы азота внутри вакуумных печей термодиффузионного цинкования. Оборудование включает рампу с баллонами или криогенный газификатор, редукторы давления и прецизионные электромагнитные клапаны. После завершения стадии откачки воздуха контроллер открывает подачу азота через кольцевой коллектор со множеством мелких отверстий.

Такой метод гарантирует равномерное распределение газа по всему объему камеры и быстрое вытеснение остаточного кислорода. Присутствие инертной среды предотвращает окисление цинка и сохраняет светлый товарный вид готовых изделий. Для предотвращения подсоса атмосферного воздуха через уплотнения оборудование поддерживает небольшое избыточное давление в течение всего цикла нагрева.

Трубопроводы системы выполняют из нержавеющей стали с электрохимической полировкой внутренних каналов для исключения загрязнения чистого газа. Датчики массового расхода передают информацию в систему управления для точного дозирования порций азота в зависимости от стадии процесса. В состав модуля входят фильтры осушки, которые удаляют следы влаги до точки росы.

Для измерения температуры внутри подвижных контейнеров применяют бесконтактные оптические пирометры или погружные термопары с передачей сигнала через токосъемные кольца. Пирометр анализирует интенсивность инфракрасного излучения поверхности реторты через смотровое окно в корпусе печи и передает данные на контроллер в режиме реального времени.

Точный мониторинг в диапазоне +350-550℃ очень важен, так как перегрев вызывает оплавление цинка и порчу диффузионного слоя. Многоканальные системы контроля позволяют отслеживать нагрев в разных зонах длинной реторты для обеспечения однородности покрытия. Использование защитных чехлов из карбида кремния предохраняет чувствительные элементы от абразивного износа порошковой смесью.

Электронный блок управления фильтрует помехи от нагревателей и корректирует показания пирометров в зависимости от коэффициента излучения материала. Система снабжается функцией регистрации температурных графиков для подтверждения соблюдения технологии на каждой партии продукции. При обнаружении отклонений автоматика плавно меняет мощность газовых горелок или электрических спиралей, чтобы восстановить баланс.

Индукционные системы обеспечивают экстремально быстрый разогрев стальных контейнеров за счет возбуждения вихревых токов в металле переменным магнитным полем. Оборудование включает высокочастотный генератор, конденсаторную батарею и медный индуктор, который охватывает корпус реторты. Такой метод позволяет достичь рабочей температуры диффузии за 15-20 минут, что разы быстрее традиционных печей сопротивления.

Энергия передается непосредственно в стенки емкости, поэтому потери тепла в окружающую среду минимальны. Высокий КПД установки существенно снижает удельное потребление электроэнергии на единицу продукции. Локальный характер нагрева исключает перегрев станины и подшипниковых узлов привода вращения.

Система управления индуктором позволяет точно дозировать мощность на разных этапах цикла для поддержания стабильного термического профиля. Индуктор снабжают внутренним водяным охлаждением для защиты медных трубок от расплавления при передаче больших токов. Программное обеспечение автоматически подстраивает частота резонанса при изменении массы загрузки заготовок в контейнере. Оборудование снабжается защитой от перегрузок и возникновения дуговых разрядов между витками катушки.

Для анализа структуры цинкового покрытия применяют рентгеновские дифрактометры и автоматические микротвердомеры с цифровой обработкой изображений. Дифрактометр определяет содержание дельта-, дзета- и эта-фаз в слое, что напрямую влияет на его твердость и коррозионную стойкость. Программное обеспечение прибора сравнивает полученные данные с эталонными спектрами и вычисляет процентное соотношение интерметаллидов. Микротвердомер измеряет твердость покрытия по методу Виккерса, когда индентор вдавливается в поверхность с нагрузкой от 10 до 50 г.

Для точного позиционирования точки укола на мелких деталях аппараты снабжают предметными столиками с микрометрическими винтами. Встроенная камера передает увеличенное изображение структуры слоя на монитор компьютера для визуальной оценки качества кристаллизации. Все данные анализов сохраняют в базе данных и привязывают к конкретному циклу термической обработки. Регулярная калибровка оборудования гарантирует достоверность результатов измерений в течение всего срока службы.

Использование таких приборов позволяет вовремя заметить истощение цинкового порошка или нарушение температурного режима печи. Точный контроль фазового состава исключает отгрузку изделий со слабой адгезией или недостаточной износостойкостью.

Гидравлические приводы обеспечивают наклон корпуса печи на угол до 45℃ для быстрой и полной выгрузки садки после завершения процесса цинкования. Оборудование состоит из мощной насосной станции, системы цилиндров и усиленной рамы с шарнирными опорами. Аккуратное перемещение многотонной конструкции исключает рывки и удары, которые могут привести к повреждению футеровки или разгерметизации реторты.

Использование гидравлики позволяет автоматизировать процесс освобождения печи и сократить время простоя оборудования между рабочими циклами. Наличие функции фиксации в промежуточных положениях помогает оператору контролировать скорость высыпания деталей на приемный конвейер. Механизация заменяет тяжелый ручной труд и повышает безопасность на производстве.

Трубопроводы системы снабжают предохранительными клапанами, которые блокируют падение корпуса при резком падении давления или разрыве шланга. Для исключения риска возгорания при контакте с горячими поверхностями масло для гидросистемы выбирают с высокой температурой вспышки.
